柔性傳感器憑借其輕質、可彎曲和可拉伸的特性，已成為可穿戴設備開發的關鍵技術，其能夠有效貼合人體復雜的表面形態。這些傳感器不僅可以舒適地貼附在皮膚上，最大限度地提高佩戴者的舒適度，而且還表現出高檢測魯棒性，確保用戶的活動自由。這一特性使柔性可穿戴傳感器在連續健康監測應用中具有無與倫比的優勢，特別是在跟蹤心率和脈搏等生理信號方面。與傳統的剛性傳感器相比，可穿戴柔性傳感器解決了設備尺寸大、佩戴不舒服的挑戰，可以輕松適應各種佩戴場景以及個人日常醫療保健需求，特別是在個性化健康管理解決方案和醫療機構中，實現精確、實時的健康監測。
壓力傳感器對于人體健康監測至關重要，其可以準確檢測身體的動態變化情況，包括呼吸、脈搏、關節運動和肌肉收縮等生理信號，并提供實時數據以幫助識別異常或健康問題。可穿戴壓力傳感器可實現連續、實時跟蹤，相比傳統笨重設備具有顯著優勢。其檢測范圍必須涵蓋各種幅度運動所產生的壓力，而靈敏度需要檢測動態活動過程中的細微壓力變化。因此，有效的壓力監測需要具有寬檢測范圍和高靈敏度的傳感器。
壓力傳感器的微觀結構設計，例如多孔層、微圖案結構和多層封裝，是提高器件靈敏度的常用手段。然而，受限于自身剛性及無法有效貼合的特性，傳統的壓力傳感器面臨越來越多的局限性，難以監測皮膚變形和柔軟部位，進而限制了其在高靈敏度動態監測中的應用。
聚對苯二甲酸乙二醇酯（PET）、聚乙烯醇（PVA）和聚二甲基硅氧烷（PDMS）等聚合物材料是傳統柔性可穿戴壓力傳感器中常用的基材。然而，它們的透氣性較差，限制了傳感器的舒適度和貼合度，可能導致佩戴過程中的皮膚不適和炎癥。
為了克服這些挑戰，人們探索了紙張和紡織材料作為基材。柔性壓力傳感器的靈敏度與基材的彈性模量密切相關。彈性模量較低的材料在壓力下會發生更大的變形，從而產生更大的電阻變化和更高的靈敏度。基于這一點，這些傳感器的靈敏度仍然相對較低（1.5～298.4 kPa?1），主要是因?yàn)椴牧系膹椥阅Ａ枯^高。因此，實現高靈敏度和寬泛的傳感范圍來檢測脈搏和動態運動仍然是一個挑戰，因?yàn)樗褂玫牟牧媳仨毮軌蛟趬毫ο嘛@著變形，同時保持其結構完整性，在不犧牲靈敏度或耐用性的情況下，很難實現這一目標。
據麥姆斯咨詢報道，中國科學院蘇州生物醫學工程技術研究所和青島大學等科研機構的研究人員利用二維（2D）層狀傳感器的獨特優勢，提出了一種能夠監測關節運動及預測血壓的新型可穿戴壓阻式壓力傳感器，它像人體一樣“會呼吸”——超高氣體透過率，滿足人體皮膚透氣需求，旨在為人類健康監測應用發揮關鍵作用。該壓力傳感器將MXene納米片的優異導電性與聚酯織物的獨特結構相結合，并采用專門設計的蛇形電極圖案，確保在復雜形變下仍能保持穩定的性能。該壓力傳感器能夠準確檢測關節運動和握力分布，并能在動態環境中實現高精度數據采集。相關研究成果已經以“Flexible and sensitive pressure sensor with enhanced breathability for advanced wearable health monitoring”為題發表于近期的npj Flexible Electronics期刊。

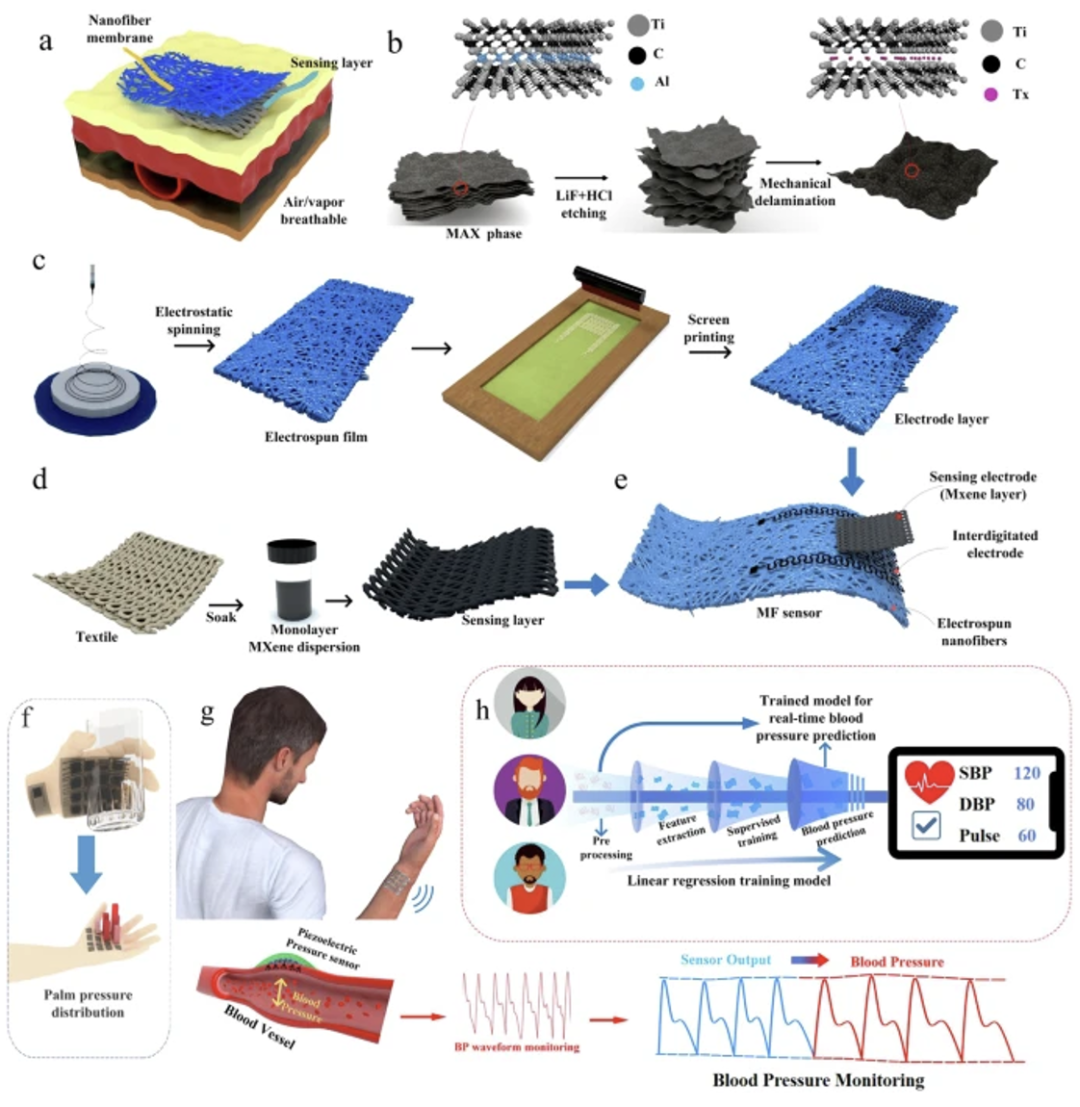

MXene織物（MF）壓力傳感器的制備和應用示意圖。a）傳感器的設計具有透氣性、柔性和舒適性。b）MXene納米片的制備，先用LiF和HCl蝕刻MAX相，然后進行剝離處理。c）靜電紡絲制備TPU纖維膜，絲網印刷制備蛇形電極以提高導電性。d）將納米片沉積到基板上制成MXene傳感層。e）MF傳感器組裝，用于壓力和應變檢測。f）4 x 4陣列傳感器，用于監測手掌壓力分布。g）4 x 4陣列傳感器，檢測手腕上的脈搏波，產生血壓波形。h）血壓預測過程，涉及脈搏信號采集、特征提取以及血壓計測量的準確性驗證。
為了評估該MXene基柔性壓力傳感器在不同壓力條件下的應力分布和應變范圍，研究人員采用有限元分析（FEA）進行了靜態應力模擬，首先構建了無塵織物的結構模型。此外，研究人員還進行了比較實驗，以探究在560 Pa恒定壓力下，不同濃度MXene溶液（1 mg/mL、3 mg/mL、5 mg/mL 和10 mg/mL）對電阻變化的影響。結果表明，在5 mg/ml的濃度下，電阻變化幅度最大。因此，研究人員選擇了5 mg/mL溶液來制造傳感層。

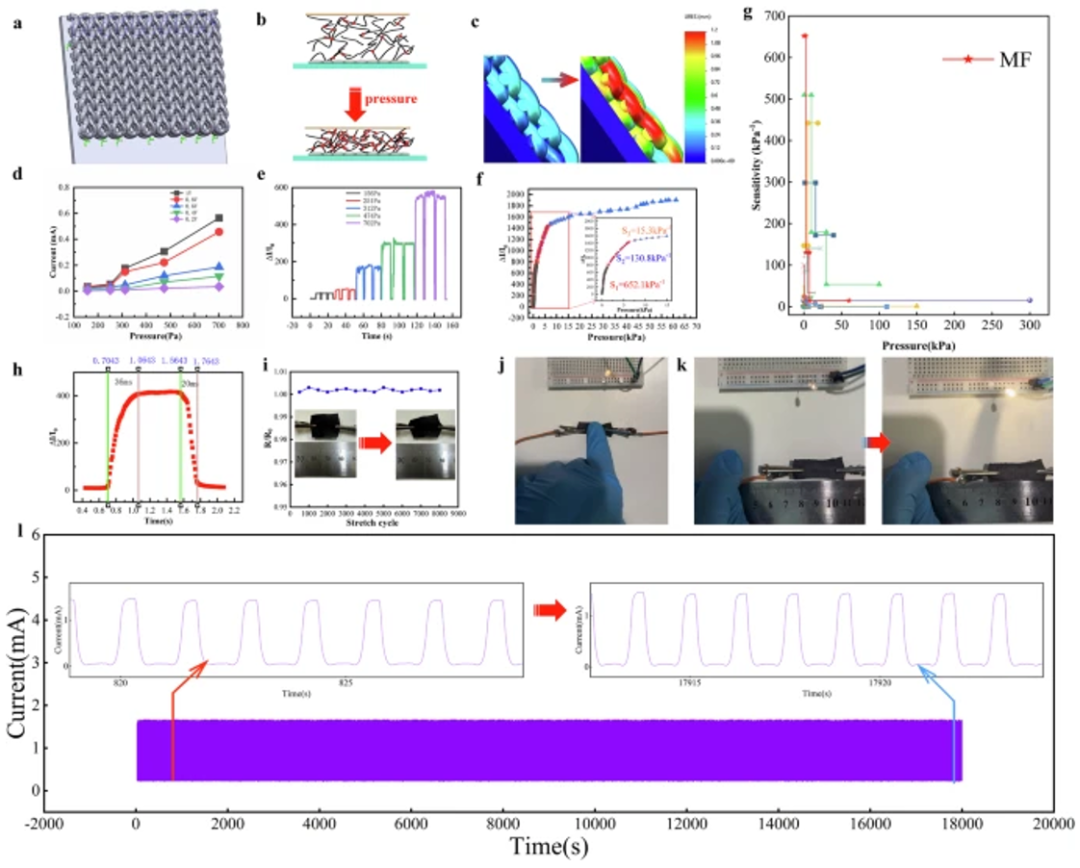

MXene織物（MF）壓力傳感器性能表征

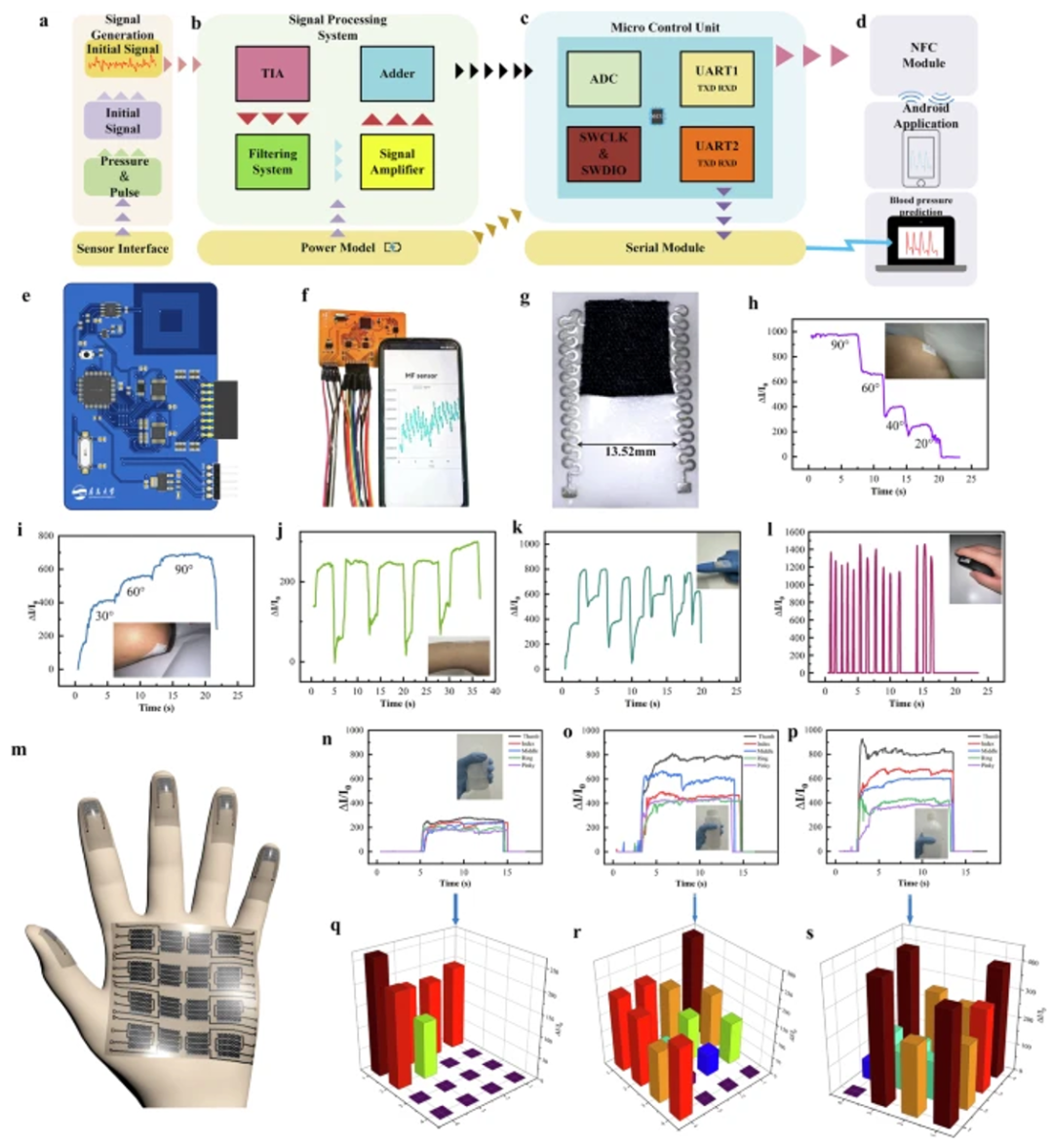

MXene織物（MF）壓力傳感器的應用
盡管其壓力傳感器陣列捕獲的脈搏波具有精確和獨特的特征，但從脈搏信號中提取準確的血壓信息仍然具有挑戰性。為了應對這一挑戰，研究人員開發了一種4?×?4電極陣列來監測不同位置的壓力變化，從而精確識別最強的脈搏波信號。此外，研究人員還引入了基于機器學習的線性回歸模型來預測血壓。

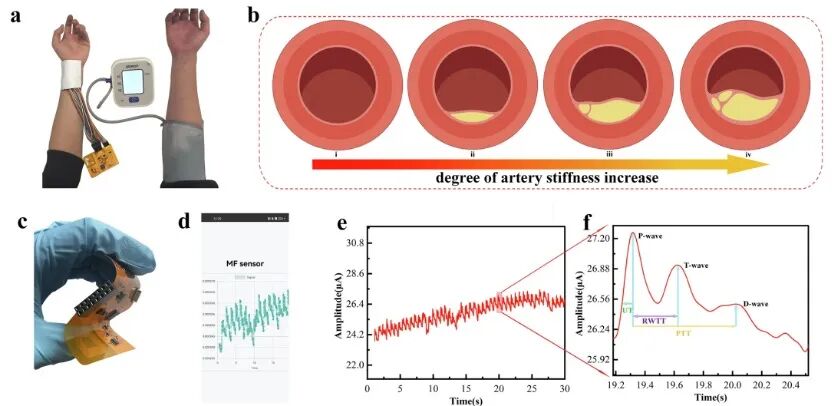

基于可穿戴傳感器的血壓監測綜合評估
總結而言，實驗結果證明了該壓力傳感器的出色性能，包括高靈敏度（652.1 kPa?1）、寬傳感范圍（60 kPa）以及快速響應和恢復時間（分別為36 ms和20 ms）。此外，該壓力傳感器還能準確捕捉動脈脈搏波形。
為了增強其實際應用，研究人員進一步開發了高速數據采集和實時識別系統，并輔以機器學習（ML）算法，從而在大量人群和不同環境中進行精確的脈搏和血壓監測。這一創新不僅為心血管疾病的早期診斷提供了寶貴數據，也凸顯了可穿戴智能設備在便攜式診斷和健康管理方面的巨大潛力。
論文鏈接：
https://doi.org/10.1038/s41528-025-00469-6
