BUCK電源電路的開關頻率越高越好還是越低越好？

▼關注微信公眾號：硬件那點事兒▼

個人覺得，這個問題的答案并非簡單的非高即低。實際上，開關頻率的選擇是妥協的結果吧，我們需要在多個關鍵性能指標之間尋求最佳平衡點才行，接下來我們就聊聊這個問題。

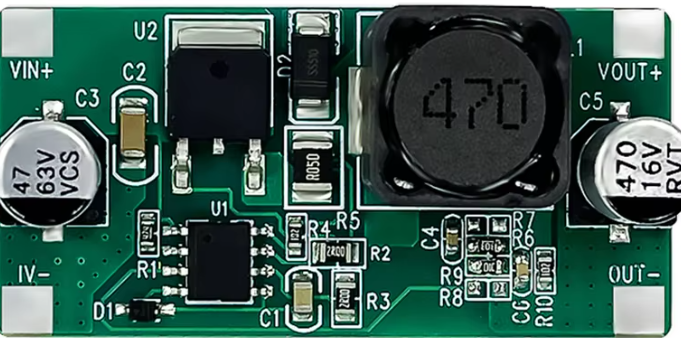

第一個誘惑就是提高開關頻率能實現無源器件的小型化。這是提高開關頻率最直接、最顯著的好處。

1.電感L的減小：根據電感的基本伏秒平衡公式

我們可以看到，在輸入/輸出電壓和期望的電感紋波電流△IL都確定的情況下，所需的電感值L與開關頻率fsw成反比。這意味著，如果我們將頻率提高一倍，理論上所需的電感值就可以減半。更小的感值意味著更少的線圈匝數和更小的磁芯體積，從而直接實現電感器物理尺寸的縮小和成本的降低。

2.電容C的減小：開關頻率越高，對輸出電容進行充電的次數就越頻繁。在每個開關周期之間，輸出電壓下降的總有效時間會變得更短。因此，為了維持相同的輸出電壓紋波△Vout，我們不再需要那么大的電容來平滑電壓。這使得我們可以選用容值更小、體積更小的輸入和輸出電容。

除了能讓無源器件體積更小之外，提高開關頻率還有啥好處？答案是更優秀的紋波與動態響應。

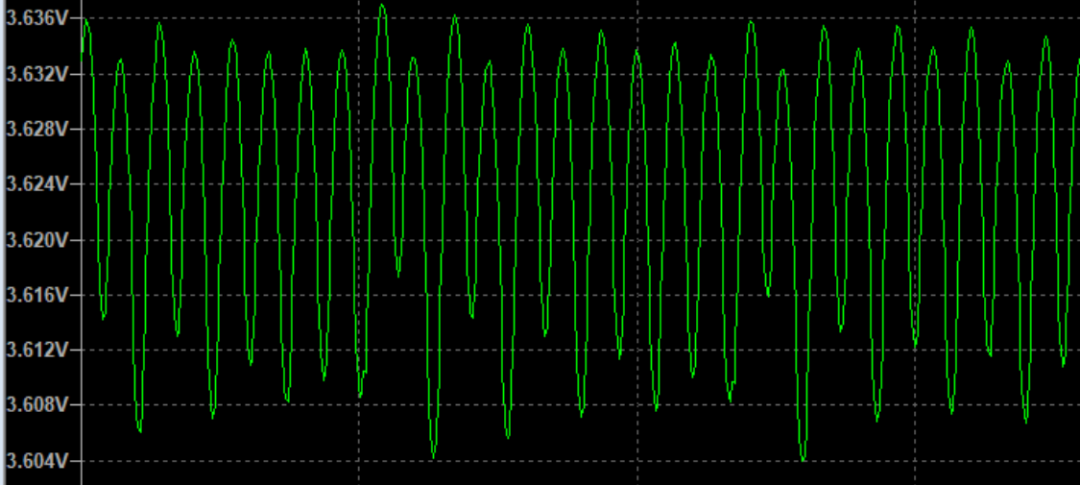

1.更低的輸出紋波：在電感和電容值已經確定的情況下，提高開關頻率意味著每個周期內電感充放電和電容充放電的時間縮短，其電流和電壓的波動幅度也就是紋波自然會變得更小。

2.更快的動態響應：電源的反饋控制環路對輸出變化的響應速度，直接受限于開關頻率。頻率越高，控制環路在一個單位時間內進行采樣和調整的次數就越多。當負載電流發生突變時，高頻工作的電源能夠更快地做出反應，穩定輸出電壓，從而實現更小的電壓過沖和下沖。

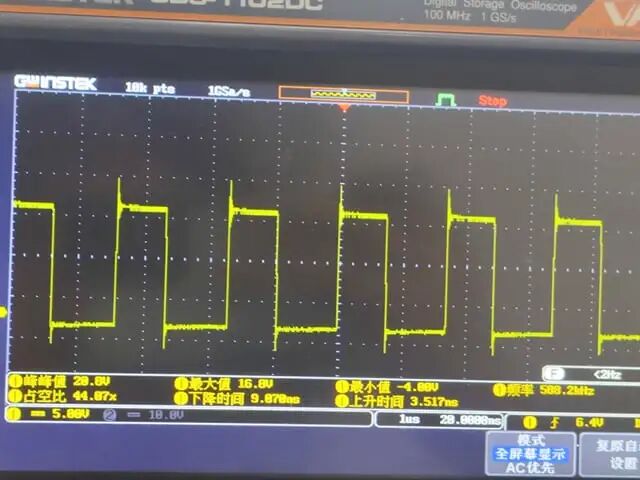

在這個短暫的切換時間內，MOSFET上同時存在著較大的電壓和電流，其瞬時功耗（P =V×I）非常高。開關損耗與開關頻率成正比。每次開關都會產生一次這樣的損耗，頻率越高，單位時間內開關的次數越多，累積的總開關損耗就越大。其簡化公式為

驅動損耗更高：為了讓MOSFET開關，需要對其柵極電容進行反復充放電。這部分損耗的功率與開關頻率成正比：Pgate = Qg× Vdrv× fsw。

電感磁芯損耗更高：電感磁芯在交變磁場下會產生磁滯損耗和渦流損耗，這兩種損耗都隨著頻率的升高而顯著增加。

同步BUCK體二極管損耗更高：在同步BUCK電路的死區時間內，MOSFET的體二極管會導通，其損耗也與頻率相關。

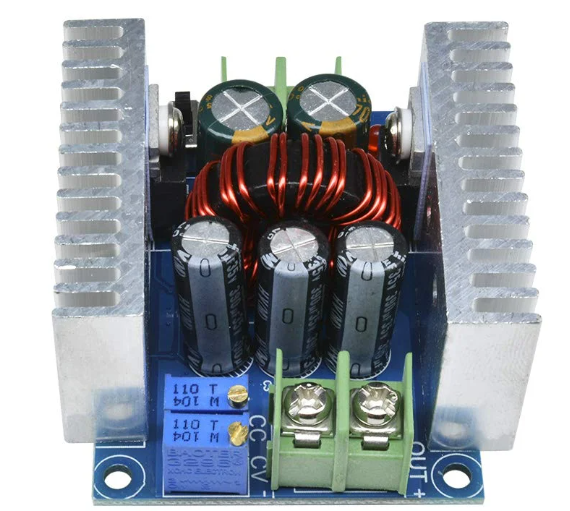

所有這些與頻率相關的損耗最終都會轉化為熱量，導致芯片和電感等元器件的溫度急劇上升。為了控制溫度，這時候就需要增加散熱器或采用鋁殼散熱等更復雜的散熱設計，這在一定程度上又抵消了元器件小型化帶來的體積優勢。更重要的是，大量的能量以熱的形式被浪費掉，直接導致電源的整體效率下降。

當然，開關頻率越高，EMC問題也越難搞呀！

那開關頻率該怎么選呢？當空間和尺寸是首要矛盾時，這時候選擇更高的開關頻率來減少器件的整體體積，當然還需要投入更多的精力去優化散熱設計和選擇低損耗的元器件。
