從可穿戴健康監測到先進制造機器人和人體運動追蹤等智能系統的普及，正推動多功能、小型化智能傳感器和執行器技術的需求不斷增長。智能單功能和多功能傳感器/執行器、混合微納器件的開發正在持續演進?，F(xiàn)有報道的研究大多數都集中在單個器件的協作以實現雙/多功能傳感器和執行器。開發具有多功能的單片智能微器件仍然是當前研究面臨的一項挑戰。為了滿足此類系統的需求，優異的靈敏度、低成本、低能耗、高輸出位移、高集成能力、低交叉靈敏度和良好的線性度等關鍵性能指標至關重要。在此背景下，基于微機電系統（MEMS）的傳感器和執行器，已成為智能化、多功能傳感/驅動應用的理想解決方案。
基于MEMS技術的微型機械和電氣元件經歷了飛速發展，憑借其優異的性能特性，現已廣泛集成到汽車電子、消費電子、工業控制和生物醫療等多個領域。其中，磁傳感器已成為一個特別重要的細分領域，它們能夠以前所未有的精度和靈敏度檢測并測量磁場。MEMS磁傳感器已廣泛應用于多種新興應用，包括汽車（例如車輪速度傳感、電子助力轉向）、消費電子（例如電子羅盤（指南針）、移動設備定位）、工業自動化（例如電流傳感、位置檢測）和生物醫學應用（例如生物磁場檢測）等。此外，在導航、生物磁學和考古學等應用中，弱磁場（fT～μT）檢測已成為重點方向之一。
目前，霍爾效應傳感器和磁阻傳感器等固態傳感器主導了磁傳感市場。然而，以足夠的精度檢測極低磁場對這些傳感器來說仍然是一項挑戰。此外，大多數商用磁傳感器基于非洛倫茲力原理，采用霍爾效應、各向異性磁阻（AMR）、巨磁阻（GMR）或隧道磁阻（TMR）等原理工作。這些器件需要依賴磁材料，帶來了若干限制。此外，當前技術還面臨著集成方面的挑戰，與CMOS工藝的兼容性，對于創建緊湊型片上系統（SoC）至關重要，這方面仍然有待開發。
近年來，洛倫茲力磁傳感器（LFM）有望成為解決此類問題的方案之一。它們固有的高靈敏度、寬頻帶和無需磁性材料的結構設計，使其能夠檢測微小的磁通密度，并且不會產生任何不希望的磁滯效應。此外，它們簡單且可擴展的設計可以與其它MEMS器件集成，從而制造出微型化、輕量化且高分辨率的多功能器件?；贛EMS技術的洛倫茲力磁傳感器利用洛倫茲力相互作用的原理工作，即載流導體在磁場中受到垂直于電流和磁場的力，可通過多種傳感技術檢測，例如電容測量和光學測量等。最近，有文獻報道了基于MEMS的熱式洛倫茲力磁傳感器，具有nT級別的分辨率和~1 V/T的靈敏度。不過，盡管性能顯著，其可調性有限和高功耗等挑戰仍然存在。盡管如此，如果傳感器能夠針對特定應用檢測磁場，同時在需要時又能最小化或消除與磁場的相互作用，那么它的多功能性有望得到增強。能夠根據應用需求調節靈敏度和功耗是一項突出優勢，有助于將無源傳感器轉變?yōu)橹悄軅鞲衅飨到y(tǒng)。
此外，將傳感器和執行器集成到緊湊的多功能MEMS器件中，已成為下一代智能系統的關鍵目標，尤其對于需要動態可重構性、高靈敏度和低功耗的應用。傳統MEMS磁傳感器和執行器通常設計為分立組件，其中磁傳感依賴于磁場敏感材料，而執行器的工作機制則要求不同的結構或材料。這種模塊化設計，雖然有利于獨立性能優化，但常常會引入封裝復雜性、互連寄生效應，還增加了系統的占位面積。
據麥姆斯咨詢介紹，在此背景下，卡利法大學機械與核工程學院的研究人員介紹了一種智能MEMS器件，它具有雙向功能可調性，既可以作為基于洛倫茲力的磁傳感器，也可以作為磁場不敏感的執行器運行。該器件展現了傳感器-執行器集成（SAI）框架定義的智能特性。相關研究成果已經以“Smart resonant micro-sensor and micro-actuator: high-performance, wide range bi-axial magnetic sensitive/ insensitive micro-device for multifunctional sensing applications”為題發表于Microsystems & Nanoengineering期刊。

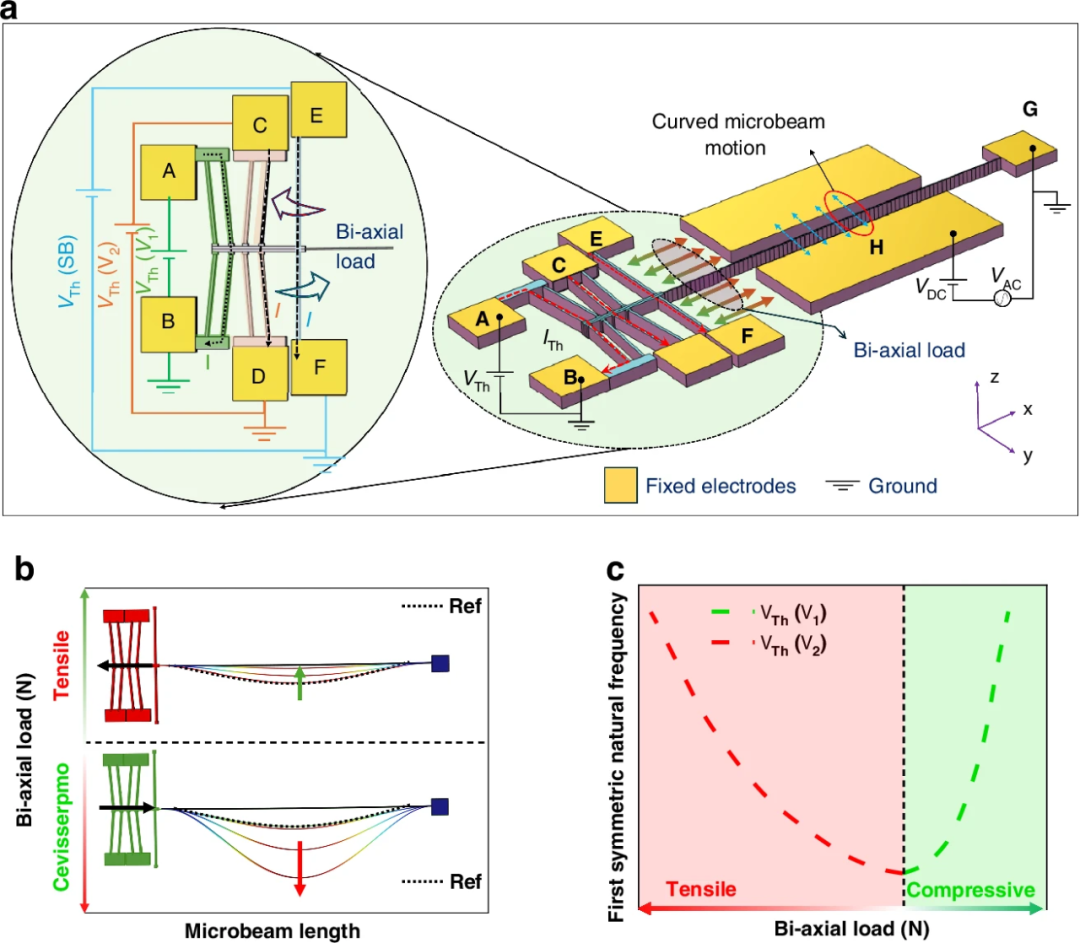

本研究所提出的MEMS諧振器的工作原理和負載效應
在智能化方面，它通過電熱和洛倫茲機制實現了多功能傳感與執行的一體化。同時，無需結構修改或外部電路，它就能通過功率驅動實現執行器和傳感器功能之間的模式切換，具備自適應和功能重構能力。這使其成為新興的機械智能化微系統。

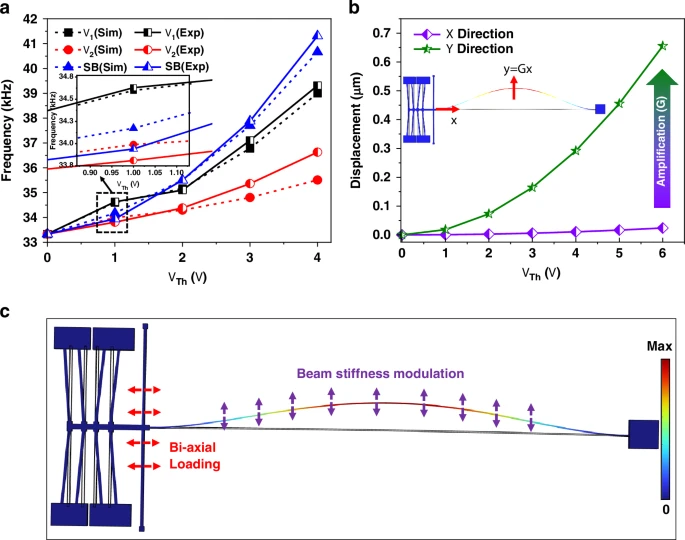

彎曲微梁的熱誘導共振偏移和執行器工作
這種智能MEMS器件的關鍵使能技術是一種功率可調的電熱驅動機制，該機制可以調節彎曲微梁的內部軸向應力。這種應力調控，當與施加磁場下的洛倫茲力相互作用時，會產生器件共振頻率的動態偏移。通過選擇性地驅動不同的熱驅動路徑，系統能夠智能地在“高磁靈敏度模式”和“穩定機械位移模式”之間切換。這種切換不是通過結構改變，而是通過內部多物理場耦合實現。其諧振器的固有設計能夠智能化、有針對性地激活執行器，從而在各種輸入功率水平上實現寬泛的傳感器選擇性。

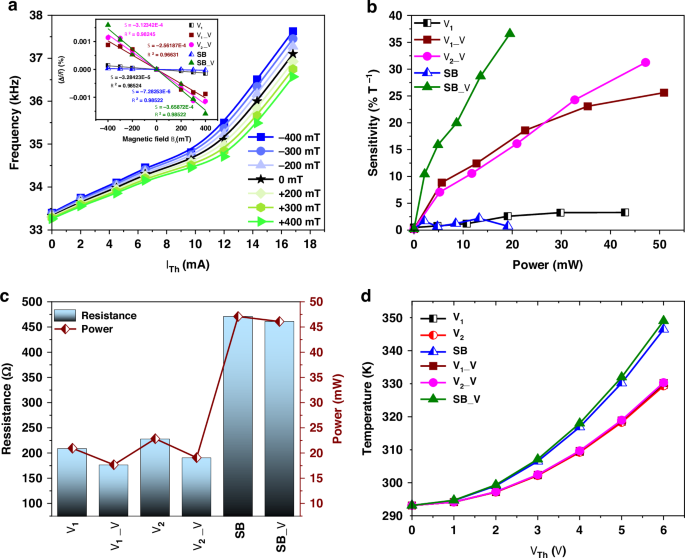

熱調諧對MEMS諧振器性能和磁敏感性的影響
在其設計方案中，研究人員仔細考量并解決了磁傳感（基于洛倫茲力和機械共振）與電熱驅動之間潛在的工藝兼容性問題。該研究采用單芯片多功能設計，克服了多芯片異質集成中的相關問題。該設計具有一個單芯片夾持引導彎曲微梁，連接到一個直形微執行器和兩個V形微執行器，便于應用雙軸熱軸向負載-洛倫茲力相互作用，實現更優的磁場傳感。
結論
總結而言，本研究介紹了一種基于智能可調諧諧振器的高性能MEMS磁傳感和執行一體化器件，與現有技術相比具有顯著優勢。該器件通過軸向誘導熱應力和洛倫茲力的協同作用，調節彎曲微梁的共振頻率。這種力的協同作用可調節微結構的剛度，導致諧振頻率發生可測量的偏移。通過量化這種頻率偏移，可以準確確定施加磁場的大小和方向。所提出的器件在寬泛的磁場強度內表現出良好的線性度，顯著增強了其適用性。
本研究的關鍵創新在于智能可調性，通過獨特的設計集成了多種驅動機制，這一特性使其可以根據驅動配置調整靈敏度曲線，為應對不同的傳感和執行需求提供了靈活性。這種可定制化靈敏度和功耗的能力，使其區別于已有報道的現有器件。此外，該器件在常壓下能有效工作，無需真空封裝。這一優勢簡化了系統集成并降低了制造成本，使其適用于更廣泛的應用。因此，這種智能MEMS傳感和執行一體化器件代表了智能傳感技術發展的重要突破，為下一代應用提供了一種兼具多功能和高效性的先進平臺。
論文鏈接：
https://doi.org/10.1038/s41378-025-01041-y
