清華大學：金剛石沉積效率提升的新路徑

01

為什么入口設計如此重要？

在金剛石的化學氣相沉積（CVD）領域，微波等離子體化學氣相沉積（MPCVD）是一項核心技術。其中氣體流動、等離子體、熱傳導與反應動力學之間存在著復雜的耦合關系，它們共同決定了金剛石薄膜的質量與生長速率。

盡管這一技術已發展數十年，當前工業化MPCVD設備所能制備的單晶金剛石片尺寸仍然局限在10厘米左右，距離大尺寸晶圓化應用還有一定差距。

具體來看，MPCVD工藝中，反應氣體通常由氫氣（H?）和甲烷（CH?）組成。等離子體中電子的碰撞會將分子解離，產生活性氫原子（H）與碳基中間體。根據Goodwin–Harris模型，金剛石的生長速率與氫原子濃度密切相關：氫原子能穩定sp3鍵結構、抑制石墨化。

然而，一些實驗表明，當在反應腔底部增加一個微弱的輔助氣體入口（例如僅10 SCCM的CH?）時，金剛石的生長速率竟可提升一個數量級。這種現象無法用傳統的對流–擴散–反應（ADR）模型解釋，因?yàn)闅怏w流量變化太小，不足以直接改變等離子體能量分布。

02

研究成果

近日，清華大學王沫然團隊針對MPCVD反應器內的氣體流場與沉積速率關系進行了系統研究。研究發現，流體入口的設計能夠顯著影響反應腔內氫原子的分布，從而改變金剛石的沉積效率。這一結果揭示了此前被忽略的關鍵傳輸機制——黏性擴散效應。

創新點：

? 已開展MPCVD反應器的多物理場模擬研究；

? 黏性擴散效應導致反應器內出現局部濃度聚焦現象；

? 氫原子聚焦有助于提升金剛石生長速率。

清華大學團隊通過建立電磁場、等離子體、流場和溫度場耦合的多物理場模型，發現傳統的無黏性流動假設無法解釋實驗現象。

在MPCVD約0.1個大氣壓的環境下，氣體流動具有明顯的黏性特征，會在流速梯度處產生額外的動量傳遞。研究引入“黏性擴散”機制后發現，基片中心的輔助氣體入口會形成局部速度梯度，使活性氫原子在表面附近發生聚集，濃度隨入口流量增加而提升。這種由黏性擴散驅動的“濃度聚焦”現象，使得金剛石的沉積速率顯著提高，揭示了入口設計對反應效率的關鍵影響。

這項研究不僅為MPCVD系統中的異常沉積現象提供了合理解釋，也為工藝優化開辟了新的方向。以往人們主要通過調整功率、壓力和氣體比例來控制生長速率，而清華團隊的研究表明，反應腔體幾何設計與流體入口結構同樣是提升沉積效率的重要手段。

未來，借助這種多物理場模擬思路，可以進一步優化反應器結構，實現更高的沉積速率、更好的膜層均勻性與更低的雜質摻入率，為大尺寸、高質量單晶金剛石的制備提供新思路。

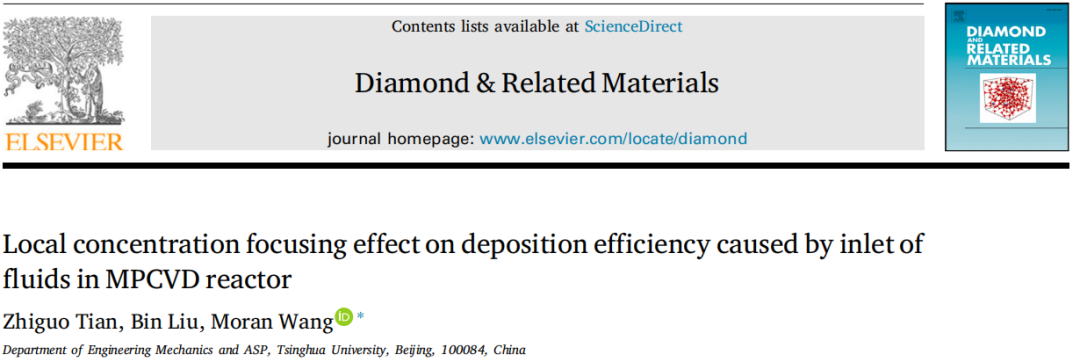

相關研究成果以“Local concentration focusing effect on deposition efficiency caused by inlet of fluids in MPCVD reactor”為題發表在Diamond & Related Materials（2025年）。

03

圖文導讀

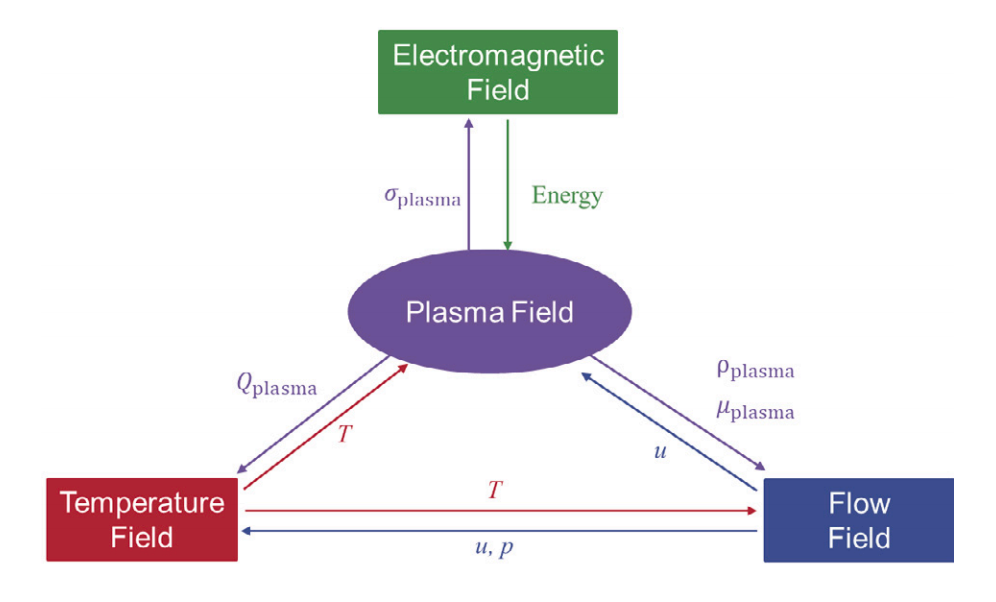

圖1. 多物理場仿真框架。

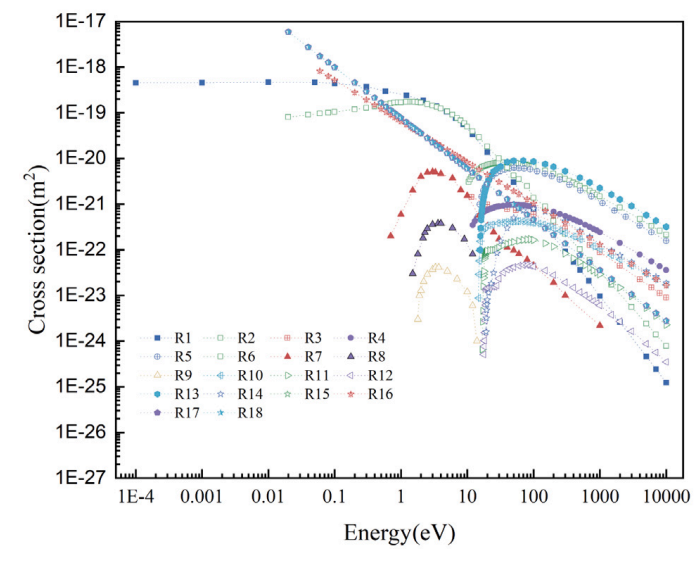

圖2. 電子碰撞反應截面

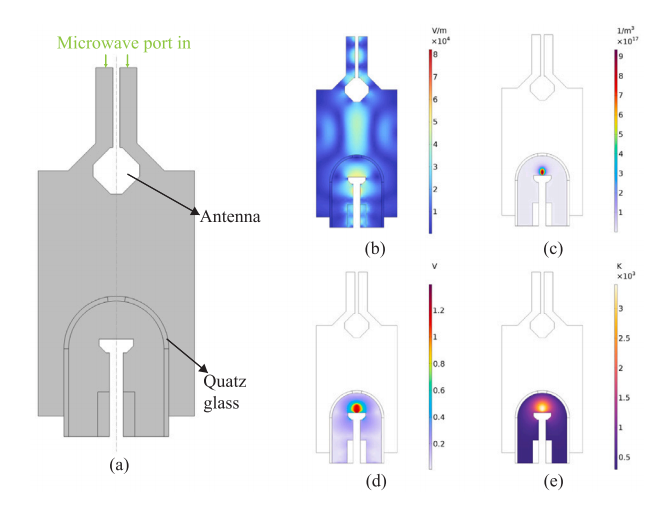

圖3. 僅含氫的基準幾何結構及500 W、25 000 Pa條件下的模擬結果：(a)幾何結構，與[16,20]類似；(b)電場分布；(c)電子數密度；(d)電子溫度；(e)等離子體溫度。本模擬未包含流場。
