10月31日，聯合電子在官微透露，為將嵌入式PCB封裝技術從理論轉化為可量產的核心產品，并進一步釋放SiC功率半導體性能，他們推出基于嵌入式功率PCB技術的逆變磚產品，有望進一步降低寄生雜感。
聯合電子表示，SiC器件已經在車用逆變器中廣泛應用，但高開關速度對功率回路寄生雜感要求嚴苛。目前傳統功率模塊已觸及封裝瓶頸——進一步降雜感會導致結構復雜、成本激增等問題，需要創新技術，降低寄生雜感，釋放寬禁帶半導體性能。
針對這一難題，聯合電子的嵌入式逆變磚技術實現了兩大突破。首先是效率方面，由于系統寄生雜感顯著降低，SiC的開關速度可以調得更加激進，有利于大幅度降低功率模塊的開關損耗，將SiC的效率發揮到極致，CLTC工況效率約為99.5%。
在峰值電流工況下，嵌入式逆變磚對比未優化雜感的功率模塊，開關損耗降低超過一半，對比極致優化雜感設計的功率模塊，開關損耗仍降低30%，約占總損耗的13%。而由于低寄生雜感，SiC開關產生的電壓尖峰小，相同耐壓的功率芯片，可支持更高的母線工作電壓。
其次是在功率密度方面，得益于多項新技術的應用以及超高集成度的產品解決方案，聯合電子開發的嵌入式逆變磚功率覆蓋100kw~350kw，峰值功率密度最高達到200kW/L，與當前市面上最高功率密度的逆變器比提升了66%。
具體來看，聯合電子主要是通過四項關鍵技術創新，才實現更高功率及更高功率密度：

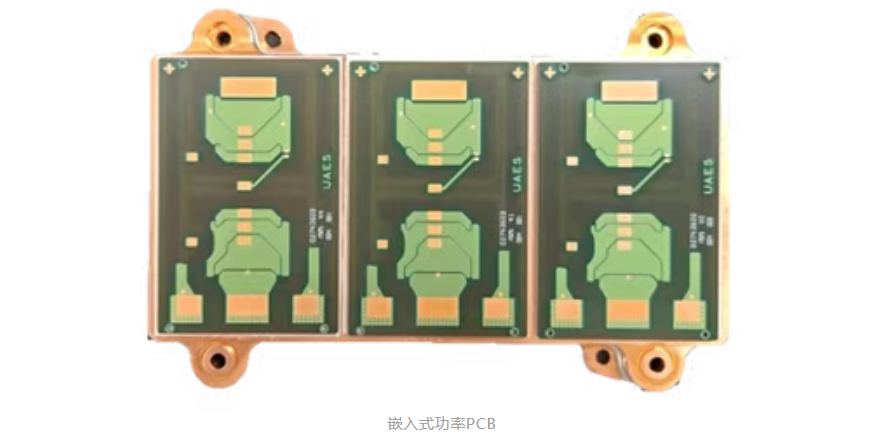

低雜感設計：聯合電子在PCB內部通過多層精密疊層實現主功率回路正負極最大化重疊，功率端子則采用厚銅嵌埋并直連母線電容銅排，配合母線電容內部銅排全疊層設計，構建了最短導流路徑，功率模塊寄生雜感低至1nH。
散熱設計：聯合電子采用非對稱嵌埋技術配合外絕緣連接和已量產驗證的高導絕緣壓接技術，實現了嵌入式PCB與水冷板高效熱傳導，實測熱阻可追平最短散熱路徑的傳統功率模塊封裝。

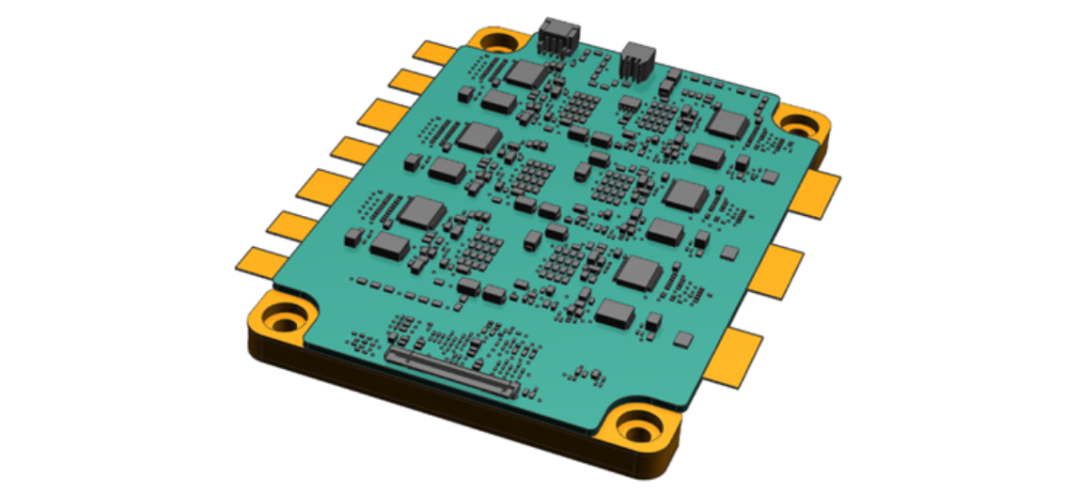

集成度設計：聯合電子采用嵌入式功率PCB與驅動電路集成技術，在嵌入功率PCB上集成了驅動電路、保護電路、信號采集和輔助電源等，使功率模塊與驅動電路的高度降低70%，實現更高功率密度。
可靠性設計：該嵌入式功率模塊水道連接采用高導絕緣壓接技術，該技術已經在聯合電子的上一代功率模塊中量產；與此同時，聯合電子還與業內PCB供應商深度合作，進一步提升PCB抗溫變分層能力、高電壓應力的能力。

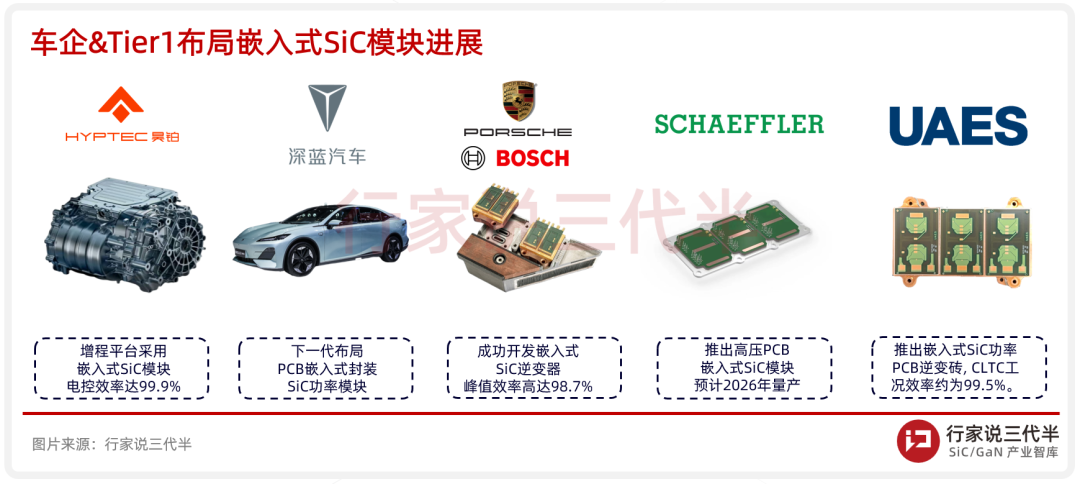

值得關注的是，今年以來眾多車企、Tier1廠商都在推進嵌入式SiC功率模塊的布局，其中廣汽昊鉑HL增程版搭載星源增程平臺技術，采用碳化硅電控系統及嵌入式功率模塊等技術，電控最高效率達99.9%，系統CLTC工況效率高達93%。
而據《2025年碳化硅器件與模塊產業調研白皮書》調研發現，SiC芯片的PCB嵌入式技術在今年持續升溫，英飛凌、芯聯集成、士蘭微、基本半導體、昕感科技、斯達半導體、上海誠幟、翼同半導體等近20家功率模塊廠商都在加速嵌入式SiC模塊的研發應用進程。
部分廠商預測，嵌入式SiC模塊將從2027年開始在新能源汽車800V平臺、儲能、AI電源等高端市場優先突破批產應用，并逐步取代部分傳統模塊的市場份額。
