隨著5G移動通信系統的快速發展，作為射頻通信系統前端的關鍵部件，聲表面波（SAW）和體聲波（BAW）濾波器成為國內外研究熱點。氮化鋁（AlN）薄膜因具備壓電性、高熱導率、高聲速、良好的化學穩定性以及與CMOS工藝的兼容性，成為制備高頻聲學濾波器核心功能層的理想材料。然而，純AlN存在壓電常數低的缺點，限制了器件機電耦合系數的提升，難以滿足5G對濾波器帶寬和插入損耗的更高要求。研究表明，向AlN中摻入鈧（Sc）元素可顯著提升其壓電性能和器件機電耦合系數，但高濃度Sc摻雜會大幅增加薄膜制備難度，導致當前研究多集中于低Sc濃度領域。因此，高濃度Sc摻雜的高質量AlN壓電薄膜制備，具有重要的科研與應用價值。
據麥姆斯咨詢報道，針對上述難題，南京電子器件研究所、固態微波器件與電路全國重點實驗室的研究團隊，采用鋁-鈧雙靶反應磁控濺射技術，成功制備出30%濃度鈧Sc摻雜的高質量AlScN壓電薄膜。相關研究成果以“高濃度鈧摻雜氮化鋁壓電薄膜制備研究”為題發表在《固體電子學研究與進展》期刊上。
這項研究提出的高濃度AlScN薄膜制備流程如下：以150 mm硅片為基底，先在磁控濺射機臺中經280℃烘烤增強薄膜附著力；隨后分步沉積“30 nm AlN種子層（400℃）→200 nm Mo底電極（反應功率5000 W、壓力0.4 Pa）→50 nm AlN種子層（400℃、壓力0.8 Pa）”三層結構；為避免頂層AlN種子層在空氣中水解，三層薄膜沉積后立即轉入AlScN濺射腔完成最終沉積。退火處理則在高溫化學氣相沉積設備中進行，以5℃/min速率升溫至300 ~ 900℃，保溫1小時并通入氬氣（Ar）氣保護。
圖1 AlScN薄膜截面SEM圖
高濃度AlScN薄膜制備過程中，研究人員解決了薄膜應力調控、膜厚均勻性、晶體質量優化及表面異常晶粒控制四大關鍵問題。通過分析濺射功率和Ar氣流量對AlScN壓電薄膜應力的影響，實現了薄膜應力在-250 ~ 200 MPa范圍內可調，且面內應力變化值小于100 MPa，應力標準偏差值小于30 MPa，面內應力均勻性良好；通過離子束刻蝕技術對壓電薄膜進行修整，使薄膜厚度均勻性實現了0.09%，標準差降至0.40 nm，滿足了器件的使用需求；此外，研究了退火處理對AlScN壓電薄膜晶體質量的影響，發現隨著反應溫度的升高，薄膜（002）晶面搖擺曲線半峰寬逐漸減小，900℃退火時半峰寬低至1.37°，c軸取向性顯著提升；通過降低Ar氣流量、增加濺射功率以及選擇Si/AlN/Mo/AlN復合襯底，有效減少了高Sc濃度易引發的“金字塔型”異常晶粒。

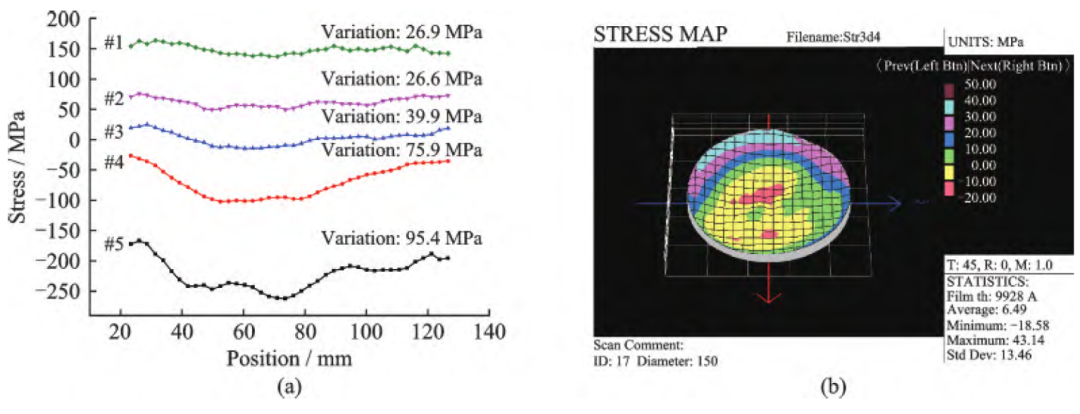

圖2 AlScN薄膜面內應力分布
圖3 AlScN薄膜厚度分布圖
圖4 不同溫度下退火前后的AlScN薄膜晶體質量
圖5 不同工藝條件下的AlScN薄膜SEM圖
這項研究基于鋁-鈧雙靶反應磁控濺射技術，在Si/AlN/Mo/AlN襯底上成功制備出30% Sc濃度的高質量AlScN壓電薄膜，其性能指標均滿足高頻聲學濾波器的需求。該研究為高濃度AlScN薄膜在5G高頻濾波器中的應用提供了關鍵技術支撐。
論文信息：
DOI: 10.12450/j.gtdzx.202504011
