高血壓是引發心臟病、中風等心血管疾病的主要風險因素，但長期、頻繁地準確監測血壓并不容易。目前，一些商用智能手表提供的持續血壓監測功能，大多是通過光電容積描記法（PPG）來估算血壓。它利用表背部的LED燈照射皮膚下的血管，通過檢測血液流動導致的光線吸收變化來獲取脈搏波信號。血壓值通常是通過分析脈搏波形態特征，并結合一個由傳統袖帶血壓計校準的算法模型推算出來的。這是一種間接的、基于模型估算的方法。
然而，PPG技術的穿透深度有限，難以探測到較深的動脈（如肱動脈），且其準確性容易受到運動、環境光線以及佩戴松緊程度的影響，因此通常用于日常健康趨勢參考，而非臨床診斷。

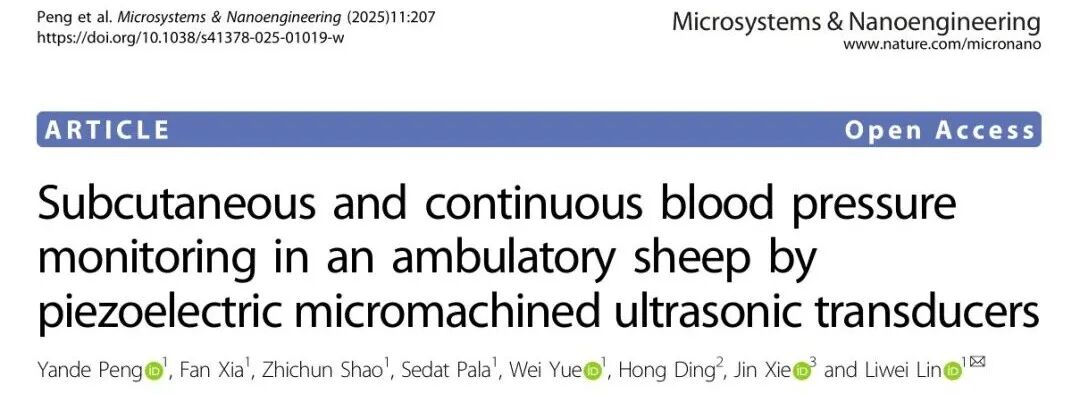

近期，一項發表在Microsystems & Nanoengineering期刊的最新研究提出了一種不同的血壓監測技術路徑。該研究介紹了一種基于微型超聲傳感器的可植入式血壓監測系統，在活體羊體內實現了皮下、連續且準確的血壓監測。研究人員來自美國加州大學伯克利分校、加州大學圣地亞哥分校以及浙江大學。
這項技術的核心是一種基于氮化鋁（AlN）的壓電MEMS超聲換能器（PMUT）。研究團隊設計并制造了一個尺寸僅為5毫米 x 5毫米的微型傳感器芯片，其上集成了由37 x 45個單元組成的PMUT陣列。

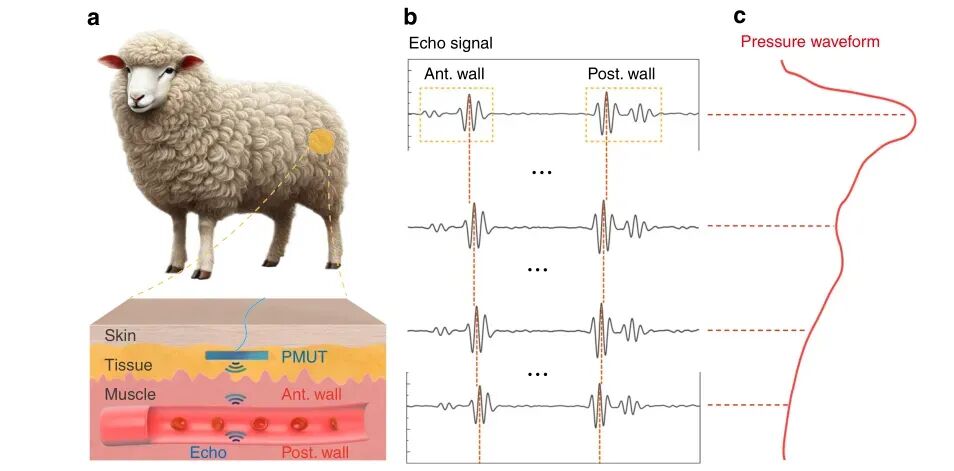

圖1 使用PMUT對活動綿羊進行皮下連續血壓監測的示意圖和原理。a：PMUT器件被植入綿羊股動脈附近的皮下，發射超聲波并收集由于血液和動脈組織之間巨大的聲阻抗失配而產生的動脈前后壁界面的主要回波。b：捕獲來自前后壁的回波，以估計因血壓變化引起的股動脈直徑變化。c：提取的直徑變化被用來推導血壓波形。
與基于光學原理的PPG技術不同，該系統通過發射超聲波并接收血管前后壁的反射回波，直接測量動脈直徑的實時變化。由于血液與血管組織之間存在顯著的聲阻抗差異，系統能夠精確捕捉到兩個主要回波之間的時間間隔，據此計算動脈直徑，再根據血管力學模型推導出準確的血壓值。這是一種基于物理模型的、與生理參數關聯更緊密的測量方法。

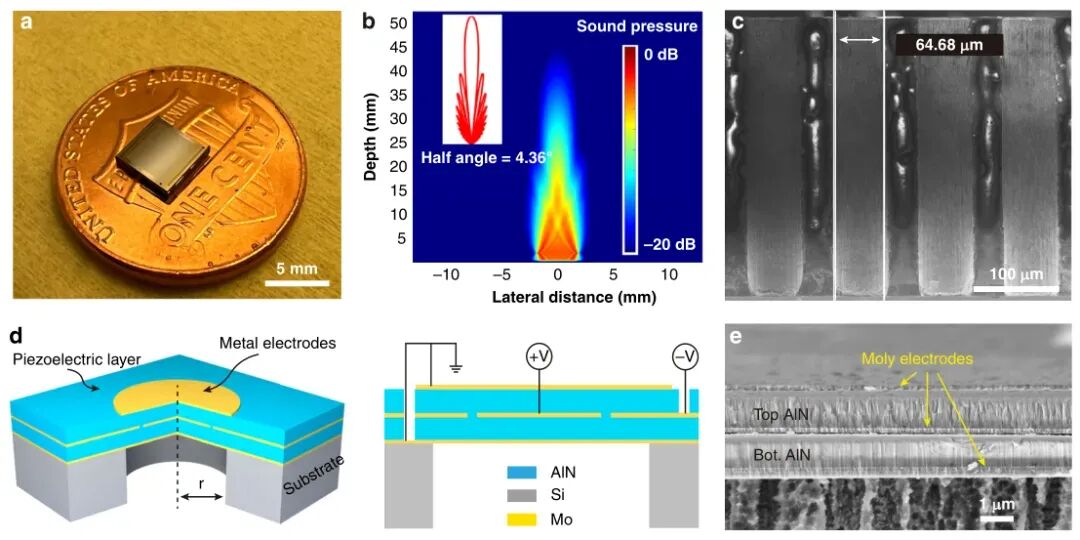

圖2 PMUT器件設計與表征
該研究還通過仿真分析了傳感器與血管錯位對測量的影響。結果顯示，1毫米的錯位會使信號強度降低約60%，2毫米錯位會使信號強度降至約10%。這表明保持傳感器與血管的穩定對準對測量準確性很重要，而皮下植入恰能較好地解決這一問題。
在體外實驗中，研究人員使用尺寸與肱動脈相似的硅膠管模擬血管，成功驗證了通過超聲波測量管徑變化來反推內部壓力的可行性，兩者呈現良好的線性關系。
在制造工藝方面，研究團隊優化了深反應離子刻蝕（DRIE）工藝，成功制備了半徑為29微米的振膜結構。測試數據顯示，PMUT單元在水中的共振頻率為6.5 MHz，在10毫米距離處能產生28 kPa的聲壓。

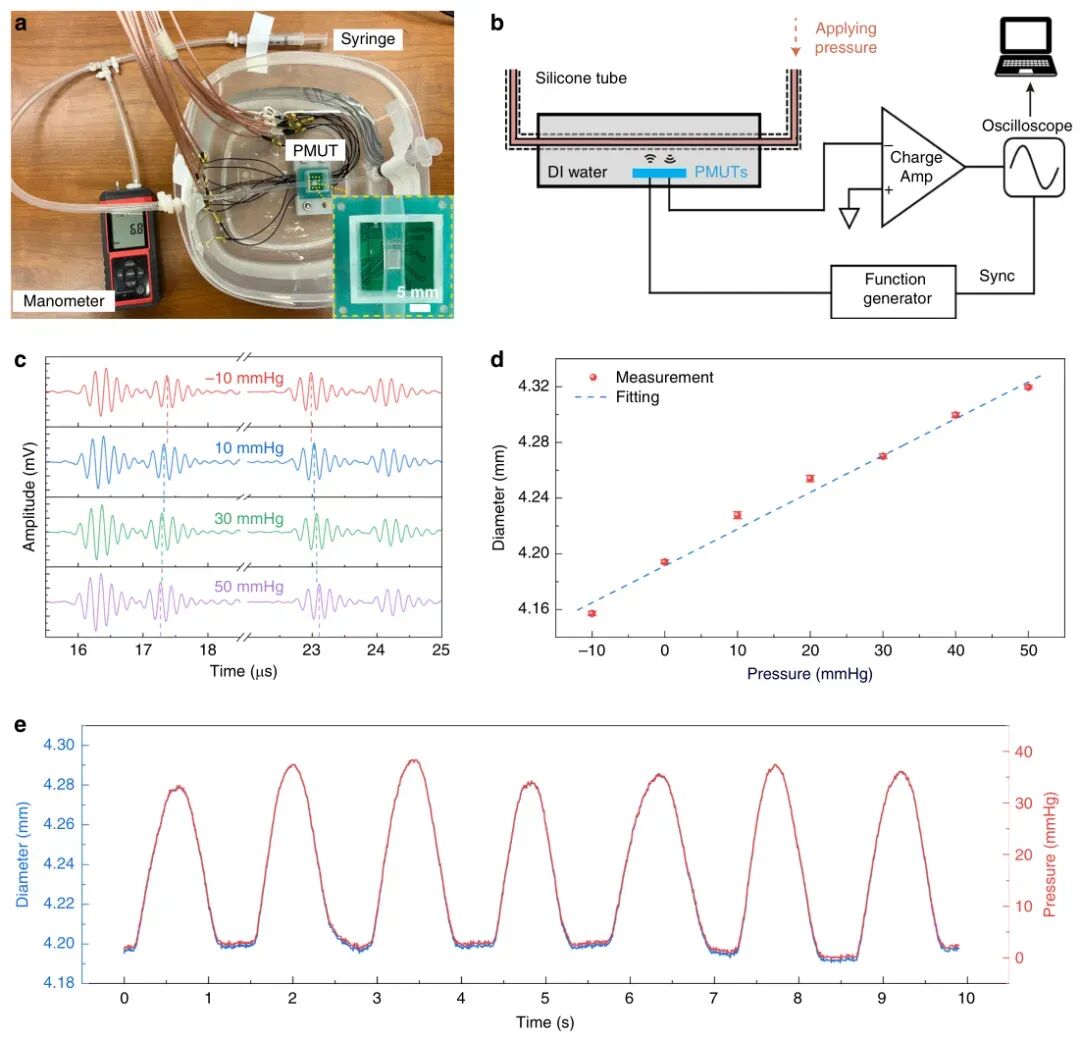

圖3 使用PMUT進行體外壓力監測。此圖記錄了在實驗室環境下，使用模擬血管（硅膠管）驗證PMUT系統通過測量直徑變化來監測壓力變化的可行性和準確性。
在動物實驗中，研究人員將傳感器皮下植入一只綿羊的股動脈附近，驗證其在"非臥床"條件下的應用潛力。實驗結果與植入同側動脈的"金標準"導管壓力傳感器進行對比。數據顯示，PMUT傳感器測得的血壓波形清晰地包含了重搏切跡等細微特征，其收縮壓和舒張壓的平均測量誤差分別為-1.2 ± 2.1 mmHg和-2.9 ± 1.4 mmHg，達到了臨床認可的精度標準。

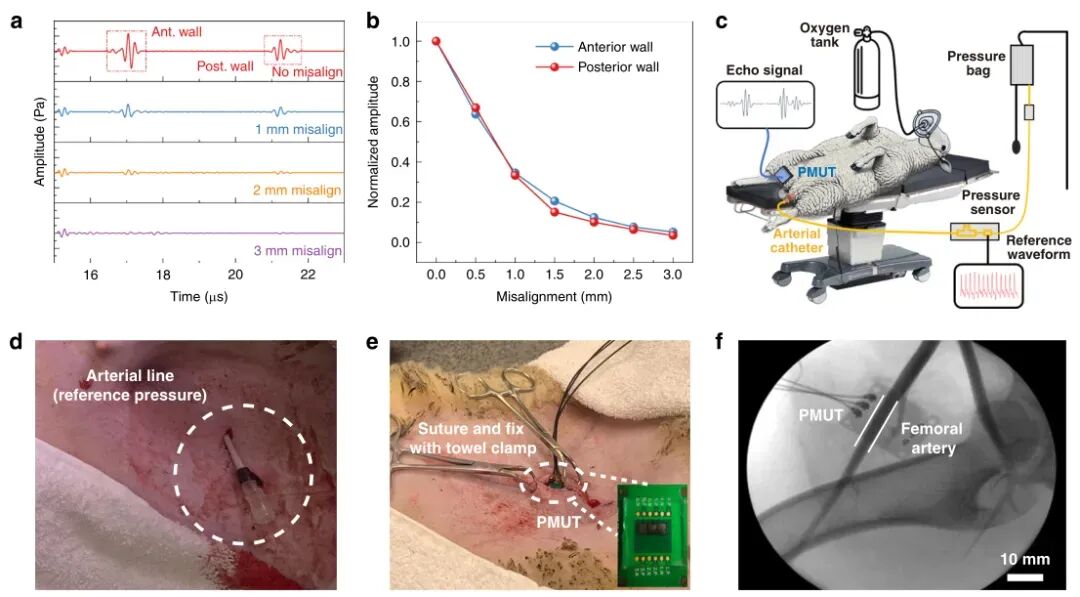

圖4 PMUT器件在成年綿羊中可能的錯位影響及實驗設置。此圖首先通過模擬和量化分析強調了傳感器-血管錯位的嚴重影響，然后詳細展示了在活體羊身上進行實驗的植入手術過程、參考標準設置以及植入位置的驗證。
這項研究表明，基于PMUT的皮下植入式傳感器能夠?qū)崿F(xiàn)長期、連續、高精度的血壓監測。研究人員指出，未來可以進一步研究波束成形等技術來解決傳感器錯位問題，并探索該技術在慢性病管理中的應用潛力。
