本文重點分析關于 “含嵌入式閃存（eFlash）IP 的芯粒（Chiplet）” 的報告，核心圍繞 SST SuperFlash? 技術、芯粒實現方案及應用展開。
一、SST SuperFlash技術基礎與市場地位
- 市場領先性：全球前 10 大微控制器（MCU）廠商 100% 采用 SST SuperFlash? 技術，頭部客戶包括 NXP（17.3% 市場份額）、瑞薩（16.8%）、意法半導體（15.4%）等；累計出貨超 2000 億顆搭載該技術的設備，當前年出貨量超 150 億顆，是嵌入式閃存領域的頭部供應商。

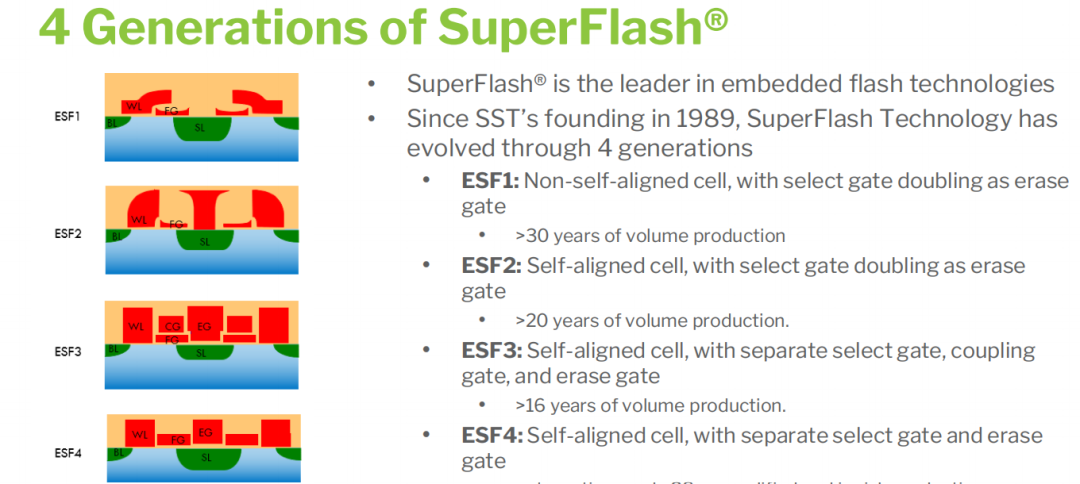

- 技術迭代歷程：自 1989 年 SST 成立以來，SuperFlash? 已發展 4 代，均保持一致的擦除 / 編程（E/P）機制與可靠性優勢，且各代均實現長期量產：
- ESF1：非自對準單元，選擇柵兼作擦除柵，量產超 30 年；
- ESF2：自對準單元，選擇柵兼作擦除柵，量產超 20 年；
- ESF3：自對準單元，具備獨立選擇柵、耦合柵與擦除柵，量產超 16 年；
- ESF4：自對準單元，具備獨立選擇柵與擦除柵，28nm 車規級已通過認證并進入風險量產。
- 技術 roadmap：

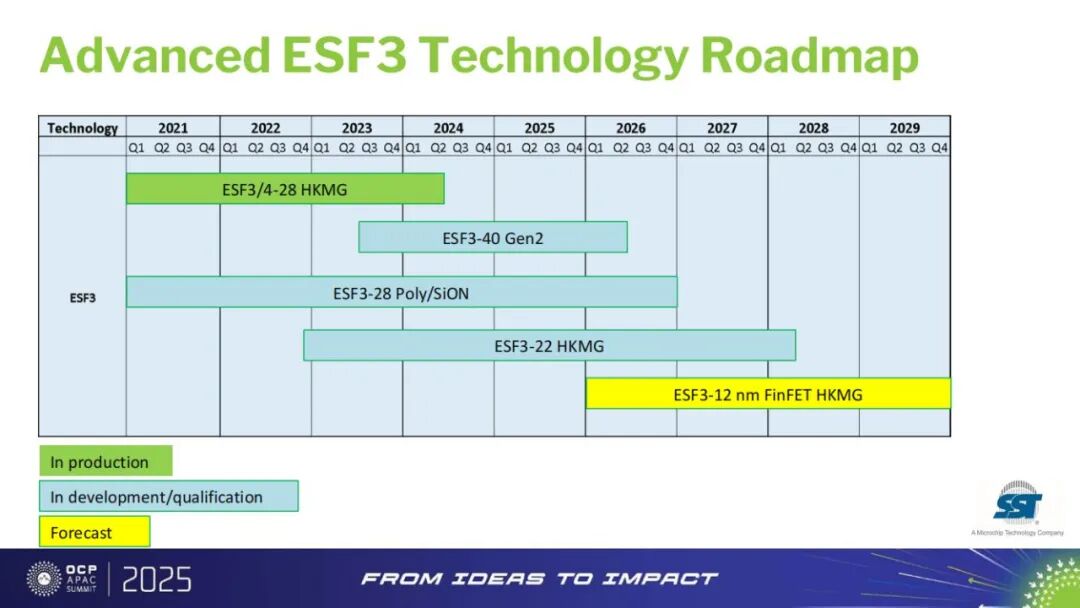

- ESF3/4 先進制程：ESF3-28 Poly/SiON、ESF3/4-28 HKMG 已量產，ESF3-40 Gen2、ESF3-22 HKMG 處于研發 / 認證階段；

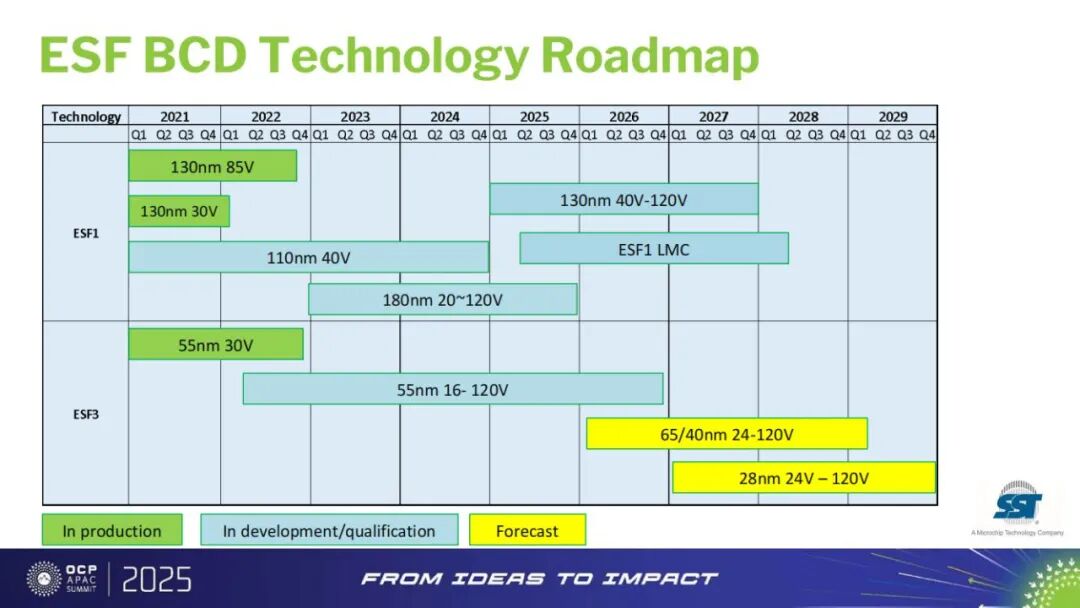

- ESF BCD（BCD 是模擬、數字、功率電路集成技術）：130nm 30V/40V-120V/85V、55nm 30V/16-120V、65/40nm 24-120V 已量產，28nm 24V-120V 處于研發 / 認證階段，覆蓋高壓應用場景。

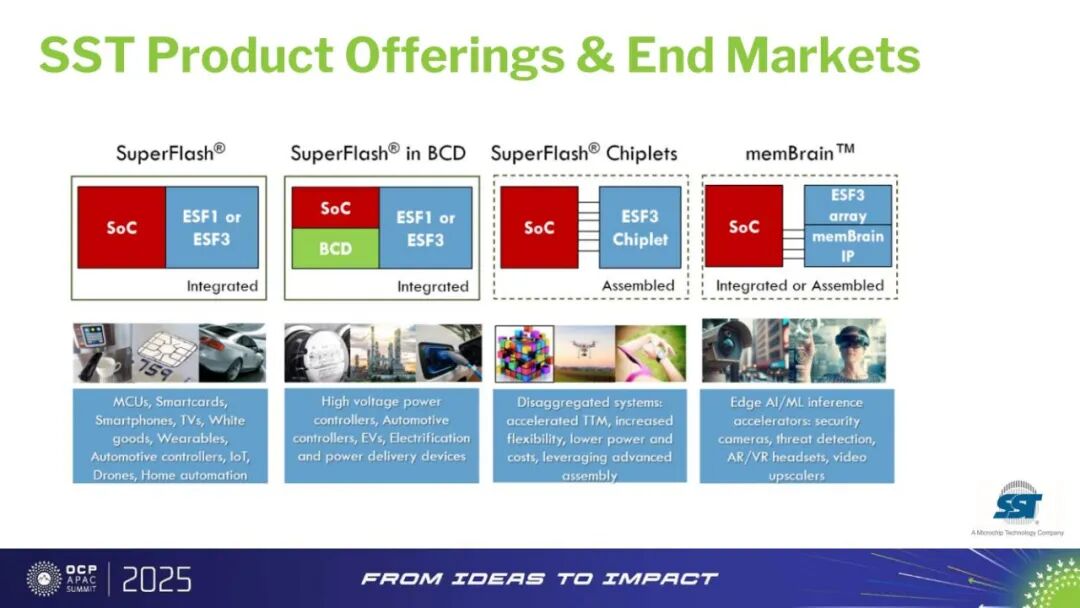

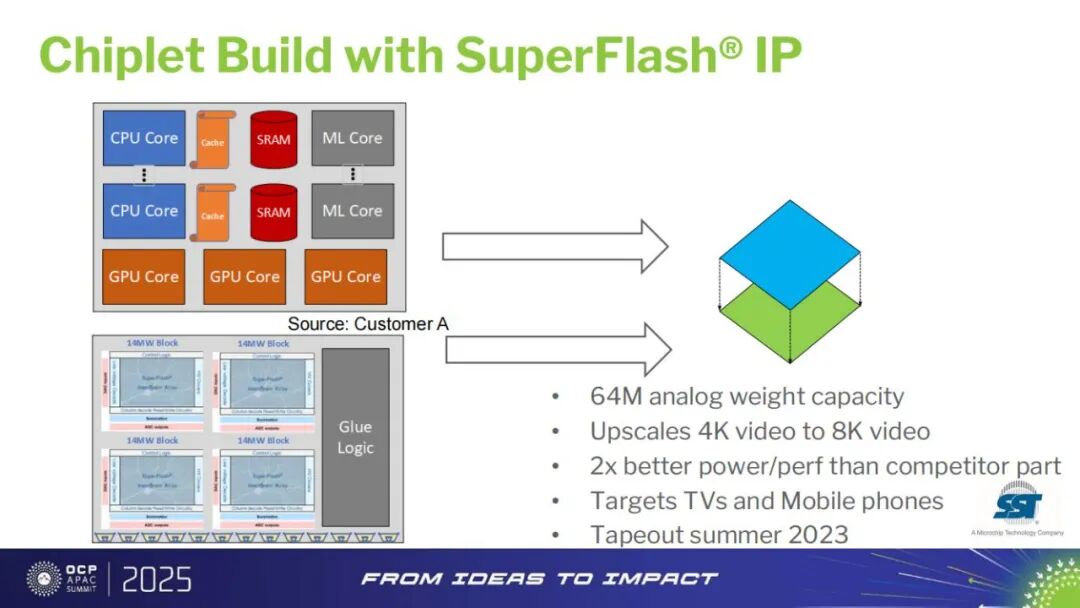

二、SuperFlash? 芯粒（Chiplet）技術方案

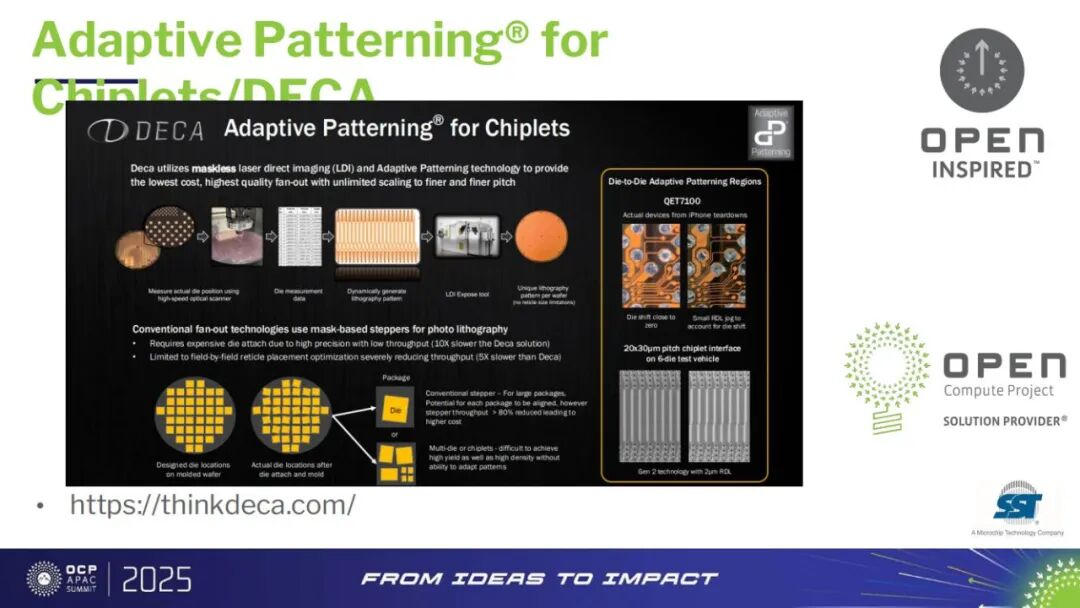

- 2.5D RDL扇出封裝：利用重分布層（RDL）實現芯片扇出，支持芯片間互連（均含有源器件），可實現近單片集成，適用于移動、5G 等小尺寸需求場景，已量產多年，參考索尼 CMOS 圖像傳感器、AMD VCache 技術；
- 3D 混合鍵合（HB）：包括面對面（Face-to-Face）和面對背（Face-to-Back）集成，如 40nm ESF3 晶圓與 14nm 邏輯晶圓鍵合，關鍵參數包括：CMOS 邏輯采用 16nm FinFET 工藝、供電 0.8V/1.8V，ESF3 閃存容量 128kX144、擦除時間最大 20ms，晶圓尺寸 7.01mm×7.01mm，可實現高集成度與高性能。
- 技術目標：拓展 ESF3 技術集成擴展性，適配先進邏輯制程，定義芯粒集成方法、建立先進節點設計流程；
- 核心參數：支持 500 個連接點、200MHz 速度、16Mb 容量，芯片間邊緣距離 0.2mm，采用 2 層 RDL（RDL1 傳信號、RDL2 供電源 / 接地），無封裝基板（節省成本，適配 600mm 面板工藝），封裝尺寸僅 2.9×2.7mm；

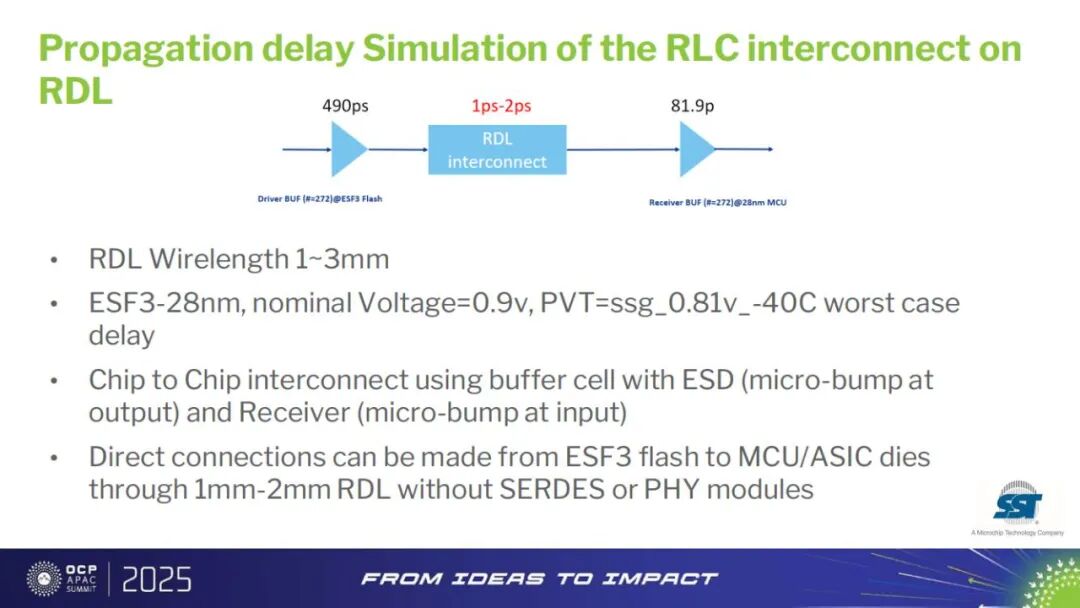

- 互連性能：RDL 線長 1-3mm，在 ESF3-28nm（0.9V 標稱電壓）與 28nm MCU 間，無需 SERDES 或 PHY 模塊即可直接連接，最差工況（ssg_0.81V/-40℃）下傳播延遲可控。
