在晶體管-晶體管邏輯（TTL）電路家族的設計中，輸出級電路的性能直接決定了其驅動能力、開關速度和功耗等關鍵指標。圖騰柱（Totem-Pole）輸出結構是TTL邏輯門（如74LS系列）中最為經典和廣泛采用的輸出級拓?fù)洹Ｔ撁Q形象地描述了其輸出晶體管Q3與Q4在電路圖中的垂直堆疊形態。這種設計的核心目標是提供一種低輸出阻抗的推挽式（Push-Pull）驅動方案，以克服早期邏輯電路（如RTL、DTL）中采用無源上拉電阻所帶來的速度慢、驅動能力不對稱等固有缺陷。本文旨在深入解析標準TTL圖騰柱輸出級的電路構成、工作原理及其關鍵性能特征。
自舉電路在高功率應用中的不足

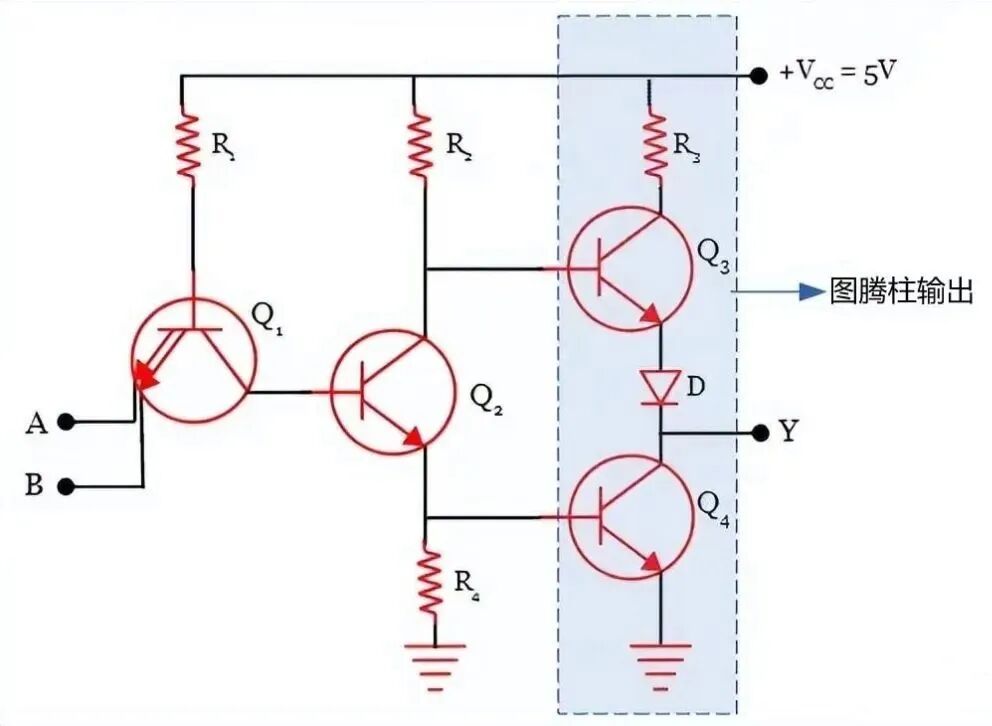

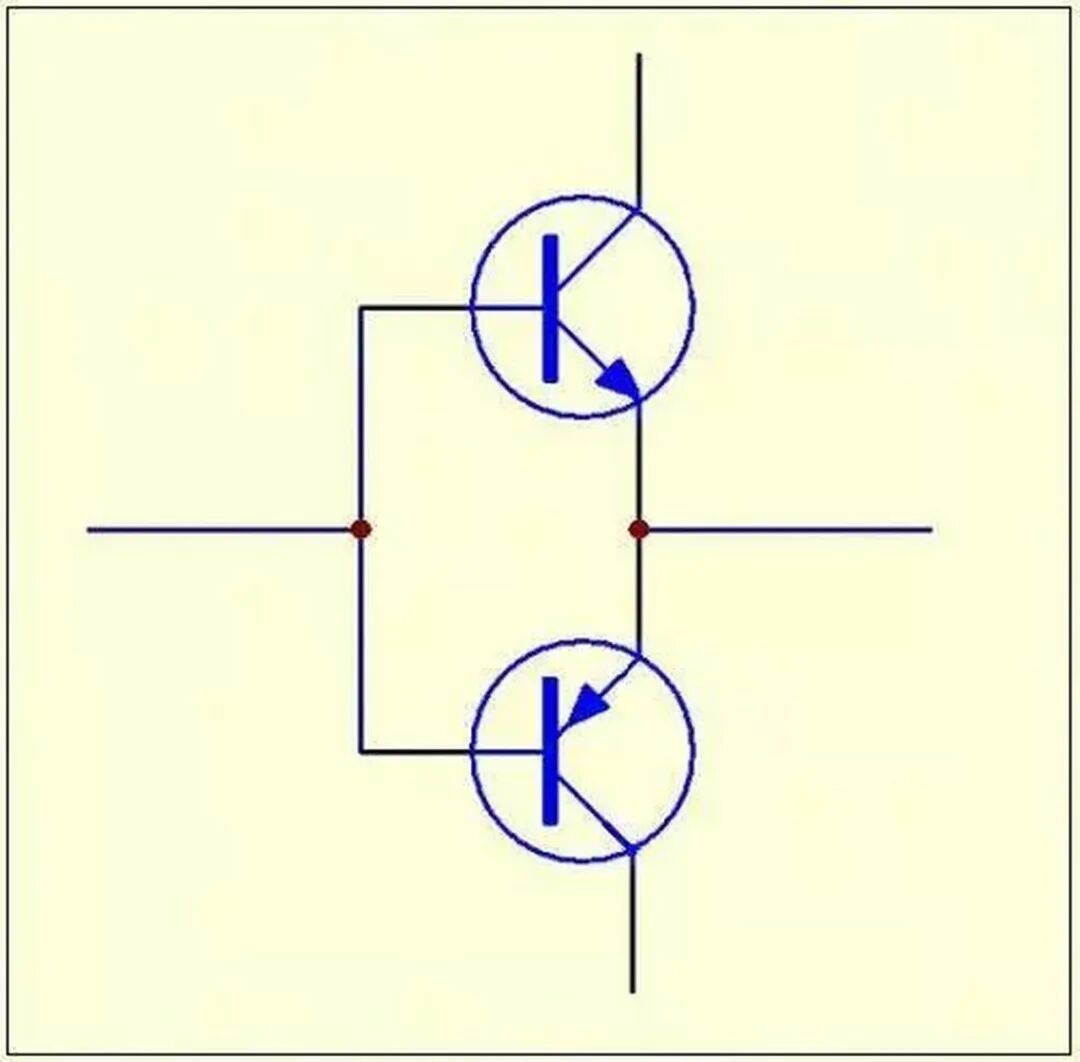

標準的圖騰柱輸出級主要由三個核心半導體器件和一個限流電阻構成：上管NPN晶體管Q3、下管NPN晶體管Q4以及一個肖特基二極管或普通二極管D。此外，通常串聯一個小阻值的電阻R3以限制上管Q3導通時的瞬態電流。該輸出級的前級通常是一個相位分離器（Phase-Splitter）晶體管（通常標記為Q2），其集電極和發射極分別控制著Q3和Q4的基極狀態，從而實現輸出級的推挽動作。其工作機理可分為兩種穩態：
紅色實線--充電路徑、藍色虛線--放電路徑
輸出高電平（Logic '1'）狀態：當邏輯門的輸入使其前級相位分離器Q2截止時，Q2的集電極電位上升，通過上拉電阻為Q3的基極提供正向偏置電流，使Q3導通并進入放大區或飽和區。同時，Q2的發射極無電流輸出，導致下管Q4的基極電位被下拉至地，使其可靠截止。此時，電源Vcc通過導通的Q3、二極管D以及限流電阻R3向負載提供拉電流（Source Current），將輸出端電壓Vout拉高。理想情況下，Vout ≈ Vcc - VBE(Q3) - VD。由于Q3是主動導通，其輸出阻抗遠低于無源電阻，因此能快速地為負載電容充電，這是其高速性能的關鍵。
輸出低電平（Logic '0'）狀態：當邏輯門的輸入使得前級相位分離器Q2飽和導通時，Q2的發射極向Q4的基極注入飽和基極電流，使下管Q4進入深度飽和狀態。Q4的飽和導通將輸出端Vout直接鉗位至接近地電位的VCE(sat)（通常為0.1V~0.4V），并具備強大的灌電流（Sink Current）能力，能夠吸收后級電路或負載的電流。在此狀態下，一個關鍵的設計在于二極管D的存在。此時Q3的基極電位為VCE(sat)(Q2)，約為0.2V。要使Q3導通，其基射結（VBE）和二極管D的正向壓降之和必須被克服，即需要VBE(Q3) + VD > VBE(Q4) ≈ 0.7V。由于VCE(sat)(Q2) + VBE(Q4) ≈ 0.2V + 0.7V = 0.9V，而VBE(Q3) + VD ≈ 0.7V + 0.7V = 1.4V，因此Q3的基極電位不足以使其導通，從而確保Q3處于可靠的截止?fàn)顟B(tài)。這一機制有效防止了Q3和Q4同時導通而引發的電源對地短路（即“直通”或“Shoot-through”）現象，降低了靜態功耗。
基于上述推挽工作原理，TTL圖騰柱輸出級展現出一系列優越的電氣特性。首先，其在輸出高電平和低電平時均呈現低輸出阻抗，這使得它能夠提供對稱且強大的拉/灌電流能力，從而實現高扇出（Fan-out），通常一個標準TTL輸出可以驅動多達10個標準TTL輸入。其次，主動上拉（Active Pull-up）的設計顯著縮短了輸出由低到高的上升時間，這是TTL電路傳播延遲（平均約10ns）遠優于DTL電路的核心原因之一。然而，該結構也存在固有缺點：在輸出狀態切換的瞬間，由于晶體管開關速度的差異，Q3和Q4可能存在一個極短暫的同時導通窗口，導致電源Vcc上產生一個尖銳的電流脈沖，這是TTL電路產生電源噪聲的主要來源，因此在電路設計中必須對電源進行良好的去耦。總而言之，TTL圖騰柱輸出級是一種在速度、驅動能力和功耗之間取得高效平衡的經典設計，為后續CMOS邏輯電路的互補推挽輸出結構奠定了重要的理論和實踐基礎。
