是不是該換PCB板廠了！ 斷刀未補鉆，15 片漏孔 PCBA 溜到波峰焊才發現

才做了360片板，就有15片這樣的問題，不良率達到了4.1%

這可如何是好？

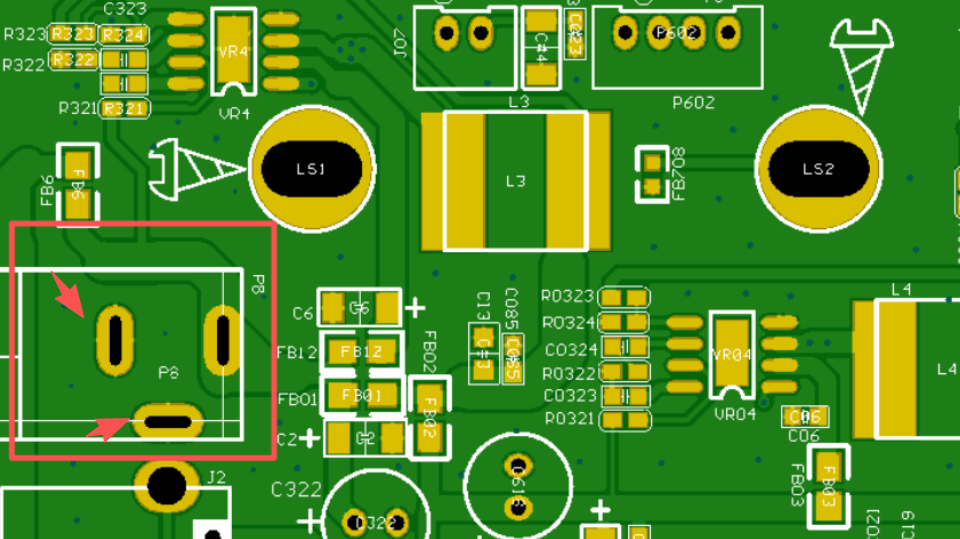

打開PCB文件，揉揉眼睛，文件沒錯！

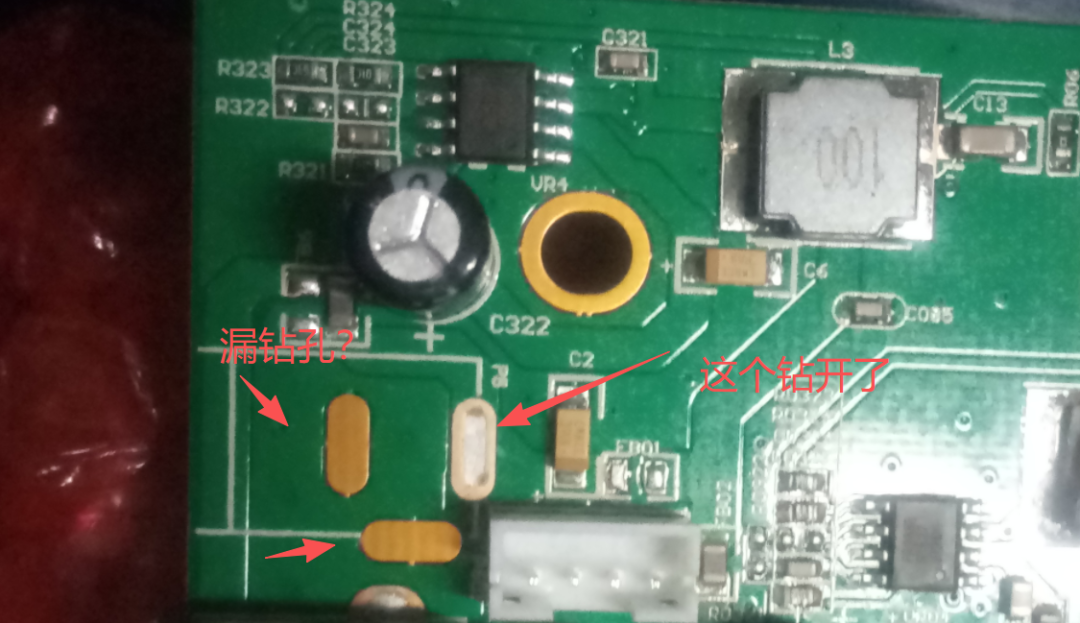

PCB板上漏鉆孔無疑了，這是怎么回事？也太不可思議了，

這個DC座總共有3個腳，漏鉆的是DC座的2個接地孔，后面電源腳的孔并沒有漏鉆，這是什么原因？

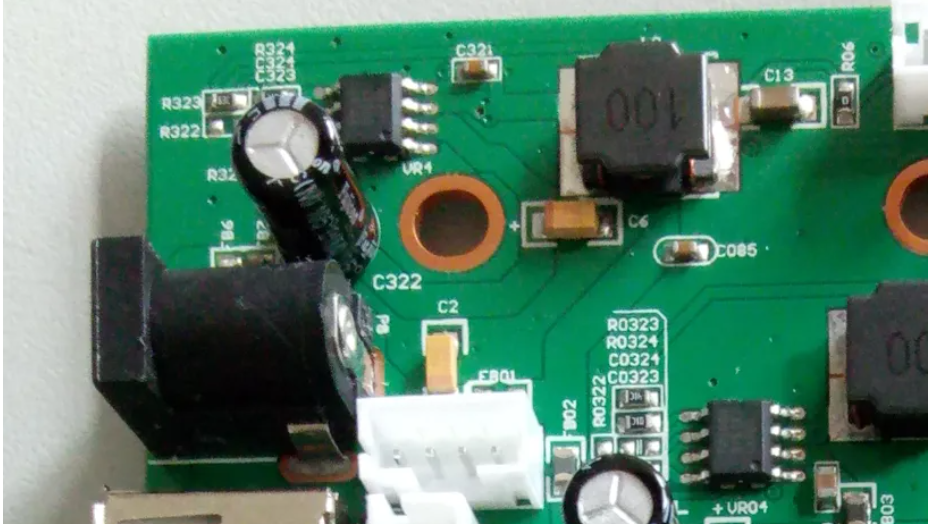

拿著正常的電路板板，我找到PCB板廠發起了靈魂拷問：

正常應該不是這樣嗎？

不久PCB板廠的回復來了：

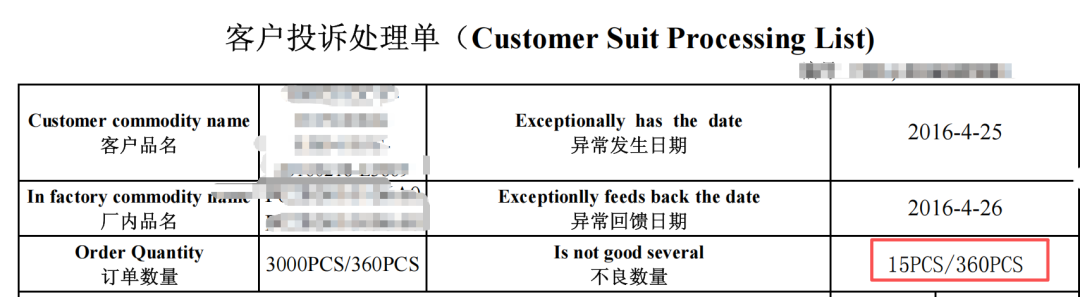

一、基本信息

這一批總共3000片，做了360片，有15片不良

二、產生和流出原因

注：馬賽克是其它問題，非本次說的問題，防止干擾閱讀

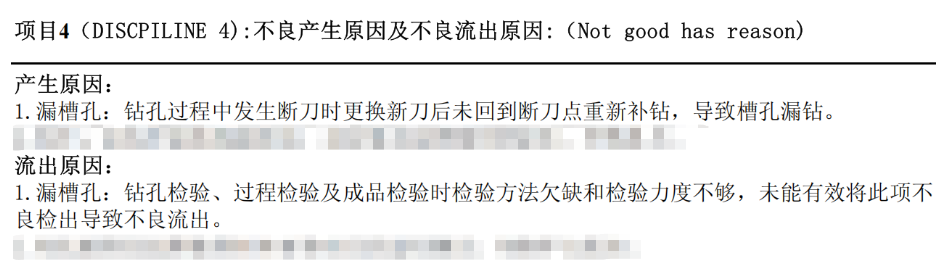

1、漏鉆孔產生的原因：

板廠在報告說漏鉆孔產生的原因是因為在鉆孔中發生了斷刀時，更換了新刀后未回到斷刀點重新補鉆所以導致漏鉆。

2、漏鉆孔未被發現流出工廠原因：

至于為什么這個還能流出到我們這來，就是在整個過程檢驗方法和力度都欠缺。

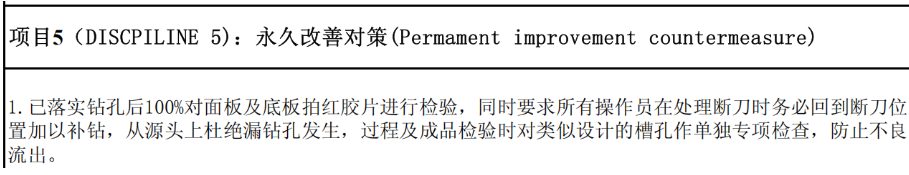

三、永久改善對策

已落實鉆孔后100%對面板及底板拍紅膠片進行檢驗，同時要求所有操作員在處理斷刀時務必回到斷刀位置加以補鉆，從源頭上杜絕漏鉆孔發生，過程及成品檢驗時對類似設計的槽孔作單獨專項檢查，防止不良流出。

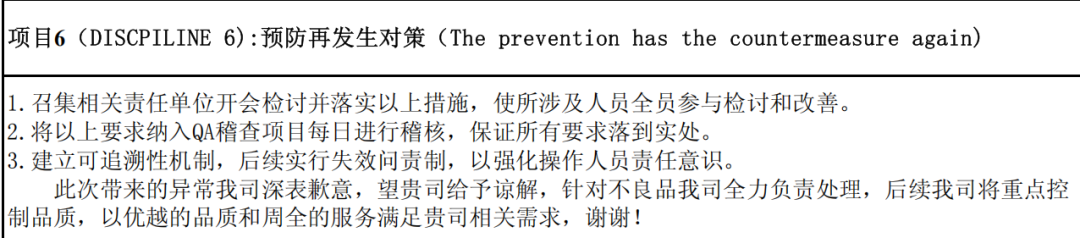

四、預防再發對策：

看完以上板廠的回復報告，你認可他們說的嗎？

注：本文為 2024 年1月3號原創舊文重新排版（優化格式 / 圖片），因較為代表性，現重新優化整理補充互動功能，方便新老粉絲大家分享互動 ”
