在全球半導體行業邁入“后摩爾時代”的今天，先進封裝技術已成為驅動系統性能提升、功耗優化和成本控制的關鍵戰場。本文深入分析了芯片制造三大巨頭——Intel（英特爾）、AMD（超威半導體）和TSMC（臺積電）的核心先進封裝策略和具體技術方案。Intel通過EMIB-T和分解式散熱器聚焦電源完整性與超高熱設計功耗（TDP）的散熱；AMD憑借2.5D/3D芯粒封裝鞏固其Chiplet（芯粒）架構的成本和性能優勢；而TSMC則以CoWoS、SoIC和CoPoS構建了從成熟2.5D到前沿3D堆疊及面板級量產的全方位生態系統。這些技術不僅決定了未來AI、HPC（高性能計算）和移動計算的格局，也標志著行業從單純的微縮競爭轉向異構集成（Heterogeneous Integration）的全面競爭。
01
先進封裝的戰略地位與產業背景
隨著晶體管微縮帶來的性能紅利逐漸減弱，單一SoC的開發成本和難度指數級上升。先進封裝通過以下方式成為半導體創新的新驅動力：
異構集成：將不同功能、不同制程節點（甚至不同代工廠）的芯粒集成在單一封裝內，實現功能最優組合。
性能提升：通過高密度的短程互連（如TSV、微凸點、混合鍵合），顯著提高數據傳輸帶寬、降低延遲和功耗。
成本優化：提高制造良率，允許制造商在封裝層面修復和整合多個小良率較低的芯粒，取代低良率的大型單片式芯片。
02

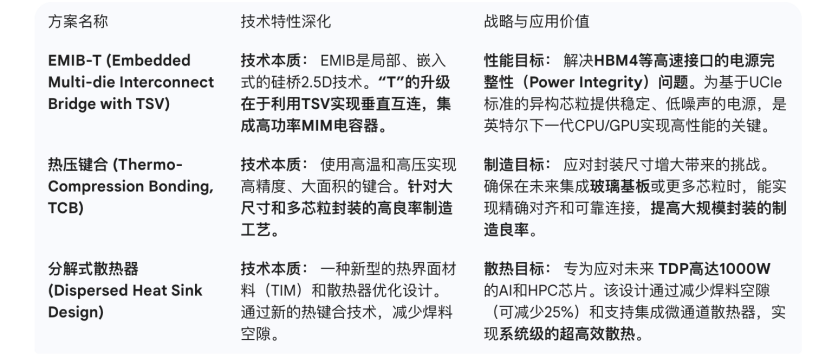

Intel：電源完整性與超高TDP散熱的創新
Intel的封裝戰略與其IDM 2.0戰略緊密綁定，強調對供應鏈的全面控制和對未來高性能計算需求的超前布局。
03

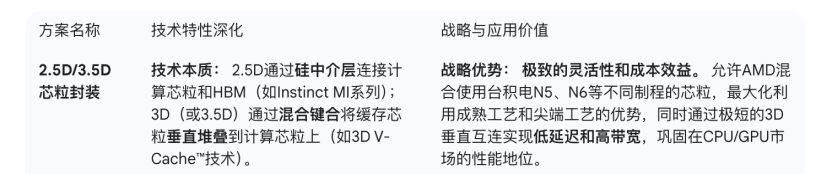

AMD：芯粒架構的規模化與性能突破
AMD是芯粒架構的堅定推行者，其封裝技術聚焦于如何高效、低成本地將不同IP塊整合，以實現超越競爭對手的性能。
04

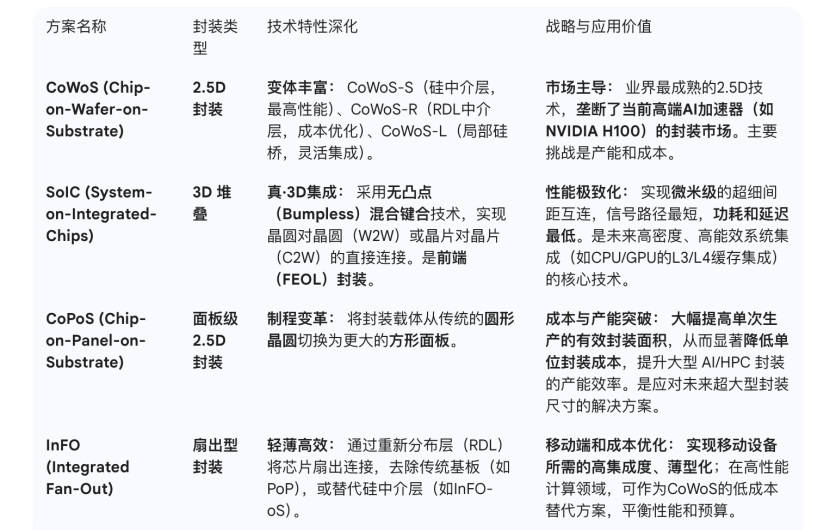

TSMC：全方位晶圓級與面板級封裝生態
架構
作為代工模式的領導者，臺積電致力于提供最廣泛、最前沿的先進封裝服務，滿足客戶對高性能、高集成度和成本效益的多元需求。
05

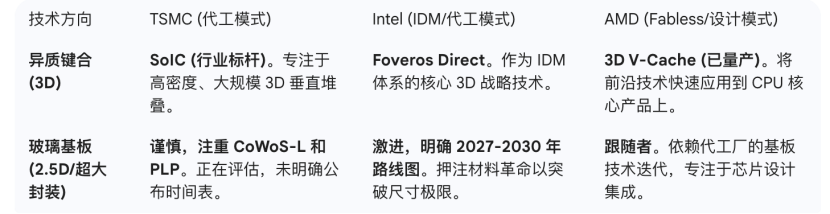

前沿競爭：發展路線圖與下一代封裝技術
先進封裝技術的發展正在推動半導體行業向更極端的集成度、更高的互連帶寬和更嚴格的功耗控制邁進。當前，三大巨頭都將目光投向了兩個最關鍵的突破點：玻璃基板（Glass Substrates）和異質鍵合（Hybrid Bonding）。

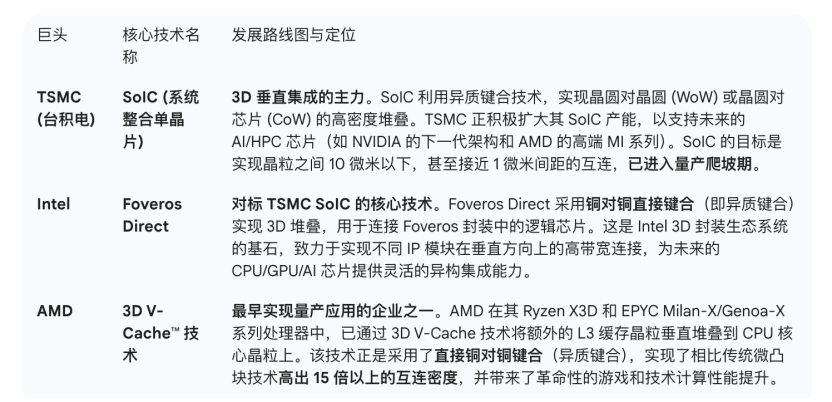

異質鍵合是一種無微凸塊（Bumpless）的直接金屬對金屬連接技術（通常是銅對銅），它能實現極高的互連密度和超低功耗，是實現真正的 3D 堆疊（3D-IC）的關鍵。
競爭焦點： 異質鍵合是 3D-IC 的現在進行時。AMD 率先將該技術應用到消費級和服務器市場，TSMC 和 Intel 則在各自的代工/IDM 平臺上全力推進更大規模、更多晶粒的 3D 堆疊方案 (SoIC vs. Foveros Direct)。

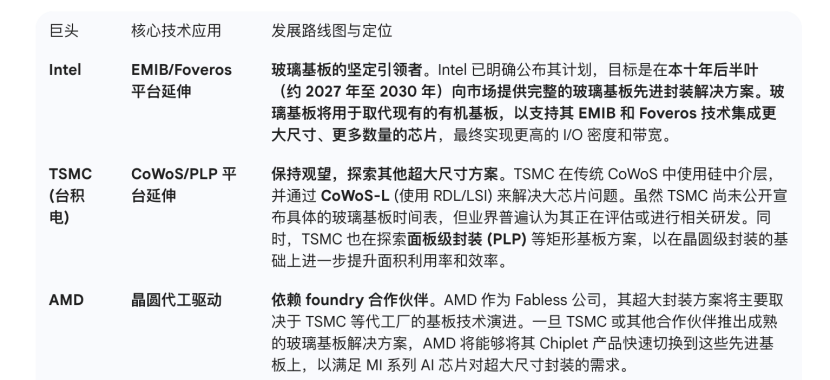

隨著異構集成所需的封裝尺寸越來越大（超過 100mm x 100mm），傳統的有機基板（如 ABF 載板）在平整度、熱穩定性和翹曲控制方面已面臨物理極限。玻璃基板因其優異的特性，被視為下一代超大型封裝的理想載體。
競爭焦點： Intel 在玻璃基板方面公開宣布了最積極的時間表和投入，旨在通過基板材料的革命性升級來鞏固其在異構集成領域的長期競爭力。TSMC 則在通過 CoWoS 的不斷優化和 SoIC 的 3D 垂直堆疊，在短期內維持其性能優勢。
06
結語：封裝定義未來，競爭決定格局
當前的芯片異構集成浪潮，本質上是一場超越摩爾定律的封裝技術革命。Intel、AMD 和 TSMC 三大巨頭正通過不同的戰略定位和技術路徑，塑造半導體行業的未來格局：
TSMC 憑借其CoWoS 的成熟度和SoIC/異質鍵合 的領先地位，在 3D 垂直集成和高性能計算市場筑起難以逾越的技術壁壘，定義了當今異構集成的性能上限。
Intel 則以EMIB/Foveros 為基礎，并明確押注玻璃基板 這一革命性材料，尋求在超大封裝尺寸和成本效益上實現顛覆式創新，爭奪下一代大規模數據中心和客戶端市場的領導權。
AMD 作為 Chiplet 架構的設計先行者，通過高效利用 TSMC 的先進封裝技術（如將異質鍵合應用于3D V-Cache），實現了極高的產品創新速度和性能功耗比，證明了設計驅動的 Fabless 模式同樣能在前沿競爭中取得勝利。
這場圍繞封裝的技術軍備競賽，已從單純追求晶體管尺寸微縮，轉向追求互連密度、集成規模和系統效率。未來數年內，隨著玻璃基板的投入商用和異質鍵合技術的普及，期待芯片的性能邊界將再次被大幅拓寬，為 AI、HPC 和邊緣計算帶來前所未有的計算能力。
