美光在美國圣何塞發布LPDDR6官方白皮書,報告文檔為JEDEC 微電子行業全球標準配套技術資料,全文 34 頁。

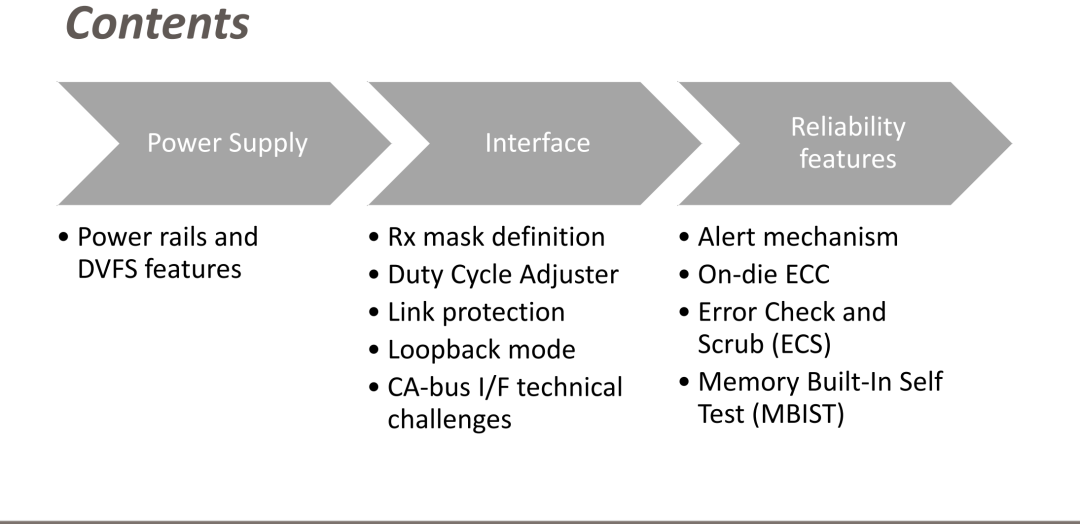

報告被拆解成LPDDR6的 三大核心技術模塊:電源供電體系、高速信號接口、硬件可靠性機制,橫向對標 LPDDR3/LPDDR4X/LPDDR5/LPDDR5 歷代規格,是移動 DRAM、車載 / 邊緣 AI 內存硬件設計的權威參考素材。
報告原文完整內容,歡迎加入知識星球獲取!讓芯科技圈成為您身邊的半導體和AI專家知識庫!

下面進入報告正文內容:

一、LPDDR6 全新供電系統:永久雙域 DVFS,寬負載功耗最優解

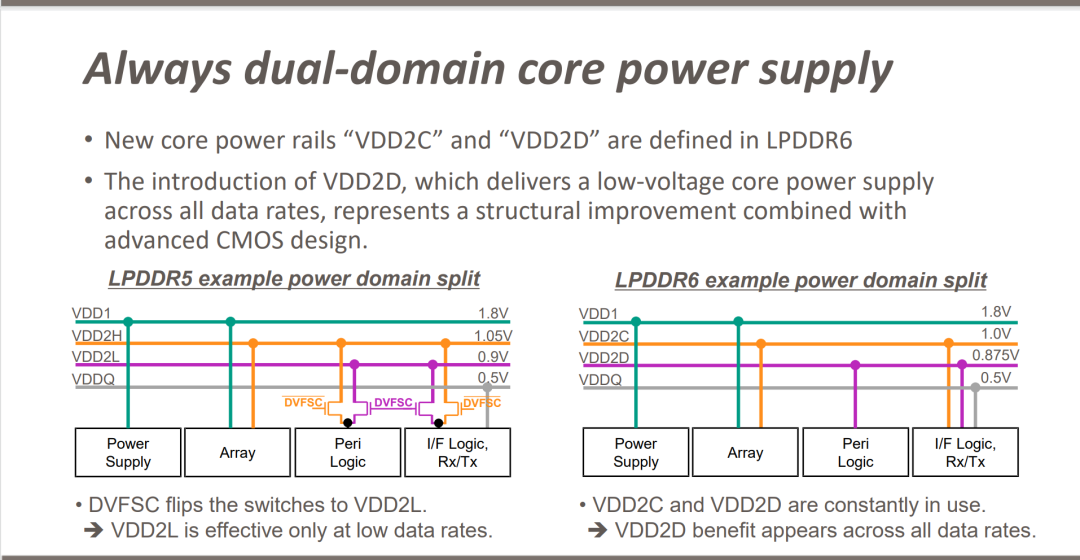

梳理歷代供LPDDR3、LPDDR4X、LPDDR5X與 LPDDR6 革新架構,最核心突破是永久雙核心電源軌 VDD2C+VDD2D,徹底解決 LPDDR5 僅低速場景才能切分雙域的短板。

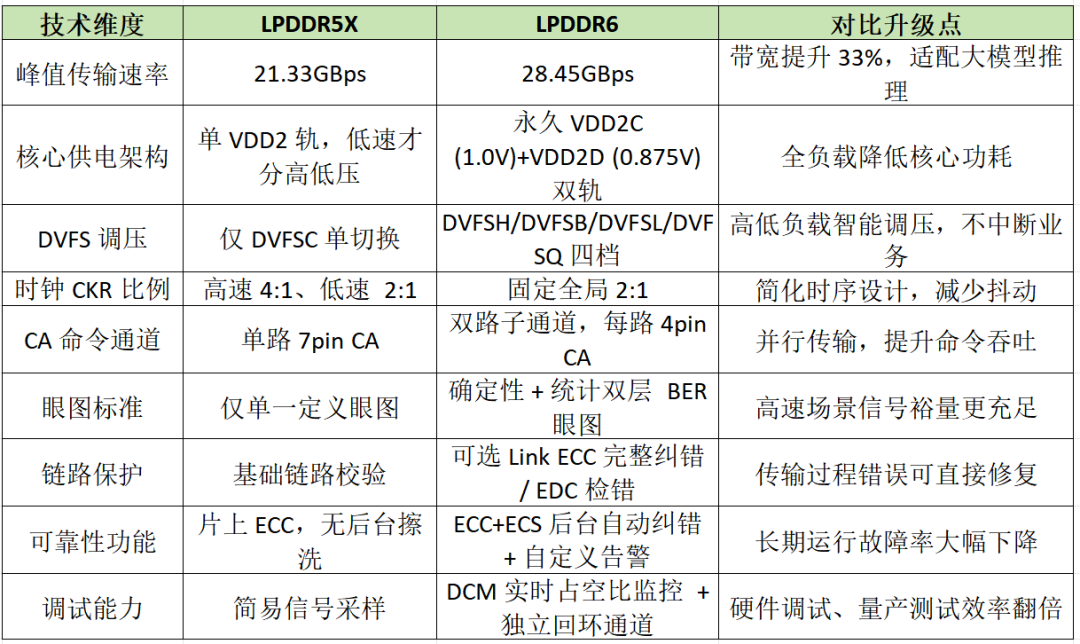

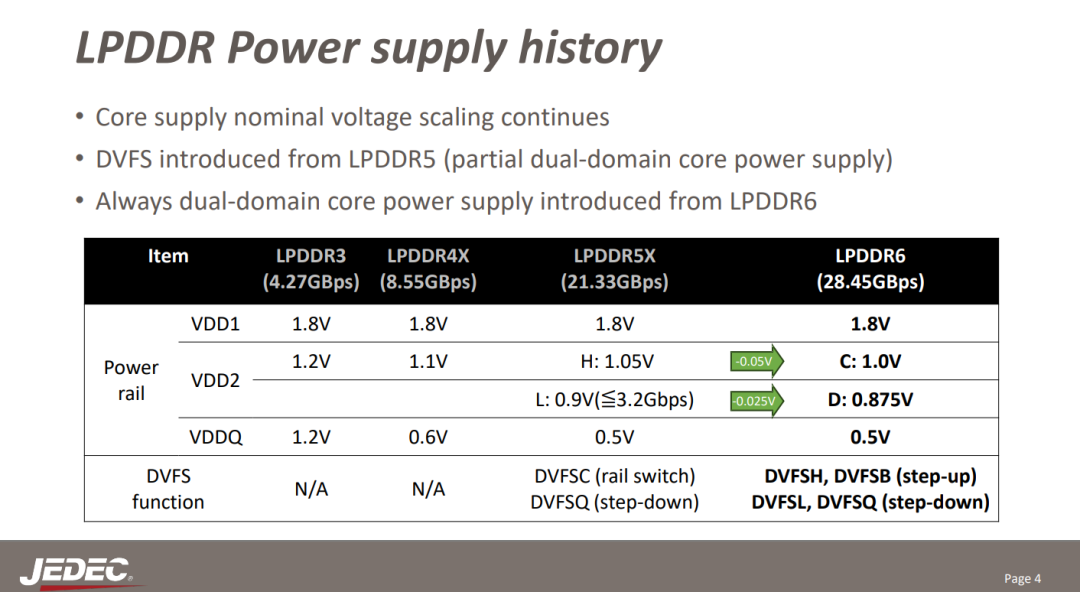

歷代電壓基線對比LPDDR3:VDD2=1.2V;LPDDR4X:VDD2 高低速分 1.1V/0.9V;LPDDR5X:VDD2=1.05V (H)/0.9V (L);LPDDR6 固定兩路核心電壓:VDD2C 標準 1.0V、VDD2D 標準 0.875V,IO 統一 0.5V,VDD1 維持全代統一 1.8V 不變。

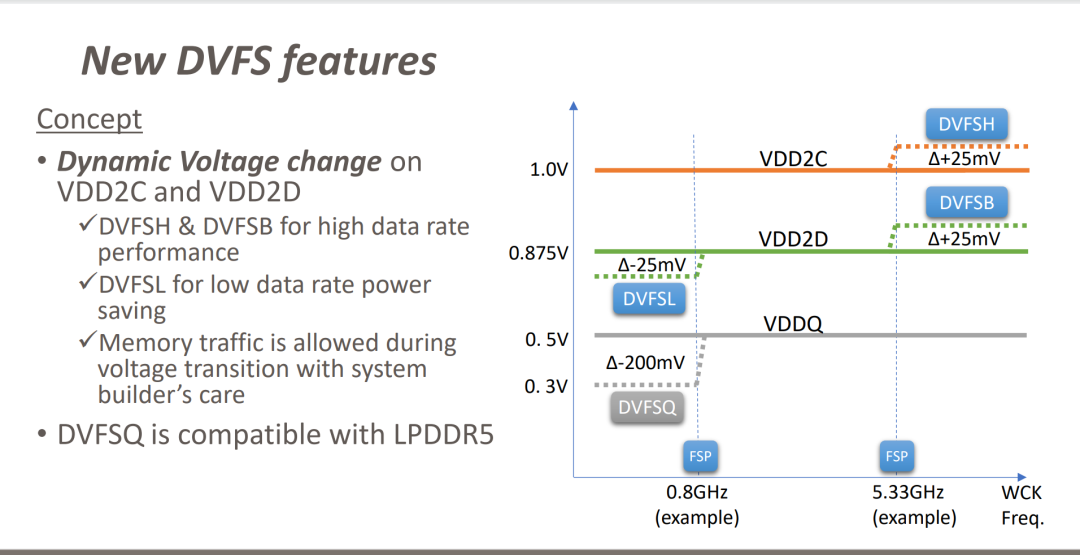

四代分層 DVFS 動態調壓機制 LPDDR5 僅支持 DVFSC 單一切換,LPDDR6 新增四套獨立調壓邏輯:高速場景 DVFSH/DVFSB 給 VDD2C/VDD2D 上浮 + 25mV 保證高頻裕量;低負載 DVFSL 同步下拉兩路核心電壓 - 25mV 省電;DVFSQ 沿用前代特性,可將 IO 電壓從 0.5V 降至 0.3V,電壓切換過程中允許內存正常讀寫,無需停機鎖存數據,大幅降低系統調度損耗。
電源阻抗約束升級 VDD2C/VDD2D 高低頻阻抗上限統一收緊至 55mΩ(2MHz)、135mΩ(20MHz),低于 LPDDR5 單軌阻抗標準,配套雙軌設計抑制高速讀寫的電壓紋波,避免 AI 高并發負載下內存時序漂移報錯。
二、LPDDR6 高速信號接口:雙子通道 + 全鏈路信號補償,速率直達 28.45GBps
報告覆蓋接收眼圖、占空比校正、鏈路 ECC、回環測試、CA 命令總線五大接口革新,相比 LPDDR5 信號完整性、傳輸效率實現全面升級。

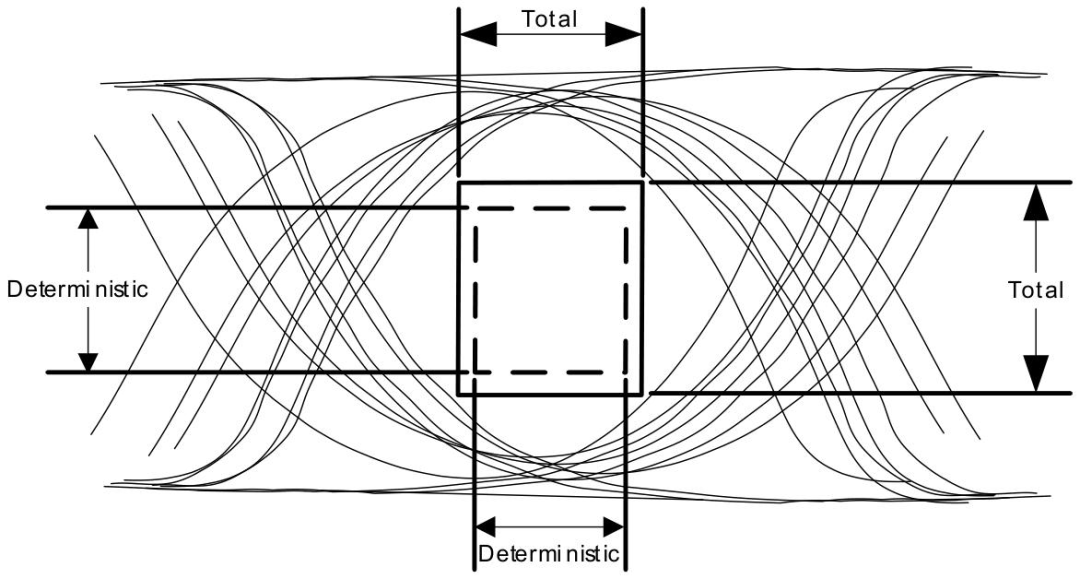

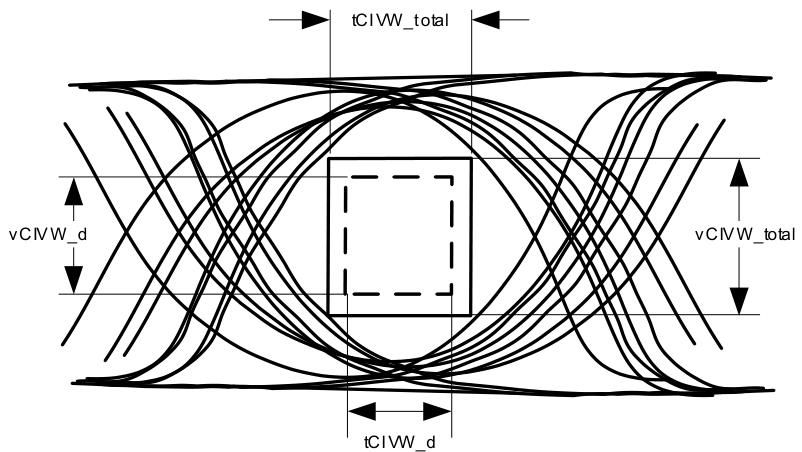

CA總線眼圖參數

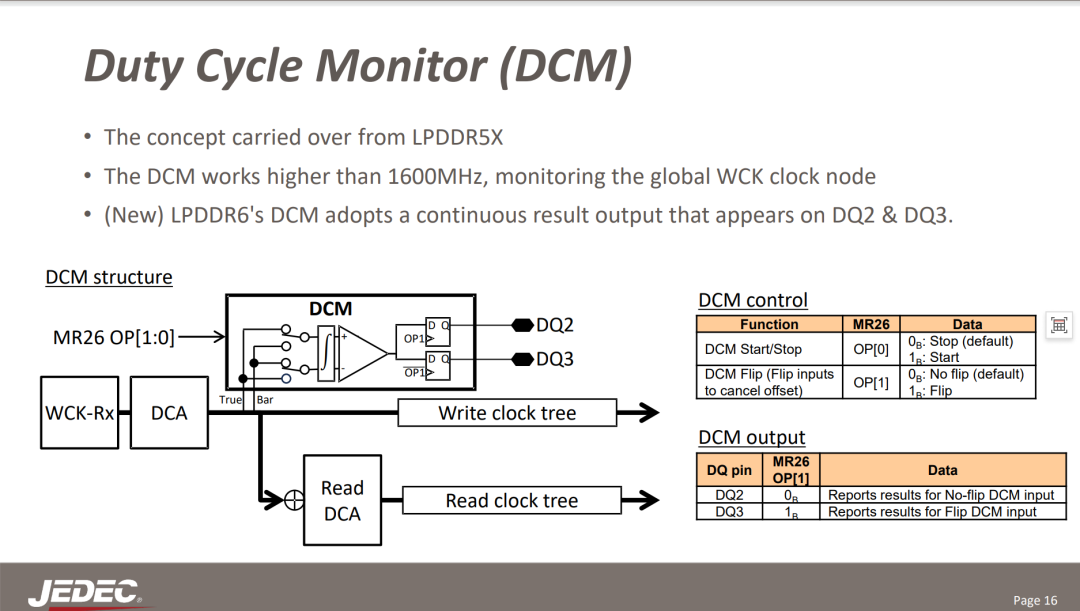

DCM硬件框圖


五、LPDDR6可靠性硬件機制:片內自愈加實時告警,適配車載和算力嚴苛環境

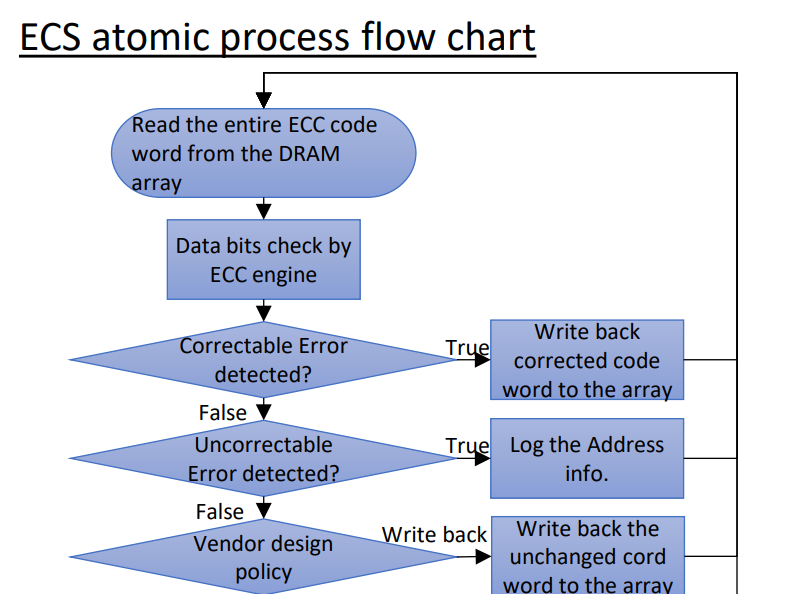

報告記錄Alert 告警、片上 ECC、ECS 自動檢錯修復、MBIST 內置自測四大原生可靠性模塊,全部為 LPDDR5 功能增強版,大幅降低 7×24 小時不間斷運行的宕機風險。
1)多故障統一 Alert 告警總線
共用開漏式 Alert 引腳,通過 MR99/MR100 寄存器自定義需要上報的故障類型,覆蓋行激活超限、鏈路多比特錯、片內多比特錯、CA 命令校驗錯誤 8 類故障,故障日志鎖存至 MR97 只讀寄存器,主機無需輪詢即可快速定位內存硬件隱患,LPDDR5 告警類型少且無法自定義屏蔽。

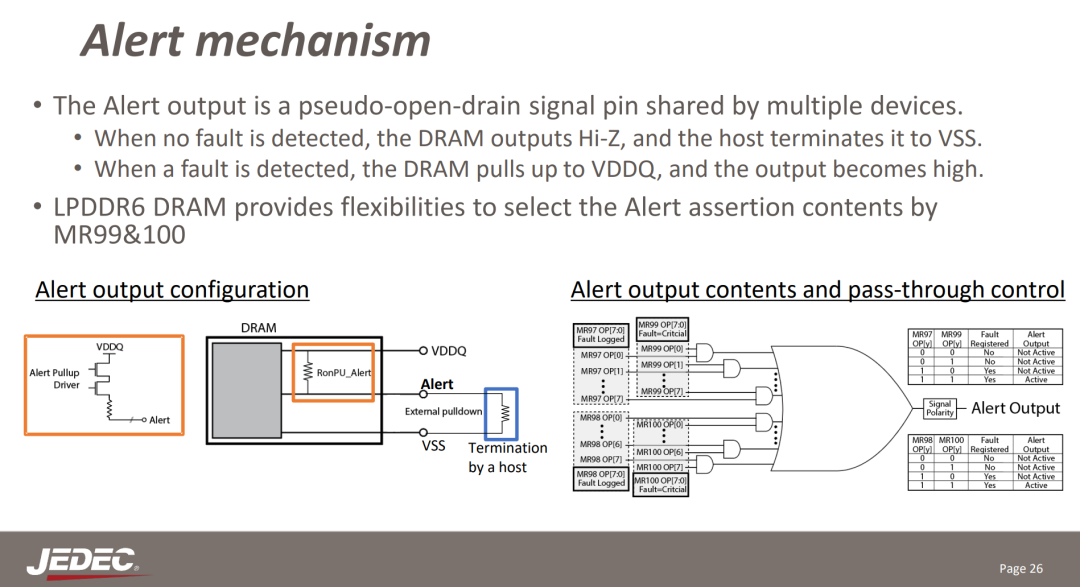

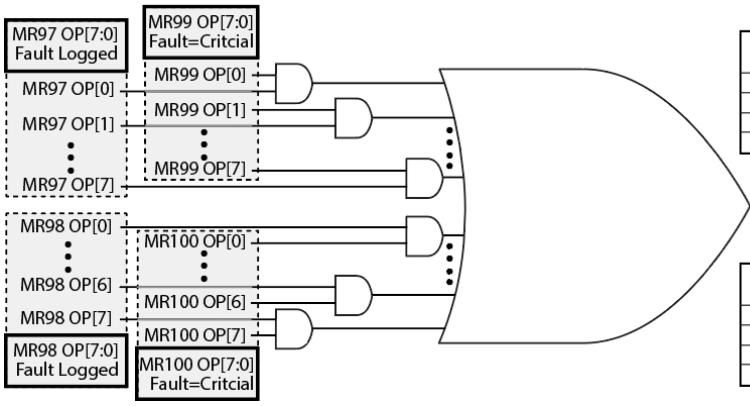

Alert告警邏輯門電路

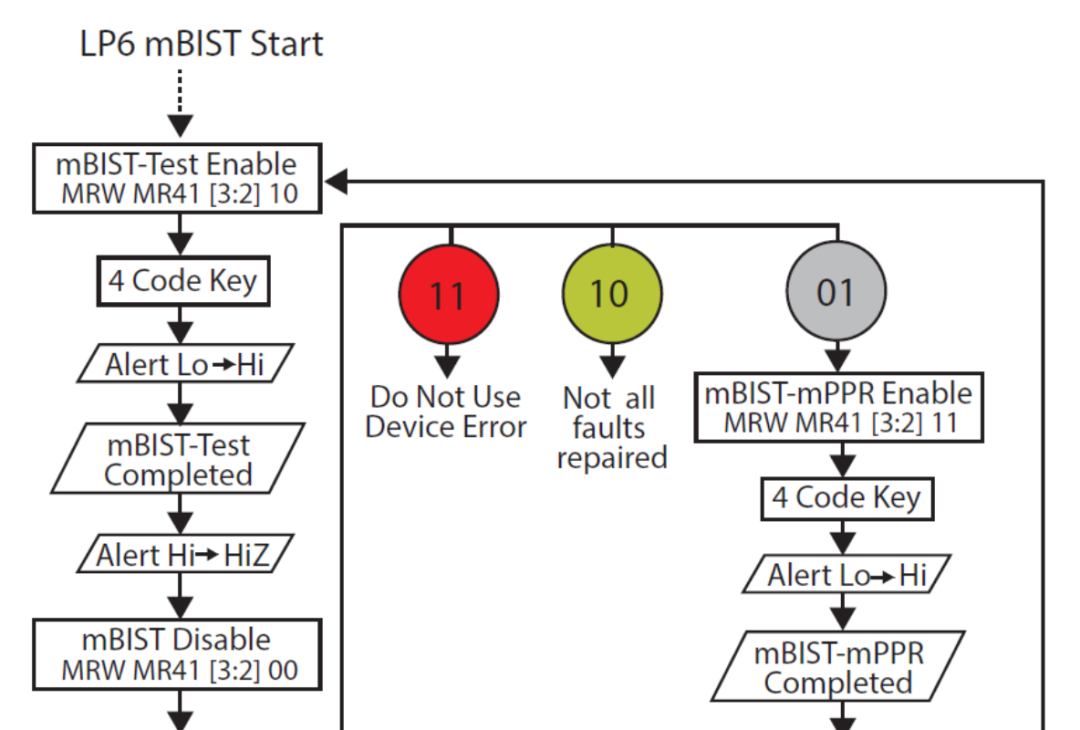

BIST完整操作流程
