1. 概述
定義：FOC是一種通過解耦電機定子電流的磁場分量（d軸）和轉矩分量（q軸），實現高性能電機控制的技術。
核心目標：模擬直流電機的控制特性，實現交流電機的高效、低噪、寬調速控制。
別名：矢量控制（Vector Control）。
2. 無感FOC核心原理
磁場定向：將三相電流（ABC坐標系）通過坐標變換分解為：
d軸電流（Id）：產生磁場的分量（勵磁分量）。
q軸電流（Iq）：產生轉矩的分量（轉矩分量）。
坐標變換：
Clark變換：三相靜止坐標系（ABC）→ 兩相靜止坐標系（αβ）。
Park變換：兩相靜止坐標系（αβ）→ 旋轉坐標系（dq，與轉子磁場同步）。
逆變換：將控制后的dq軸信號還原為三相電壓信號（逆變器驅動）。
3. 關鍵步驟

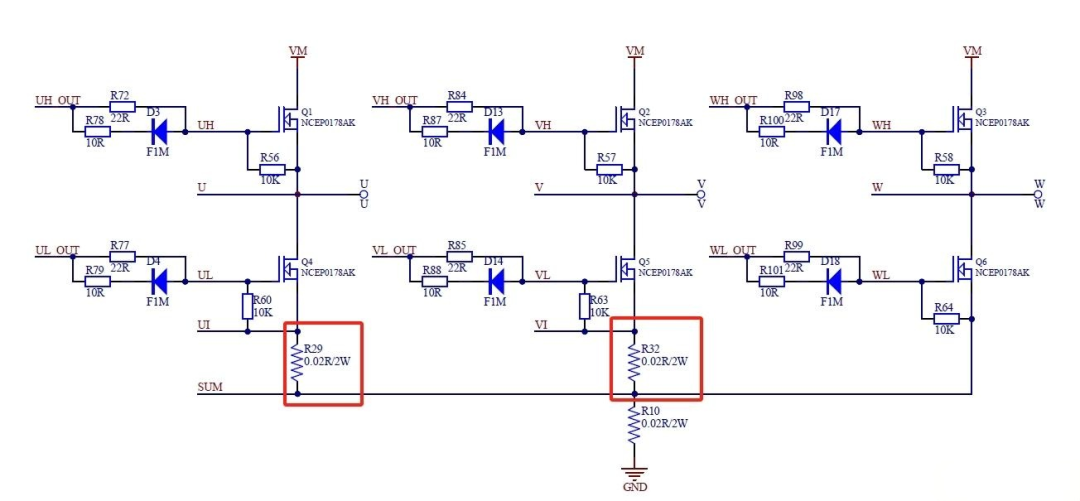

1. 電流采樣：測量電機三相電流。一般有單電阻，雙電阻和三電阻三種電流檢測方式進行測量。APM32M3514_MOTOR EVAL使用R29、R32雙電阻進行U、V兩相電流采樣，通過計算得到W相電流。
2. 坐標變換（Clark + Park）：
依賴轉子位置信息電角度（編碼器、霍爾傳感器或無傳感器估算）。APM32M3514使用SMO+PLL方式獲取轉子位置。

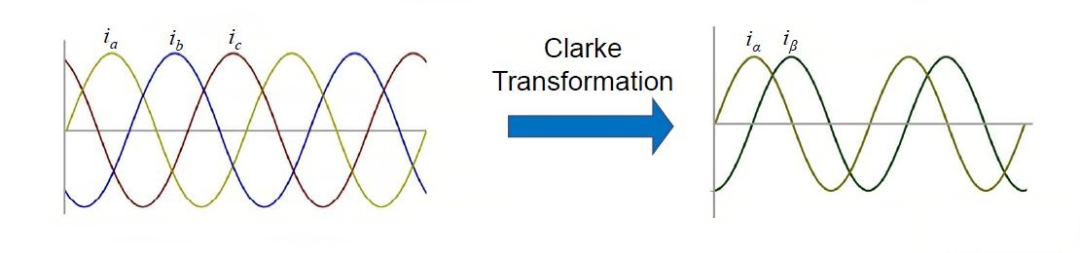

Clark變換：通過Clarke變換將測得的電機相電流Ia，Ib，Ic轉換為αβ參考坐標系中的兩個正交分量Iα和Iβ。

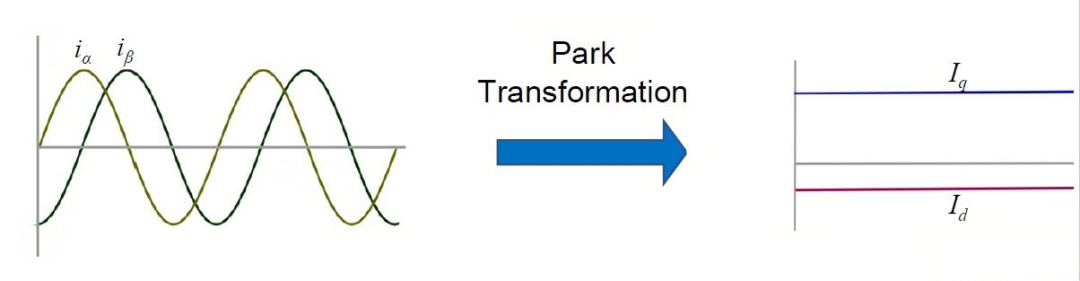

Park 變換：使用估算的轉子磁通角通過Park 變換將αβ轉換為dq參考坐標系中的兩個正交分量。
3. PI控制：

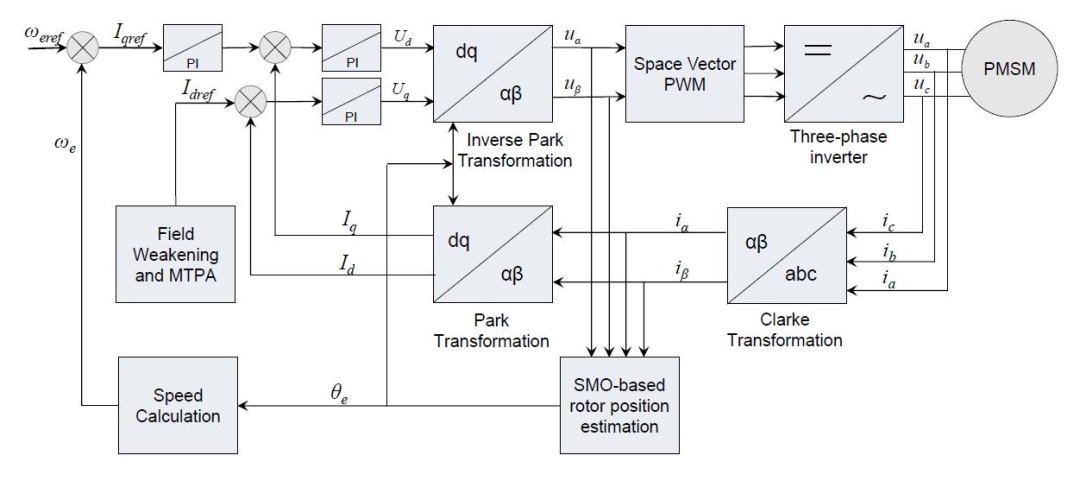

獨立控制Id（通常設為0以實現最大轉矩）和Iq（響應轉矩需求）。由上圖可以明顯得到電流環目標Iqref是由速度環PI控制的到的結果，以滑膜觀測得到的速度與設定的目標轉速進行誤差運算得到。Id一般在不考慮MTPA和弱磁算法時，一般輸出給定為0。
4. 逆Park變換 + SVPWM：
將dq參考坐標系中的校正電壓轉換回abc參考坐標系中的電壓。通過一些功率切換技術將這些電壓施加到電機端子，生成逆變器開關信號。
空間矢量脈寬調制（Space Vector Pulse Width Modulation, SVPWM）是驅動兩級電壓源逆變器的傳統技術，具有以下優勢：
? 改善相電壓的諧波內容
? 將直流總線利用范圍提高約15%

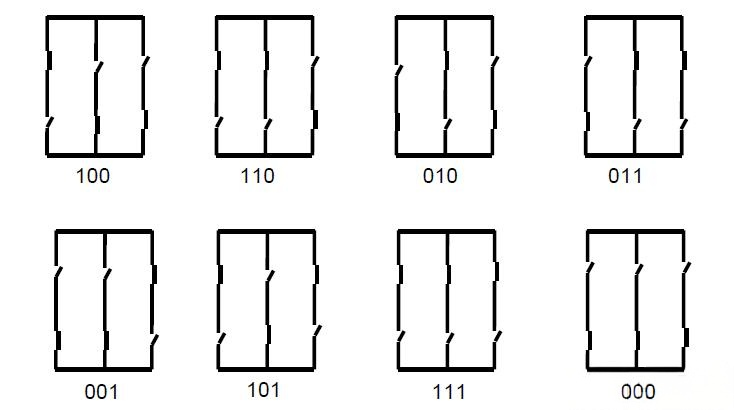

逆變器每相輸出可以是兩種狀態中的任一種：連接到負電源軌時為0，連接到正電源軌時為1。因此，三相逆變器可以有23 = 8 種可能的狀態，如下圖所示：
5. 轉子位置反饋：
有傳感器：編碼器、旋變。
無傳感器：滑模觀測器（SMO）、模型參考自適應（MRAS）、高頻注入（HFI）。
滑模觀測器（SMO）是一種非線性觀測器，用于根據測得的輸入和輸出估算可觀測系統的內部狀態。在此應用中，SMO 用于估算PMSM 的反電動勢。與傳統線性反電動勢轉子位置和速度估算相比，使用SMO 的主要優勢在于，當存在未知信號和不確定性時，SMO 的穩健性極高
想具體了解滑膜觀測器如何實現，可參考這份博客：https://zhuanlan.zhihu.com/p/416224632
4. 優勢
高性能：寬調速范圍、快速動態響應（如零速滿轉矩啟動）。
高效率：最小化銅損和鐵損。
低振動/噪音：平滑轉矩輸出。
兼容性：適用于永磁同步電機（PMSM）、無刷直流電機（BLDC）等。
5. 挑戰與解決方案
依賴轉子位置：
傳感器成本高 → 無傳感器FOC。
低速精度差 → 高頻注入法。
參數敏感性：電機參數（電阻、電感）變化影響性能 → 在線參數辨識。
計算復雜度：需實時處理坐標變換和PID → 高性能MCU（DSP）。
6. 對比其他控制方法
7. 總結
無傳感器FOC：降低成本，提高可靠性。
AI優化：自適應PID參數整定。
集成化：SoC 簡化開發。
