在摩爾定律的征途中，28nm 是一個極具分水嶺意義的節點。它不僅是平面晶體管（Planar FET）的巔峰之作，更是解決柵極漏電難題的關鍵轉折點。而這背后的核心功臣，正是 HKMG（High-k Metal Gate） 技術。
在 28nm 之前，業界長期使用二氧化硅（SiO2）作為絕緣層。但隨著制程微縮，SiO2 減薄至不足 2 納米（約 5 層原子厚度），量子隧穿效應導致漏電急劇增加，芯片發熱失控。
HKMG 技術通過兩大革命性材料的組合破解了這一困局：
High-k（高介電常數材料）： 通常采用鉿基氧化物（HfO2）。由于其介電常數遠高于 SiO2，可以在保證電容耦合能力（增強驅動電流）的同時，增加物理厚度，阻斷電荷隧穿，從而將柵極漏電降低 100 倍以上。
Metal Gate（金屬閘極）： 傳統的硅閘極會產生“多晶硅耗盡效應”，降低效率。改用金屬閘極后，消除了耗盡層，顯著提升了開關速度并降低了功耗。

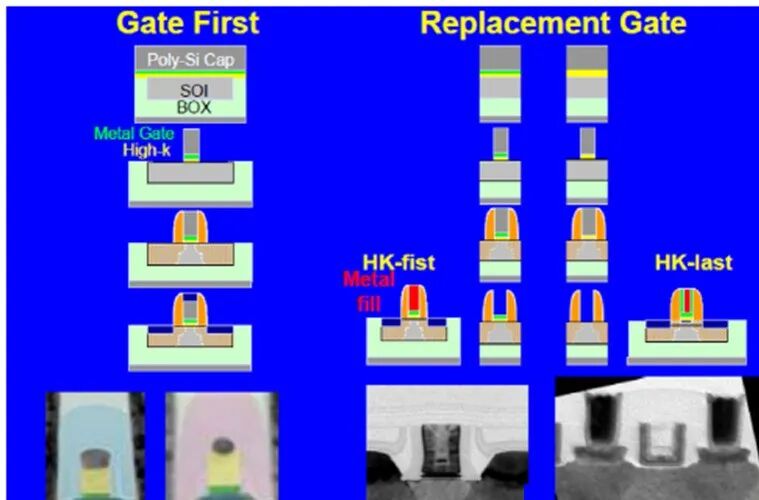

在 28nm HKMG 的產業化過程中，曾上演過著名的“工藝路徑之爭”：
Gate-First（閘極優先）： 以 IBM 聯盟（含三星、GF）為代表。優點是制程與傳統工藝接近，芯片面積更小。但挑戰在于，由于金屬閘極需經歷后續的高溫退火，容易導致閾值電壓偏移，控制難度極大。
Gate-Last（閘極最后）： 以 Intel 和臺積電（TSMC）為代表。這種方案先做“犧牲柵”，在所有高溫步驟完成后再填充金屬閘。雖然制程復雜、成本略高，但性能一致性極佳，良率更高。
最終結果： 憑借極高的量產穩定性和性能表現，Gate-Last 路線在 28nm 節點大獲全勝，成為了后續 16/14nm 及更先進制程的統一標準。
時至今日，盡管先進制程已邁向 2nm，但 28nm HKMG 依然是市場的“常青樹”：
性能平衡： 相比 28nm PolySiON（傳統工藝），HKMG 版本的速度提升了約 30%，漏電降低了 50% 以上。
應用廣泛： 從車規級芯片、IoT 設備到圖像傳感器（CIS）和顯示驅動（DDIC），HKMG 工藝提供了極高的性價比。
承上啟下： 它是平面工藝通往 FinFET 工藝的橋梁，也是 FD-SOI（全耗盡絕緣體上硅）技術的重要基礎。
28nm HKMG 不僅僅是一次材料的更換，它代表了人類在原子尺度上操控電荷的智慧結晶。正是這一技術的成熟，才支撐起了我們手中各種高性能、長續航的智能設備。
