隨著金剛石在高功率電子器件、量子傳感、場發射器件以及掃描隧道顯微鏡（STM）探針等領域的應用不斷深化，硼摻雜金剛石（IIb型金剛石）已成為關鍵功能材料之一。硼摻雜不僅賦予金剛石可調的電學特性，其在晶體表面和近表層的空間分布均勻性，更直接影響器件的電子穩定性、探針成像一致性以及量子與場發射性能。
然而，現有的硼含量表征手段，如 FTIR、SIMS、拉曼光譜或 XPS，多以宏觀或平均信息為主，難以分辨納米尺度上的局域摻雜起伏。這一限制在 STM 探針制備等應用中尤為突出，因為實際參與隧穿的有效區域尺寸往往小于 1 nm，對局域電子結構極為敏感。
近日，烏克蘭國家科學院超硬材料研究所與德國慕尼黑工業大學（TUM）等機構的研究團隊，提出了一種基于半導體金剛石探針的差分掃描隧道顯微（STM）拓撲方法，實現了對硼摻雜金剛石表面相對硼分布的納米級定量成像。相關成果以“Relative distribution of boron on boron-doped diamond surfaces studied by STM with a semiconducting diamond tip”為題，發表于 Diamond & Related Materials 期刊。
該方法的核心思路是：在恒電流 STM 模式下，對同一區域在兩個非常接近的偏壓條件下進行掃描，并對所得形貌圖進行差分處理。由于真實表面形貌在兩次掃描中基本一致，差分后形貌信息被抵消，剩余信號主要反映由偏壓變化引起的隧穿電流差異。在重摻硼金剛石中，隧穿電流與局域態密度密切相關，而局域態密度又與硼摻雜水平近似成正比，因此差分信號可直接表征表面硼摻雜的相對分布情況。
研究中使用的 STM 探針同樣由高濃度硼摻雜金剛石制成，相比金屬探針，其在極小隧穿距離和低電流條件下仍具備良好的穩定性和分辨率，為精細測量提供了保障。
在對 HPHT 法生長的 IIb 型金剛石樣品進行對比研究后，團隊發現：
{100} 晶向金剛石表面硼分布明顯不均，局域起伏可達 25–30%；而 {111} 晶向樣品的硼分布更為均勻，起伏通常低于 10%。
同時，在所研究的硼濃度范圍內，提升整體摻雜水平并未顯著改善表面均勻性，表明硼分布差異主要受晶向相關生長機制控制。研究還觀察到，不同晶向在拋光磨痕深度上存在差異，進一步印證了金剛石表面在力學和電子性質上的各向異性。
總體來看，該差分 STM 方法為硼摻雜金剛石表面均勻性的快速、非破壞、納米級評估提供了一種新工具，對金剛石 STM 探針篩選、量子與場發射器件設計以及高一致性功能金剛石材料開發具有重要參考價值。

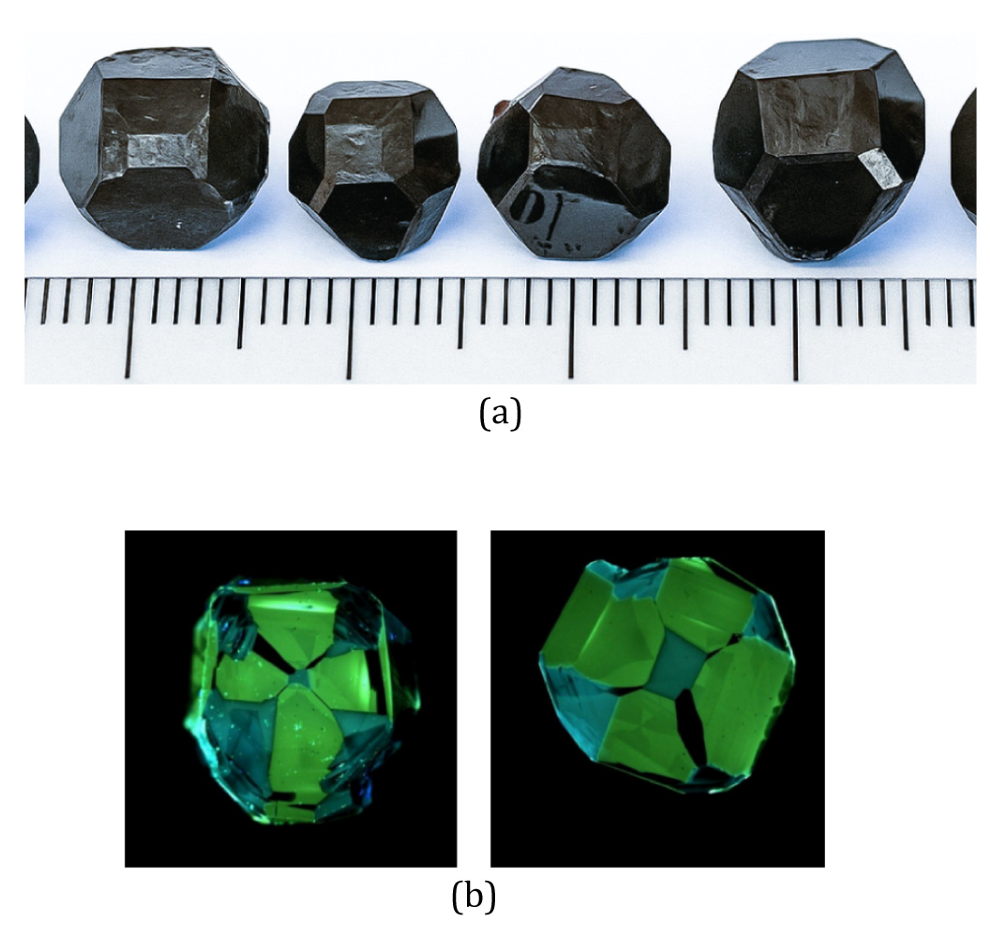

圖1. (a) 采用HPHT法生長并經差分掃描隧道顯微鏡形貌檢測的合成IIb型金剛石單晶（5–10克拉）。(b) 在紫外光照射下，從所示晶體切割而成的厚度為0.5毫米的平面平行金剛石薄片。

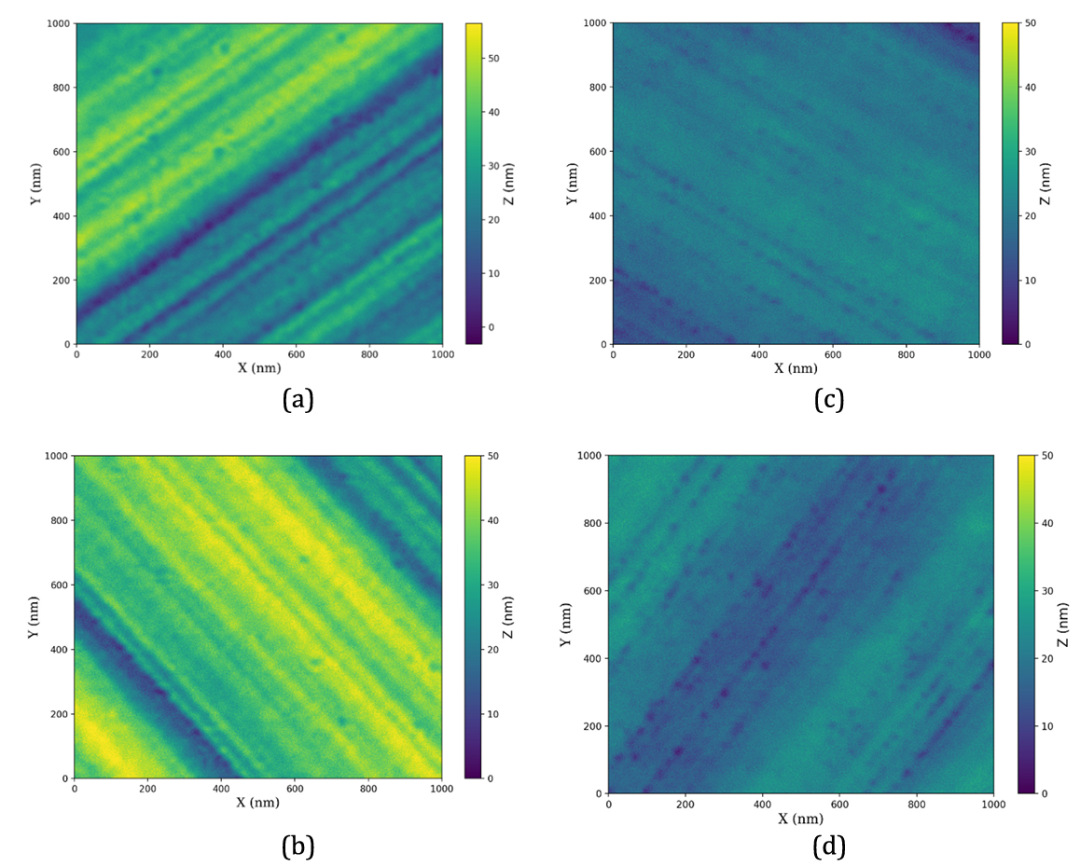

圖2. 機械拋光硼摻雜金剛石表面的彩色編碼二維掃描隧道顯微鏡圖像（1×1 μm2，20×）。(a, b) 立方{100}生長區；(c, d) 八面體{111}區。體硼濃度：(a, c) (2.0 ± 0.2) × 103 cm3；(b, d) (3.8 ± 0.2) × 102? cm3。溝槽深度：{100}區段為15–45 nm；{111}區段為5–30 nm。

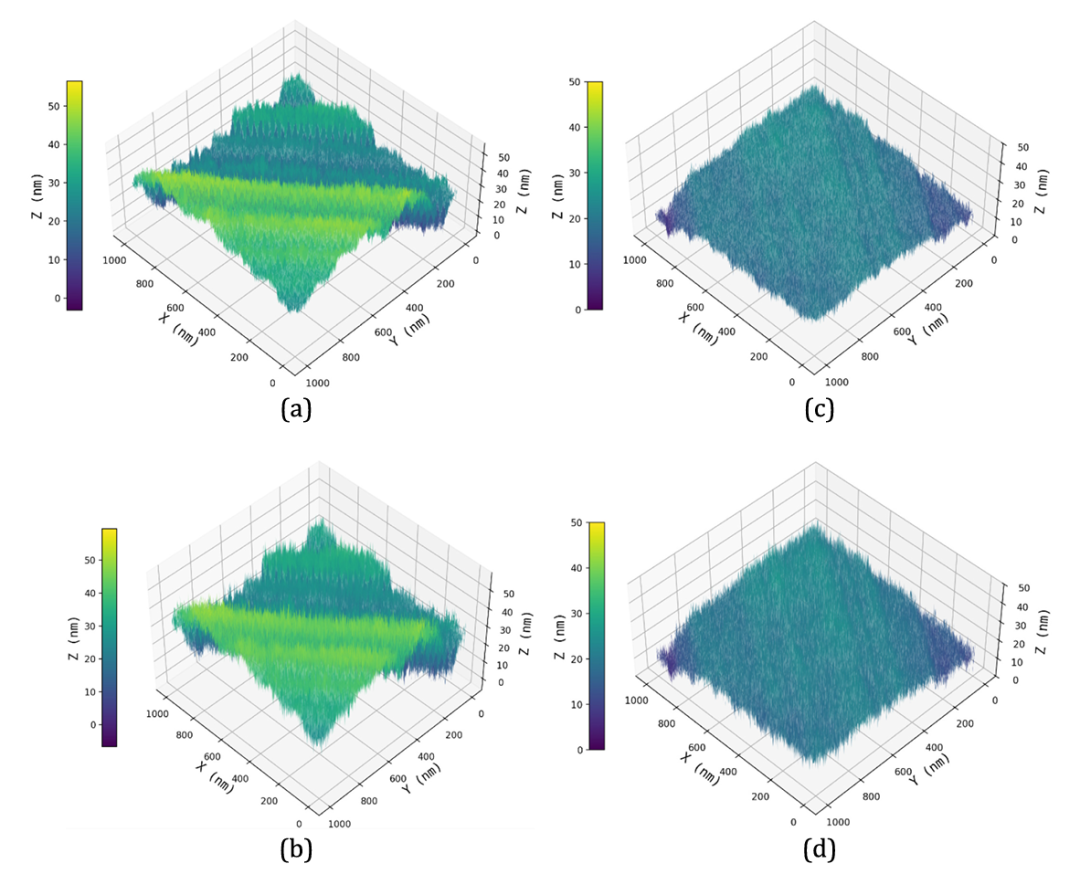

圖3. 硼摻雜金剛石表面區域的彩色編碼三維掃描隧道顯微鏡圖像（對應圖2(a,c)所示區域）：(a,b)對應立方{100}區段，(c,d)對應八面體{111}區段。每組圖像中的圖像分別在不同隧道電壓下獲得：V? = 100 mV（a,c）和V? = 110 mV（b,d）。隧道電流I 每組圖像分別在不同隧道電壓下獲得：V? = 100 mV（a, c）與V? = 110 mV（b, d）。所有圖像的隧道電流均為I = 0.1 nA。經傅里葉變換紅外光譜測定，兩樣品的體硼濃度均為(2.0 ± 0.2) × 102? cm?3。，該值由傅里葉變換紅外光譜法測定。
