富加鎵業MOCVD外延片助力氧化鎵功率器件全鏈路貫通

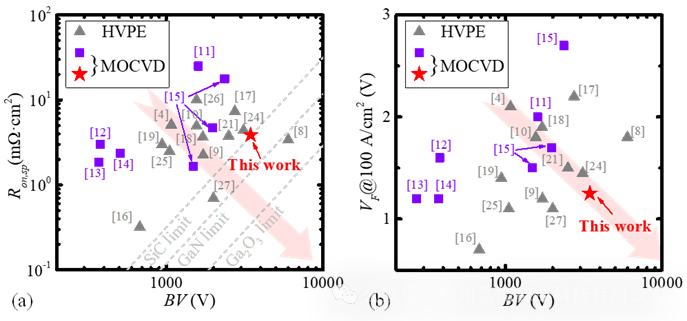

近日，基于杭州富加鎵業科技有限公司（以下簡稱富加鎵業）提供的高質量MOCVD厚膜外延片，福州大學團隊成功制備出高性能氧化鎵垂直型功率肖特基二極管，在公開發表的基于MOCVD外延制備的功率肖特基二極管中，PFOM性能國際最優（3.07 GW/cm²）；從產業應用角度，在公開發表的基于MOCVD和HVPE外延制備的氧化鎵功率肖特基二極管中，導通電壓與耐壓的綜合性能最優。該工作于2025年9月2日發表在Applied Physics Letters（https://doi.org/10.1063/5.0276330）上。

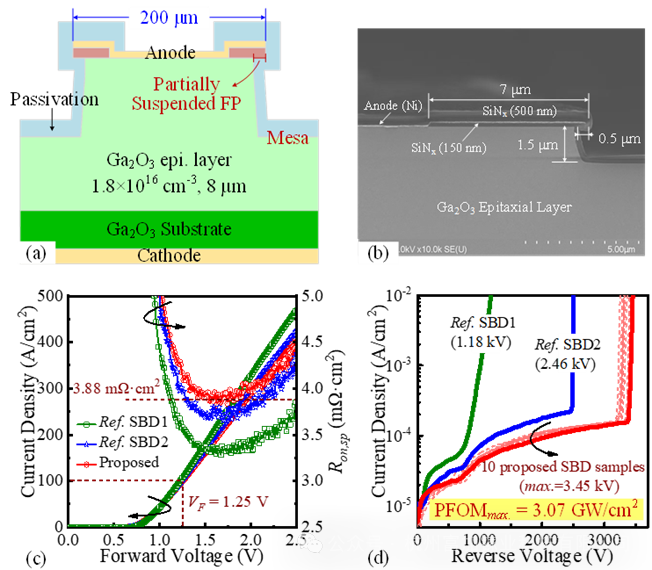

研究團隊通過器件終端結構設計和工藝創新，制備具有部分懸空場板的肖特基二極管器件，優化器件邊緣表面電場分布并降低介質層內電場分布，有效避免提前擊穿的發生，提升器件耐壓水平，實現3.45 kV的高擊穿電壓、3.88 mΩ·cm2的低比導通電阻以及1.25 V的低導通壓降。

除了器件終端結構設計和工藝創新外，高質量的外延層，尤其是外延薄膜的遷移率，是制備高性能氧化鎵功率器件的關鍵。外延薄膜的遷移率與功率器件的導通損耗密切相關，直接反映了外延薄膜的雜質散射和缺陷密度水平。上述工作中所用MOCVD外延片的相同工藝制備的霍爾測試陪片的遷移率在~150 cm²/(V·s)，有力支撐了高性能氧化鎵功率器件的實現。

隨后，富加鎵業在氧化鎵MOCVD同質外延技術方面再次取得突破，經國家權威檢測機構——中國計量科學研究院測試表明，厚度超10μm的氧化鎵同質外延片的遷移率達到181.6 cm²/V·s，基于該外延工藝的6英寸氧化鎵同質外延片的器件流片工作正在進行中。

未來富加鎵業將為下游科研與產業用戶提供高質量氧化鎵外延片產品，助力我國高性能氧化鎵功率器件的全產業鏈貫通，加速氧化鎵高壓大功率電力電子器件產業的快速落地。

產品介紹：

設備：

公司研制了國際上首臺具備“一鍵長晶”EFG設備，可以滿足2-6英寸晶體生長需求，目前獲得國內授權專利6項，國際授權專利4項，可提供設備及配套工藝包。

公司自行研制了全自動VB晶體生長設備，并在國內率先突破了6英寸單晶生長技術瓶頸，實現了大尺寸VB法單晶制備。目前獲得國內授權專利6項，國際授權專利4項，可根據客戶需求提供VB設備及工藝包。

公司結合氧化鎵脆性、容易解理特點，研發了2-6英寸氧化鎵單晶襯底研磨拋光設備，并根據客戶需要可提供成熟的研磨拋光及清洗工藝包。

單晶及外延片：

公司已經建立企業標準2項，獲得ISO9001質量體系認證，向市場提供10mm至6英寸的多種晶向的氧化鎵單晶襯底10mm至6英寸的MOCVD氧化鎵外延片及10×15mm MBE氧化鎵外延片。
