在多路輸出反激式電源中，如果希望每一路輸出都具備良好的調節精度，最常見的做法，是在反激級之后增加DC-DC后級穩壓器。
這個方法當然有效，但代價也很清楚：
更多器件、更大的PCB、更高的損耗，以及更復雜的系統。
而當系統輸入電壓進一步升高時，問題會出現在另一個維度上。
在 400 VAC 以上、甚至接近 600 VAC 的工作條件下，即使采用寬禁帶器件，如果無法實現可靠的零電壓開關（ZVS），主開關的開關損耗和溫升也會迅速放大。在 600 VAC 以上，很多設計被迫降低開關頻率來壓制損耗和溫升，結果是磁性器件變大、功率密度下降，系統設計空間被進一步壓縮。
因此，在高壓應用中，是否能夠實現可靠的 ZVS，將直接影響系統在效率、功率密度和熱設計方面的取舍。
單級、多路、無 DC-DC 后級
這次的方案選擇了一條不同的路徑：
單級反激式拓撲
三路獨立調節輸出
不使用 DC-DC 后級穩壓器
系統工作在 90–670 VAC 超寬輸入范圍，輸出為 5V/2.5A、12V/1A和24V/1.5A, 總輸出功率為60W。
關鍵在于：能量在任一時刻只被引導到一路輸出。

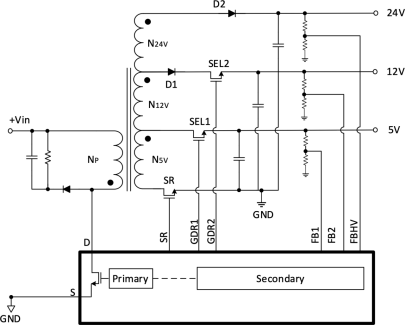

圖1. 具有獨立反饋的多路輸出反激式電源
通過輸出選擇機制，控制選通開關（SEL1 / SEL2），避免了多路同時導通帶來的交叉調節問題。為確保這一點，需要對各路輸出的反射電壓VOR進行合理設計，使其滿足：
V(OR(5V) ≤ V(OR(12V) < V(OR(24V)
這樣可以確保當能量釋放到5V或12V輸出時，24V輸出上的二極管D2始終保持反向偏置。最高VOR值通常設置在200至250V之間，既為初級開關預留充足裕量，又能確保次級側能量快速釋放。更快的放電速度使系統更傾向于工作在不連續導通模式（DCM），從而降低由于連續導通模式(CCM)造成的開關損耗和二極管反向恢復損耗風險。
自適應 ZVS：隨工況變化而動態維持零電壓開關
在 670 VAC 這樣的輸入條件下，ZVS 已不再只是效率優化手段，而成為決定系統設計空間的重要因素。
這里ZVS的實現并不需要額外增加輔助電路，而在于如何有效利用系統中已有的同步整流（SR）器件。

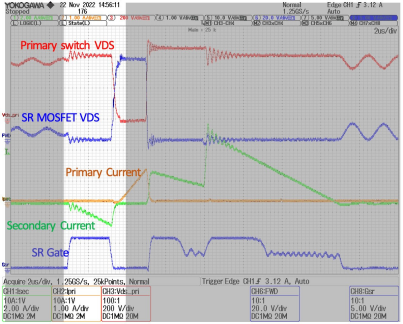

圖2. ZVS工作方式
當次級放電電流斷續時，在初級開關導通前，將SR打開，從而產生一個反向電流。該反向電流從5V輸出電容，經選通開關SEL1的體二極管，流入次級地。當SR關斷時，能量換向回到初級側，并產生相應的反向電流，有效地釋放1700V GaN開關兩端的電壓，從而實現零電壓開關。更重要的是，這一過程是自適應的：
隨輸入電壓變化
隨負載變化
隨系統參數變化
SR 的導通時序和持續時間都會動態調整，確保 ZVS 在整個工作范圍內都能可靠維持，而不是“只在某個點成立”。
實測結果：在高壓下，差異會被放大
在 670 VAC、60 W 的工作條件下，對比是否采用 ZVS 控制，結果非常直觀：
系統效率提升接近 1%
IC 溫升降低到原來的約三分之一
開關 dv/dt 降低，傳導 EMI 改善
在高壓應用中，1% 的效率提升并不是一個“漂亮數字”，而是直接轉化為熱設計、可靠性和器件余量的巨大差異。

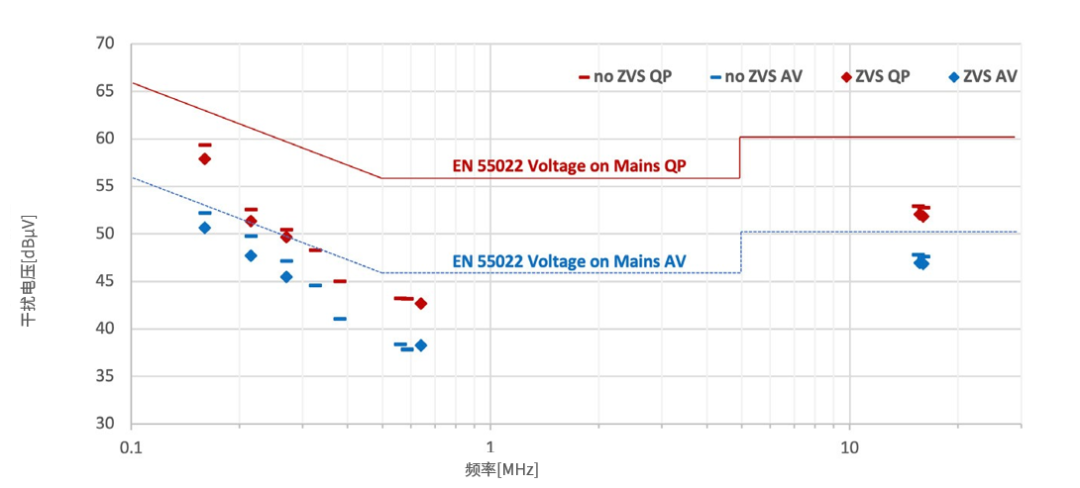

(c) 傳導輻射，輸入電壓230VAC

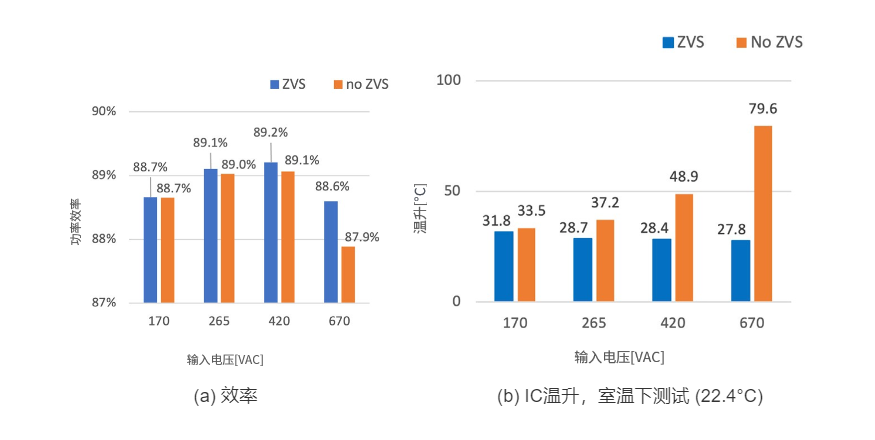

圖3. ZVS控制帶來的溫升和EMI性能改善
多路輸出的調節精度
在 170–650 VAC 輸入范圍內，各路輸出從空載到滿載的調節誤差均保持在 ±1% 以內，且無需任何 DC-DC 后級穩壓器。這說明在系統層面，多路輸出的精準調節并不是必須通過“堆級數”來解決的問題。

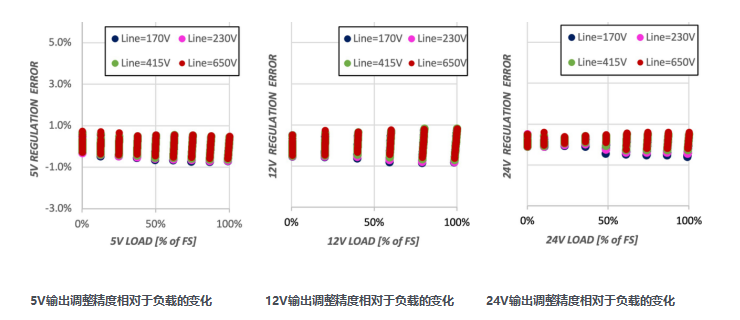

圖4. 輸出調整精度相對于負載的變化
總結
在工業級高壓應用中，多路輸出反激式電源面臨的挑戰，早已不是單一維度的問題：
多路輸出調節
超寬輸入范圍
開關損耗與熱設計
EMI 約束
通過1700 V GaN 器件、自適應 ZVS 控制以及合理的能量分配機制，單級反激拓撲在高壓、多路輸出應用中，在效率、熱性能、EMI 表現以及系統復雜度等多個關鍵維度上均展現出明顯優勢。
ZVS的優勢在低壓條件下或許并不顯著；但當輸入電壓被拉高到數百伏等級時，這些系統級優勢會被迅速放大，其工程價值也隨之更加清晰。
