22nm FinFET工藝流程深度解析：工藝技術細節與行業前沿

芯科技圈將深入解讀Threshold Systems Inc.發布的《22nm FinFET Process Flow》技術報告，全面剖析這一先進半導體制造工藝的核心環節。報告聚焦"后柵極（Gate Last）"工藝架構，涵蓋從襯底準備到金屬化集成的完整流程，其專業深度適合半導體工程師、研究人員及愛好者學習。

小編在保持易懂的同時，盡可能還原技術細節，建議行業人士參考報告完整原文。

報告亮點：

 ?完整呈現22nm FinFET工藝的200余個步驟

 ?詳解雙 patterning、應力工程等關鍵技術突破

 ?包含Intel、TSMC等大廠工藝數據對比

 ?圖文并茂展示關鍵工藝截面圖與設備原理

主要內容索引：

一、工藝背景與核心創新

二、襯底準備與阱區定義

三、鰭片形成與隔離技術

四、柵極工程與間隔層優化

五、源漏工程與應力增強

六、金屬柵集成與接觸工藝

七、性能優勢與量產挑戰

八、技術演進與行業展望

一、工藝背景與核心創新

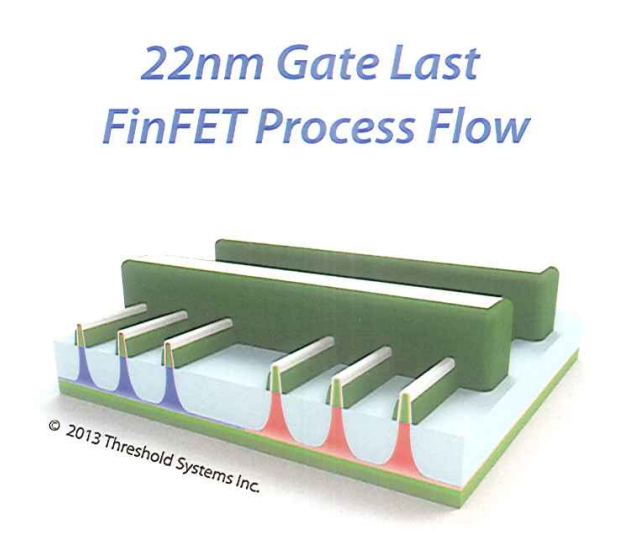

22nm節點是半導體工藝從平面晶體管向三維結構轉型的關鍵點。FinFET通過鰭片狀溝道實現柵極三面環繞，顯著提升柵控能力，抑制短溝道效應。報告采用"Gate Last"后柵極方案，先形成偽柵極再替換為高k金屬柵，避免高溫工藝損傷介質層。

核心創新包括：

?三維溝道結構：鰭片高度約30-40nm，寬高比>2:1，驅動電流提升37%

 ?雙 patterning技術：應對193nm光刻分辨率限制，實現亞40nm鰭片間距

 ?應力工程：PMOS采用SiGe嵌入，NMOS使用SiC或拉伸硅，載流子遷移率提升>50%

二、襯底準備與阱區定義

2.1 材料選擇與清洗流程

起始材料為P++型硅襯底（電阻率0.01Ω·cm），外延14Ω·cm的P型硅層厚度1μm。清洗序列采用：

?Piranha（H?SO?:H?O?）：去除有機殘留（溫度120°C，10分鐘）

?HF稀釋液：腐蝕原生氧化層（濃度0.5%，30秒）

?SC1（NH?OH:H?O?:H?O）：去除顆粒（比例1:1:5，70°C）

?SC2（HCl:H?O?:H?O）：絡合金屬離子（比例1:1:6，70°C）

 清洗后生長50?墊氧層，作為植入緩沖層。

2.2 阱區植入與激活

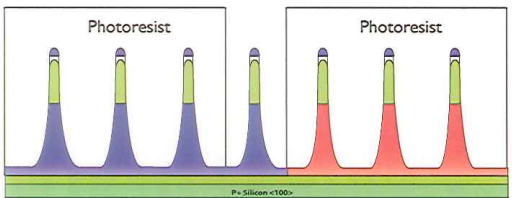

通過兩次光刻定義阱區：

?P-Well：硼植入（劑量~5×1013 cm?2，能量10KeV，角度7°）

?N-Well：磷植入（劑量~3×1013 cm?2，能量10-30KeV，角度7°）

關鍵步驟快速熱退火（RTP）在1000°C下持續10秒，激活摻雜原子同時控制擴散。RTP系統通過高強度鹵素?zé)魧?shí)現毫秒級升溫，熱預算較傳統退火降低90%。

三、鰭片形成與隔離技術

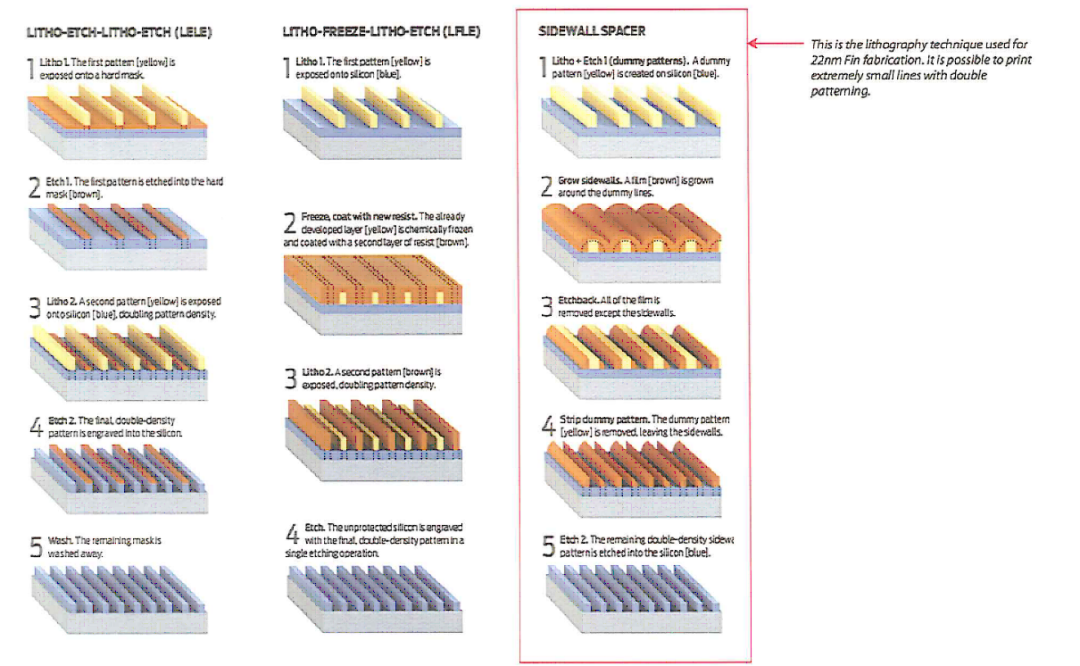

3.1 雙 patterning工藝流程

1.Mandrel形成：沉積800?非晶碳層，光刻定義鰭片雛形

2.氧化物間隔層：CVD沉積200?二氧化硅，各向異性刻蝕形成側壁

3.Mandrel去除：氧氣等離子體刻蝕非晶碳，保留氧化物側壁作為硬掩模

4.鰭片刻蝕：HBr/Cl?等離子體刻蝕硅，形成高25nm、寬10nm的鰭片陣列

3.2 淺溝槽隔離（STI）

沉積4000? TEOS氧化物，1000°C退火20分鐘致密化。CMP拋光后，氮化硅作為停止層。選擇性刻蝕回退氧化物，精確控制鰭片暴露高度（約15nm），剩余氧化物形成STI隔離。

四、柵極工程與間隔層優化

4.1 偽柵極形成

沉積400?非晶硅作為柵極材料，通過硬掩模（非晶碳+BARC）光刻定義柵極圖案。各向異性刻蝕后，柵極寬度控制在30nm，與鰭片正交形成三面環繞。

4.2 間隔層技術與挑戰

沉積60?氮化硅間隔層后，發現鰭片側壁會形成多余間隔結構（因柵極與鰭片正交）。報告采用SiCN硬掩模選擇性保護NMOS區域，刻蝕PMOS區多余氮化硅。

五、源漏工程與應力增強

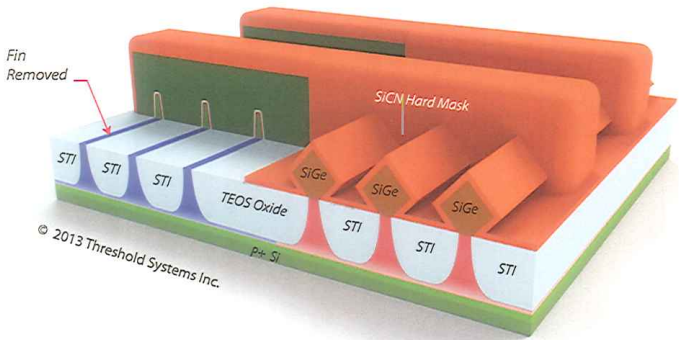

5.1 PMOS SiGe嵌入式源漏

選擇性外延生長SiGe（鍺含量>30%），在PMOS源漏區引入壓應力，提升空穴遷移率。外延溫度650°C，壓力100Torr，使用SiH?和GeH?前驅體。

5.2 NMOS應力優化方案

報告給出兩種方案：

?Option 1：外延硅層引入張應力（早期22nm工藝）

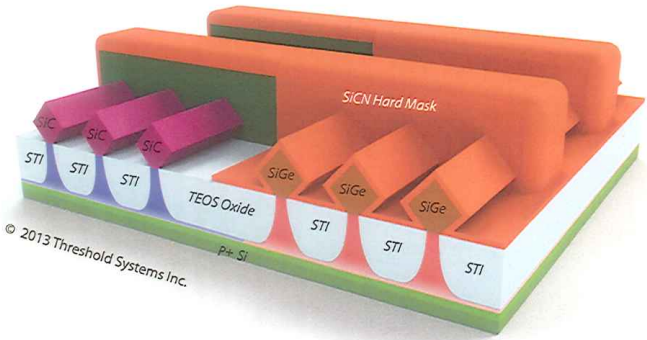

?Option 2：外延SiC層（碳含量>1.5%），提供更強電子遷移率增強

植入硅預非晶化（PAI，劑量1×101? cm?2，能量5KeV）改善硅化物均勻性。

六、金屬柵集成與接觸工藝

6.1 高k介質沉積

采用原子層沉積（ALD）生長12? HfO?高k介質。ALD循環包括：

?步驟1：HfCl?與表面-OH反應，釋放HCl

?步驟2：H?O氧化，形成HfO?層

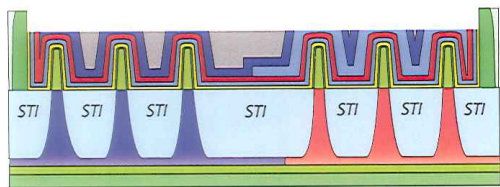

6.2 功函數金屬集成

?PMOS：10? TiN（ALD沉積）

?蝕刻停止層：10? TaN

?NMOS：50? TiAl（SIPVD沉積，僅覆蓋水平面）

通過光刻選擇性刻蝕PMOS區TiN，Al擴散形成TiAlN調節功函數。

6.3 自對準接觸（SAC）

Intel引入的SAC技術允許接觸孔大幅偏移而不影響良率。關鍵步驟：

?鎢柵極回退刻蝕形成凹槽

?SiON填充并CMP平坦化

 ?接觸孔刻蝕停止在鈦硅化物/鎢上

 ?Ta/TaN阻擋層+銅填充完成互聯

七、性能優勢與量產挑戰

7.1 電性參數對比

7.2 量產挑戰與良率優化

?鰭片均勻性：高度變化需<±1nm（占良率損失30%）

 ?柵極空隙：高深寬比結構易產生填充缺陷

?應力控制：SiGe/SiC外延厚度波動影響性能均勻性

芯科技結語

22nm FinFET通過三維結構、應變硅和高k金屬柵技術，成功延續摩爾定律。其工藝復雜度遠超平面技術，但帶來的功耗和性能優勢為移動計算和物聯網奠定基礎。隨著EUV光刻成熟，F(xiàn)inFET技術有望進一步縮放至5nm節點，與納米片等技術形成互補。

完整報告124頁含詳細工藝參數和TEM圖像，已上傳到芯科技圈知識星球。歡迎掃碼獲取~
