那內核加載到哪兒了？是加載到RAM里嗎？為什么不直接從Flash里運行？MMU什么時候打開的？設備樹是什么時候加載的？這時候很多人就開始支吾了。
其實這塊知識點看起來簡單，但問下去會發現很多坑。今天我就把這些細節給大家掰開了講講。
當你按下電源鍵的時候，芯片內部會做什么？
首先，芯片的電源管理單元會進行初始化，時鐘開始跑動。然后芯片會執行一個內置的ROM代碼，這段代碼是芯片廠商在出廠時就燒進去的，不可修改。一級Bootloader或者ROM Bootloader。
以RK3588為例，這是瑞芯微的一款八核高端SoC。當RK3588上電時，芯片內置的ROM代碼會做這些事兒：
RK3588啟動流程（第一級）：
上電 → ROM代碼執行
↓
檢測啟動介質（eMMC/SD卡/SPI Flash）
↓
從對應位置讀取Bootloader（通常是U-Boot或Rockchip的miniloader）
位置通常是：
- eMMC: 第64個扇區開始（0x20000字節）
- SD卡: 第64個扇區開始
- SPI Flash: 0x8000偏移處
↓
校驗CRC32
↓

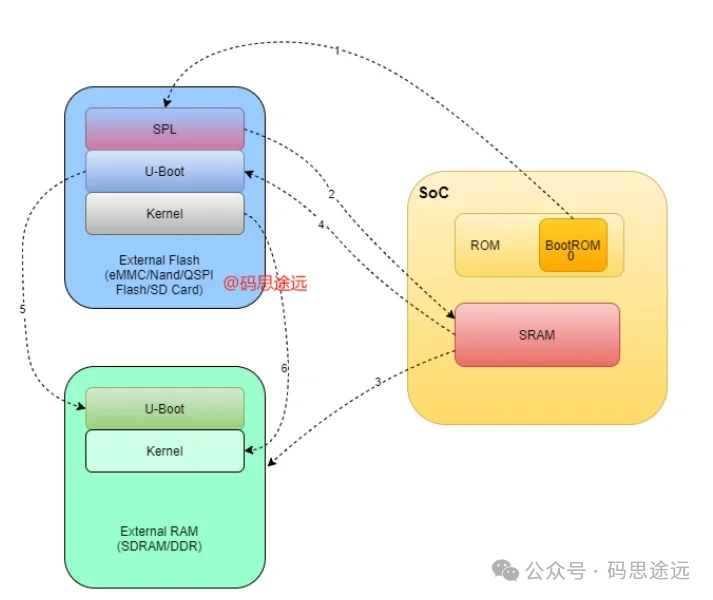

跳轉到RAM中執行第二級Bootloader為什么？因?yàn)镽K3588的SRAM很小，只有幾百KB，裝不下整個U-Boot。所以Rockchip設計了一個小的miniloader先跑起來，做最基礎的初始化，然后再加載完整的U-Boot。感興趣的可以看下這張圖.
U-Boot是嵌入式Linux領域最常用的Bootloader。一旦ROM Bootloader把U-Boot加載到RAM并跳轉過去，U-Boot就開始工作了。
這時候的系統狀態是什么樣的呢？
CPU處于特權模式（比如ARM的SVC模式），MMU還沒打開，尋址方式還是物理地址。
以RK3588的U-Boot啟動為例，整個過程大概是這樣的：
U-Boot啟動時的主要工作流程：
1. 匯編階段（board_init_f）
├─ 關閉中斷和緩存
├─ 初始化CPU寄存器（棧指針、幀指針等）
├─ 檢測CPU類型
├─ 初始化時鐘（RK3588需要配置PLL頻率）
├─ 初始化DRAM（對RK3588很關鍵，支持LPDDR4/LPDDR5）
└─ 清空BSS段
2. 重定位階段
├─ 計算U-Boot在RAM中的新位置
├─ 把U-Boot代碼從eMMC/SD卡復制到RAM的高地址
├─ （RK3588上通常是0x4FFE0000附近）
└─ 更新地址符號表
3. C語言階段（board_init_r）
├─ 初始化串口（看到U-Boot啟動信息）
├─ 初始化eMMC/SD卡驅動
├─ 初始化USB（用于USB燒寫模式）
├─ 初始化網絡（支持網絡啟動）
└─ 加載內核和設備樹為什么要初始化DRAM？以RK3588為例，它的DRAM最高可以是8GB。U-Boot啟動時代碼還在eMMC里，讀取速度只有幾十MB/s。一旦DRAM初始化完成（這個過程通常要幾百毫秒），U-Boot就會把自己從eMMC搬到RAM的高地址區域，這樣運行速度就能到GHz級了。
這個過程叫重定位。重定位之后，U-Boot可以快速加載內核和設備樹，也有足夠的空間來緩存數據。
在RK3588上，你啟動時會看到這樣的信息：
DDR Version 1.08 20221121
LPDDR4X, 2112MHz
BW=32 Col=10 Bk=8 CS0 Row=16 CS=1 Die BW=16 Size=4096M
...
U-Boot 2022.11-rk (Jan 20 2026 - 12:00:00)
Model: Rockchip RK3588 Evaluation Board
DRAM: 4 GiB這說明DRAM初始化成功了，識別到了4GB的LPDDR4X內存，運行頻率是2112MHz。

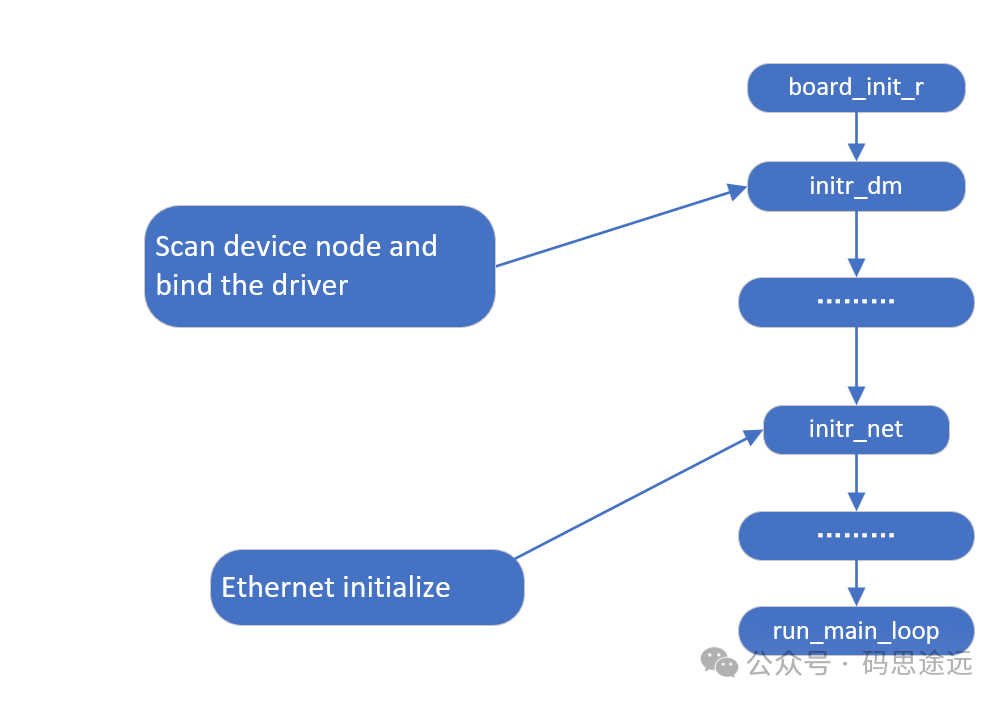

在board_init_r 開始階段：
以下列表描述了上述提及的每種程序 圖示。
問題：設備樹文件（.dtb）是什么時候加載的？
答案是：在U-Boot中加載的。
設備樹不是內核自帶的，它是由Bootloader準備好的。內核啟動時，會從Bootloader傳遞的參數中獲取設備樹的地址，然后進行解析。
在RK3588上，U-Boot會從eMMC里加載這些文件：
eMMC布局（RK3588典型配置）：
0x00000 ─────────────────────
Bootloader (miniloader)
0x20000 ─────────────────────
U-Boot鏡像
0x80000 ─────────────────────
環境變量（可選）
0x100000 ────────────────────
內核鏡像（Image或zImage）
0x400000 ────────────────────
設備樹 (rk3588-evb.dtb)
0x500000 ────────────────────
根文件系統或其他U-Boot啟動時的命令大概是這樣的：
# U-Boot交互式命令（你可以手動輸入這些）
load mmc 0 0x50000000 Image
load mmc 0 0x5f000000 rk3588-evb.dtb
bootm 0x50000000 - 0x5f000000或者在U-Boot環境變量中配置自動啟動：

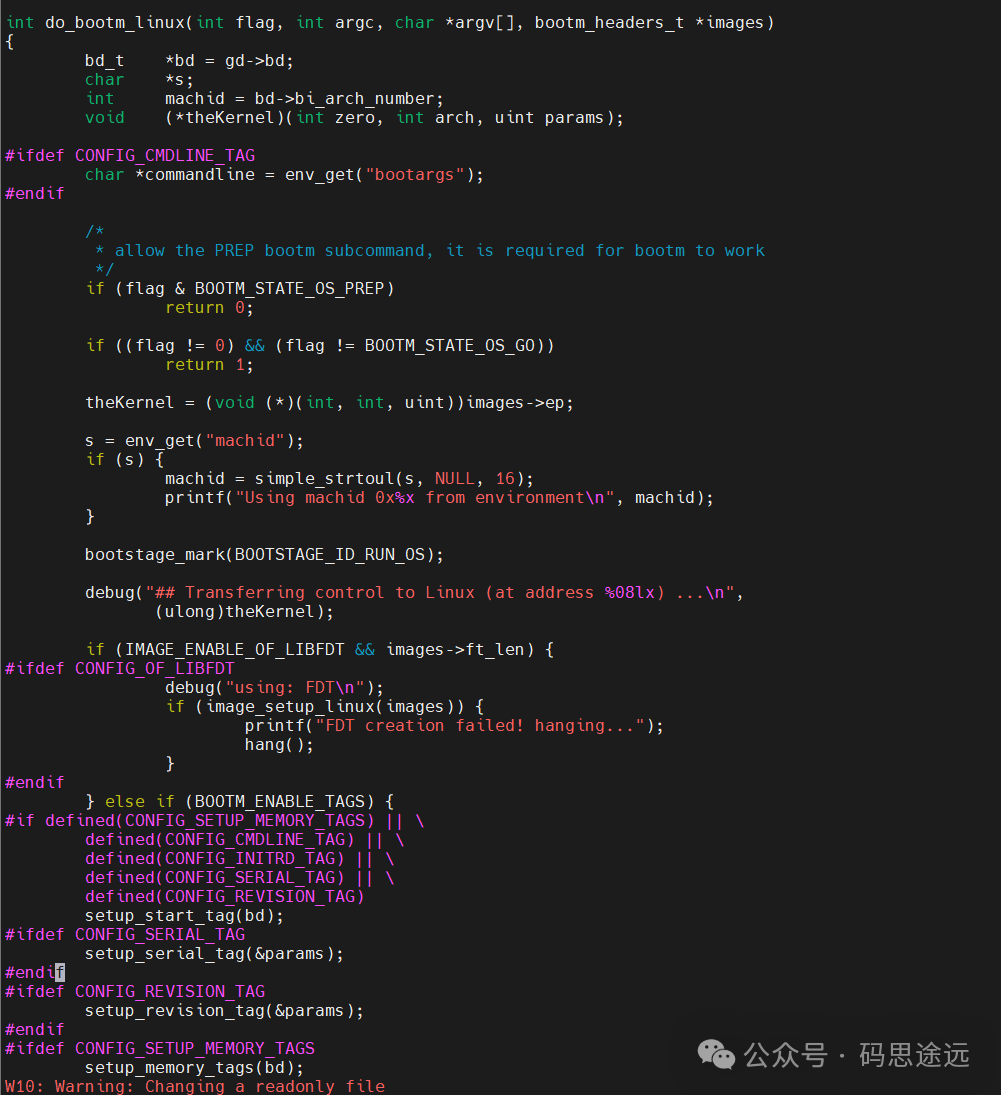

bootcmd=load mmc 0 0x50000000 Image; load mmc 0 0x5f000000 rk3588-evb.dtb; bootm 0x50000000 - 0x5f000000這涉及到一個叫啟動參數傳遞協議的東西。在ARM平臺上，通常是這樣：

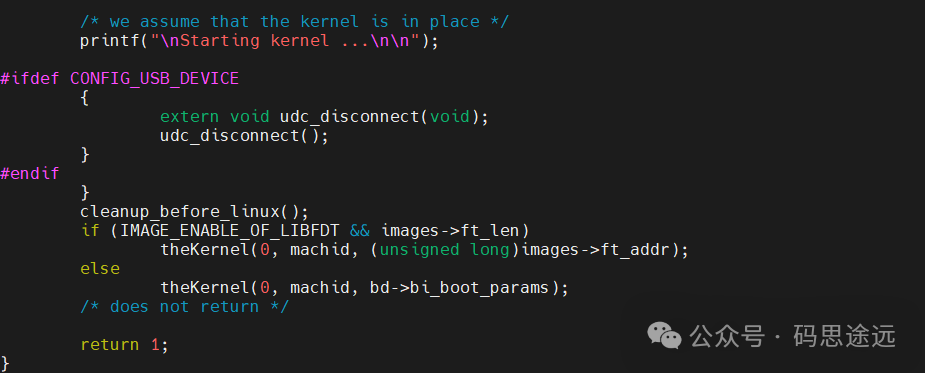

所以當U-Boot即將跳轉到內核入口時，它要確保這些寄存器的值設置正確。這樣內核啟動后，第一件事就是讀取R2寄存器，獲得設備樹在RAM中的地址（比如0x5f000000），然后開始解析。
setup_start_tag(bd);
setup_memory_tags(bd); // 設置內存信息
setup_commandline_tag(bd, commandline); // 設置kernel參數
setup_initrd_tag(bd, initrd_start, initrd_end); // 如果有initrd
setup_end_tag(bd); // 結束標記
設備樹地址就這樣通過約定好的方式傳遞給了內核。這也解釋了為什么如果設備樹位置不對，內核啟動會出問題——它根本找不到設備樹在哪兒。
現在進入一個很多人容易搞混的地方：MMU什么時候打開的？
答案是：在內核啟動的最后階段。
更準確地說，是在內核進入main函數之后。讓我解釋一下這個過程：
內核入口（匯編）
↓
檢查ATAGS或設備樹
↓
初始化頁表（在RAM中建立虛擬地址到物理地址的映射關系）
↓
打開MMU和緩存
↓
虛擬地址空間生效，代碼運行在虛擬地址上
↓
進入C代碼（內核main函數）
↓
初始化各種子系統有個很重要的細節：在打開MMU之前和之后，PC（程序計數器）必須指向相同的代碼。
假設內核代碼被加載到物理地址0x10000000，但在打開MMU后，內核要運行在虛擬地址0xC0000000。如果你直接打開MMU，PC會瞬間變成一個虛擬地址，而你沒有設置好這個虛擬地址的映射，CPU就懵了，會出錯。
所以?xún)?nèi)核在打開MMU時，一定要設置一個identity mapping（恒等映射），也就是說，物理地址0x10000000和虛擬地址0x10000000要映射到同一塊內存。這樣打開MMU時，代碼還是能繼續執行。等MMU真正生效后，再切換到真正的虛擬地址空間。
這就是為什么有些內核啟動代碼看起來這么復雜——它得小心翼翼地在物理地址和虛擬地址之間切換，確保沒有任何跳躍。
有時候我們看到啟動信息里有"Initrd"或"Initramfs"的字樣，這又是什么？
這是個很聰明的設計。Linux內核啟動后，需要加載驅動、掛載根文件系統，但問題是——驅動和文件系統本身還在磁盤上呢。要訪問磁盤就需要磁盤驅動，要訪問文件系統就需要文件系統驅動。這就形成了一個循環依賴。
解決辦法是：Bootloader把一個壓縮的文件系統鏡像加載到內存里，內核啟動時先使用這個內存文件系統。等內核啟動到一定階段，有了足夠的驅動和功能，再切換到真正的根文件系統。
Bootloader加載的內容：
1. 內核鏡像 → 0x10000000
2. 設備樹 → 0x18000000
3. Initramfs → 0x18100000
內核啟動：
1. 解壓內核鏡像
2. 打開MMU
3. 在Initramfs基礎上啟動，加載必要驅動
4. 掛載真正的根文件系統
5. 執行init進程這就是為什么很多嵌入式系統啟動時有一段明顯的延遲——這段時間就是內核在加載initramfs，初始化各種驅動。
我這些年遇到過很多啟動問題，總結一下最常見的幾個：
問題1：U-Boot卡住不動
這通常是DRAM初始化失敗。以RK3588為例，如果DRAM初始化失敗，你會看到：
DDR Version 1.08 20221121
LPDDR4X, 2112MHz
BW=32 Col=10 Bk=8 CS0 Row=16 CS=1 Die BW=16 Size=4096M
... 然后就卡住了，后面沒有U-Boot的提示信息這說明DRAM初始化在某個環節出問題了。可能的原因：LPDDR5芯片接觸不好（RK3588上LPDDR5很敏感），時鐘配置不對（通常在設備樹中配置），電源供電不穩定（特別是在高速率下）
排查方法：看U-Boot打印了多少信息。如果連"DRAM init"之前的信息都沒有，那就是最早的初始化出了問題。可以在U-Boot的代碼里加printk調試，或者用JTAG單步執行看看卡在哪兒。
問題2：內核啟動起來了，但沒有輸出
這種情況通常是串口沒初始化。RK3588有多個UART，內核需要知道使用哪個UART用于調試。這個信息存儲在設備樹或內核命令行參數中。

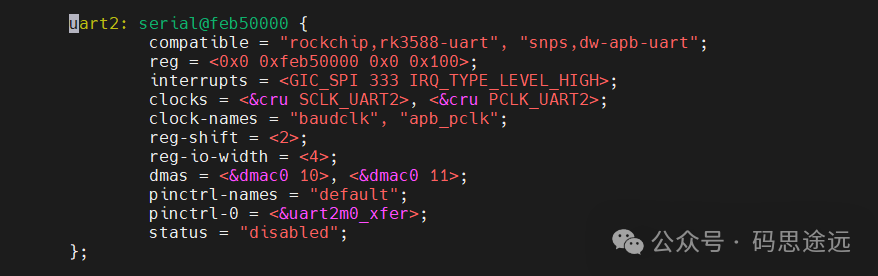

在RK3588的設備樹中，例子這樣配置的：

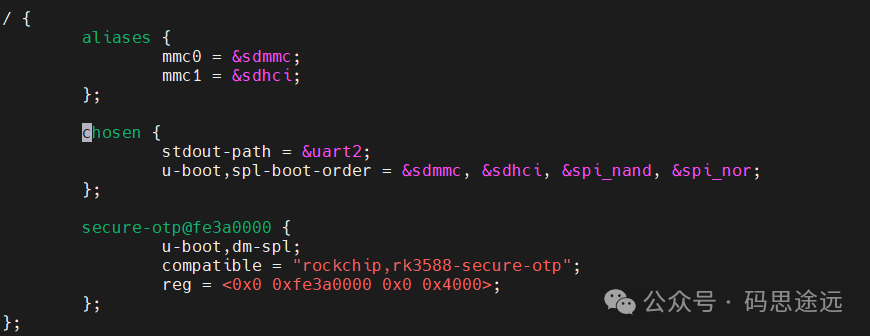

排查方法：確認chosen節點中的stdout-path指向了正確的UART，并且這個UART節點的寄存器地址與原理圖一致。
問題3：Kernel panic
[ 0.123456] Unable to handle kernel NULL pointer dereference
[ 0.123457] PC is at ...
[ 0.123458] Call trace:內核啟動過程中突然崩潰。原因可能是MMU打開時映射錯誤，也可能是initramfs格式錯誤，或者是某個驅動初始化失敗。
對于RK3588，常見的panic原因包括：
排查方法：看Panic的調用棧，根據函數名定位是哪個驅動出問題了。如果是板級驅動，通常可以在內核命令行加quiet來減少無關輸出，更清楚地看到panic。
總結一下從按下電源鍵到進入Shell的完整過程，以RK3588為例：
T=0ms 按下電源鍵
↓
T=1-5ms RK3588內置ROM代碼從eMMC讀取miniloader到SRAM
↓
T=5-20ms Miniloader初始化DDR（LPDDR4X或LPDDR5）
↓
T=20-50ms Miniloader加載完整的U-Boot到DDR
↓
T=50-100ms U-Boot啟動
輸出：
"DDR Version 1.08 20221121
LPDDR4X, 2112MHz
...
U-Boot 2022.11-rk (Jan 20 2026 - 12:00:00)
Model: Rockchip RK3588 Evaluation Board
DRAM: 4 GiB"
↓
T=100-200ms U-Boot初始化eMMC，加載內核和設備樹
"load mmc 0 0x50000000 Image"
"load mmc 0 0x5f000000 rk3588-orangepi-5-plus.dtb"
↓
T=200-210ms U-Boot跳轉到內核入口地址0x50000000
↓
T=210-220ms 內核匯編階段，初始化頁表，設置MMU和GIC
↓
T=220-300ms 內核C代碼啟動，初始化時鐘、regulator、pinctrl
輸出：
"Linux version 5.10.0 #1 SMP ... (gcc version 10.0.0)"
"Booting Linux on physical CPU 0x0000000000 [0x410fd034]"
"Kernel command line: console=ttyFIQ0,1500000 root=/dev/mmcblk0p2"
↓
T=300-600ms 初始化各個子系統（GIC中斷控制器、時鐘、調節器）
初始化GPU（Mali-G710）、NPU、PCIE等
輸出大量的驅動初始化信息
↓
T=600-1000ms加載initramfs，掛載根文件系統
執行init進程
↓
T>1000ms 系統進入用戶空間，啟動各個用戶進程
"Started The Apache HTTP Server"
"Started Hostname Service"
...整個過程通常需要1-2秒鐘，具體時間取決于你的eMMC速度、編譯優化和驅動初始化的快慢。
啟動過程看起來簡單，但細節很多。大多數嵌入式工程師能把系統跑起來，但很少有人真正理解中間發生了什么。這也是為什么很多啟動問題很難定位——你不理解系統狀態，就看不出問題在哪兒。
