金剛石作為超寬禁帶半導體(禁帶寬度達5.45eV),兼具自然界最高熱導率(~2200 W/m·K)、極高擊穿場強(10MV/cm)、優異抗輻射性能及極低介電損耗等核心特性,被譽為“終極半導體材料”,在高溫、高頻、大功率電子器件及極端環境探測領域具有不可替代的應用價值,遠超其傳統珠寶裝飾屬性。然而,室溫下高效n型摻雜的技術瓶頸,長期制約著金剛石半導體的產業化進程,而二維材料與金剛石的異質集成策略,為這一難題的解決提供了創新性技術路徑。

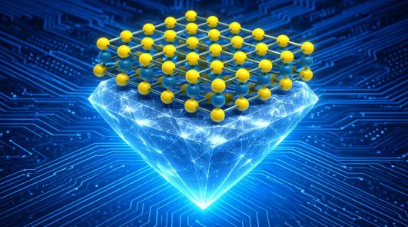

插圖顯示了二維二硫化鉬(黃色和藍色球體)堆疊在鉆石上,這種組合有助于電流流動,并可能實現一種新型的基于鉆石的電子產品。(圖片由ChatGPT 5生成)
金剛石的固有特性使其成為極端環境電子器件的理想襯底材料。其超高熱導率可高效導出大功率電子元件工作時產生的焦耳熱,顯著緩解器件“自熱效應”,為器件小型化、高密度集成奠定基礎;優異的抗輻射能力(經10,000 krad γ輻照后性能無退化甚至略有提升)及極端溫度耐受性(-50℃~150℃范圍內性能穩定),可滿足太空探測、核反應堆、深空探測等傳統硅基器件無法適配的場景需求;同時,其極低的電能損耗的特性,使其在智能電網高功率開關、電力電子轉換等領域具備顯著優勢,可實現更高能效的能源利用與設備小型化升級。作為寬禁帶半導體家族的核心成員,金剛石的器件品質因子(Johnson、Keyes、Baliga)遠高于氮化鎵(GaN)、碳化硅(SiC)等第三代半導體材料,是下一代高性能半導體器件的核心候選材料之一。
美國能源部(DOE)阿貢國家實驗室的Anirudha Sumant團隊,長期致力于金剛石半導體的應用基礎研究,聚焦n型摻雜瓶頸的突破及器件性能優化,其核心研究方向集中于二維材料與金剛石的異質集成技術,相關成果為金剛石電子器件的實用化提供了重要支撐。Sumant團隊指出,“通過在金剛石襯底上堆疊二維材料構建異質結構,可實現金剛石器件電學性能的突破性提升,這一技術路徑將成為金剛石電子學發展的新方向”,該觀點與當前全球金剛石半導體研究的主流趨勢高度契合。
金剛石半導體產業化的核心瓶頸的在于室溫下高效n型摻雜的實現。在半導體器件制備中,摻雜是調控材料導電特性的關鍵技術,其中n型摻雜通過向半導體晶格中引入施主雜質(提供額外自由電子),與p型摻雜(引入受主雜質形成空穴)構建PN結,而PN結作為二極管、晶體管、MOSFET等各類電子器件的核心功能單元,其性能直接決定器件的開關特性、導電效率及穩定性。對于金剛石而言,其晶格結構具有極高的剛性和穩定性,施主雜質原子的半徑與碳原子半徑的不匹配,易導致晶格畸變、缺陷密度升高,進而影響雜質電離效率,這也是n型摻雜難度遠高于p型摻雜的核心原因。
目前,學界主流的金剛石n型摻雜方案為磷(P)摻雜,即通過離子注入法、化學氣相沉積(CVD)法等將磷原子引入金剛石晶格,但該方案存在明顯局限性:磷原子半徑(0.110nm)顯著大于碳原子半徑(0.077nm),摻雜后易在晶格中形成間隙態雜質,導致晶格應變及缺陷密度升高;同時,磷原子在金剛石中的電離能高達0.6eV,室溫下電離效率極低,難以提供足夠的自由電子用于電傳導,僅能在高溫(≥400℃)環境下實現有效導電,極大限制了其在室溫電子器件中的應用。
除磷摻雜外,銻(Sb)、砷(As)等其他施主雜質的摻雜效果更差,均無法實現室溫下的高效n型導電,這一問題成為制約金剛石半導體走向?qū)嵱没暮诵恼系K。值得注意的是,四川大學賀端威教授團隊提出的高壓熱擴散法(15 GPa、1600°C),可有效降低磷原子與金剛石晶格的體積差異,制備出室溫下最低電阻率僅為2Ωcm、最高電子濃度達2.27×101?cm?3的磷摻雜金剛石,為n型摻雜提供了全新技術思路,但該方法設備成本高昂,難以實現規模化應用。
