【光電智造】工業相機常見曝光方式：全局曝光和卷簾曝光

全局曝光：

工業相機全局曝光很容易理解，也就是說光圈打開后，整個芯片像元同時曝光。Sensor所有像素點同時收集光線，同時曝光。即在曝光開始的時候，Sensor開始收集光線;在曝光結束的時候，光線收集電路被切斷。然后Sensor值讀出即為一幅照片。因此，曝光時間與機械的開關速度有關。既然與機械運動相關，所以全局曝光存在理論上的非常小曝光的時間。

卷簾曝光：

[工業相機]卷簾曝光：是CMOS開始曝光的時候，感光元件是從頭一行、第二行、第三行... 這樣按照順序進行光線感測，一直到整片感光組件從上到下每一行都曝光完成為止，也就是不同行像元的曝光時間不同。此種曝光方式是當光圈打開后，還存在具有一定間隔的卷簾來控制傳感器的曝光時間。如下圖所示，卷簾的方式是從左到右的。因此，曝光時間的長短完全取決于卷簾的開口大小與卷簾的運動速度。也就是說，卷簾運動得越快，卷簾間距越小，其傳感器的曝光時間越小。因此，卷簾曝光方式能夠具有更小的曝光時間。但卷簾曝光整體曝光時間更長，另外就是在拍照的時候，假如左右工業相機有晃動，或者拍攝快速移動的物體，就會看到畫面上下曝光時間不同而導致的果凍現象。

如果被拍攝物體相對于相機高速運動時。用全局曝光方式拍攝，如果曝光時間過長，照片會產生像糊現象。像糊現象出現與否取決于曝光時間的長短，假如曝光時間很短，類似于運動物體在瞬間被凍結了，則少有像糊。而用卷簾曝光方式拍攝，逐行掃描速度不夠，拍攝結果就可能出現"傾斜"、"搖擺不定"或"部分曝光"等任一種情況。這種卷簾曝光方式拍攝出現的現象，就定義為果凍效應。

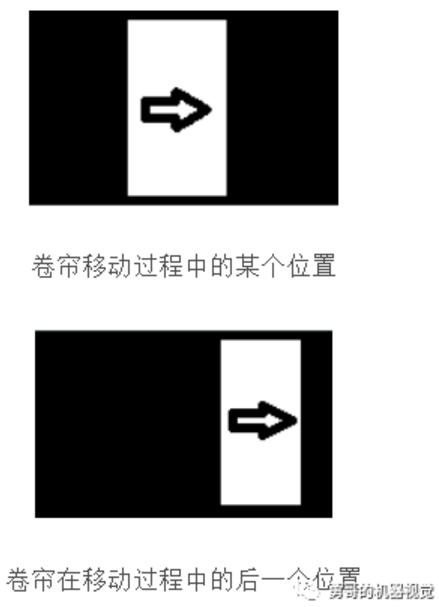

工業相機卷簾運動的方式由下圖所示：卷簾在運動時，其卷簾開口的傳感器來能接受光。

兩者的優缺點：

(1)[工業相機]全局曝光的優點是所有的像素點同時曝光。其缺點是曝光時間存在局限，存在機械非常小的曝光時間。全局曝光時間更短，這樣不僅能提升效率，也能根除影像果凍現象的問題。

(2)工業相機卷簾曝光的優點是具有更小的曝光時間。其缺點是由于逐行的是在不同時間進行曝光取像，如果圖像是運動的，則存在明顯的拖影。因此，卷簾曝光不適合拍攝運動的物體。
