電動汽車車載充電器的關鍵設計挑戰與優化解決方案

電動汽車（EV）正迅速普及，這得益于政府環保舉措的推動、電動汽車價格的日益親民以及消費者對氣候問題的關注。盡管多年來汽車電子技術日益精進，但電動傳動系統帶來了更為復雜的挑戰。除了需要高功率的電機驅動外，電動汽車還需配備可靠的車載充電器（OBC），以便在公共場所、辦公室或家中停車時對電池進行充電。在本文中，我們將探討車載充電器的實現方案及其設計過程中面臨的技術挑戰。同時，重點分析車載充電器中的關鍵組件，并審視碳化硅（SiC）MOSFET對其未來實現方式產生的深遠影響。

一、當今電動汽車產業

汽車行業正經歷自私人車輛大規模生產以來最重大的變革。在減少行業溫室氣體排放的壓力下，汽車行業一直在研究替代動力方案，以補充甚至取代傳統的汽油和柴油內燃機（ICE）。因此，汽車制造商（OEM）已投入大量資金，推動其動力系統的部分或全面電氣化。

電力驅動的汽車并非新鮮事物。19世紀末期，電動汽車在美國汽車總量中占比約38%，雖不及蒸汽動力汽車（40%），卻比汽油車型（22%）更受歡迎。它們以清潔、安靜、啟動速度優于蒸汽汽車、且比手搖啟動的汽油車更易操作而著稱。然而隨著道路基礎設施的改善，其速度與續航里程相較于汽油車的局限性日益凸顯。隨著大規模生產制造技術的發展，內燃機汽車的價格相比當時的蓄電池電動汽車大幅下降。至1935年，蓄電池電動汽車已幾乎從市場上絕跡。

自20世紀60年代以來，人們對電動推進車輛的興趣重新燃起，但直到成熟的鋰離子電池技術問世，純電動汽車才重新受到重視。硅基MOSFET和IGBT技術的進步，以及隨后采用碳化硅（SiC）和氮化鎵（GaN）的高效寬禁帶（WBG）器件的普及，使工程師們能夠在功率轉換系統中實現前所未有的接近100%的效率。構成現代功率轉換器、充電系統和電池管理技術數字控制核心的高性能、高集成度微控制器（MCU），進一步加速了這一目標的實現。

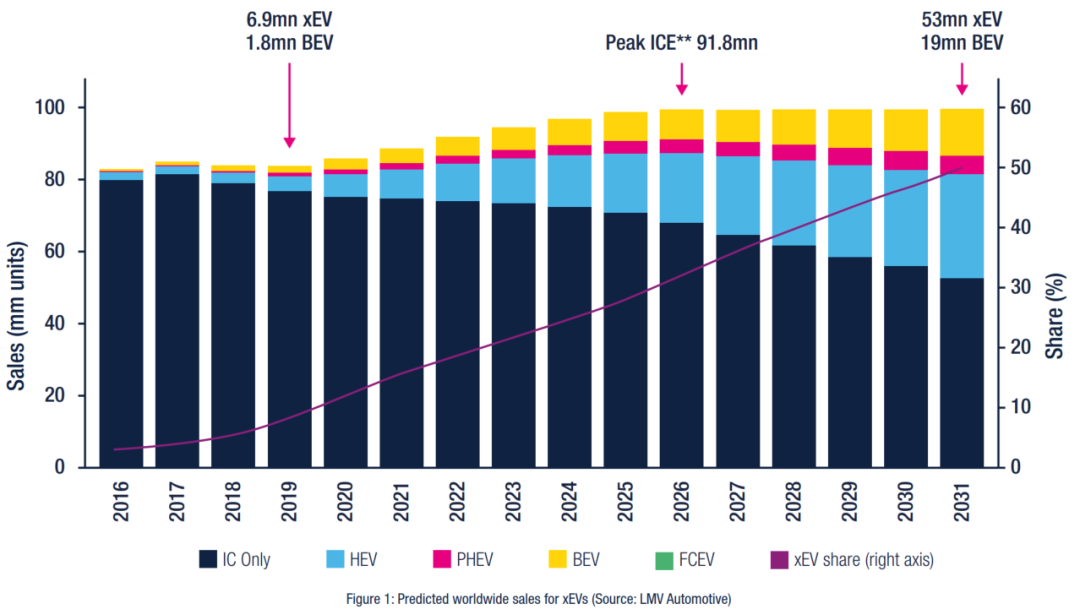

2021年，不僅所有主流汽車制造商均已推出具備不同程度電驅動功能的車型，更有全新制造商應運而生以服務這一市場。目前，新能源汽車約占全球新車總銷量的12%，預計到2031年這一比例將攀升至50%。其中，混合動力電動汽車——即結合電力驅動與內燃機技術的車型——將占據約五分之三的銷售份額，而純電動汽車的占比將超過五分之一（見圖1）。其余的新能源汽車銷量則由插電式混合動力汽車與燃料電池汽車等替代能源車型構成。

盡管一些混合動力汽車和插電式混合動力汽車仍可依賴內燃機提供動力，但純電動汽車完全依靠電池驅動。續航焦慮——即車主對純電動汽車在電池耗盡前能行駛多遠的擔憂——曾是常見的討論焦點。隨著當今純電動汽車?yán)m(xù)航里程普遍突破400公里，這一擔憂已逐漸被充電焦慮所取代，即用戶對車輛能否在合理時間內找到下一處充電點的憂慮。這一問題涉及多個層面。其一是基礎設施，需要在需求區域部署充電樁，使車輛能夠接入電網。其二是車載充電器，它負責將電網的交流電轉換為電池所需的直流電。雖然基礎設施的建設主要不在汽車制造商的控制范圍內（類似于加油站），但車載充電器的技術實現、功率承載能力以及由此決定的續航恢復速率，則完全屬于汽車制造商的技術范疇。

二、對車載充電器的需求

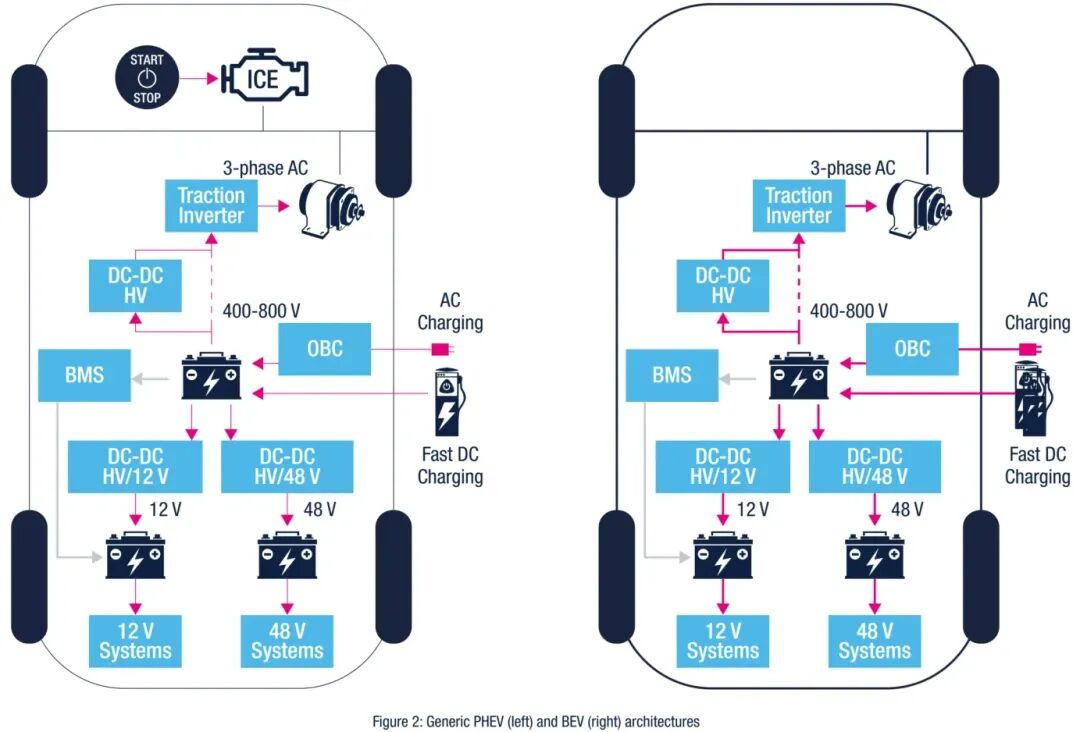

隨著向電動化的轉變，車輛的電氣系統正發生顯著變化。純電動汽車的驅動由三相電機或集成在車輪內的電機提供（見圖2）。這些電機由牽引逆變器驅動，逆變器的能量來源于大型高壓電池組。根據電池標稱電壓的不同（分別為400V或800V），逆變器可直接連接至高壓電池，或通過DC-DC轉換器連接，如圖2所示。

盡管汽車技術可能日新月異，仍有大量系統在12V或48V直流電壓下運行。這些低壓系統可通過DC-DC轉換器從高壓電池組獲取電力供應。

部分系統在12伏直流電下運行時，例如車門開啟裝置、升降器、加熱器以及氣候控制系統，其電流消耗可達數十安培。長期以來，關于如何為此類應用供電的討論一直存在，而在當今純電動汽車中，趨勢正日益傾向于用48伏鋰離子電池替代12伏鉛酸電池。該電力線路也可能通過高壓電池的直流-直流轉換器產生。

高壓電池的狀態與監控由電池管理系統（BMS）負責。該系統對整個電池的電荷水平進行跟蹤管理，將管理細化至各個模塊，甚至能提供單體電芯的信息。

充電過程需要直流電源供應。由于電網以交流電形式傳輸電力，大多數家庭及商業場所并不直接提供直流電。因此，需將交流電轉換為直流電，以便電池管理系統能夠控制高壓電池的充電過程。解決此問題有兩種途徑。

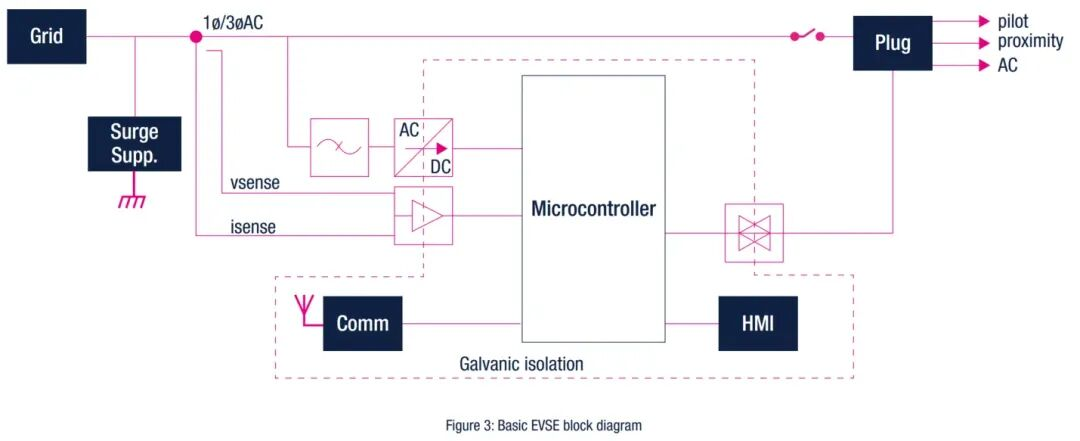

其一為采用永久安裝在車輛上的車載充電器（OBC）。根據具體實施方案，該設備可適用于從單相交流電（100至230伏交流電）到兩相或三相電源（230至400伏交流電）的住宅供電系統。在某些國家，此類多相電源亦適用于住宅物業，而在其他國家則僅限于商業物業。通過配備合適的充電樁，僅需使用電纜及符合地區標準的充電插頭即可連接純電動汽車的車載充電器。因此，EVSE本質上是一個具備通斷輸出、電氣安全功能及監測功能的控制箱（見圖3）。更先進的版本還可能包含用于多用戶操作的人機界面（HMI），以及用于處理服務計費的回程數據接口（通常為無線接口）。

第二種方法要求電動汽車供電設備負責將交流電轉換為直流電，隨后通過充電電纜和連接器傳輸至純電動汽車。由于是直流電，電池管理系統可以直接使用，從而完全繞過了車載充電機。

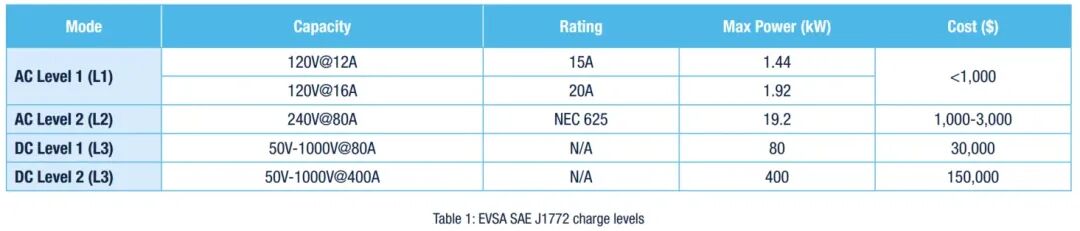

單相交流電動汽車供電設備（EVSE）價格相對低廉，通常僅被稱為"壁掛式充電盒"，其輸出功率介于1.5千瓦至3千瓦之間。然而，由于輸出功率較低，預計需要10至20小時的充電時間才能獲得約100英里（160公里）的續航里程（假設所需能量為30千瓦時）。能夠承載16安培甚至32安培更高電流的單相交流電源，可提供3.7千瓦至7.4千瓦的功率輸出，這將100英里續航里程所需的充電時間分別縮短至8小時或4小時。最后，若采用三相400伏交流電，每相電流為32安培甚至60安培，則可提供22千瓦至43千瓦的功率輸出，使得相同續航里程的充電時間進一步縮短至90分鐘至42分鐘不等。由于涉及更高的電流和電壓，此類高輸出功率的電動汽車供電設備（EVSE）成本更為昂貴。然而，其成本仍遠低于直流充電樁（僅為直流充電樁成本的10%或更低）。因此，直流充電樁主要應用于商業運營場景，由運營商在主要高速公路沿線提供快速充電服務，以滿足長途出行者的需求（見表1）。

三、車載充電機的架構及其挑戰

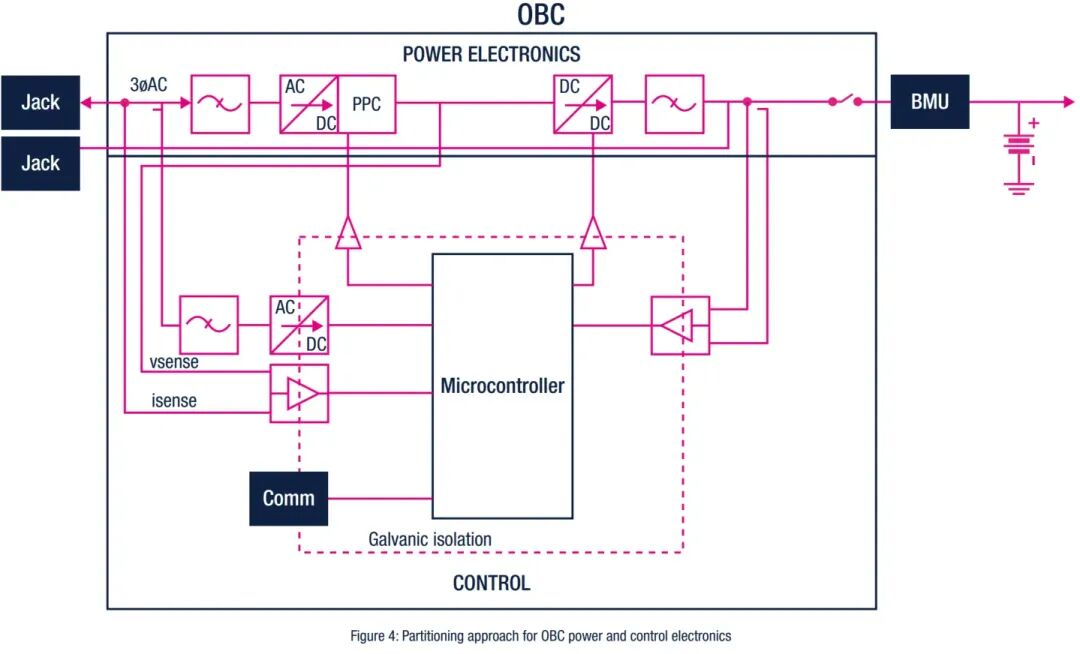

車載充電機（OBC）的設計與其他電力轉換系統高度相似。輸入的交流電（單相或三相）首先經過功率因數校正（PFC）階段，轉換為高壓直流電（直流母線電壓）。隨后通過直流-直流轉換器模塊，將其轉換為適合電池充電的直流電壓。通常采用微控制器（MCU）以數字控制方式管理這些模塊。除了對各階段進行調控外，該控制器還負責安全保護、系統監控以及與電動汽車供電設備（EVSE）的通信（見圖4）。

具體實施方案取決于多種因素。首先，系統需具備極高能效，因?yàn)槿魏文芰繐p耗都將以熱能形式散發——在22千瓦的設計方案中，每1%的效率損失即意味著需要耗散220瓦的熱量。電網環境亦 充滿挑戰，必須應對電壓驟降與浪涌等波動問題。集成至車輛時，該方案還需滿足汽車行業對電氣組件與系統的嚴苛標準。最后，系統必須盡可能實現緊湊輕量化，以最大限度降低對車輛續航里程的影響。

功率因數校正（PFC）電路通常以約50至100 kHz的頻率進行開關操作，既可采用專用控制器實現，也可通過合適的微控制器（MCU）進行數字化實現。其核心目標是確保進入車載充電器（OBC）的電流波形與輸入的交流電壓波形保持一致。這使得OBC對電網呈現為純電阻性負載，有助于降低傳導發射。相應地，這減少了所需電磁干擾（EMI）濾波器的復雜性和成本。若實施得當，電網觀測到的視在功率將與OBC消耗的實際功率高度吻合，從而使功率因數（PF）趨近于最大值1。

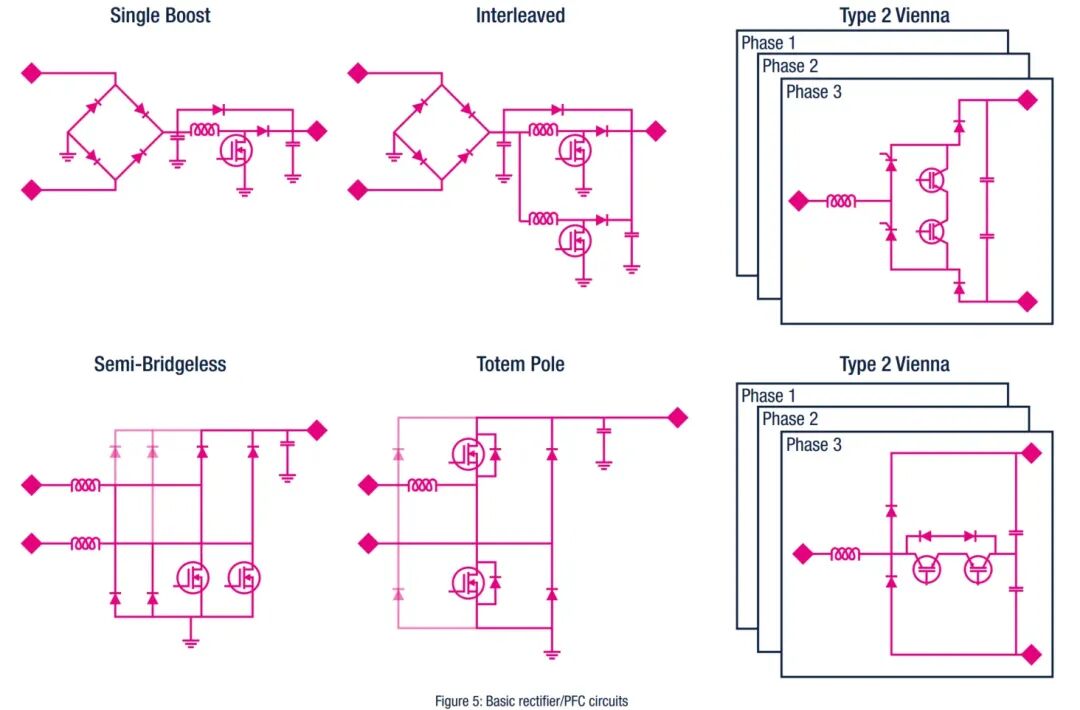

通常，功率因數校正（PFC）和整流器被集成在單一電路中。這是通過使用升壓調節器將輸入的交流電轉換為直流電來實現的。拓?fù)浣Y(jié)構的最佳選擇取決于一系列因素，從期望的效率到解決方案的尺寸和成本。然而，隨著近年來碳化硅（SiC）MOSFET的廣泛可用，硬開關拓?fù)浣Y(jié)構（如維也納升壓轉換器）正變得越來越受歡迎（圖5）。高效率、開關中較低的損耗、SiC器件支持的更高開關頻率（與硅IGBT相比）、由此產生的較低散熱以及更小的磁性元件，這些優勢組合滿足了許多系統設計者的需求。

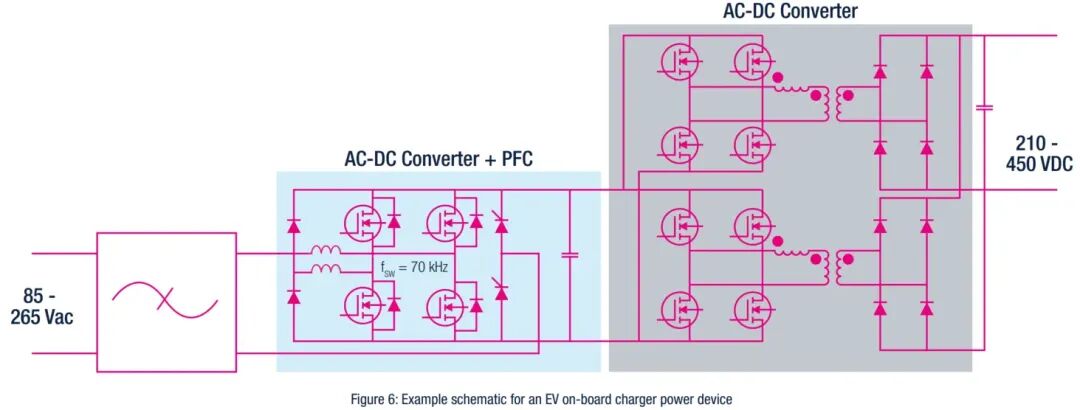

直流-直流轉換階段同樣需要具備低電磁干擾、高效率及高功率密度。該模塊常采用LLC（雙電感單電容）諧振轉換器（圖6）作為主流解決方案。其設計目標在于構建LLC電路的諧振頻率，使其與功率器件的開關頻率相匹配。由于正弦信號的生成，該結構能產生更可預測的電磁干擾包絡。相較于生成具有陡峭上升/下降沿的脈沖序列，開關管可在正弦信號過零點或接近過零點時被激活，從而實現軟開關換流，大幅降低開關損耗。目前，具有超低導通電阻且支持高達1200伏高壓的硅基MOSFET仍是此類設計的理想選擇。在當前車載充電機設計階段，成本較高的碳化硅MOSFET相較于當代高壓硅基MOSFET并未展現出顯著優勢。

四、總結

車載充電器作為電動汽車能源補給的核心單元，其性能直接影響充電效率、整備質量、安全性與用戶體驗。設計一款高性能、高可靠的車載充電器，是多維技術挑戰交織的系統工程。其核心矛盾在于需要在一個極為有限的安裝空間內，集成高功率的電能轉換功能，并滿足嚴苛的汽車級可靠性、電磁兼容性及成本要求。

總而言之， 車載充電器的演進是一場圍繞效率、密度、可靠、兼容與成本展開的持續優化。寬禁帶半導體的應用、先進拓?fù)渑c智能控制、系統級集成設計，構成了其主要突破方向。未來的車載充電器，將不僅是一個高效率的電能轉換器，更是一個深度融入整車能源管理與智能電網交互的關鍵智能節點。
