CAN總線通信的穩定運行直接影響設備性能 —— 而排查總線故障、解析報文數據，往往需要一款兼顧專業性與易用性的診斷工具。
本期虹科答疑，我們將介紹一款備受客戶信賴的手持式診斷儀 —— 虹科PCAN-Diag FD，并帶大家從零開始，輕松上手這款實用工具，實現從協議解析到物理層測試的全方位診斷。
01 .
為什么需要診斷儀？
診斷儀作為CAN總線通信的關鍵工具，承擔著從協議解析到物理層測試的重要職能。本文將以虹科PCAN-Diag FD為例，介紹這款手持式診斷工具如何實現「協議層 + 物理層」的雙重測試能力。
在協議層面，該設備可加載dbc、sym等數據庫文件，將十六進制報文實時解析為溫度、速度、壓力等物理量，并圖形化顯示相關信息，顯著提升數據分析的直觀性。
在物理層面，設備集成示波器功能，通過獨立通道對CAN_H和CAN_L進行高達100MHz的高頻采樣，精準捕捉信號波形，幫助用戶評估總線信號質量。

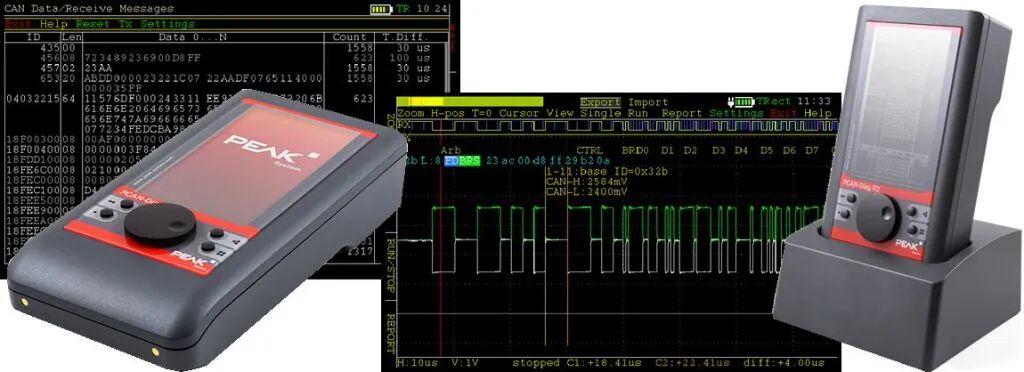

虹科PCAN-Diag FD診斷儀
虹科PCAN-Diag FD正是憑借這種協議與物理雙重診斷能力，適配開發、測試、維修全場景，可快速定位總線節點狀態，有效支持車載及工業總線系統的調試與排查工作。
02 .
有哪些接口？都有什么用？
CAN連接（D-Sub）

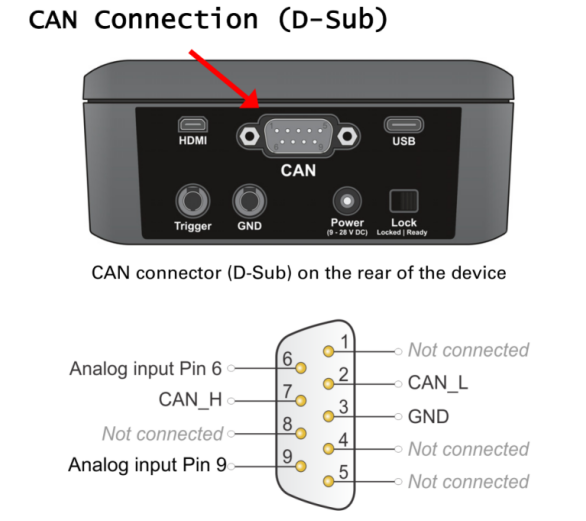

引腳分配D-Sub，CAN引腳符合規范CiA®303-1，模擬輸入引腳6可切換到地（GND），模擬輸入可用于-28至+28V范圍內的一般電壓測量。
D-Sub9接口定義
電源供應
虹科PCAN-Diag FD可通過三種方式供電：
①. 使用AC適配器通過設備背面的電源插座供電

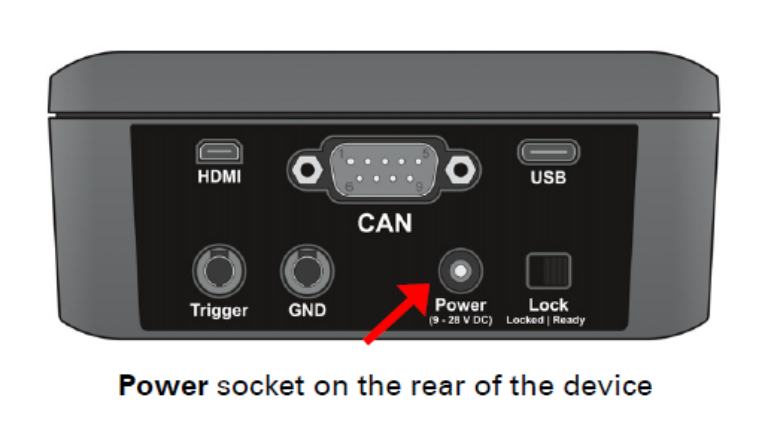

電源插座接口

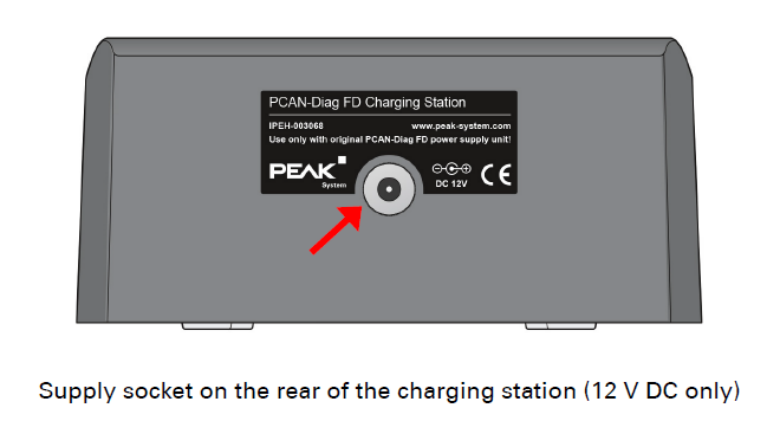

②. 設備專用充電站（AC適配器連接到充電站）
專用充電站接口
③. 暫時使用集成在設備內部的電池
按鈕定義

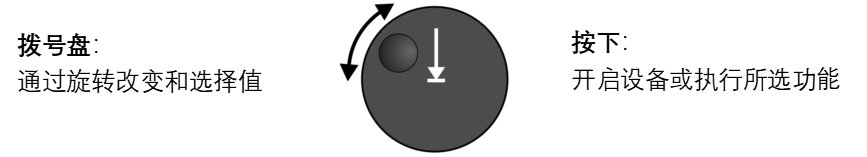

使用旋鈕和熱鍵進行操作：虹科PCAN-Diag FD通過按鈕和四個熱鍵進行操作。
按鈕定義

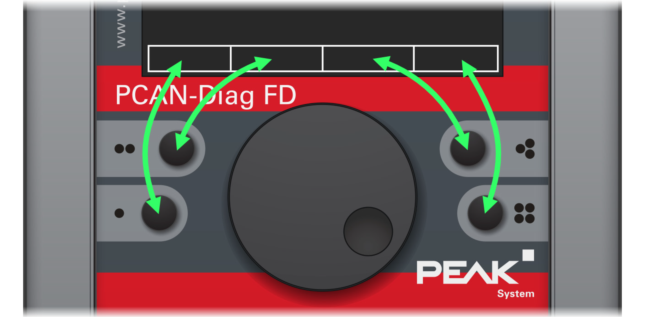

熱鍵的功能各不相同，具體的功能會顯示在顯示屏上控制面板旁邊的四個區域中。
熱鍵定義
03 .
如何快速上手？
①. 設備開機
按住按鈕半秒鐘以上。設備將先顯示開機屏幕，然后會顯示主菜單。
提示：如果無法打開確認有供電（外部電池或電池）的設備，請檢查開機鎖定（設備背面的鎖定開關）。
②. 簡單配置
選中并進入SETTINGS界面，根據設備的信息設定波特率、時鐘頻率等信息，也可通過工具的Detect功能自動檢測當前CAN總線的相關性質。
例如，我們可以根據所測設備選擇FD ISO等協議，設置一個500k 1M的波特率（其他配置也類似）

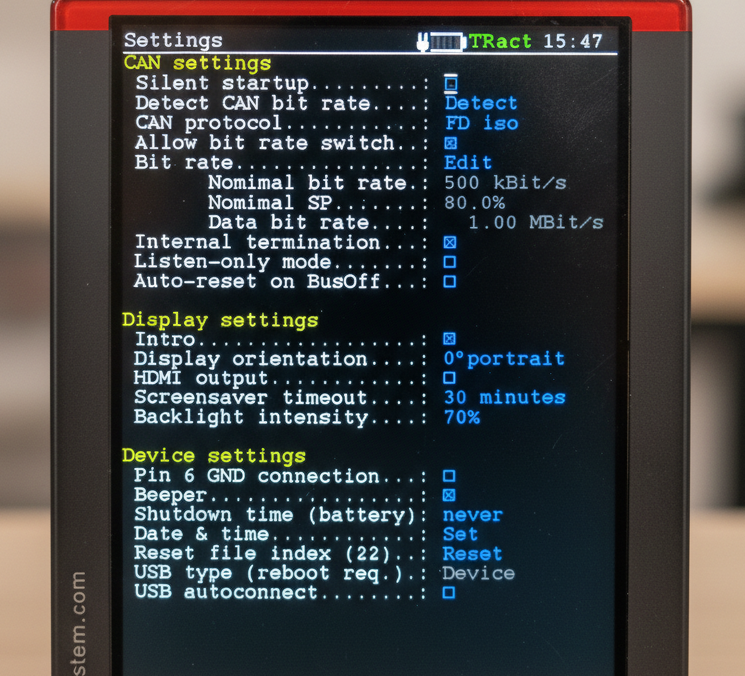

設置主頁面信息預覽
③. 報文詳細頁
在虹科PCAN-Diag FD中的CAN DATA中檢查是否收到正確的報文。
接收區報文顯示圖
④. 啟用示波器進行物理層分析
進入虹科PCAN-Diag FD中的Scope，啟用其示波器功能；轉動旋鈕選中「RUN」開始波形的檢測，可隨時停止。
示波器顯示頁面
⑤. 設備關機
要關閉設備，請從主菜單中選擇 Power Off 。或者，您可以選擇 Power Off with Lock Switch ，以便之后直接激活開機鎖定。
本期小結 .
? 專業集成：虹科PCAN-Diag FD集成了協議診斷與示波器功能，既能分析數據流，也能評估信號完整性，適合深層次系統排查。
? 高效定位：結合數據庫解析和圖形化顯示，能快速定位網絡中的異常節點或信號問題，顯著提升測試與故障排查效率。
? 靈活可靠：虹科PCAN-Diag FD硬件接口標準，供電方式靈活，適合實驗室與現場等多種工作環境。
除了上述基礎功能，虹科PCAN-Diag FD工具還支持總線負載統計、終端電阻測量、CAN信號電壓測量等高級診斷，并能作為CAN記錄儀長時間記錄總線數據。我們將在后續文章中為大家詳細介紹這些進階應用。
