萬物互聯，感知為先：燕麥科技用極致精度，校準智能世界的“敏感神經”

濕度，是衡量空氣中水分含量的關鍵指標，廣泛應用于氣象預報、環境監測、農業種植、工業制造與健康居住等領域，深刻影響著生產生活的方方面面。濕度傳感器作為感知濕度的核心器件，其測量精度直接決定數據可靠性，是各類應用場景的核心性能指標。

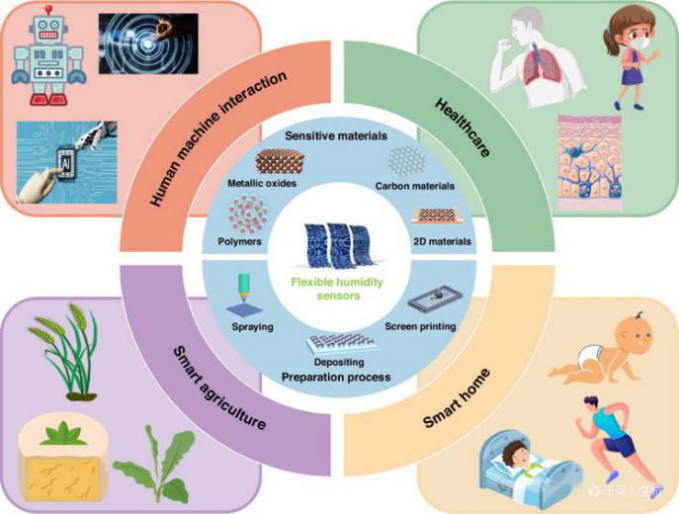

濕度傳感器應用場景

當前，濕度傳感器行業快速發展，校準測試環節成為突出瓶頸。傳統校準依賴溫濕度箱手動、小批量操作，存在環境激勵切換慢、生產效率低等問題，難以滿足消費電子、物聯網等領域?qū)穸葌鞲衅鞔笈?、高一致性測試的需求。市面上現有批量校準設備，普遍存在控濕精度與校準精度不足、測試腔體濕度均勻性差等痛點，導致同批次傳感器精度離散度大、不同批次性能差異明顯，嚴重影響產品可靠性。

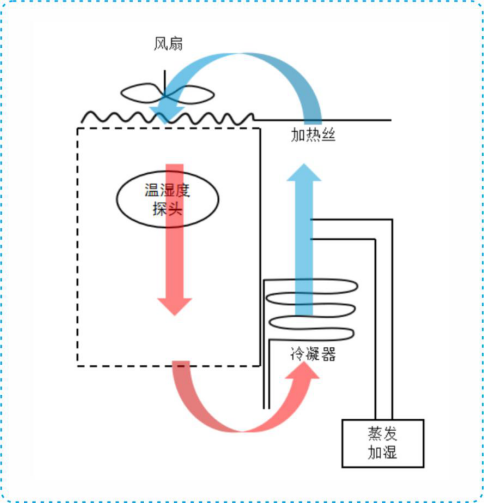

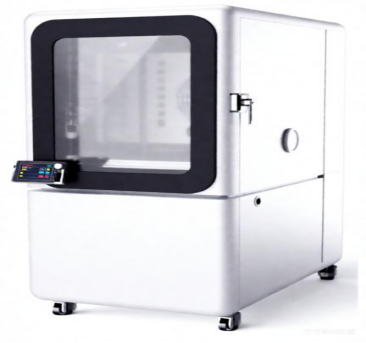

典型溫濕度箱的校準環境

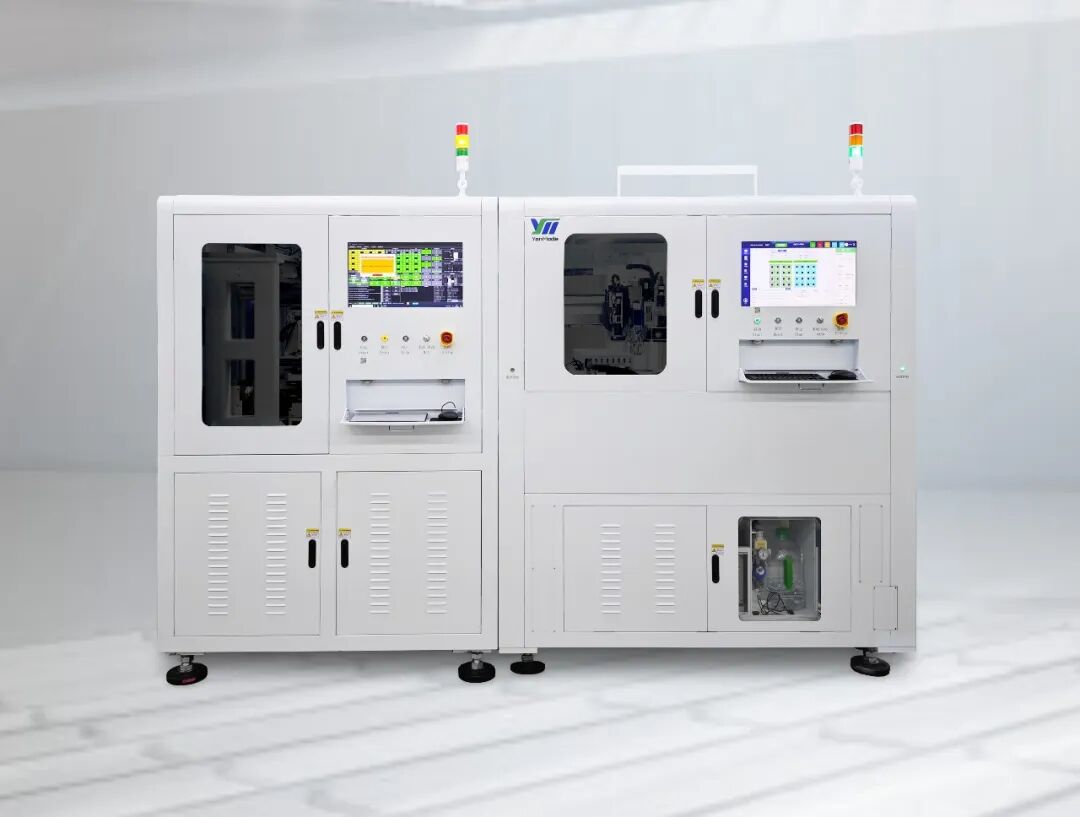

針對這一行業共性難題，深圳市燕麥科技股份有限公司（簡稱“燕麥科技”）依托深厚的濕度控制與測試技術積累，創新研發溫濕度一體式校準測試設備，采用“一腔多穴位”設計，實現高精度、高均勻性的大批量校準，為行業提供突破性解決方案。

128穴位測試腔體概念圖

一、極致均溫：筑牢高精度校準的物理根基

高均勻性的溫度控制，是實現腔體內濕度均勻分布的物理基礎。在封閉腔體內，即使水汽含量均勻，任何空間上的溫度差異也會直接造成局部相對濕度偏差。

經過理論與實驗驗證：在消費級溫濕度傳感器常規工作范圍（0~85℃，15~85%RH）內，溫度對相對濕度的影響較為顯著。約0.15℃溫度變化即可引發約1%RH相對濕度變化。若要將腔體濕度均勻性控制在±1%RH以內，腔體內部各點間的溫度極差必須嚴格限制在±0.15℃之內，對溫控系統提出極高要求。

燕麥科技通過自主研發溫控腔體結構與專屬控制策略，成功將整個腔體的溫度均勻性穩定在±0.1℃以內，全面滿足高精度濕度校準的嚴苛標準，為濕度傳感器批量、高效、一致性測試筑牢穩定可靠的環境基礎。

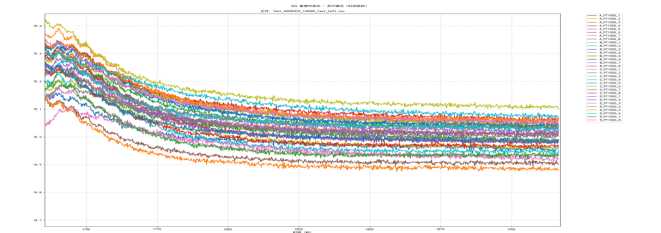

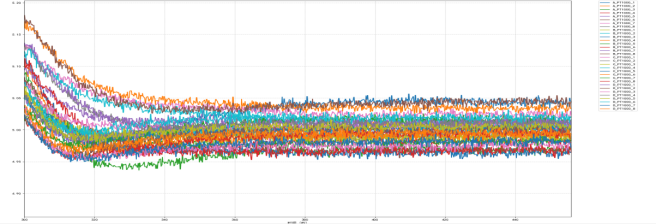

5℃下整腔均溫性±0.1℃

75℃下整腔均溫性±0.1℃

為滿足高精度、大批量校準需求，燕麥科技設計集成了全新的濕度環境控制方案。公司自主研發了基于干濕氣混合原理的高性能濕度發生器，實現濕度環境生成、控制、輸送全鏈路核心技術自主可控，為國產高精度傳感器大規模量產校準提供可靠裝備基礎。該系統能快速生成目標濕度氣體，經保溫管路輸送避免冷凝影響；系統通過實時監測與反饋，控制出口氣體濕度準確。結合腔體溫度動態調節，確保傳感器點位濕度精準穩定。

濕氣吹掃

該系統設計充分發揮了濕度發生器激勵切換快的優勢，實測不同濕度點切換穩定時間縮短至約25秒，支持一次上料自動完成多個濕度點測試，校準效率較傳統方式大幅提升。

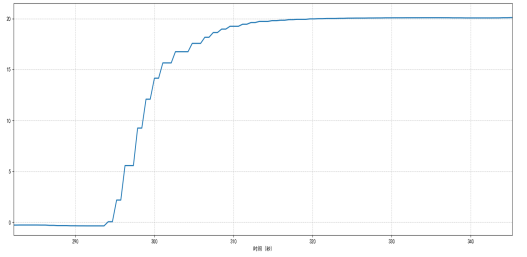

濕度切換速度

三、頂級標定：守住精度傳遞的最后一道防線

高精度的濕度標定系統是濕度傳感器校準測試的直接準繩。高精度濕度傳感器的生產與質控，離不開精準可靠的標定系統，其核心是建立可追溯、穩定的濕度基準環境，并將基準精度高效傳遞至每一個被校準的傳感器。

市面常見小型溫濕度芯片存在遲滯明顯、溫度漂移顯著、長期穩定性不足等問題，難以作為批量校準基準。為此，燕麥科技引入高精度、高重復性濕度計作為基準，并用冷鏡式露點儀標定保障精度；系統同步采集腔內多點溫度，依托高精度算法實時換算各點位精確相對濕度，將基準濕度精準轉化為整個腔體空間的濕度場標準。

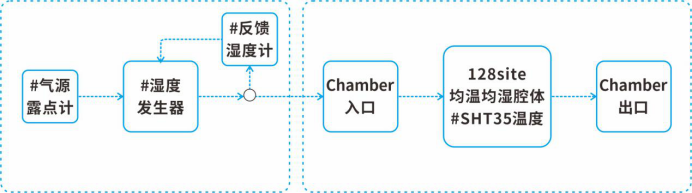

濕度控制邏輯流程圖

如前所述，此精度傳遞的有效性，高度依賴于腔體內極致的濕度均勻性。得益于溫度場的突破性設計，確保了由基準點計算得出的濕度值能夠真實代表每一個傳感器測試“穴位”的環境。

通過這一創新的“高穩定基準+算法補償+高均勻性場”技術閉環，燕麥科技的批量校準系統成功實現精度傳遞鏈條的最短化與最優化，將累計誤差嚴格控制在±2%RH范圍內，為行業大規模、高標準生產提供堅實技術支撐。
