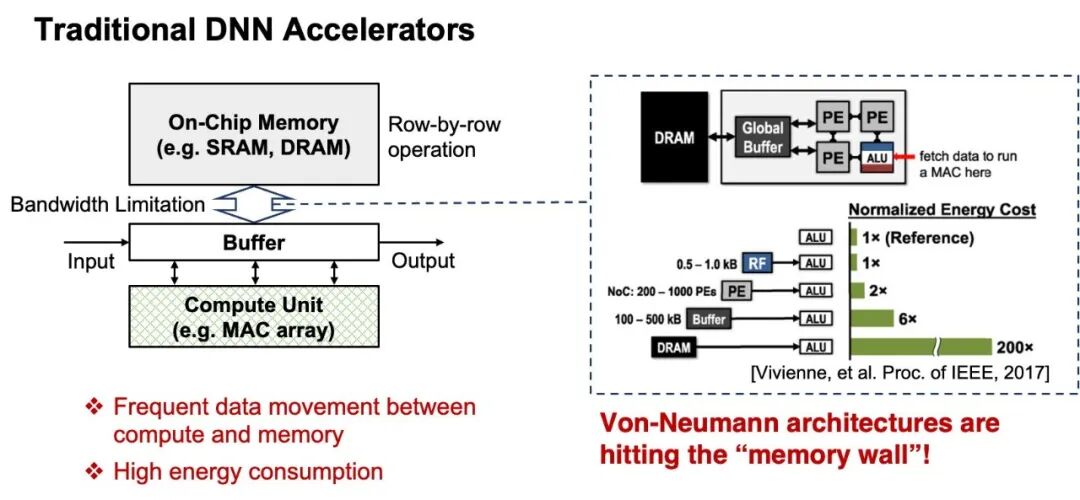

隨著深度神經網絡（DNN）在各領域的廣泛應用，傳統馮·諾依曼架構正面臨前所未有的挑戰："內存墻"（Memory Wall）問題日益嚴峻。在傳統DNN加速器中，計算單元與存儲單元相互分離，大量數據需要在兩者之間頻繁搬運。這不僅消耗了巨大的能量，更成為制約AI計算性能的關鍵瓶頸。

在這一背景下，存算一體（Compute-in-Memory, CIM）技術應運而生，通過將計算邏輯直接嵌入存儲陣列，實現數據的"原地計算"，從根本上消除數據搬運瓶頸，被視為下一代AI加速器的重要技術路線。

CIM技術根據計算方式可分為模擬CIM和數字CIM兩大技術路線：

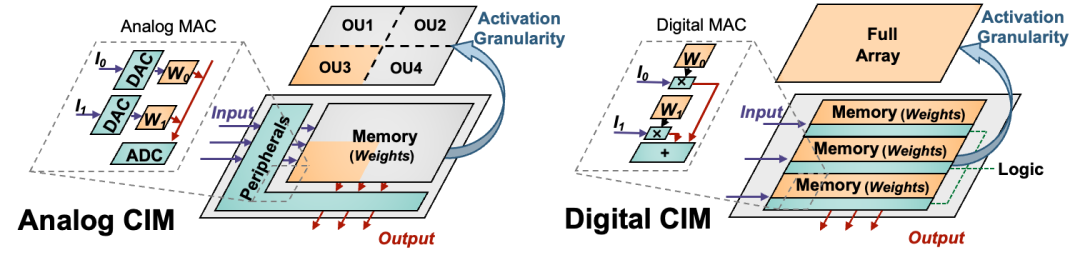

模擬CIM通過電流/電壓累加實現乘累加（MAC）運算，具有較高的能效和面積效率，但受限于ADC/DAC轉換開銷和模擬計算的精度問題。

數字CIM則將數字邏輯單元嵌入SRAM陣列，具備以下顯著優勢：

·  計算精度高 —— 避免模擬計算的非理想性問題

·  魯棒性強 —— 數字電路的固有優勢

·  并行度高 —— 支持整個存儲陣列的同時激活

然而，數字CIM的發展面臨一個關鍵挑戰：SRAM的存儲密度限制導致片上容量不足，難以容納現代大規模DNN模型的全部權重，這對數據流管理和編譯優化提出了更高要求。

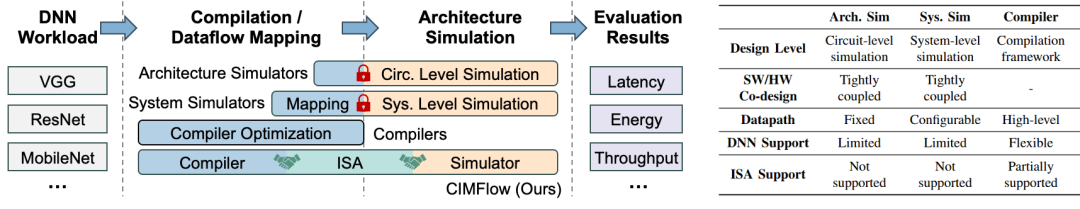

當前，數字CIM的研發和優化面臨顯著的工具鏈缺口。現有的模擬仿真和編譯框架主要存在以下問題：

      1.  集成度不足 —— ISA定義、編譯器、模擬器各自為政，缺乏端到端的協同優化支持

      2.  靈活性受限 —— 現有工具往往基于固定的架構假設，難以適應數字CIM快速演進的設計空間

      3.  針對性不足 —— 缺乏針對數字CIM容量限制的專門優化策略

這些問題嚴重制約了數字CIM架構的設計空間探索和快速原型驗證。

針對上述挑戰，我們提出了CIMFlow——一個面向數字CIM架構的集成式設計與評估框架。CIMFlow的設計遵循兩大核心理念：

·  集成式（Integration） —— 實現從DNN模型到性能評估的無縫銜接

·  可擴展（Extensibility） —— 通過層次化抽象與指令設計支持靈活的軟硬件配置

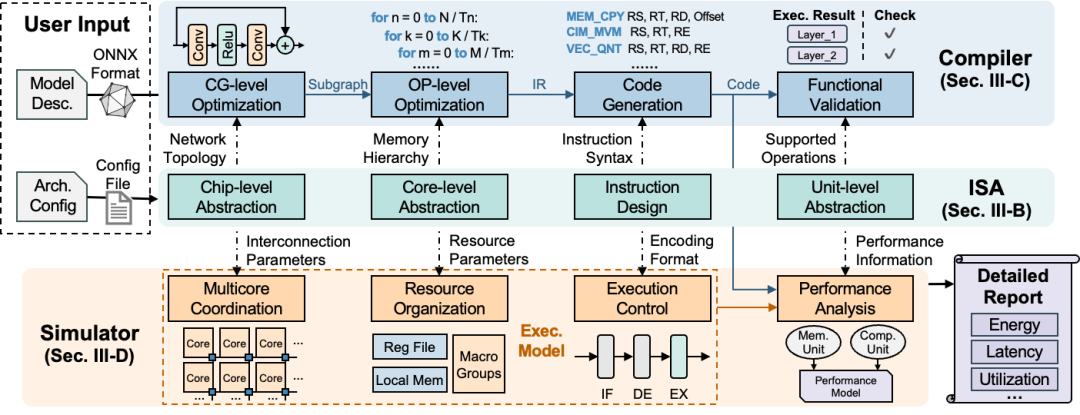

CIMFlow由以下三大核心組件構成：

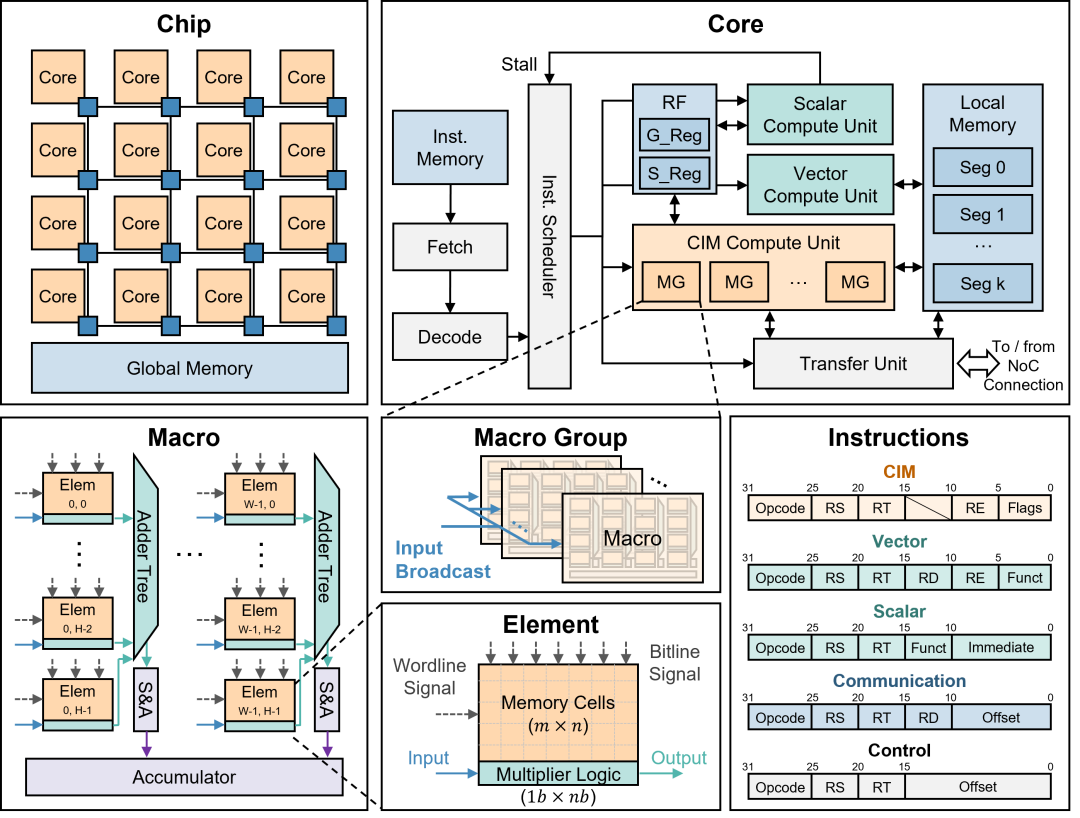

CIMFlow ISA采用三層硬件抽象層次，從芯片級（Chip-level）、核心級（Core-level）到單元級（Unit-level），為編譯器和模擬器設計提供了統一的接口。

在最頂層的芯片級抽象包含了多核互連的拓?fù)浣Y(jié)構、片上網絡（NoC）的通信參數以及全局存儲的配置方式。核心級抽象則聚焦于單個處理核心的內部結構，每個核擁有獨立的指令流。在最底層的單元級抽象則包含了CIM宏單元（Macro）內部的計算粒度與執行細節，直至存儲單元（Element）級別的位寬和操作特性。

指令集采用32位的指令編碼設計，包含計算、通信與控制三大類型的指令。每條指令包含6位操作碼和多個5位操作數字段，并提供自定義指令擴展模板，便于研究者根據需求引入新的操作類型。

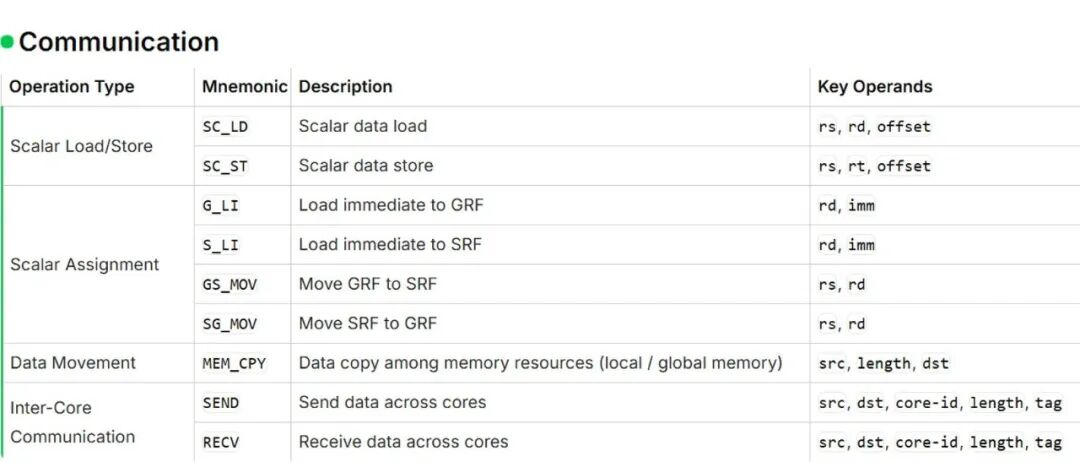

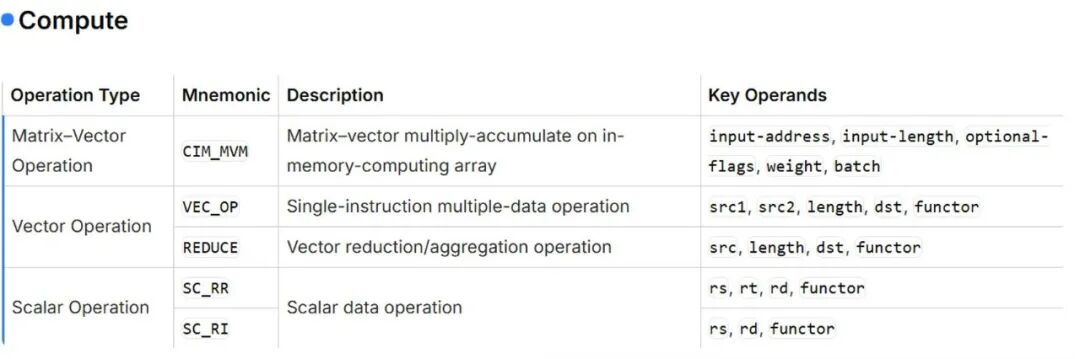

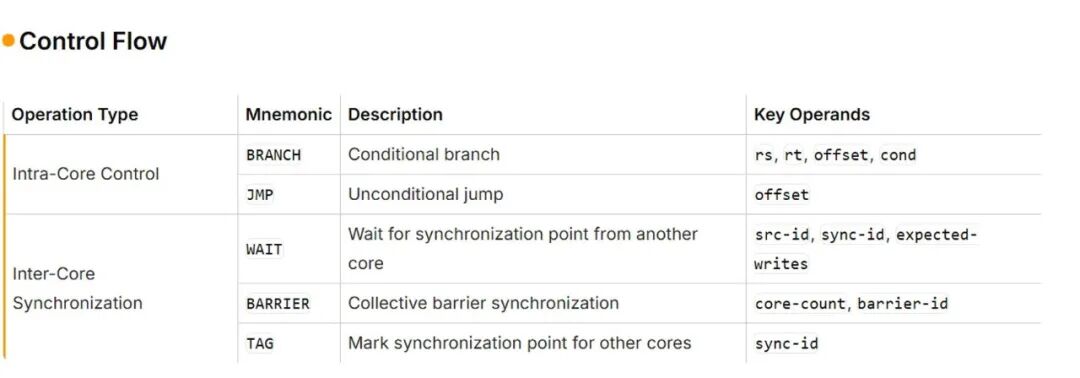

三類指令詳情：計算 · 通信 · 控制流

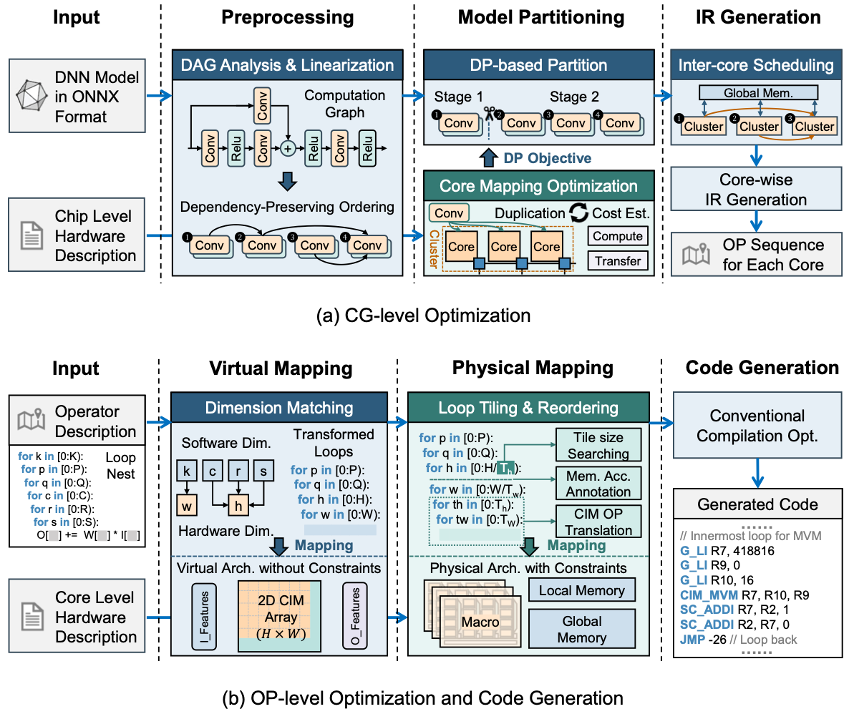

CIMFlow編譯器基于MLIR框架構建，主要包含以下兩級優化策略：

CIMFlow模擬器基于SystemC實現，提供從單核執行到全芯片協調的多層次周期精確仿真。

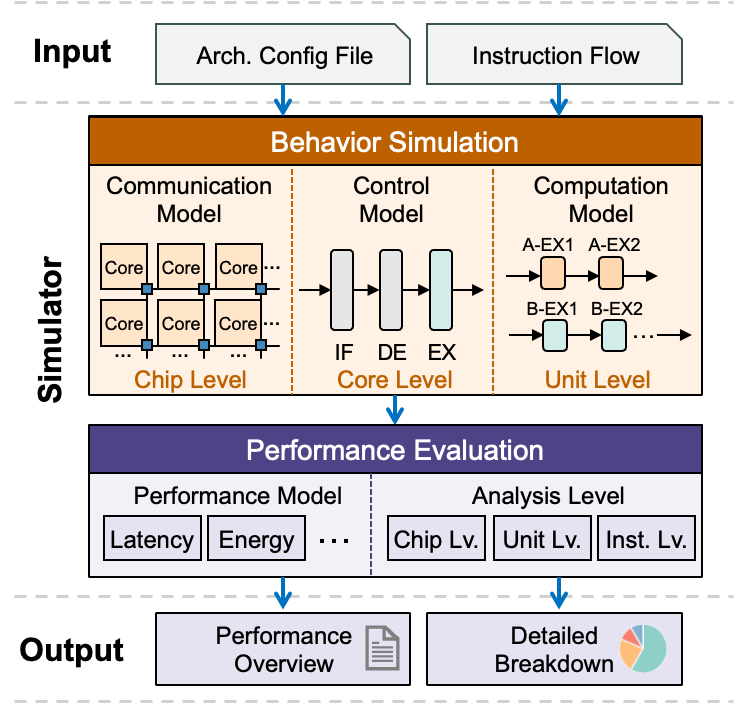

在核心級別，每條指令的執行遵循取指、譯碼、執行的三級流水線模型。執行階段為不同類型的計算單元實現了細粒度的流水建模，以支持指令級并行。模擬器通過位圖記分板機制精確追蹤指令沖突和資源占用，確保對計算與數據搬運模式的準確建模。在芯片級別，模擬器管理多個核心通過片上網絡進行的并行執行和數據通信，輸出涵蓋能耗、延遲、硬件利用率等多維度的詳細性能報告。

模擬器的另一大特色是高度的可配置性。研究者可以通過配置文件靈活指定核心數量、存儲容量、NoC帶寬等架構參數，無需修改代碼即可快速進行設計空間探索。

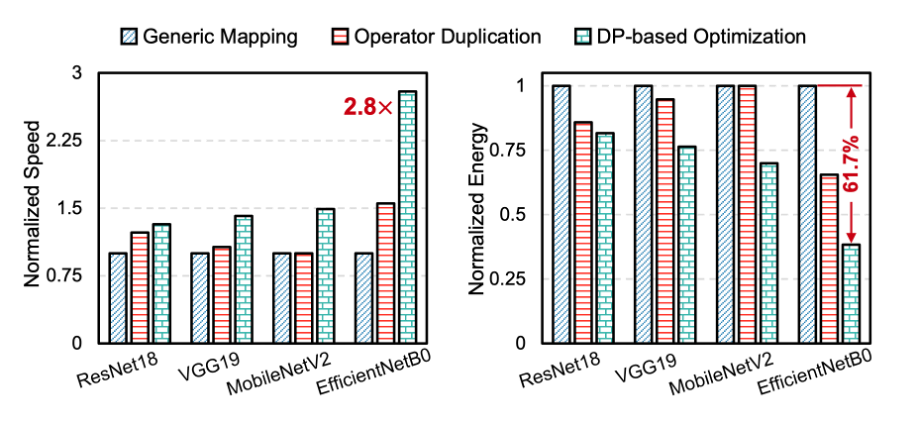

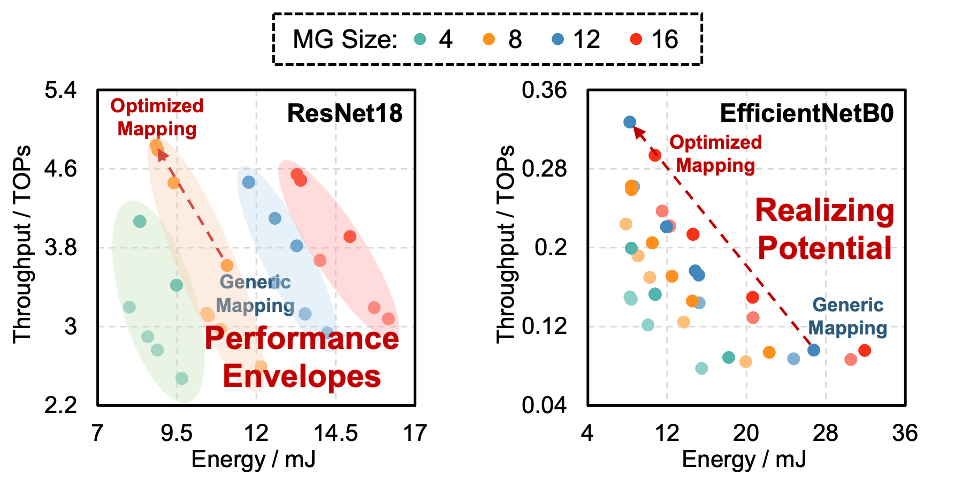

我們在ResNet18、VGG19、MobileNetV2、EfficientNetB0等代表性模型上進行了全面評估：

2026年1月19日，我們在第31屆亞太設計自動化會議（ASP-DAC 2026）上與計算所陳曉明研究員與清華大學朱振華博士成功舉辦了題為"Design Methodologies and Toolchains for Compute-in-Memory: From Architectures to Systems"的Tutorial。

本次Tutorial歷時50分鐘，系統介紹了存算一體技術背景、CIMFlow框架設計理念、三大核心組件的技術細節，以及性能評估方法與設計洞察。Tutorial的一大亮點是現場Hands-on Demo環節，與會者通過預先準備的Docker環境進行了動手實踐，親身體驗了從DNN模型編譯到周期精確仿真的完整流程。

Tutorial吸引了來自學術界和工業界的眾多參會者，現場討論熱烈。感謝所有參與者的支持！CIMFlow將持續迭代更新，我們期待與更多同仁共同推動數字存算一體技術的發展。

CIMFlow代表了我們在數字存算一體架構系統化設計方向的階段性成果。通過集成式的設計理念和靈活的可擴展架構，CIMFlow加速了數字CIM架構的設計空間探索，降低了從算法到硬件的驗證門檻，同時推動了存內計算領域軟硬件協同優化方法學研究的進一步發展。

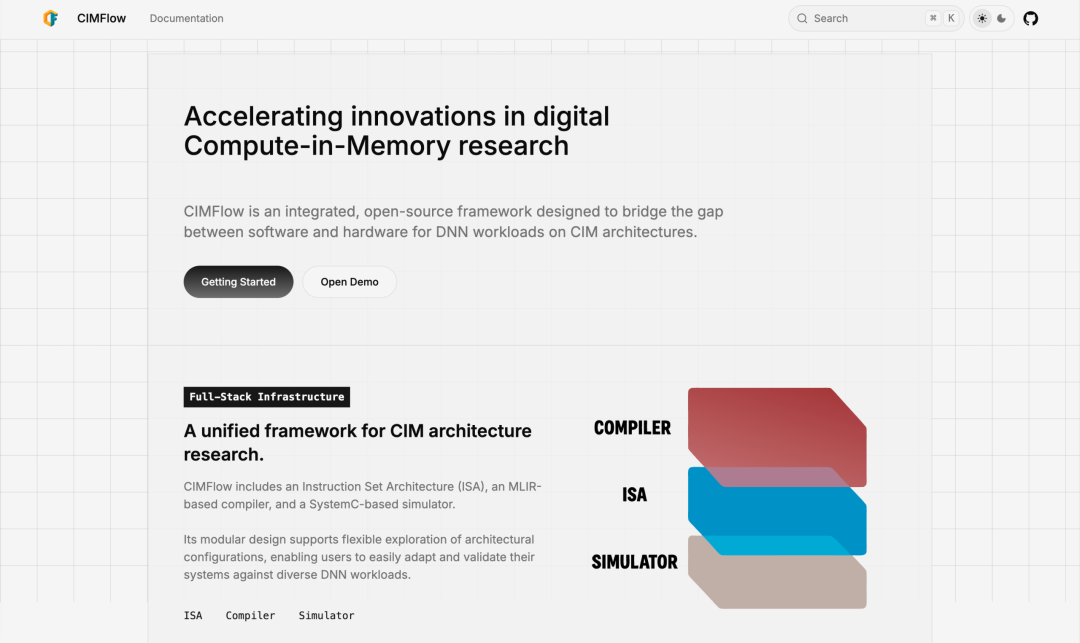

CIMFlow工具鏈目前已在GitHub平臺開源。我們相信，CIMFlow將為下一代AI加速器的研發提供有力支撐，也期待更多研究者加入我們，共同完善這一開源工具鏈。
