AMD嵌入式開發框架(EDF)是一個完整的開源環境，旨在幫助嵌入式工程師基于AMD自適應SoC高效評估、開發和部署應用。
EDF基于Yocto Project 而構建；Yocto是業界標準的開源構建系統，專用于嵌入式 Linux 開發。這種方法可確保工程師能夠創建可復現且可維護的系統，并憑借長期的安全支持和社區支持讓系統保持最新。
基于Yocto的EDF流程的核心優勢
·Linux發行版：根據特定需求構建定制化Linux OS
·無鎖定：使用未與供應商綁定的工具進行開發，實現長期靈活性
·更廣泛的生態系統：利用社區內豐富的庫、擴展程序和工具
·輕松集成：與已使用的開源環境無縫適配
·部署路徑：獲取上游更新和操作系統廠商的長期支持
完整解決方案棧
EDF提供了一整套工具和組件，可用于啟動和擴展嵌入式系統。軟硬件工程師均可利用 EDF快速啟用SoC，并在強大統一的基礎之上開展開發工作。
加速嵌入式開發
加速嵌入式開發EDF憑借預構建鏡像、自動化流程和基于角色的開發路徑，加速從評估到部署的整個流程。開發者可在幾分鐘內啟動開發工作，并快速進入高級操作系統構建或硬件定制階段，而無需從頭開始構建。
評估
·開箱即用的評估體驗：啟動預構建鏡像，測試芯片功能，并運行開箱即用的示例
開發
·軟件開發：使用 SDK、容器或軟件包源編寫并部署軟件
·操作系統集成與開發：定制軟件棧、添加域，并擴展功能
·硬件集成：利用 AMD Vivado和 Vitis 工具流程及可配置的示例設計(CED)，集成PL有效載荷
部署
·部署就緒：將定制軟件棧集成到終端應用硬件上
·長期可維護性：與商用操作系統廠商合作，實現批量生產并獲取長期支持
Petalinux是AMD基于Yocto開發并維護的開發工具，已經被用戶所熟知，今天的文章主要站在Petalinux的角度來理解如何進行EDF的遷移開發。

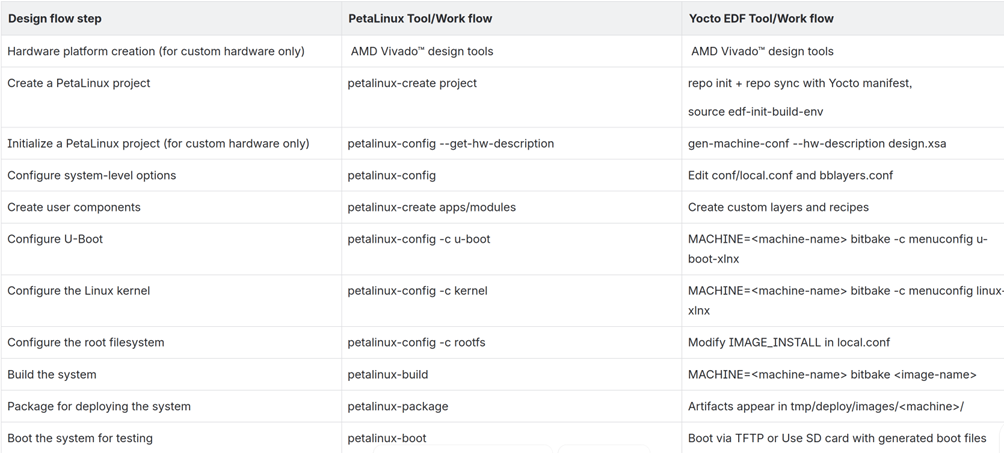

設計對比概覽
環境變量

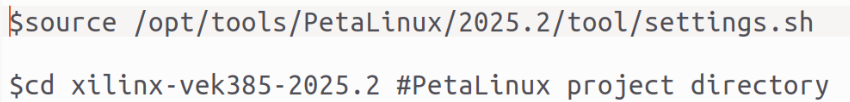

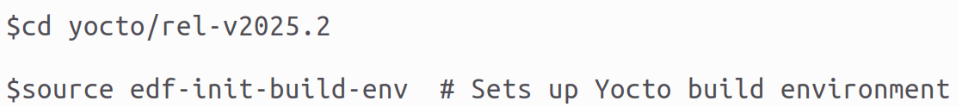

在PetaLinux中,這些工具需要提供給命令行,但無需進行特定項目的初始化。使用 Yocto,在運行bitbake命令之前,需要為本地項目設置 SDK。
Petalinux流程
EDF流程
創建模板工程
Petalinux流程

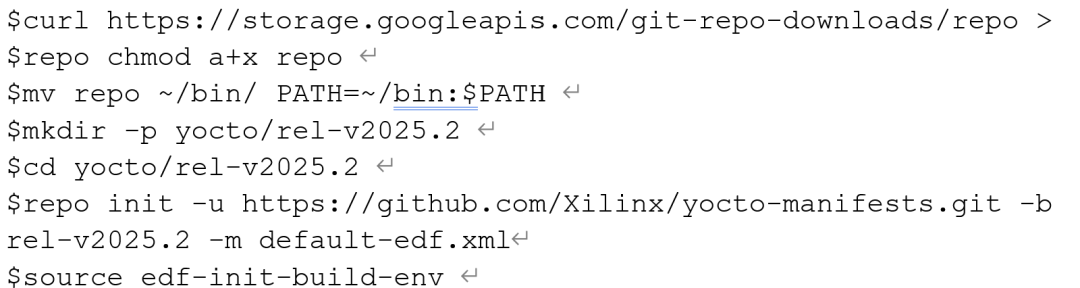

EDF流程
對于Yocto Project,該機器在項目創建時不會定義。之后可以在build/conf/local.conf中進行修改。默認情況下,該機器設置為 zynqmp-generic,但可以通過local.conf或調用 bitbake 構建命令,使用 MACHINE=[target 模板] 命令行重寫進行更改。
創建BSP工程
Petalinux流程
$petalinux-create --type project -s xilinx-zcu102-v2025.2-10171136.bsp
EDF流程
EDF不使用.bsp文件。相反,它使用機器配置文件(在meta-amd-adaptive-socs/meta-amd-adaptive-socs-bsp層狀或類似)以針對特定板。預建機器定義可用,可在Yocto項目設置期間進行選擇。
導入硬件配置
Petalinux流程
$petalinux-config --get-hw-description <path to XSA file>
EDF流程
使用gen-machine-conf工具從XSA或SDT生成Yocto的配置。
U-Boot 配置
Petalinux流程
$petalinux-config -c u-boot
EDF流程

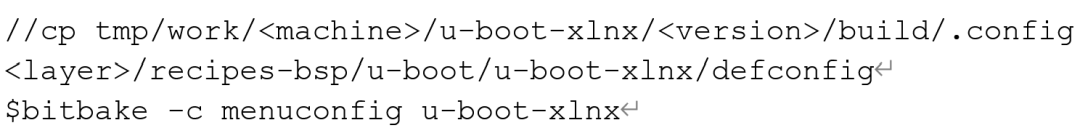

在Yocto環境中啟動U-Boot 菜單配置,更改生效請復制生成的內容.config替換defconfig
Kernel配置
Petalinux流程
$petalinux-config -c kernel
EDF流程

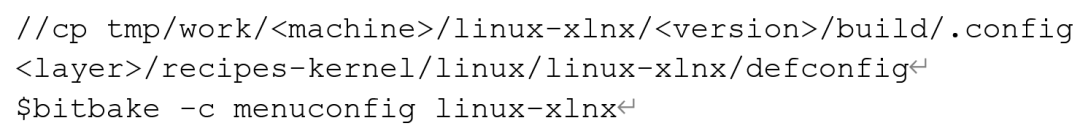

在Yocto環境中啟動U-Boot菜單配置,更改生效請復制生成的內容.config替換defconfig
編譯構建
Petalinux流程
$petalinux-build
EDF流程
我們需要一個兩步構建流程來獲取 EDF 流程中的引導工件,這與PetaLinux流程不同

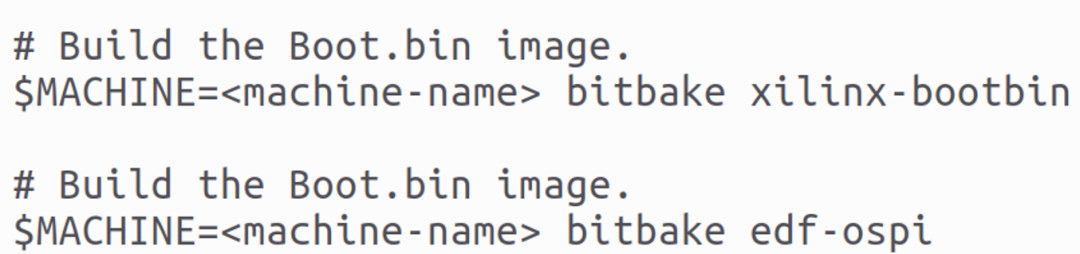

1)啟動固件鏡像：

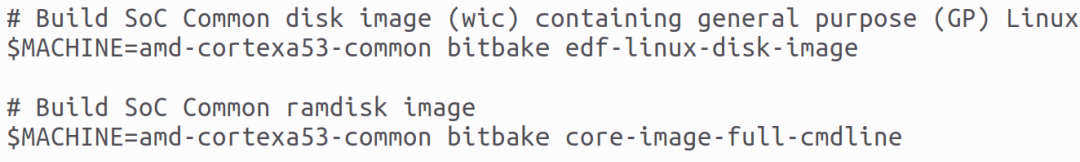

2)Linux系統鏡像
生成啟動鏡像
Petalinux流程
$petalinux-package --boot --u-boot
EDF流程
$MACHINE=<machine-name> bitbake xilinx-bootbin
生成WIC鏡像
Petalinux流程
$petalinux-package --wic
EDF流程
需要結合起來使用
1.生成boot.bin和Linux系統鏡像
$MACHINE=zynqmp-zcu102-sdt-full bitbake xilinx-bootbin
$MACHINE=amd-cortexa53-mali-common bitbake edf-linux-disk-image
2.打包WIC鏡像

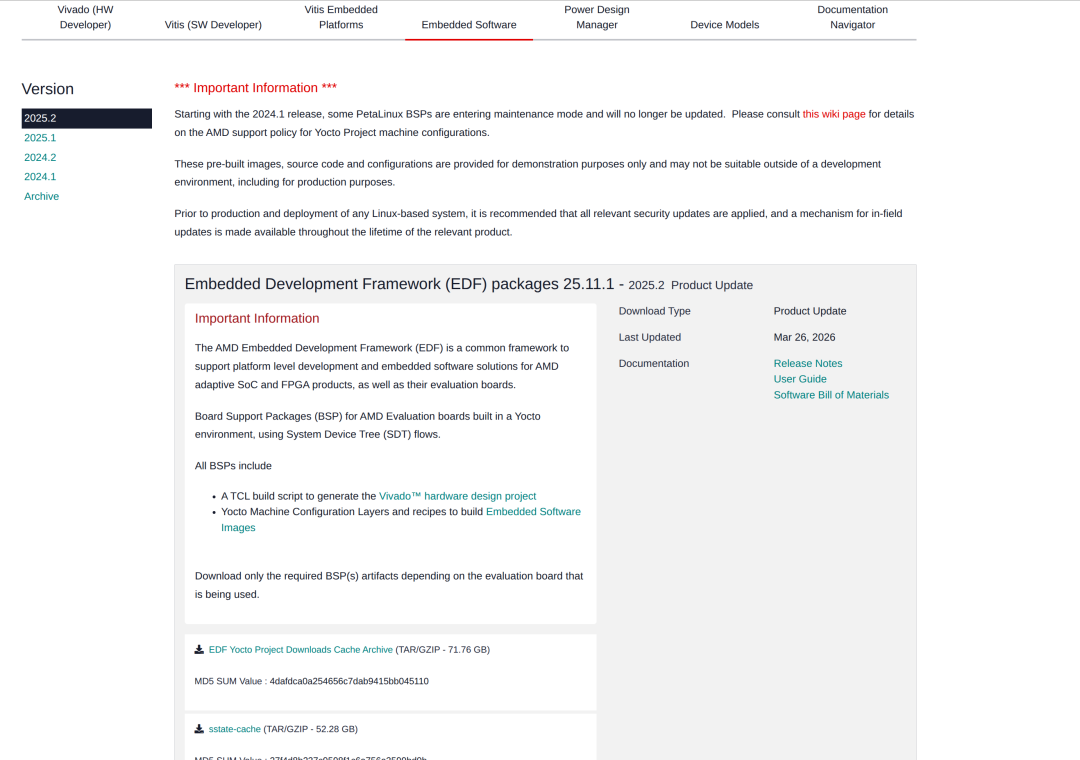

離線編譯包配置
Petalinux流程
$petalinux-build
1) run petalinux-config to config sstate
-> Yocto Settings
->Local sstate feeds settings
->local sstate feeds url
2) run petalinux-config to config downloads
-> Yocto Settings
-> Add pre-mirror url
-> (press Enter)

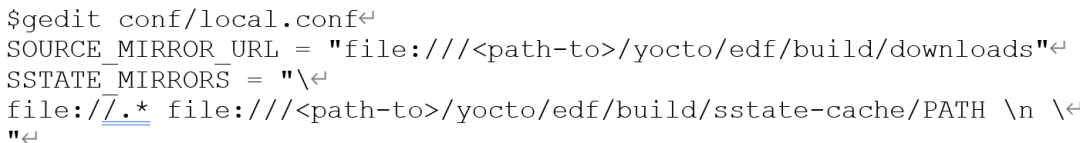

EDF流程
更多詳細EDF使用流程可以參考Wiki中AMD Embedded Development Framework(EDF)。
