pyOCD——ARM Cortex-M 調試燒錄的 Python 利器

星標公眾號，讓嵌入式知識 “投喂” 不停歇！

一款開源、跨平臺、支持 70+ MCU 的 Python 調試工具，讓嵌入式開發者告別"只能用 IDE 才能燒錄調試"的困境。

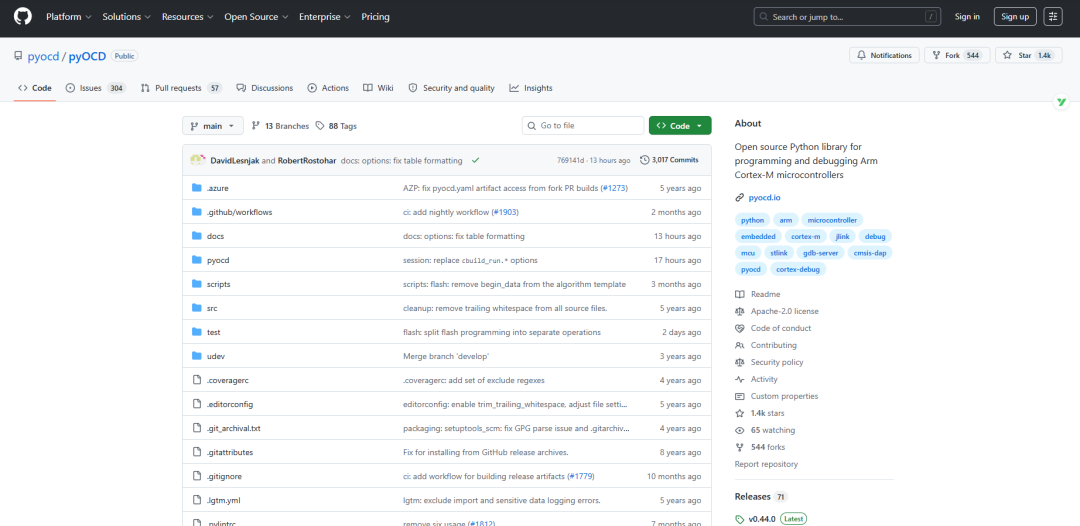

項目地址： https://github.com/pyocd/pyOCD

官方文檔： https://pyocd.io/docs

支持的芯片列表： https://www.keil.com/dd2/pack/

一、嵌入式開發的"調試之痛"

做嵌入式開發的朋友們一定有過這樣的經歷：換一顆芯片就要裝一套新的 IDE，燒錄固件的方式五花八門，CI 流水線上想跑板級測試卻發現調試器只有 GUI 沒有命令行接口，想寫腳本批量燒錄又被私有協議擋在門外……

傳統嵌入式調試工具的痛點可以歸納為三個：平臺鎖定（Windows Only）、協議封閉（廠商私有驅動）、自動化困難（缺少可編程接口）。

pyOCD 正是為了解決這些問題而誕生的。它是一個純 Python 實現的 ARM Cortex-M 微控制器調試與燒錄工具，由 ARM 官方開源，采用 Apache 2.0 許可證。

無論你用 Linux、macOS 還是 Windows，無論你的調試器是 DAPLink、ST-Link、J-Link 還是 CMSIS-DAP，pyOCD 都能統一接管。

簡單來說，pyOCD 能幫你做到三件事：

1. 燒錄固件——支持 bin、hex、elf 格式，一條命令搞定。
2. 在線調試——內置 GDB Server，配合 GDB 或 VS Code 實現斷點、單步、查看變量。
3. 腳本化控制——提供完整的 Python API，在 CI/CD 流水線或自動化測試中像調函數一樣操控 MCU。

二、pyOCD 全景：它到底能做什么？

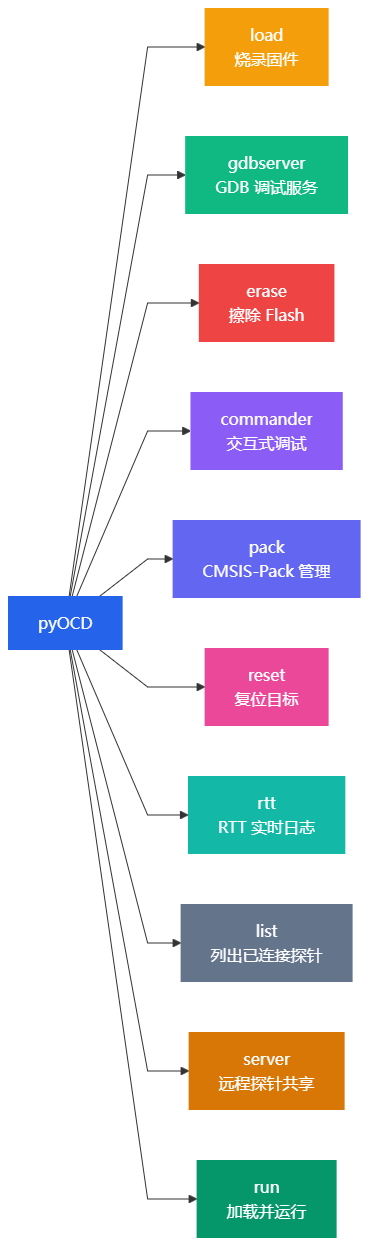

pyOCD 提供了一套豐富的命令行子命令和等價的 Python API，下面這張圖展示了它的核心功能矩陣：

這些子命令覆蓋了嵌入式日常開發中 90% 以上的調試需求。其中最常用的三個場景是：燒錄（load）、調試（gdbserver） 和 交互探測（commander）。

支持的調試探針

pyOCD 內建了對主流調試探針的支持，包括：

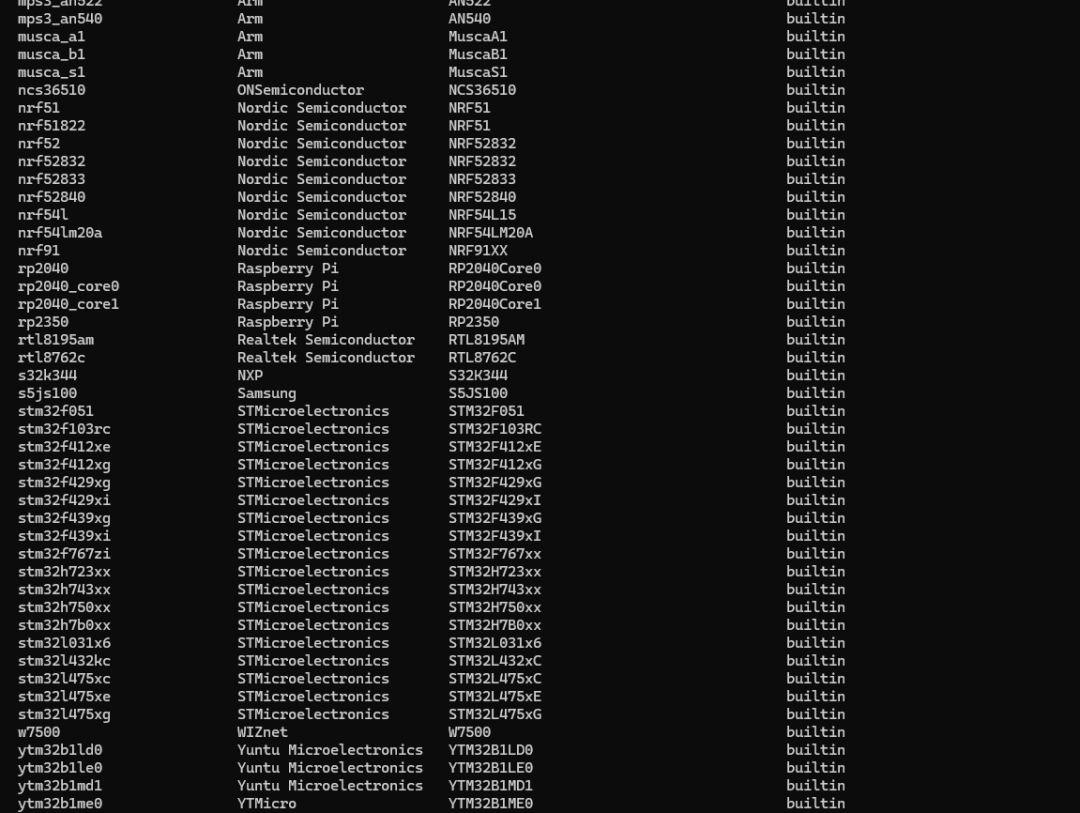

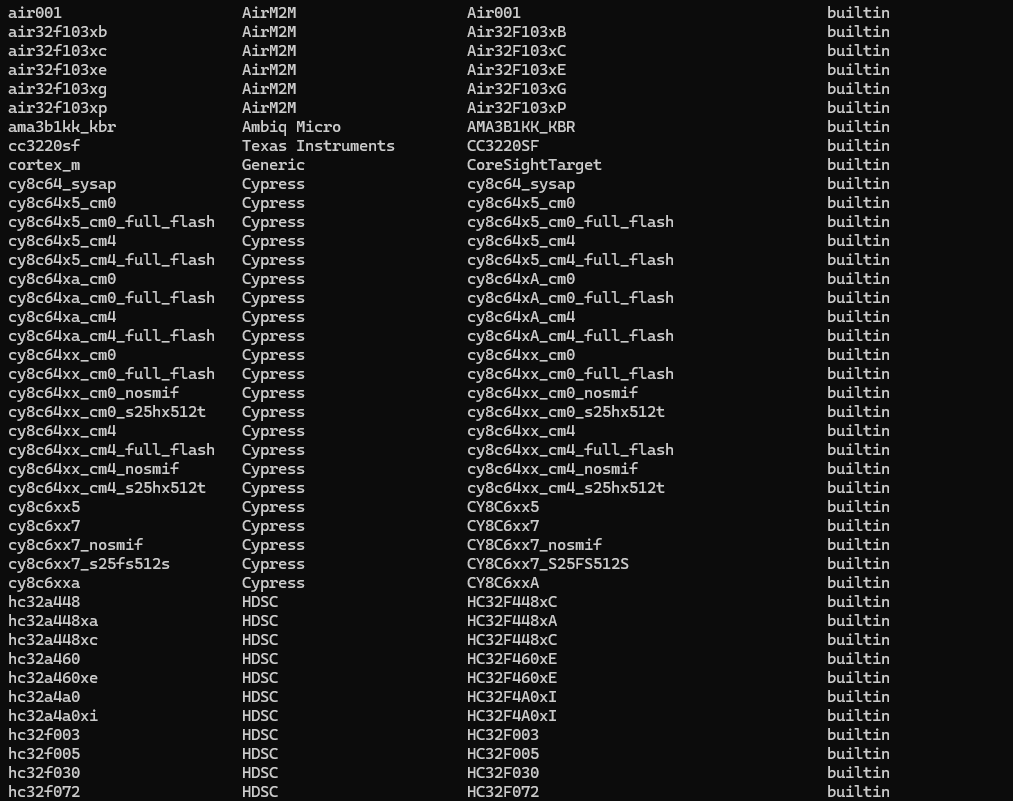

支持的目標芯片

pyOCD 內建支持超過 70 款常見 MCU，涵蓋 STM32、nRF52、LPC、MIMXRT 等主流系列。更重要的是，通過 CMSIS Device Family Pack（DFP）機制，幾乎市面上所有 Cortex-M 設備都可以獲得支持——只需一條 pyocd pack install 命令即可安裝對應芯片的支持包。

三、快速上手：從安裝到第一次燒錄

3.1 安裝

pyOCD 是標準的 Python 包，安裝非常簡單：

pip install -U pyocd

如果需要 PE Micro 探針支持，可以安裝擴展：

pip install -U pyocd[pemicro]

在 Linux 下，還需要配置 udev 規則以允許普通用戶訪問 USB 調試器（pyOCD 源碼中的 udev/ 目錄提供了現成的規則文件）。

3.2 檢測連接

將調試器連上電腦，執行：

pyocd list

你會看到類似輸出：

這說明 pyOCD 已經成功識別到了你的調試器和目標芯片。

3.3 燒錄固件

pyocd load -t stm32l432kc my_firmware.hex

一行命令，固件就被寫入了目標芯片的 Flash。-t 參數指定目標芯片型號，如果調試器支持自動識別（如 DAPLink），該參數可以省略。

3.4 啟動 GDB 調試

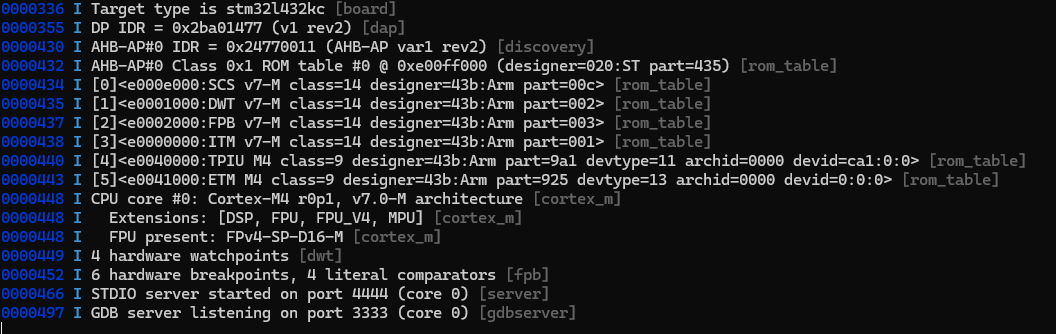

pyocd gdbserver -t stm32l432kc

然后在另一個終端中用 GDB 連接：

如果你使用 VS Code + Cortex-Debug 插件，只需在 launch.json 中將 servertype 設為 "external"，gdbTarget 設為 "localhost:3333" 即可實現圖形化調試。

四、實戰 Demo：用 Python API 自動化調試

pyOCD 最強大的地方在于它的 Python API——你可以像寫普通 Python 腳本一樣操控 MCU。以下是一個完整的實戰案例，涵蓋連接、燒錄、運行控制和內存讀寫。

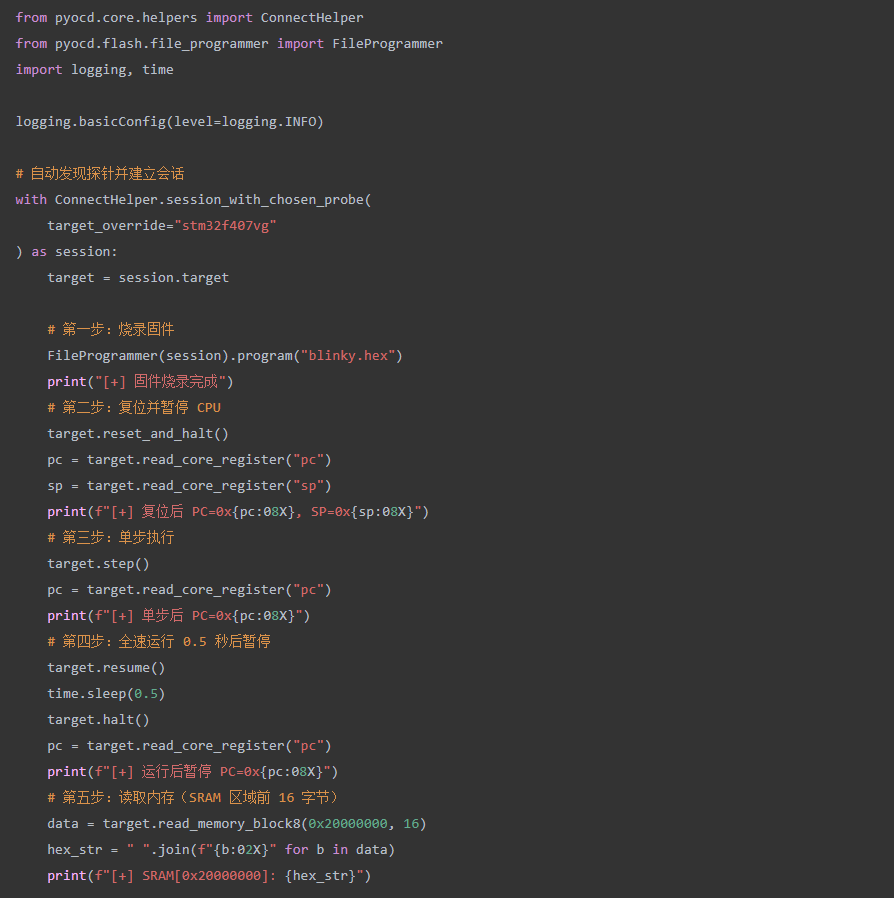

Demo 1：固件燒錄 + 運行控制

代碼解析： 整個腳本的核心是 ConnectHelper.session_with_chosen_probe() 這個上下文管理器。進入 with 塊時，pyOCD 自動完成探針發現、SWD 連接建立和目標芯片初始化；退出 with 塊時，連接被安全釋放。FileProgrammer 負責解析固件文件并調用底層 Flash 編程算法完成燒錄。后續的 reset_and_halt、step、resume、halt 則是標準的運行控制操作，和你在 GDB 中輸入 reset、stepi、continue、Ctrl+C 完全等價。

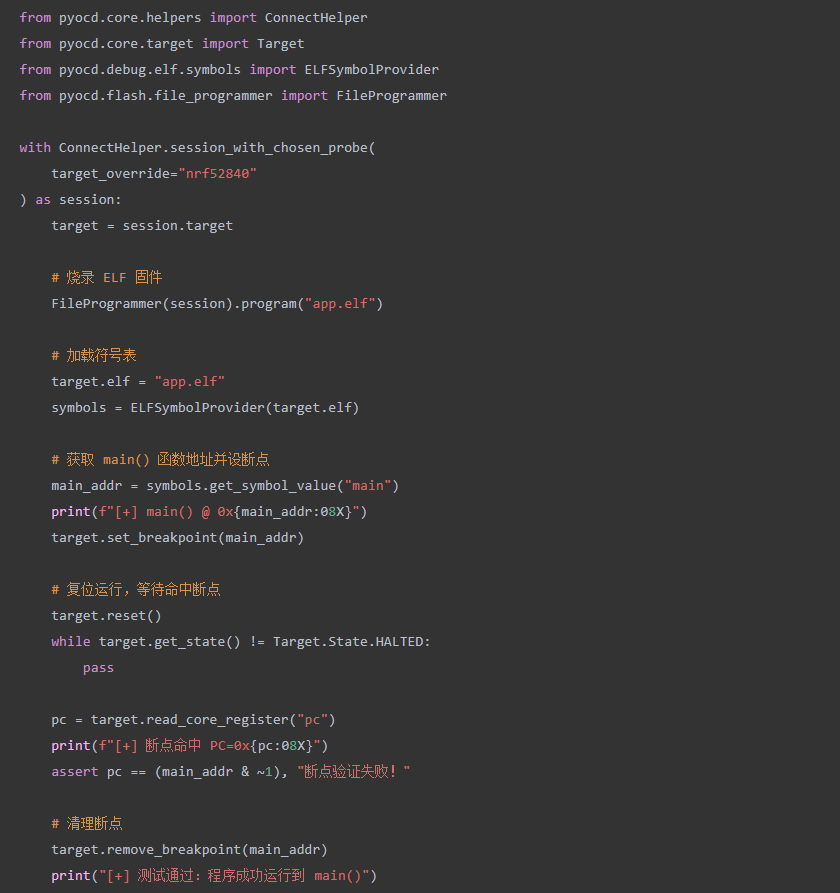

Demo 2：ELF 符號斷點調試

在自動化測試中，我們經常需要在某個函數入口設置斷點，驗證程序是否正確執行到了那里。pyOCD 可以直接解析 ELF 文件中的符號表來實現這一點：

代碼解析：ELFSymbolProvider 從 ELF 文件中提取符號表，get_symbol_value("main") 返回 main 函數的地址。set_breakpoint 在該地址設置硬件斷點，然后 reset() 讓 MCU 從頭開始運行。當 CPU 執行到斷點處會自動暫停，我們輪詢 get_state() 檢測到 HALTED 狀態后讀取 PC 寄存器進行驗證。這種模式非常適合用在 CI 流水線中做冒煙測試。

五、Flash 編程流程剖析

Flash 燒錄是嵌入式開發中最高頻的操作之一。pyOCD 的 Flash 編程引擎設計得非常精巧，它分為三個層次：

FileProgrammer 是最上層的入口，它負責識別文件格式（bin/hex/elf），解析出地址和數據，然后交給 MemoryLoader。

MemoryLoader（也叫 FlashLoader）是中間的智能調度層。它會根據目標芯片的 Memory Map，將數據自動分發到不同的存儲區域——如果目標地址落在 Flash 區域，走 Flash 編程流程；如果是 RAM，直接寫入。這意味著你可以一次性加載一個同時包含 Flash 代碼和 RAM 初始數據的 ELF 文件，pyOCD 會自動處理。

FlashBuilder 是優化核心。它實現了增量編程（smart flash）：先讀取芯片中已有的數據，與待寫入數據逐扇區比較，只擦除和編程有變化的扇區。對于頻繁迭代開發來說，這能大幅縮短燒錄時間。

Flash 是最底層，它將 CMSIS-Pack 中定義的 Flash 編程算法（一段運行在目標 MCU 上的小程序）加載到 RAM 中執行，完成實際的扇區擦除和頁編程操作。

六、RTOS 線程感知

如果你的項目使用了 RTOS，調試時最頭疼的問題之一是"我當前在哪個線程里"。pyOCD 內建了對多個主流 RTOS 的線程感知支持：

• FreeRTOS
• Zephyr
• RTX5（Keil RTX）
• ThreadX（Azure RTOS）
• Argon RTOS

啟用方式非常簡單，在配置文件 pyocd.yaml 中添加：

rtos.enable: true
rtos.name: freertos

或者通過命令行參數：

pyocd gdbserver -t stm32f407vg -Ortos.enable=true -Ortos.name=freertos

啟用后，pyOCD 的 GDB Server 會自動解析內核數據結構（如 FreeRTOS 的 pxCurrentTCB、任務鏈表等），在 GDB 中你可以用 info threads 看到所有 RTOS 線程的名稱、狀態和調用棧，用 thread N 切換到指定線程查看其上下文。對于多任務系統的問題排查，這個功能堪稱救命。

七、配置體系與用戶腳本

pyOCD 提供了靈活的配置機制。你可以在項目根目錄創建 pyocd.yaml 文件，將常用配置固化下來：

probes 段允許你為不同的調試器設置獨立配置——在多板開發環境下特別實用。

更強大的是用戶腳本功能。在項目目錄放一個 pyocd_user.py，你可以 hook 到連接、初始化、復位等各個生命周期階段。比如在連接后立即配置某個調試寄存器：

甚至可以用 @command() 裝飾器自定義 commander 和 GDB monitor 命令：

這種可編程擴展能力，是傳統調試工具無法比擬的。

八、總結

pyOCD 的核心優勢可以用一句話概括：它把"調試器"從一個 GUI 工具變成了一個可編程接口。

對于日常開發，它提供了輕量級的命令行工具，一條命令完成燒錄、調試、擦除；對于自動化測試，它提供了完整的 Python API，讓板級測試像單元測試一樣方便；對于芯片適配，它通過 CMSIS-Pack 和用戶腳本機制，能夠快速支持新設備。

如果你還在為嵌入式調試環境的碎片化而煩惱，不妨試試 pyOCD——一條 pip install pyocd 就能開啟全新的調試體驗。

如果覺得本文對你有幫助，歡迎點贊、在看、轉發支持一波，我們下期見！
