雙刃劍：深度解析LDO中的前饋電容（CFF）！

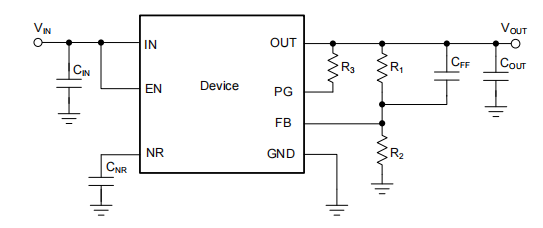

    在低壓差線性穩壓器（LDO）的設計中，工程師們常常會遇到一個看似不起眼卻至關重要的元件——前饋電容（Feedforward Capacitor, CFF）。如上圖所示，這個電容CFF并聯在反饋分壓網絡上端的電阻R1兩端。添加這顆小小的電容，能夠顯著提升LDO的多項關鍵性能，尤其是在為射頻（RF）、無線通信等噪聲敏感型應用供電時，其作用不可或缺。

    然而，凡事皆有兩面性。CFF在帶來諸多益處的同時，也可能引發一系列潛在問題，如啟動緩慢、電源良好（Power-Good, PG）信號誤判、甚至在關斷時損壞芯片。本文旨在深入剖析CFF的利弊，為工程師在實際應用中權衡與決策提供清晰的指導。

1. 提升系統穩定性

    LDO本質上是一個帶有負反饋的放大器系統，其穩定性由反饋環路的相位裕度決定。CFF的引入，在LDO的反饋環路中增加了一個零點（Zero, ZFF）和一個極點（Pole, PFF）。

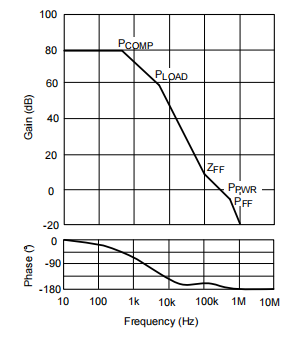

    關鍵在于這個零點ZFF。從圖1的波特圖（Bode Plot）中可以清晰地看到，零點ZFF的出現，在LDO的單位增益頻率附近“抬升”了相位曲線，從而增大了相位裕度。充足的相位裕度是抑制振蕩、保證LDO穩定工作的“安全墊”。此外，CFF還能有效擴展LDO的反饋環路帶寬，這直接關聯到下一項優勢。

圖1

2. 降低輸出噪聲與提升電源抑制比 (Reducing Noise & Improving PSRR)

    對于高精度模擬電路，電源的純凈度至關重要。CFF在這方面扮演了關鍵角色。

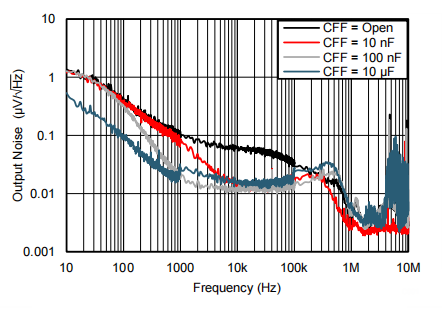

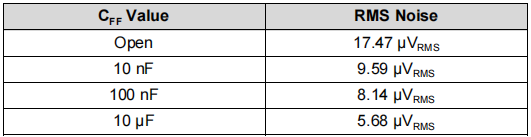

• 降低輸出噪聲： LDO內部的基準電壓源和誤差放大器自身會產生噪聲。CFF在高頻段為反饋信號提供了一個低阻抗“捷徑”，有效地將輸出端的高頻噪聲直接耦合回反饋網絡，從而抑制了誤差放大器對高頻噪聲的放大。圖2直觀地展示了這一效果：隨著CFF容值的增大（從Open到10 μF），LDO在1 kHz至1 MHz頻率范圍內的輸出噪聲譜密度顯著降低。


圖2

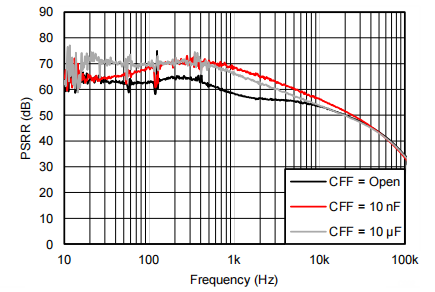

• 提升電源抑制比（PSRR）： PSRR衡量了LDO抑制來自輸入端電源紋波的能力。由于CFF提升了LDO的開環增益和帶寬，其抑制輸入紋波的能力也隨之增強。圖3的測試數據表明，使用CFF后，LDO在中高頻段的PSRR性能得到了明顯改善。

圖3

3. 優化負載瞬態響應 (Improving Load Transient Response)

    當負載電流發生劇烈跳變時（例如，處理器從休眠切換到滿負荷工作），LDO的輸出電壓會產生一個短暫的跌落或過沖。CFF通過擴展環路帶寬，使得LDO的反饋系統能夠更快地響應這種變化，從而減小輸出電壓的波動幅度。

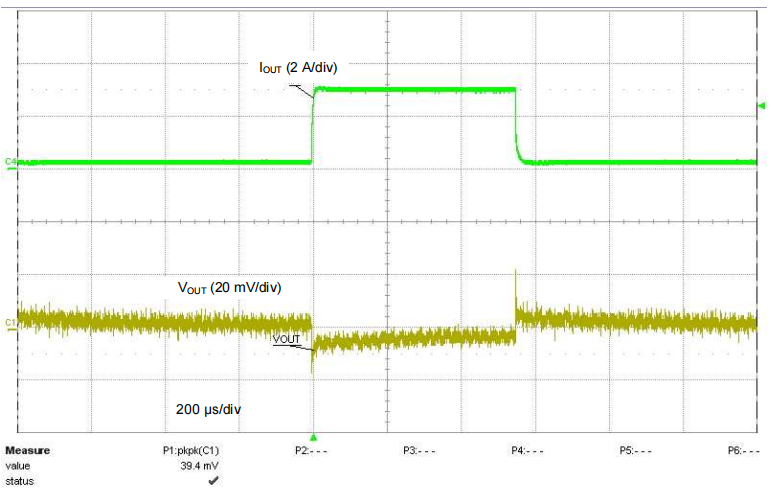

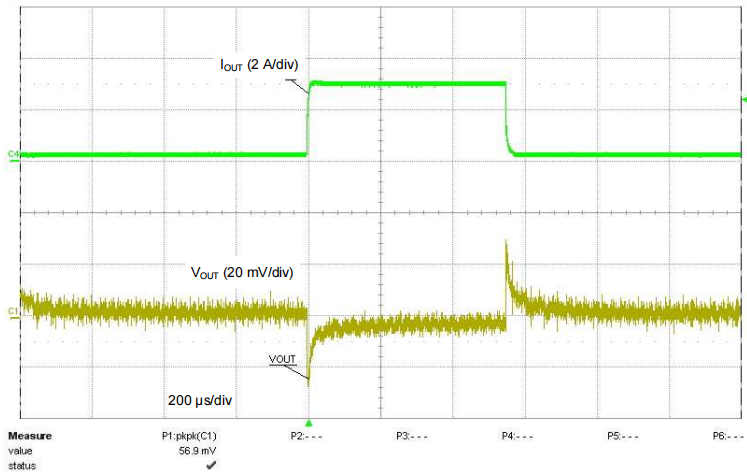

    圖4和圖5提供了一個極具說服力的對比。在沒有CFF時（圖4），負載電流突增導致了56.9 mV的電壓跌落。而在加入了10 nF的CFF后（圖5），同樣的負載變化下，電壓跌落減小到了39.4 mV，改善效果非常顯著。

圖4

圖5

    盡管CFF的優點突出，但在設計中忽略其潛在的副作用可能會導致系統工作異常。

1. 啟動異常：Power-Good信號的“假情報”

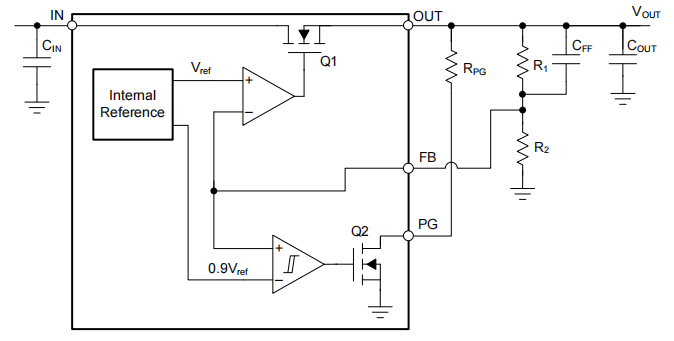

    許多LDO都帶有Power-Good（PG）功能，如圖6，用于向上游的控制器報告輸出電壓是否已達到穩定狀態。PG信號通常通過比較反饋引腳（FB）的電壓與一個內部基準電壓（如0.9Vref）來判斷。

圖6

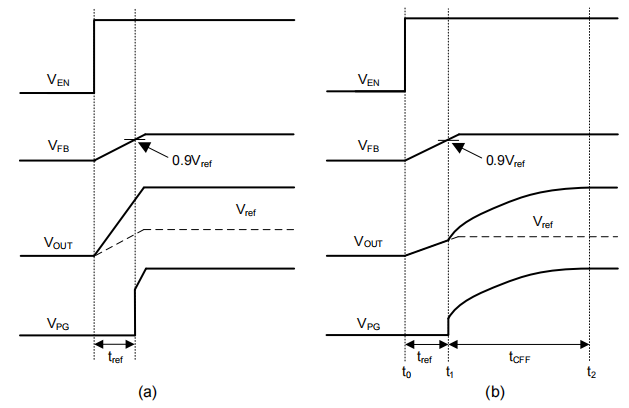

    問題在于，當使用一個大容量CFF時，LDO的啟動過程會變得復雜。如圖7 (b)所示，啟動時，由于CFF需要通過R1充電，導致實際輸出電壓VOUT的上升非常緩慢。然而，反饋引腳VFB的電壓卻會相對較快地上升。這會導致PG比較器在VOUT遠未達到其目標穩壓值時，就錯誤地判斷為“電源良好”，并拉高PG信號。下游電路接收到這個“假情報”后可能會提前開始工作，從而導致系統啟動失敗。

圖7 （a）沒有CFF啟動和（b）CFF為10uF

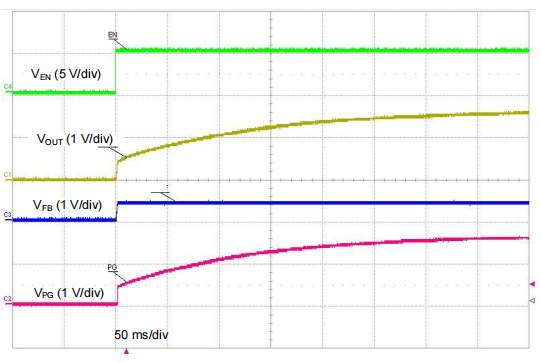

    圖8為一顆LDO啟動瞬間的示波器截圖真實地再現了這一場景：使用10 μF的CFF時，VOUT的啟動時間被顯著拉長，而VPG信號卻過早地變為高電平。

圖8

2. 負載瞬態下的PG信號誤觸發

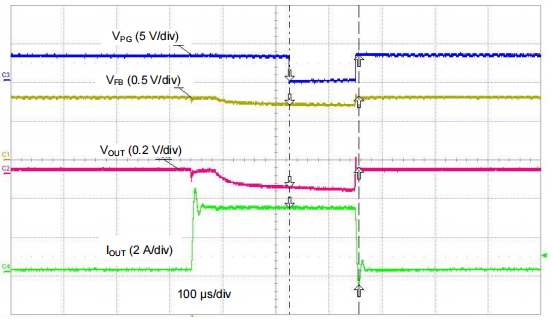

    與啟動問題類似，在LDO正常工作期間，如果發生劇烈的負載電流增加，VOUT會產生一個向下的電壓尖峰（undershoot）。這個尖峰會通過CFF直接耦合到FB引腳，導致VFB電壓瞬間跌落。如果這個跌落足夠深，VFB電壓可能會暫時低于PG比較器的閾值，從而產生一個短暫的、錯誤的PG低電平信號（glitch）。如圖9所示，這種虛假的“電源故障”信號可能會讓系統控制器產生誤判。

圖9 LDO帶10uF CFF在負載瞬變時波形

3. 關斷風險：FB引腳上的負壓

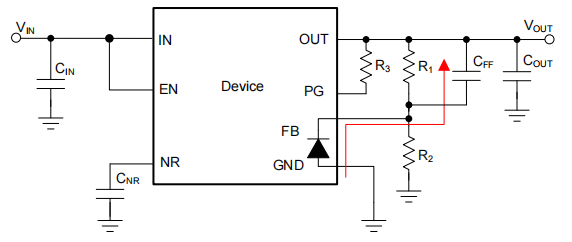

    這是一個容易被忽視但可能造成永久性損壞的問題。當LDO通過EN引腳或撤掉VIN來關斷時，儲存在CFF電容里的電荷需要一條路徑來釋放。此時，由于LDO內部電路已停止工作，唯一的放電路徑往往是通過FB引腳內部的ESD保護二極管到地，如圖10所示。

圖10 帶內部ESD模塊的LDO

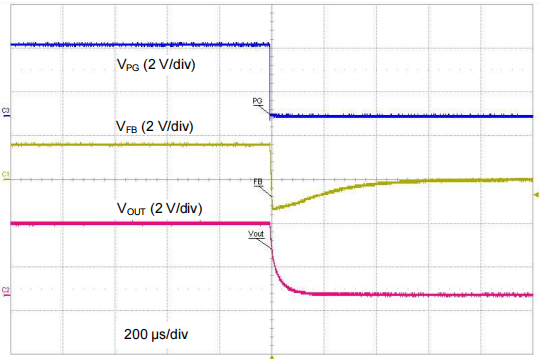

    這個放電電流會瞬間將FB引腳拉到一個負電壓。圖11的關斷波形清晰地顯示了VFB被拉至負值的現象。如果這個負電壓超過了芯片數據手冊中規定的FB引腳絕對最大額定值，就會對芯片造成不可逆的損傷。

圖11 LDO配10uF CFF時關斷波形

對策： 如果設計中必須使用大容量CFF，并且存在負壓風險，可以在FB引腳和GND之間外接一個肖特基二極管，為CFF提供一個更安全的外部放電路徑。

    前饋電容CFF是優化LDO性能的強大工具，但絕非“越大越好”。它的使用是一場性能與可靠性之間的權衡。

• 對于性能： CFF能夠顯著改善穩定性、噪聲、PSRR和負載瞬態響應，是高性能電源設計的利器。

• 對于風險： 必須警惕大容量CFF可能導致的啟動緩慢、PG信號誤判以及關斷時的負壓風險。

設計建議：

• 遵循數據手冊： 始終以LDO芯片數據手冊中推薦的CFF容值范圍作為設計的起點。

• 充分驗證： 在設計中，尤其是在使用了較大CFF值時，務必對系統的啟動、關斷以及各種負載瞬態條件下的表現進行充分的仿真和實際測試。

• 權衡取舍： 根據應用的具體需求，在性能提升和潛在風險之間找到最佳平衡點。如果PG信號的可靠性至關重要，則需要謹慎選擇CFF的容值，或采用其他電路邏輯來規避誤判。
