沙粒大小Chip Can攝像裝置：量子激光MEMS陣列拓展多元用途

據多方估算，量子計算機需要數百萬個量子比特，才能在網絡安全、藥物研發等領域真正發揮潛力。但問題在于，任何想要同時操控?cái)?shù)百萬個特定類型量子比特的人，都會面臨一個難題：如何控制數百萬束激光。

這正是參與MITRE量子登月計劃（Quantum Moonshot）項目的科學家所面對的挑戰。該項目匯集了來自MITRE、麻省理工學院、科羅拉多大學博爾德分校以及桑迪亞國家實驗室的研究人員。他們最終研發出的解決方案是一種圖像投影技術，而他們也發現，這項技術同樣可以解決增強現實、生物醫學成像等多個領域的諸多難題。該設備是一塊1平方毫米的光子芯片，能夠?qū)ⅰ睹赡塞惿吠队暗奖葍蓚€(gè)人類卵細胞還小的區域上。

科羅拉多大學博爾德分校量子工程教授、量子登月計劃項目負責人之一Matt Eichenfield表示：“項目啟動時，我們完全未曾預料到，會研發出一項可能徹底革新成像領域的技術?！痹摵献餮芯宽?xiàng)目旨在打造可規模化的金剛石基量子計算機。這款芯片每秒可投射6860萬個獨立光點（為區別于物理像素，被稱作可掃描像素），其性能是微機電系統（MEMS）微鏡陣列等傳統技術的50倍以上。

麻省理工學院訪問研究員、QuEra計算公司光子學工程師Henry Wen稱：“我們現已造出的可掃描像素，性能已達到衍射極限的理論上限?！?/span>

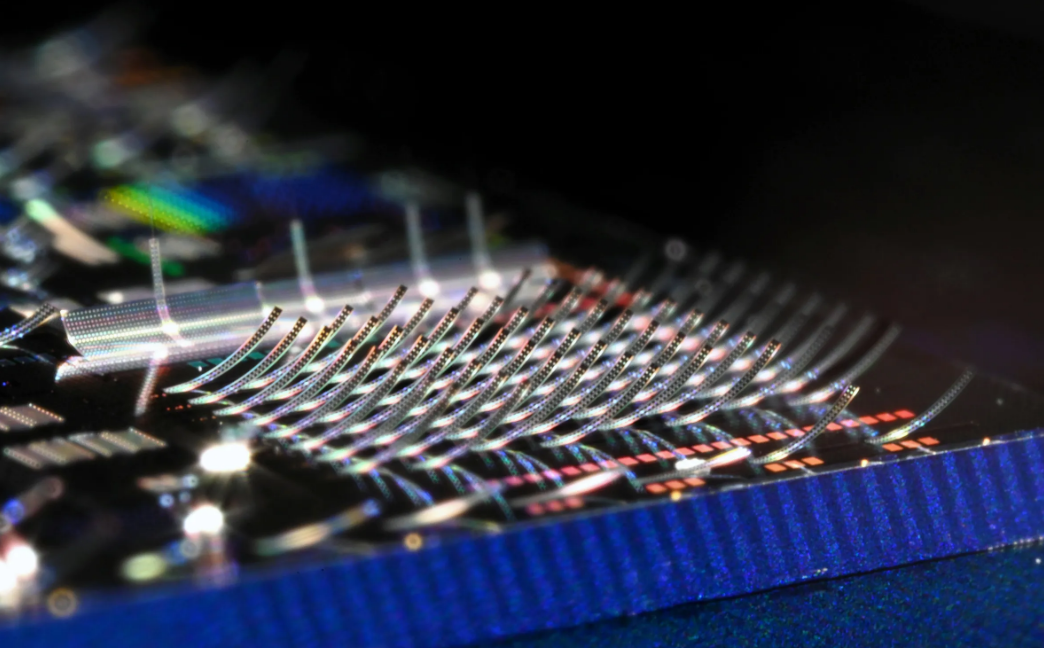

這款芯片的核心特征是微型懸臂梁陣列。這些懸臂梁在電壓作用下會偏離芯片平面發生彎曲，如同為光線搭建的微型“跳臺”。光通過波導沿每根懸臂梁傳導，并從其頂端射出。懸臂梁中含有一層薄薄的氮化鋁，這是一種壓電材料，在電壓下會發生膨脹或收縮，從而帶動微型結構上下運動，使陣列能在二維平面內掃描光束。

盡管團隊取得了重大突破，Eichenfield表示，懸臂梁的設計與制造過程“相當順利”。每根懸臂梁由多層亞微米級材料堆疊而成，在靜止?fàn)顟B(tài)下可向外卷曲約90度。為實現如此大的彎曲度，團隊利用了制造過程中材料內部物理應力導致各層伸縮程度不同的特性。材料最初是平整地沉積在芯片上的。隨后，懸臂梁下方的一層芯片材料被去除，使材料應力得以釋放，懸臂梁從芯片表面脫離并自然卷曲。每根懸臂梁的頂層還設計有一系列垂直于波導的二氧化硅條，既能防止懸臂梁沿寬度方向卷曲，又能增強其沿長度方向的彎曲效果。

比芯片結構設計本身更具挑戰性的，是搞清楚如何讓芯片真正投射出圖像和視頻。同樣參與該項目的MITRE研究員Andy Greenspon表示，要實現懸臂梁運動與光束的同步和時序控制，在正確的時間生成正確的顏色，這一過程耗費了大量精力。如今，該團隊已經成功用單根懸臂梁投射出多種視頻，其中就包括動畫片《查理?布朗的圣誕節》的片段。

Matt Saha, Y. Henry Wen, et al.

相比于以往任何光束掃描器，這款芯片在單位時間內能夠投射的光點數量要多得多，因此它也可以用來控制更多的量子計算機量子比特。Henry Wen解釋說，量子登月計劃的目標，是打造一臺可擴展至數百萬量子比特的量子計算機。顯然，它需要一種可規?；姆绞絹?lái)單獨控制每一個量子比特。研究團隊沒有采用“一個量子比特配一束激光”的方案，而是意識到：并非每個量子比特都需要在每時每刻都被控制。這款芯片能夠在二維平面上快速移動光束，這讓他們可以用少得多的激光，就實現對所有量子比特的控制。

Henry Wen認為，這種芯片還能改進3D打印物體掃描工藝。目前這類操作通常只用單束激光掃描物體整個表面，而新型芯片理論上可以同時使用數千束激光?！霸拘枰獢?shù)小時的工序，現在有望縮短到幾分鐘?！盚enry Wen說。

他同時也對探索不同懸臂形狀的潛力感到興奮。通過調整垂直于波導的微條方向，團隊已能讓懸臂梁卷曲成螺旋狀。Henry Wen表示，這類特殊結構可用于制造面向細胞生物學或藥物研發的芯片實驗室設備?！斑@類應用大多和成像有關，用激光掃描目標，要么成像，要么激發某種反應。我們可以讓這些微型‘光跳臺’不只向上彎曲，還能回旋、環繞并掃描樣本。”他解釋道，“只要你能想到有用的結構，我們都可以嘗試做出來?！?/span>
