簡介
過去30年來，MEMS開關一直被標榜為性能有限的機電繼電器的出色替代器件，因?yàn)樗子谑褂茫叽绾苄。軌蛞詷O小的損耗可靠地傳送0 Hz/dc至數百GHz信號，有望徹底改變電子系統的實現方式。
這種性能優勢會對大量不同的設備和應用產生重要影響。在MEMS開關技術的幫助下，很多領域都將達到前所未有的性能水準和尺寸規格，包括電氣測試與測量系統、防務系統應用、醫療保健設備。
目前的開關技術都或多或少存在缺點，沒有一種技術是理想解決方案。繼電器的缺點包括帶寬較窄、動作壽命有限、通道數有限以及封裝尺寸較大。與繼電器相比，MEMS技術一直就有實現最高水平RF開關性能的潛力，其可靠性要高出好幾個數量級，而且尺寸很小。
但是，難以通過大規模生產來大批量提供可靠產品的挑戰，讓許多試圖開發MEMS開關技術的公司停滯不前。Foxboro Company是最早開始MEMS開關研究的公司之一，其于1984年申請了世界最早的機電開關專利之一。
ADI公司自1990年開始通過一些學術項目涉足MEMS開關技術研究。到1998年，ADI公司終于開發出一種MEMS開關設計，并根據該設計制作了一些早期原型產品。2011年，ADI公司大幅增加了MEMS開關項目投入，從而推動了自有先進MEMS開關制造設施的建設。現在，ADI公司已能夠滿足業界一直以來的需求：量產、可靠、高性能、小尺寸的MEMS開關取代衰老的繼電器技術。
ADI公司與MEMS技術有著深厚的歷史淵源。世界上第一款成功開發、制造并商用的MEMS加速度計是ADI公司于1991年發布的ADXL50加速度計。ADI公司于2002年發布第一款集成式MEMS陀螺儀ADXRS150。
以此為開端，ADI公司建立了龐大的MEMS產品業務和無可匹敵的高可靠性、高性能MEMS產品制造商聲譽。ADI公司已為汽車、工業和消費電子應用交付了逾10億只慣性傳感器。正是這種優良傳統所帶來的經驗和信念將MEMS開關技術變?yōu)楝F(xiàn)實。
MEMS開關基本原理

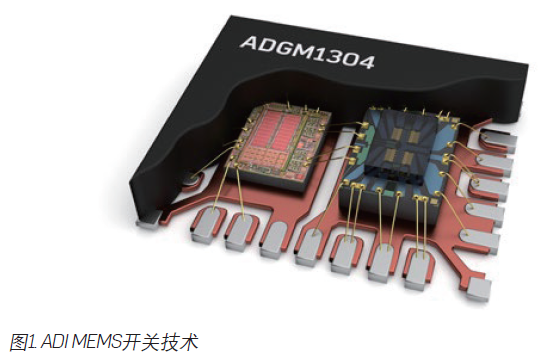

ADI MEMS開關技術的關鍵是靜電驅動的微加工懸臂梁開關元件概念。本質上可以將它視作微米尺度的機械開關，其金屬對金屬觸點通過靜電驅動。

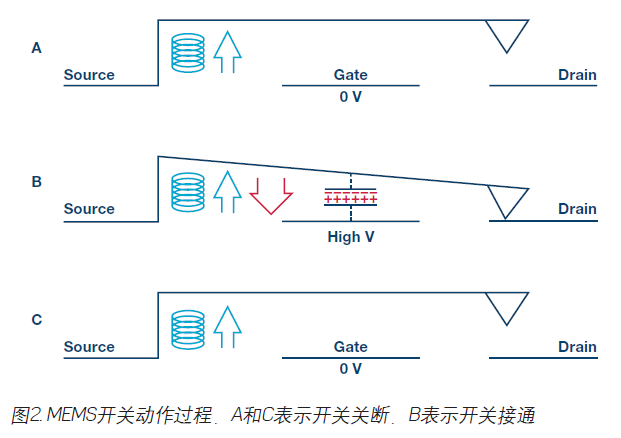

開關采用三端子配置進行連接。功能上可以將這些端子視為源極、柵極和漏極。圖2是開關的簡化示意圖，情況A表示開關處于斷開位置。將一個直流電壓施加于柵極時，開關梁上就會產生一個靜電下拉力。
這種靜電力與平行板電容的正負帶電板之間的吸引力是相同的。當柵極電壓斜升至足夠高的值時，它會產生足夠大的吸引力（紅色箭頭）來克服開關梁的彈簧阻力，開關梁開始向下移動，直至觸點接觸漏極。該過程如圖2中的情況B所示。
因此，源極和漏極之間的電路閉合，開關現已接通。拉下開關梁所需的實際力大小與懸臂梁的彈簧常數及其對運動的阻力有關。注意：即使在接通位置，開關梁仍有上拉開關的彈簧力（藍色箭頭），但只要下拉靜電力（紅色箭頭）更大，開關就會保持接通狀態。
最后，當移除柵極電壓時（圖2中的情況C），即柵極電極上為0 V時，靜電吸引力消失，開關梁作為彈簧具有足夠大的恢復力（藍色箭頭）來斷開源極和漏極之間的連接，然后回到原始關斷位置。

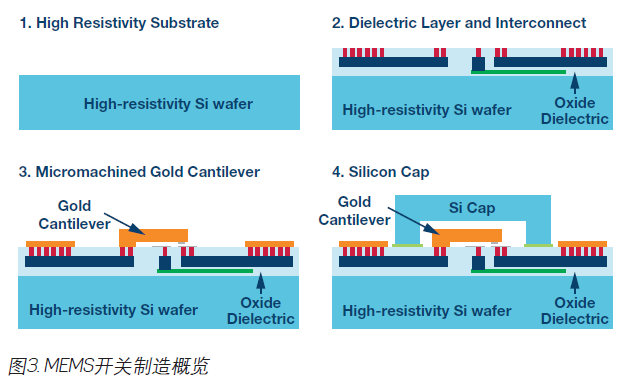

圖3顯示了利用MEMS技術制造開關的四個主要步驟。開關建構在一個高電阻率硅晶圓(1)上，晶圓上面沉積一層很厚的電介質，以便提供與下方襯底的優良電氣隔離。
利用標準后端CMOS互連工藝實現到MEMS開關的互連。低電阻率金屬和多晶硅用于形成到MEMS開關的電氣連接，并且嵌入到電介質層(2)中。標示為紅色的金屬過孔(2)用于提供到開關輸入、輸出和柵極電極的連接，以及焊芯片上其他位置的引線焊盤的連接。
懸臂式MEMS開關本身利用犧牲層進行表面微加工，在懸臂梁下方產生氣隙。懸臂式開關梁結構和焊盤(3)利用金形成。開關觸點和柵極電極由低電阻率金屬薄膜沉積在電介質表面而形成。
引線焊盤也是利用上述步驟制成。利用金線焊接將MEMS芯片連接到一個金屬引線框，然后封裝到塑料四方扁平無引線(QFN)封裝中以便能輕松表貼在PCB上。芯片并不局限于任何一種封裝技術。
這是因?yàn)橐粋€(gè)高電阻率硅帽(4)被焊接到MEMS芯片，在MEMS開關器件周圍形成一個氣密保護外殼。無論使用何種外部封裝技術，這種氣密外殼都能提高開關的環境魯棒性和使用壽命。

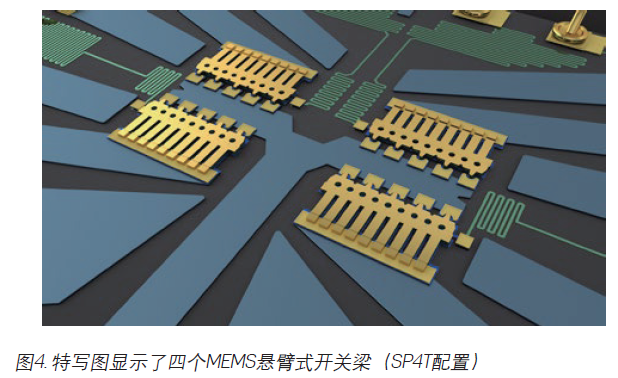

圖4為采用單刀四擲(ST4T)多路復用器配置的四個MEMS開關的放大圖。每個開關梁有五個并聯阻性觸點，用以降低開關閉合時的電阻并提高功率處理能力。
如開頭所述，MEMS開關需要高直流驅動電壓來以靜電力驅動開關。為使器件盡可能容易使用并進一步保障性能，ADI公司設計了配套驅動器集成電路(IC)來產生高直流電壓，其與MEMS開關共同封裝于QFN規格尺寸中。
此外，所產生的高驅動電壓以受控方式施加于開關的柵極電極。它以微秒級時間斜升至高電壓。斜升有助于控制開關梁的吸引和下拉，改善開關的動作性能、可靠性和使用壽命。

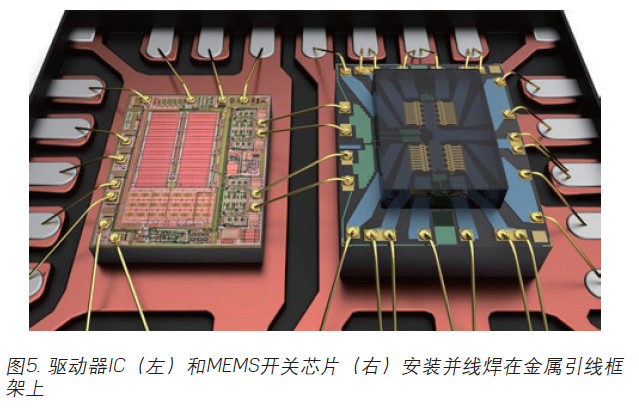

圖5顯示了一個QFN封裝中的驅動器IC和MEMS芯片實例。驅動器IC僅需要一個低電壓、低電流電源，可與標準CMOS邏輯驅動電壓兼容。這種一同封裝的驅動器使得開關非常容易使用，并且其功耗要求非常低，大約在10 mW到20 mW范圍內。
