上一篇《聽說你的日志還在用printf“打游擊”？AUTOSAR DLT 正規軍了解一下》，我們講了日志的輸出方式。
我相信大多數人在大多數情況下是用 printf 形式輸出文本日志的：這里需要就塞一行，那里需要就填一句。好像很容易就解決了眼前的問題。這就好比革命初期適合打游擊，到一定規模后，你會發現需要大部隊、需要集團軍，需要規范的紀律和軍紀，而不是這里放一槍那里打一炮。
你也曾想將公司所有項目的日志打印統一成一種標準格式，嘗試“統一六國”。研究了 AUTOSAR 的 DLT，發現很難，想搞統一卻沒有秦始皇的魄力。
DLT 難嗎？
接下來我教你掰開里面的每個 bit，你會恍然大悟——原來如此。
1. DLT 本質上就是一個通信內容格式
它是一種結構化的消息，由三部分組成：
標準頭 (Standard Header) + 擴展頭 (Extended Header) + 負載 (Payload)。
而且里面的內容還可以裁剪，這個可裁剪的“機關”就藏在標準頭的第一個字節里。

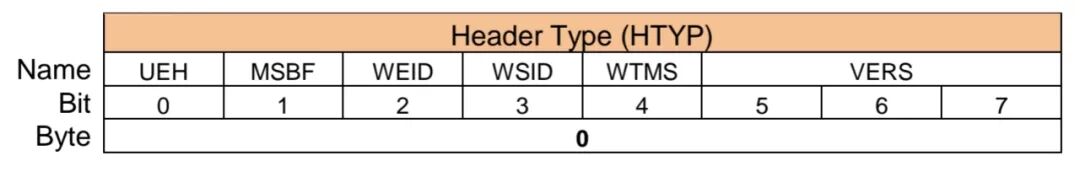

標準頭的第一個字節叫 HTYP (Header Type)，它的每個 bit 決定了后面哪些字段出現、Payload 用什么字節序。我們把它掰開看：
MSBF表示playload里的字節是大端還是小端；
WEID表示要不要用ECU ID；
WSID表示要不要用Session ID；
WTMS表示要不要帶時間戳；
VERS表示當前用的DLT是哪個版本。
2. 最小形態：Non?Verbose 模式（摳摳搜搜的小 MCU 最愛）
如果你把 UEH 設為 0（不要擴展頭），WEID/WSID/WTMS 全為 0（不要那些可選字段），那么整個 DLT 報文就變成了：

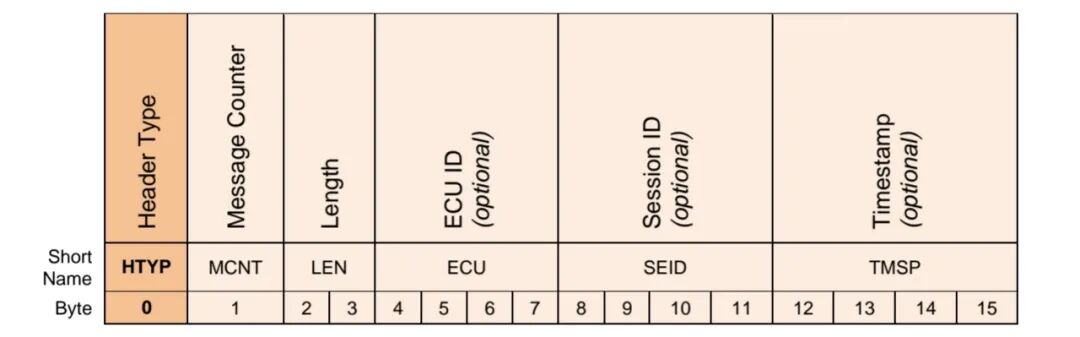

Standard Header: HTYP(1) + MCNT(1) + LEN(2) → 共 4 字節
Payload: MessageID(4) + 原始數據
這就是 Non?Verbose 模式。
非常精簡，非常適合那些資源緊張的小 MCU：想打印日志，又要摳摳搜搜省字節。
外部再用一個 FIBEX 文件描述每個 MessageID 對應的具體參數含義，完美平衡帶寬與可讀性。
3. 復雜形態：Verbose 模式（自描述，花樣多）

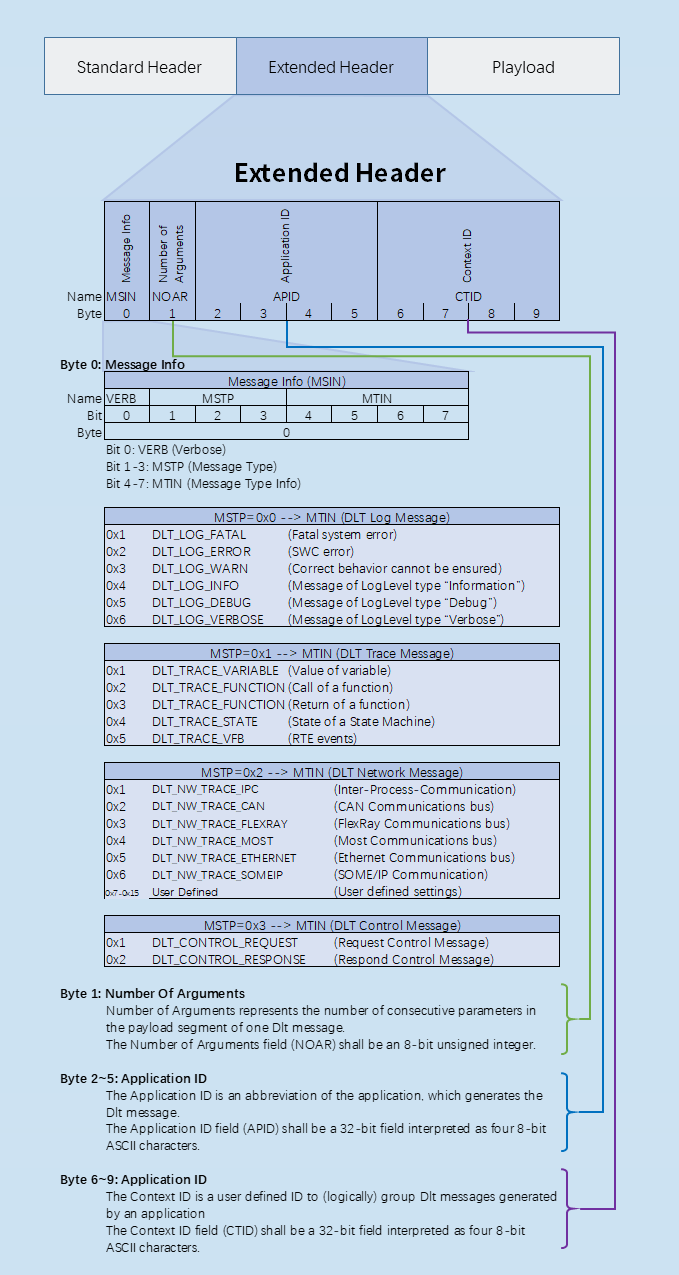

當你把 UEH 設為 1，擴展頭就出來了。擴展頭里有個 MSIN 字節，其中 bit0 就是 VERB 標志：
· VERB = 1 → 進入 Verbose 模式，Payload 變成 自描述 的格式。
Verbose 模式下，Payload 是由一個或多個 參數 組成的，每個參數的結構如下：
Type Info(4字節) + Data Payload (變長)

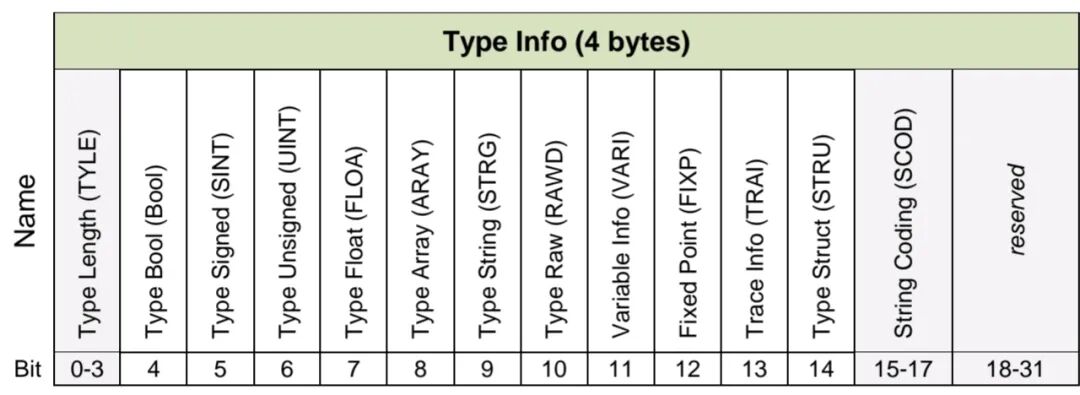

Type Info 這 4 個字節才是真正的“武功秘籍”。我們把它的 32 個 bit 掰開：
其中0-3 TYLE表示長度編碼：1=8bit,2=16bit,3=32bit,4=64bit,5=128bit
從后面的bit看，可以支持很多種類型的參數輸出。
看到這里，你也許覺得這條路可行，但好像是一份武功秘籍，目前還駕馭不了。
沒關系，我已經把這份武功秘籍的精髓提煉出來了。你往下看，我把 DLT 信息結構體給你拆解清楚。

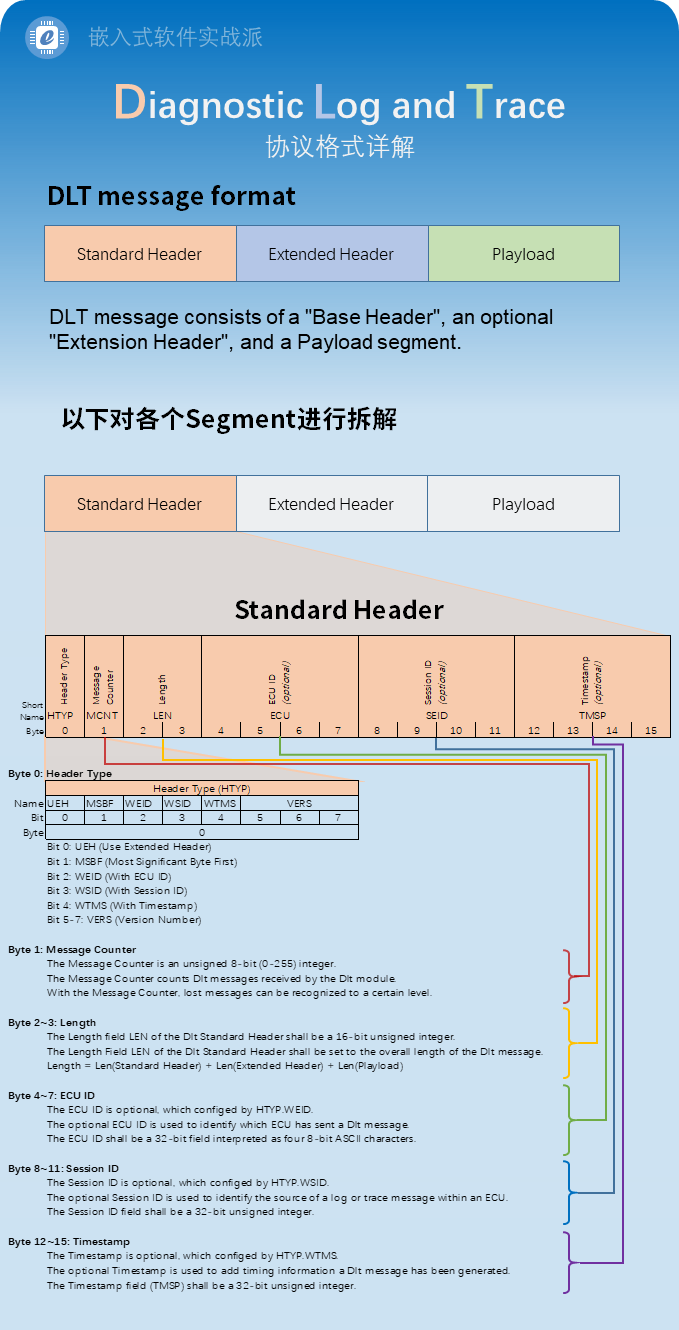

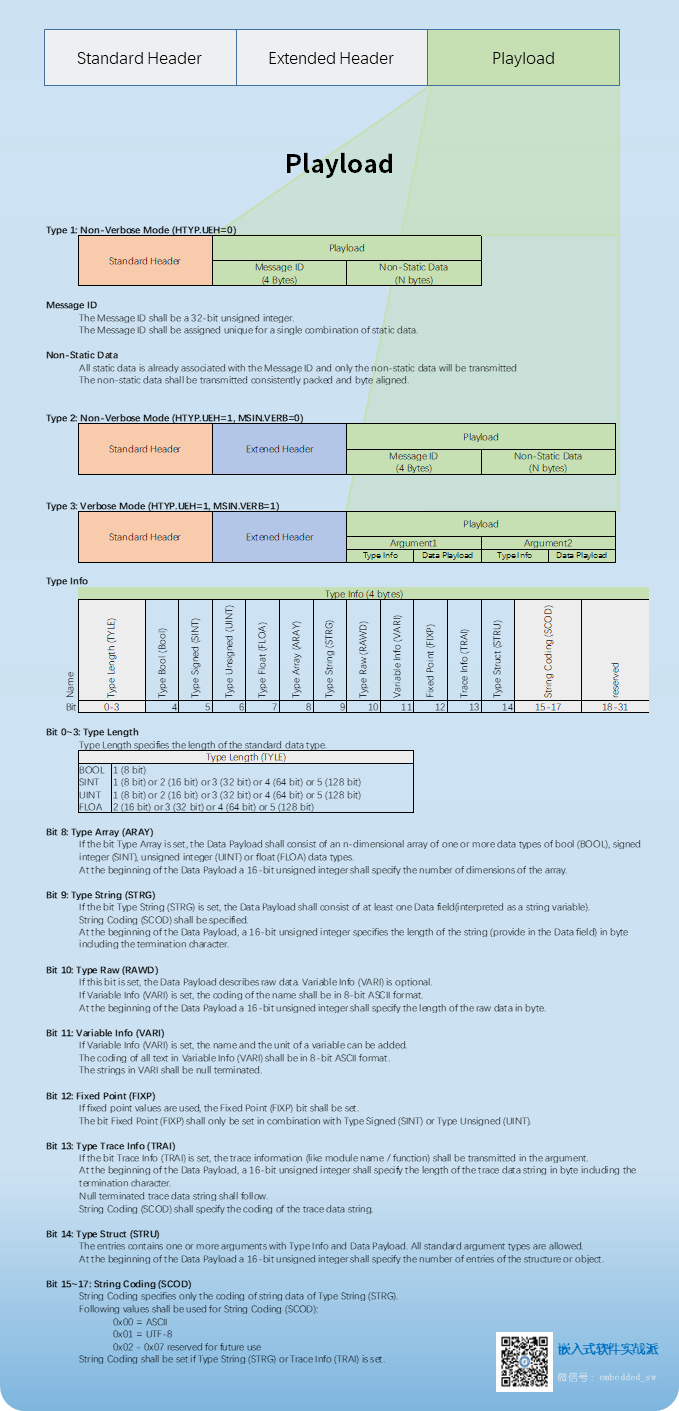

4. 一圖勝千言：DLT 完整報文結構體拆解
廢話少說，直接上圖
5. 結語：你也能成為 DLT 的“秦始皇”
DLT 看起來復雜，是因為它要兼顧靈活性（適應不同總線、不同資源）和規范性（統一解析）。
但一旦你理解了 HTYP 是開關，Type Info 是百寶箱，整個協議就豁然開朗。
不要再讓 DLT 成為你“統一六國”路上的絆腳石。
從今天起，拿起你的編輯器，照著上面這個結構體，試著解析一條 DLT 報文——你會回來感謝自己的。
以上，我覺得你放進收藏夾也是吃灰的，不如點個贊點個在看再走！
?? 下一篇預告：手把手教你寫一個最小 DLT 解析器，附代碼示例。
關注我，一起把嵌入式調試武裝到牙齒。
