隨著5G通信、雷達以及高頻功率電子的發展，氮化鎵高電子遷移率晶體管（GaN HEMT）已成為高頻、高功率射頻器件的重要基礎。與傳統硅器件相比，GaN材料具備更高擊穿電場、更高電子遷移率以及二維電子氣（2DEG）特性，能夠在高電壓、高頻率條件下穩定工作，但高功率密度帶來的高熱流密度，使得自熱效應成為限制GaN HEMT性能和可靠性的核心問題之一。
01
背景介紹
近期，賓夕法尼亞州立大學、斯坦福大學等研究團隊，針對封裝GaN HEMT的熱阻構成與熱優化路徑開展了系統研究，相關成果以“Optimization Factors for the Thermal Design of Packaged GaN High-Electron-Mobility Transistors”為題，發表于IEEE Transactions on Electron Devices。該研究通過結合微拉曼熱測量、時域熱反射以及三維電熱耦合建模的方法，對采用CuMo封裝基板的單指GaN-on-SiC HEMT進行系統分析，厘清了器件從結區到散熱器之間的熱阻網絡，識別出主導器件升溫的關鍵層與界面，解決了GaN HEMT熱管理中“不知熱阻核心來源、優化方向模糊”的問題。
02
成果研究
本次研究的亮點十分突出，所有結論均基于明確的實驗數據與模擬結果。研究首先對比了不同貼片材料對散熱性能的影響，采用低熱導銀膠、高熱導銀膠以及AuSn焊料作為芯片與CuMo封裝的連接層，結果顯示封裝后的器件結溫顯著下降，其中AuSn焊料使器件溫升下降最明顯，高熱導銀膠則在熱性能與熱機械可靠性之間實現了較好平衡，同時明確封裝連接層雖非最大熱阻來源，但材料選擇不合理會顯著影響熱管理效果。更關鍵的是，研究拆解器件內部溫度分布后發現，半絕緣GaN緩沖層是總熱阻的主要貢獻者，占比約63%，SiC襯底占比約28%，而貼片層僅占約2%，這表明GaN HEMT的熱瓶頸主要在器件內部，而非單純的封裝散熱問題。
關于GaN緩沖層厚度的研究的也得出了具體結論：緩沖層厚度并非簡單的“越薄越好”或“越厚越好”，而是與器件偏置狀態、熱流分布及溝道結構密切相關。在部分夾斷工作狀態下，較厚的緩沖層有利于橫向散熱、降低熱點溫度；完全導通狀態下，熱源分布均勻時，減薄緩沖層可降低整體熱阻。通過不同溝道長度的TLM結構實驗驗證，短溝道器件適配較厚緩沖層，長溝道器件則更適合較薄緩沖層，說明GaN HEMT熱設計需結合實際熱流分布與三維熱擴散行為，不能依賴簡單的一維熱阻模型。此外，研究還模擬了金剛石熱管理方案，單一替換單晶金剛石襯底可使總熱阻下降約21%，頂部集成多晶金剛石熱擴散層可降低約17%，雙側同時采用可使總熱阻下降約35%，展現出金剛石在熱管理中的巨大潛力。

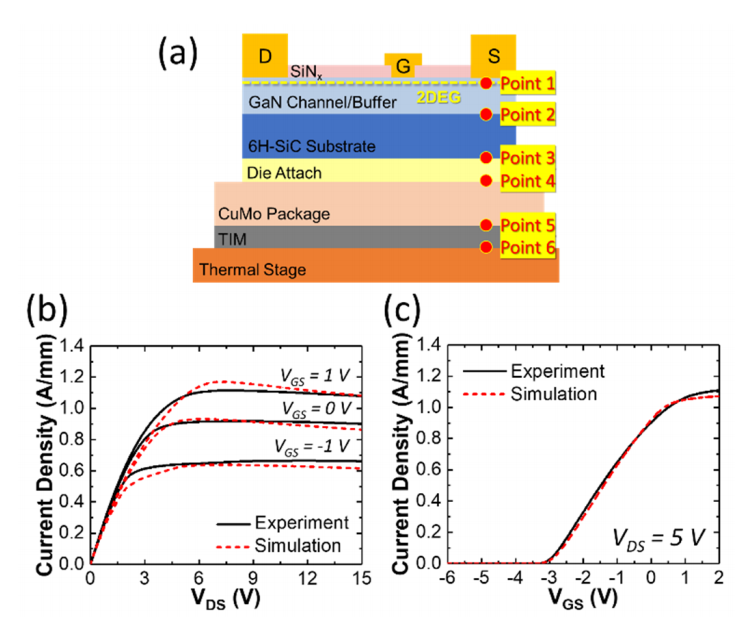

圖1. (a) 封裝GaN HEMT的截面示意圖。圖中還標出了用于測定相應溫度值的內部位置，以便計算各材料層或界面的熱阻：2DEG溝道（點1）、GaN層下方（點2）、襯底（點3）、芯片粘接材料（點4）、CuMo片（點5）以及熱界面材料（TIM）（點6）。（b）測得與模擬的電輸出以及傳輸特性。

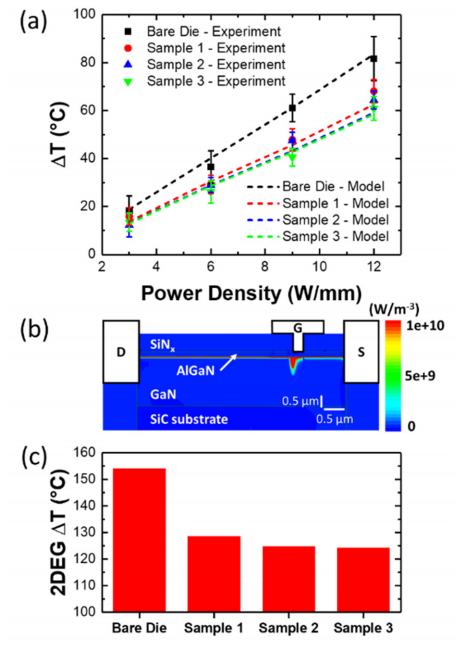

圖2. (a) 裸芯片和封裝器件的測量與模擬溝道溫升對比。(b) 在VGS = 0 V和VDS = 13.6 V條件下，12 W/mm功耗下的典型發熱分布。(c) 裸片及三款封裝GaN HEMT在12 W/mm工作條件下的峰值溝道溫升（2DEG ?T）。用于這三款封裝GaN HEMT的芯片粘接材料分別為：熱導率? = 2.5 W/m·K的銀環氧樹脂（樣品1）和? = 22 W/m·K的銀環氧樹脂（樣品2），以及熱導率? = 57 W/m·K的AuSn焊料（樣品3）。
04
總結
該研究并未局限于單一材料或封裝結構的改進，而是從“器件—材料—封裝”的整體熱路徑出發，重新梳理了GaN HEMT的熱傳輸機制。研究明確，未來高功率GaN MMIC器件的熱管理，需要綜合考慮緩沖層設計、界面熱阻、貼片材料、封裝結構及金剛石集成等多個維度，形成系統性的熱優化策略。對于向更高功率密度發展的GaN射頻器件而言，這項研究為后續金剛石散熱、異質集成以及高熱導封裝路線，提供了具體且可靠的設計依據，也為解決GaN HEMT自熱效應、提升器件性能與可靠性提供了重要參考。
