芯科技圈 基于這份來自加州大學伯克利分校知名半導體器件權威、FinFET 聯合發明人之一的Tsu-Jae King Liu劉錦川 教授。《FinFET History, Fundamentals and Future》這是全球 FinFET 領域最經典權威的奠基級教程，系統梳理 FinFET 起源、器件原理、制造工藝、結構迭代與未來 GAA 演進，也是行業、高校、晶圓廠學習 FinFET 底層原理的標桿參考資料。
劉錦川教授與胡正明（Chenming Hu） 同為伯克利 FinFET 核心發明人，產業在進入 14/7nm FinFET 量產的權威技術總結與路線預判，行業引用率極高。
本報告明確平面器件物理瓶頸催生 FinFET、多面柵控是核心原理、Spacer 光刻是量產關鍵、體硅化與 GAA 化是產業必經路線，是理解先進制程晶體管迭代的權威底層資料。
更多詳細內容歡迎各位朋友微信掃碼加入芯科技圈知識星球獲取完整報告詳讀和交流！
1. 平面 MOSFET 物理極限倒逼 FinFET 誕生，是 25nm 及以下節點必然技術躍遷

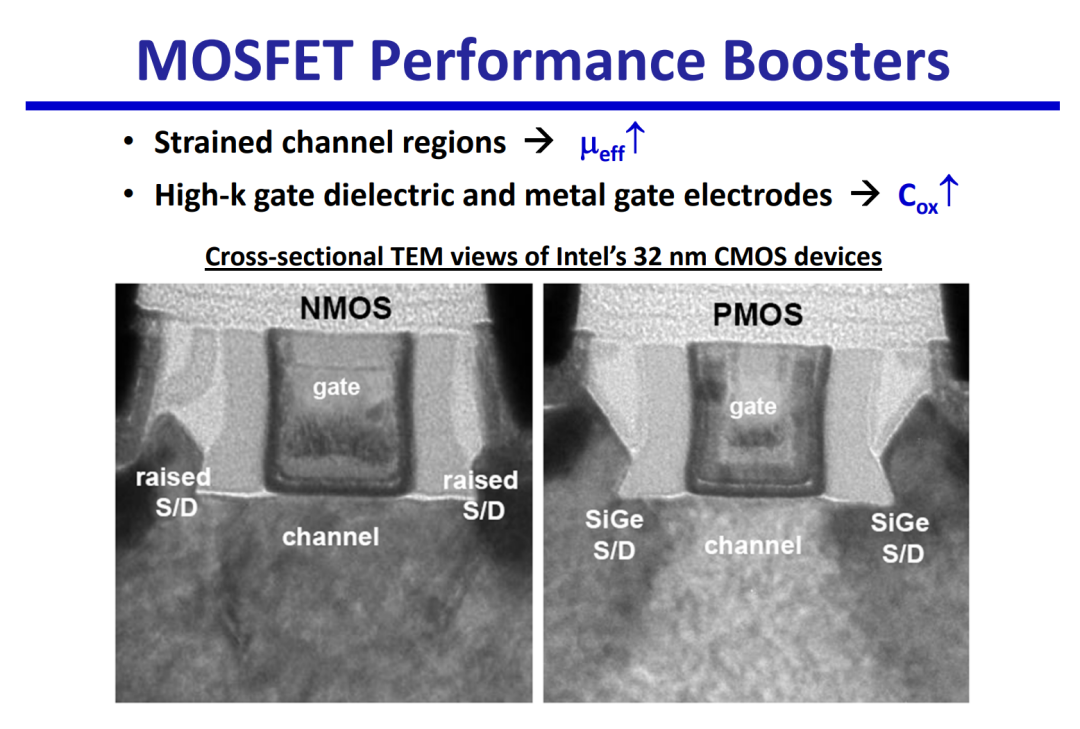

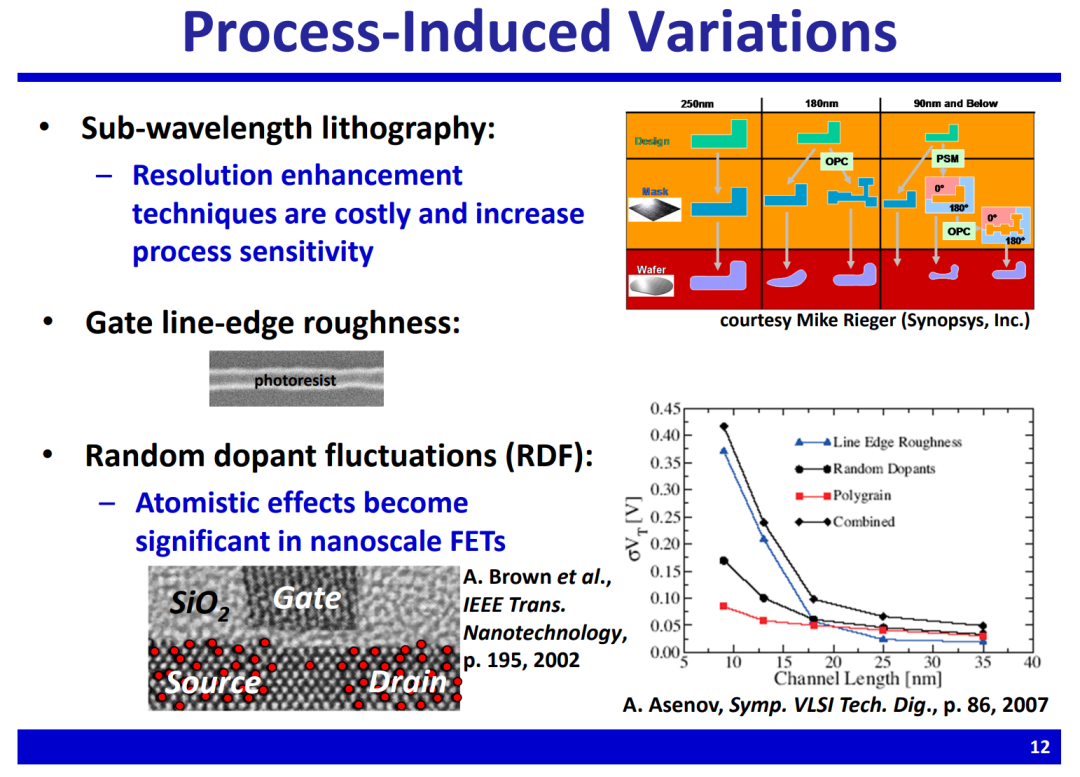

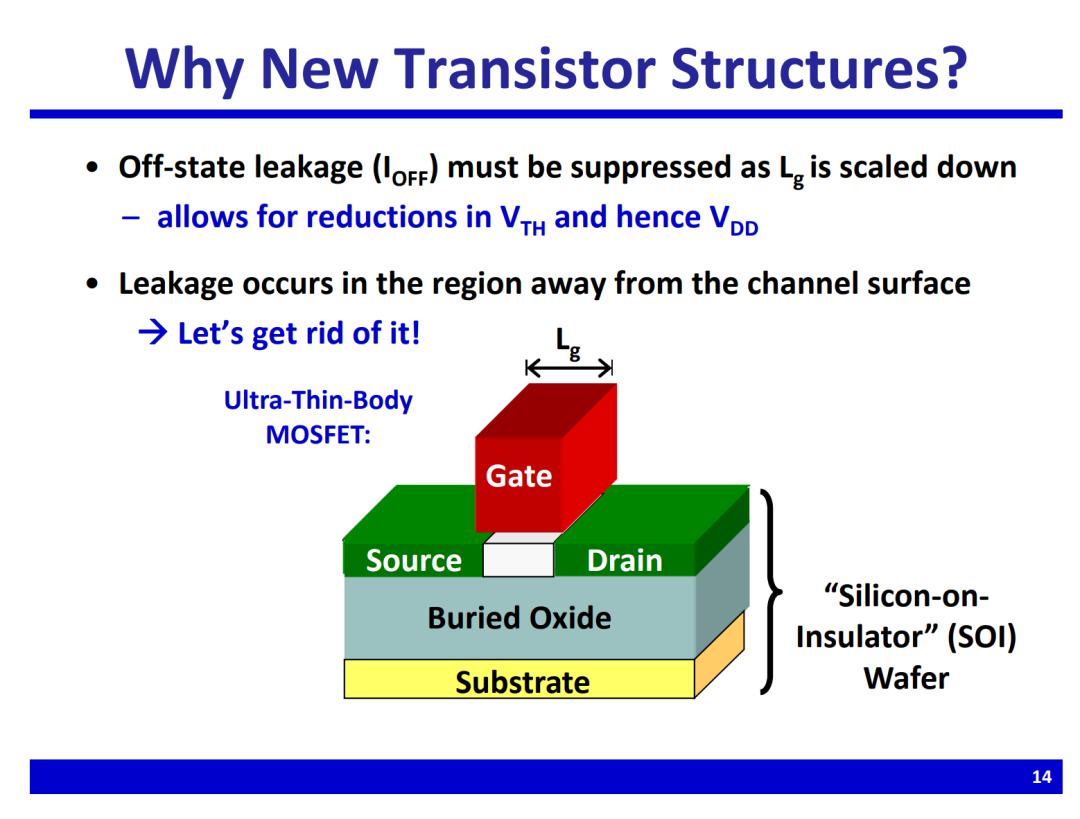

傳統平面體硅 MOSFET在縮小至 25nm 以下節點時，面臨無法逾越的物理瓶頸：柵控能力弱化、DIBL 漏電流飆升、亞閾值特性劣化，同時光刻分辨率受限、隨機摻雜波動（RDF）、邊緣粗糙度等工藝變異急劇惡化，原有平面縮放路徑走到終點。
ITRS 早期 Roadmap 已預判柵氧厚度、驅動電流無可行解決方案，因此伯克利在 DARPA 資助下啟動 25nm 新型器件研發，直接催生 FinFET 架構。
2. FinFET 核心原理是多面柵控，通過超薄鰭體抑制短溝道與關斷漏電

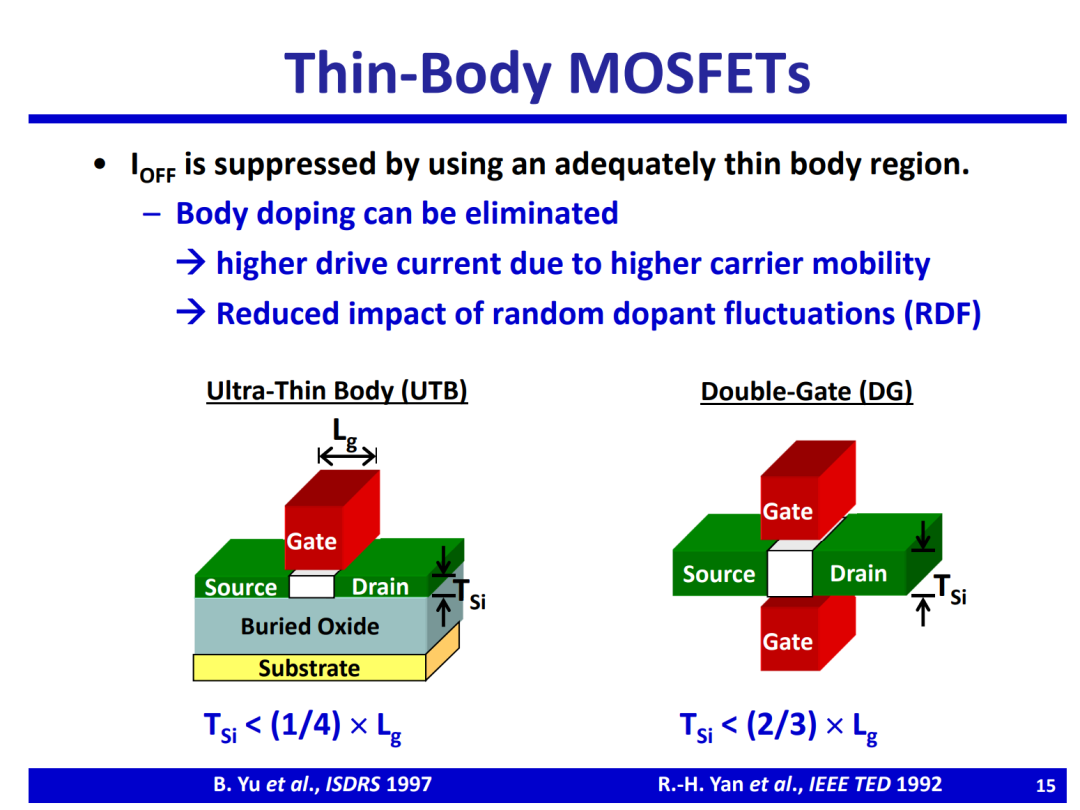

FinFET 采用硅鰭（Fin）立體溝道結構，柵極環繞硅鰭多側形成多柵耦合效應；通過嚴格控制硅鰭厚度 TSi＜1/4 柵長 Lg，可徹底耗盡鰭體內部載流子，大幅抑制關斷漏電流 IOFF 與 DIBL 效應。相比平面器件，Fin 無需溝道重摻雜，可消除隨機摻雜波動（RDF），提升載流子遷移率與器件一致性。

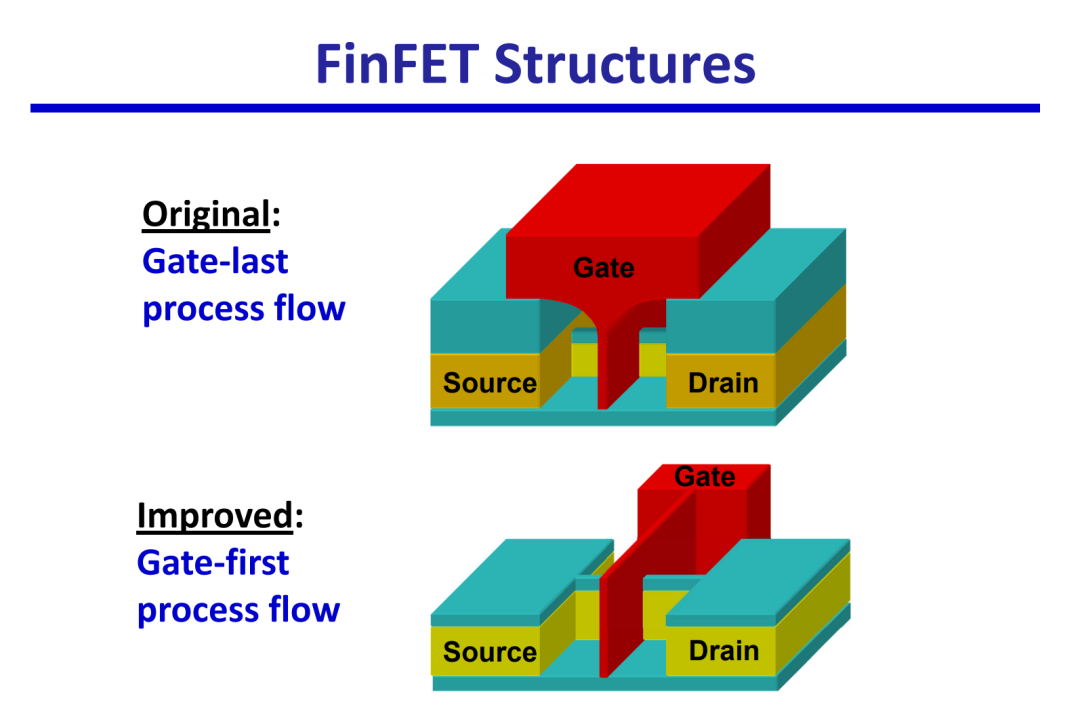

雙柵 DG FinFET：柵上下雙面夾持硅鰭；三柵 Tri-Gate：柵包覆硅鰭三面，是量產主流形態；二者本質都是多柵靜電增強，僅結構包覆方式不同。
3. Spacer 側墻光刻是 FinFET 量產關鍵工藝，突破光刻物理極限

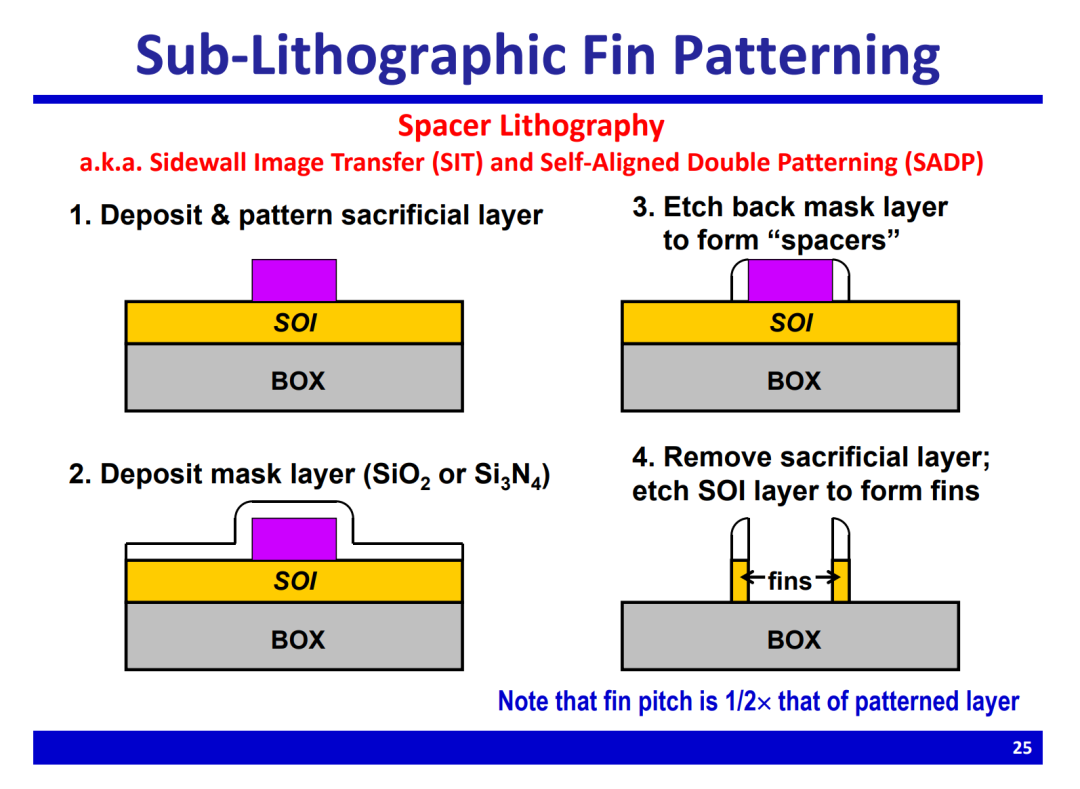

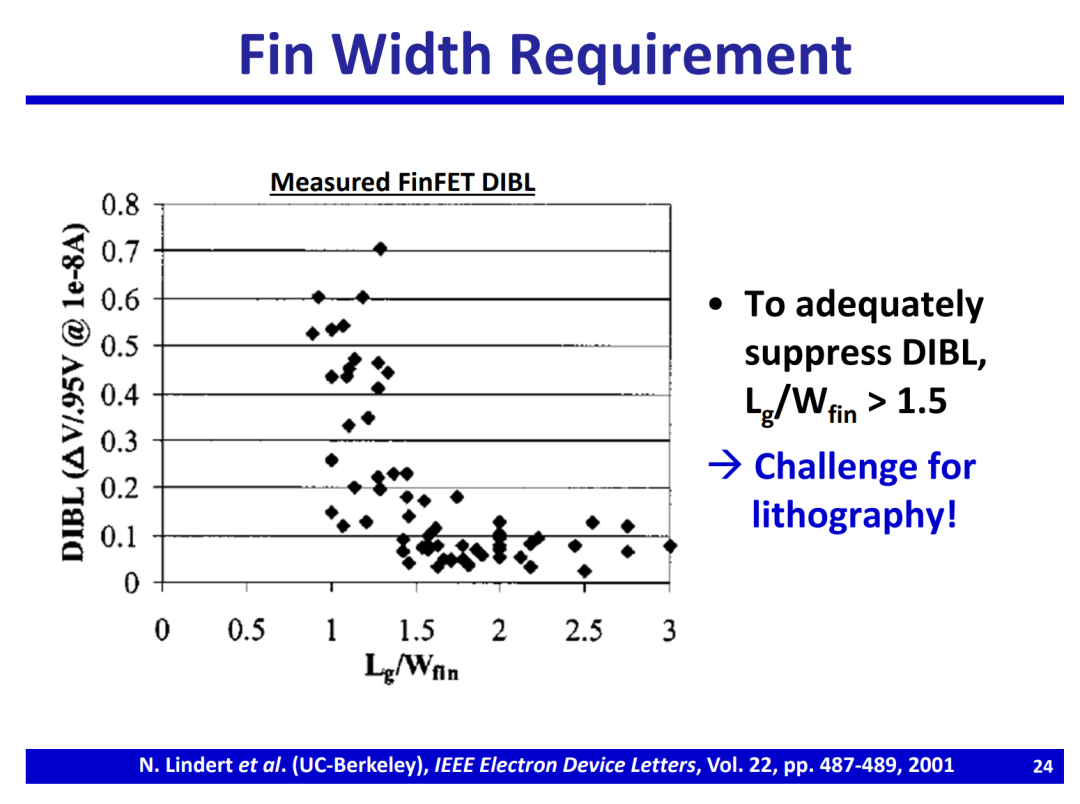

Fin 鰭無法依靠單次光刻直接制備，行業采用Spacer Lithography（側壁圖像轉移 SADP） 工藝：先淀積犧牲層、再形成側墻掩模，實現鰭間距減半、鰭寬高度均勻可控。該工藝解決超小尺寸 Fin CD 均勻性難題，是 FinFET 從實驗室走向晶圓量產的制造基石；同時明確工藝約束：Lg/Wfin＞1.5才能有效壓制 DIBL。
常規光刻：直接刻蝕圖形，線寬受波長限制、均勻性差；Spacer 光刻：靠薄膜側墻自成型，實現亞光刻尺寸、Fin 寬度一致性大幅提升。
SOI FinFET：埋氧層隔離，漏電更低、成本高；Bulk 體硅 FinFET：無埋氧、成本低、散熱好，是 14/7nm 量產主流；Fin→Tri-Gate→GAA：是柵控維度逐級升級的三代器件演進路線。
