短距無線通信技術在我們生活中應用非常的廣泛，今天給大家羅列一下短距的幾個方案。
01-藍牙
藍牙（BT）是一種支持設備短距離通信（一般10m內）的無線電射頻技術，是一種點對點的技術，能在包括移動電話、無線耳機、筆記本電腦、相關外設等眾多設備之間進行無線信息交換。利用藍牙技術，能夠有效地簡化移動通信終端設備之間的通信，也能夠成功地簡化設備與因特網之間的通信，藍牙無線射頻技術，使用頻段是2.4GHz。
來自英特爾的工程師JimKardach，在一次無線通訊行業會議上提議將“Bluetooth”作為無線通訊技術標準的名稱，含有將四分五裂的局面統一起來的意思。
藍牙的標志是一個結合符文，它融合了盧恩字母（古北歐人使用的一類字母，現已滅絕）中的H（?）和B（?）符文，同時也是哈拉爾國王名字的首字母縮寫。

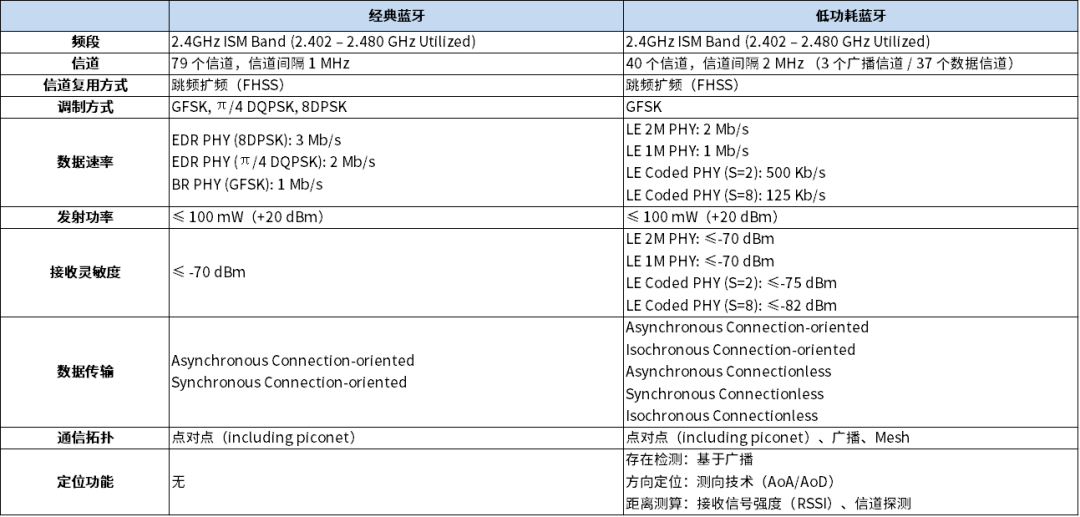

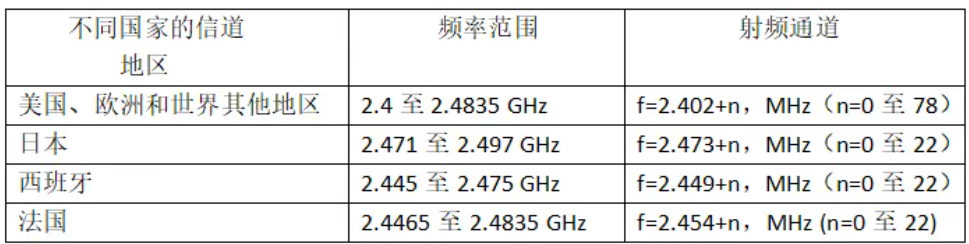

藍牙技術采用多信道通訊，工作于ISM頻段，通常是在2.402GHz至2.48GHz之間。

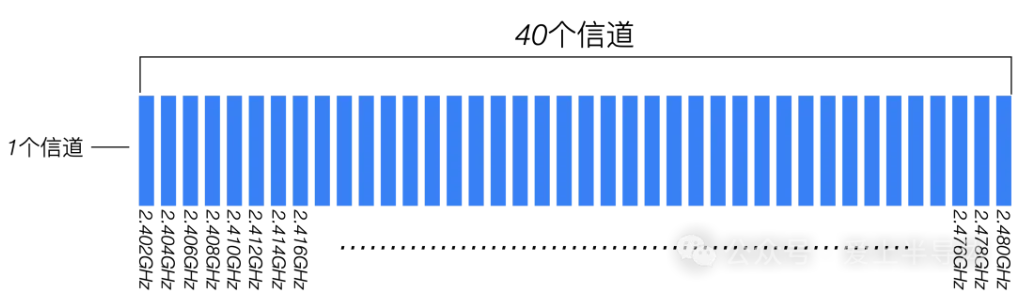

低功耗藍牙有40個信道，信道范圍從2.402GHz到2.480GHz，每個信道的間隔是2MHz。

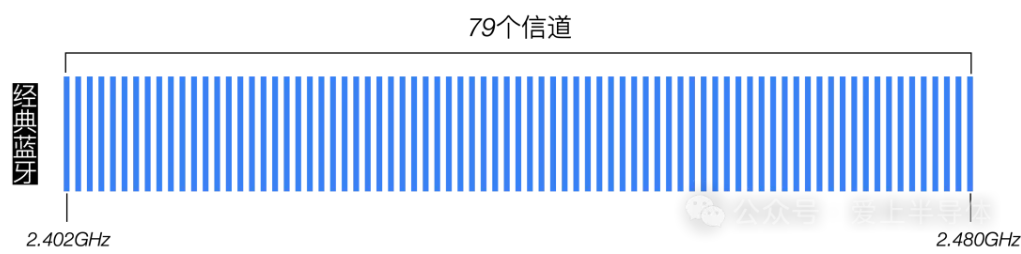

經典藍牙的信道數量是79個，其范圍也是從2.402GHZ-2.480Ghz，但是每一個信道的帶寬只有1MHz。
藍牙使用了一種自適應跳頻技術，通信雙方以每秒 1600 次的速度在可用的79個信道上跳轉，避免被一些固定的噪聲干擾。
02-Wi-Fi
Wi-Fi是無線保真的縮寫，英文全稱為Wireless Fidelity，在無線局域網的范疇是指“無線兼容性認證”，實質上是一種商業認證，同時也是一種無線聯網技術，與藍牙技術一樣，同屬于在辦公室和家庭中使用的短距離無線技術。同藍牙技術相比，它具備更高的傳輸速率，更遠的傳播距離，已經廣泛應用于筆記本、手機、汽車等廣大領域中。
Wi-Fi是無線局域網聯盟的一個商標，該商標僅保障使用該商標的商品互相之間可以合作，與標準本身實際上沒有關系，但因?yàn)閃i-Fi主要采用802.11b協議，因此人們逐漸習慣用Wi-Fi來稱呼802.11b協議。從包含關系上來說，Wi-Fi是WLAN的一個標準，Wi-Fi包含于WLAN中，屬于采用WLAN協議中的一項新技術。

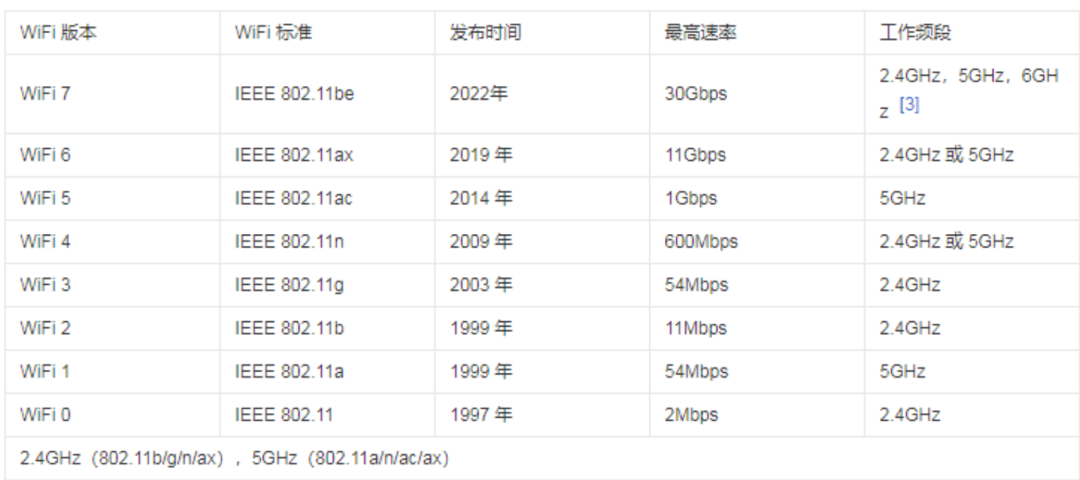

Wi-Fi 協議發展進程：
03-BLE
藍牙無線技術是使用范圍最廣泛的全球短距離無線標準之一，全新的藍牙4.0版本將三種藍牙技術（即傳統藍牙，高速藍牙和低功耗藍牙技術）合三為一。它集成了藍牙技術在無線連接上的固有優勢，同時增加了高速藍牙和低功耗藍牙的特點，這三個規格可以組合使用，也可以單獨使用。
低功耗藍牙即BLE是藍牙4.0的核心規范，該技術最大特點是擁有超低的運行功耗和待機功耗，藍牙低功耗設備使用一粒紐扣電池可以連續工作數年之久，可應用于對成本和功耗都有嚴格要求的無線方案，而且隨著智能機的發展，將有著更加廣泛的應用領域。
低功耗藍牙（BLE，Bluetooth Low Energy）是藍牙技術聯盟（SIG）開發的一種低速率、短距離無線通信協議，它工作在2.4GHz頻段，主要通過極簡協議、間歇收發與休眠機制來大幅降低功耗，并支持點對點、廣播、藍牙Mesh組網多種拓?fù)洌瑫r(shí)支持CRC檢錯、FEC前向糾錯機制與多類物理層PHY（1M/2M/S2/S8），可有效兼顧通信可靠性與傳輸距離，適合可穿戴設備、智能家居、物聯網傳感器及大規模設備組網等小數據、長續航的無線通信場景。
據知名行業研究機構ABI Research數據顯示，預計2026年全球藍牙設備出貨量將接近60億臺，2030年出貨量將突破80億臺，市場維持高增長態勢；在經典藍牙（BR/EDR）、低功耗藍牙（BLE）與雙模藍牙（Dual-mode）三類設備中，低功耗藍牙設備憑借超低功耗與靈活適配性，正持續滲透至在電子價簽（ESL）、資產追蹤標簽、智能標簽、健康監測設備及智能家居系統等領域中，是未來數年內拉動全球藍牙市場增長的核心驅動力。
Zigbee是基于IEE802.15.4標準的低功耗局域網協議，zigbee技術是一種短距離、低功耗的無線通信技術。名字來源于蜜蜂，蜜蜂是靠飛翔和“嗡嗡”（zig）地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位和遠近信息的，也就是蜜蜂依靠著這樣的方式構成了群體中的通信“網絡”，因此ZigBee的發明者們形象地利用蜜蜂的這種行為來形象地描述這種無線信息傳輸技術。

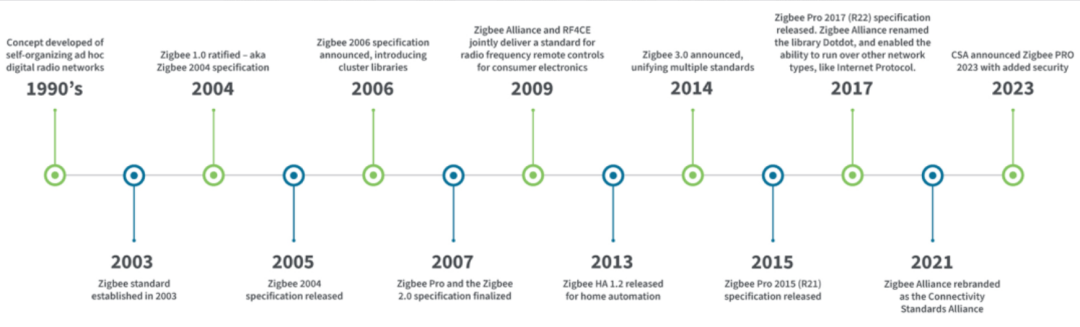

它的起源可以追溯到1998年，當時有一些公司開始著手開發一種適用于傳感器和控制設備之間的低功耗、低成本通信標準。
Zigbee聯盟成立于2002年，它是一個由多個公司組成的聯盟，致力于推動和標準化Zigbee技術的發展。該聯盟的成員包括業界領先的公司，如飛利浦、西門子、摩托羅拉等。這個聯盟的目標是促進Zigbee技術的廣泛應用，推動其成為物聯網（IoT）和嵌入式無線通信的標準之一。
Zigbee 是一種專為 低功耗、低數據傳輸率、短距離的物聯網使用場景的無線通信協議，旨在支持電池供電設備和傳感器網絡的無線通信、監測和控制，廣泛應用于家庭自動化、醫療數據采集和工業控制系統。
藍牙對于工業、家庭自動化控制和工業遙測遙控領域而言，仍有一些缺點，如技術太復雜，功耗大，距離近，組網規模太小等；而WiFi缺點是功耗高，在某些場景下不需要很高的傳輸速率，更在意低功耗，希望使用電池長時間運行，為了實現低功耗、低速率同時短距離傳輸?shù)氖褂们闆r，ZigBee協議應運而生。
Zigbee 底層采用IEEE 802.15.4標準規范，所以其工作頻段為802.15.4標準的工作頻段， 2.4 GHz 在全球范圍內廣泛使用，美國、歐洲的設備分別使用 915 MHz、868 MHz 頻率，中國部分設備也使用784 MHz。
ZigBee工作在20～250kbps的速率，分別提供250 kbps(2.4GHz)、40kbps(915 MHz)和20kbps(868 MHz)的原始數據吞吐率，滿足低速率傳輸數據的應用需求。
擴頻都使用直接序列擴頻(DSSS)，但從比特到碼片的變換差別較大。
05-NFC

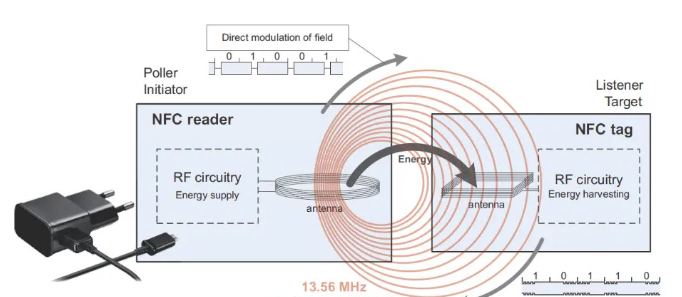

近場通信（Near-Field Communication，NFC）在本質上與其他在本文中討論的無線技術不同。NFC使用兩個線圈之間共享的電磁場進行通信，而其他無線技術都發射無線電波。由于NFC通過兩個電磁耦合的線圈進行通信，操作范圍僅約一英寸或兩英寸。這兩個耦合線圈基本上形成了一個空氣芯變壓器。
NFC工作頻率為13.56MHz，通信距離≤10cm，傳輸速度有106Kbit/s、212Kbit/s或424Kbit/s三種。
NFC技術的起源可以追溯到20世紀90年代末期，由Sony和Philips聯合開發，起初是為了解決非接觸式智能卡的應用需求；在2002年，NFC論壇成立，成為全球NFC標準化的主導力量，自2006年起，NFC技術逐漸進入主流市場。
NFC標簽（Tag）：由一組包含信息的芯片和天線組成，標簽本身沒有電池，而是依賴NFC讀寫設備提供的電磁場進行供電，NFC標簽通常用于存儲靜態信息，如產品信息、門禁卡數據、支付信息等。
NFC設備（Reader）：設備能夠生成電磁波場并進行數據交換，通常用于讀取NFC標簽的內容或者與其他設備進行通信，NFC設備如智能手機和POS機常常具備N(xiāo)FC讀寫功能。
06-RFID
RFID射頻識別技術是一種無接觸的自動識別技術，它主要是利用射頻信號來進行信息的傳遞。只要在具體的物品上貼上或者嵌入RFID標簽，這樣物品在生產、流通及倉儲等環節，就可以利用RFID讀寫器來識讀RFID標簽，得到代表物品身份的唯一識別號。RFID讀寫器還可以連接計算機，利用存儲在計算機信息系統中的信息，可以了解到物品更詳細的信息。RFID標簽也常用于對物品的身份識別、防偽、定位、跟蹤等。
07-Z-Wave
Z-Wave是一種基于射頻的，低成本、低功耗、高可靠、適于網絡的新興短距離無線通信技術。工作頻帶為908.42MHz(美國)~868.42MHz(歐洲)，采用FSK(BFSK/GFSK)調制方式，數據傳輸速率為9.6kbps，信號的有效覆蓋范圍在室內是30m，室外可超過100m。
