江蘇潤石科技RS1488 是一款 16 位、8 通道、500kSPS 的 SAR ADC 芯片，管腳定義和軟件時序完全兼容 AD7699。內置 4.096V 高精度低溫漂基準源，支持單端/偽差分輸入，工作電壓 4.5V~5.5V，串行接口兼容 SPI/QSPI/Microwire/DSP，專為工業數據采集、儀器儀表、分析設備等場景設計。

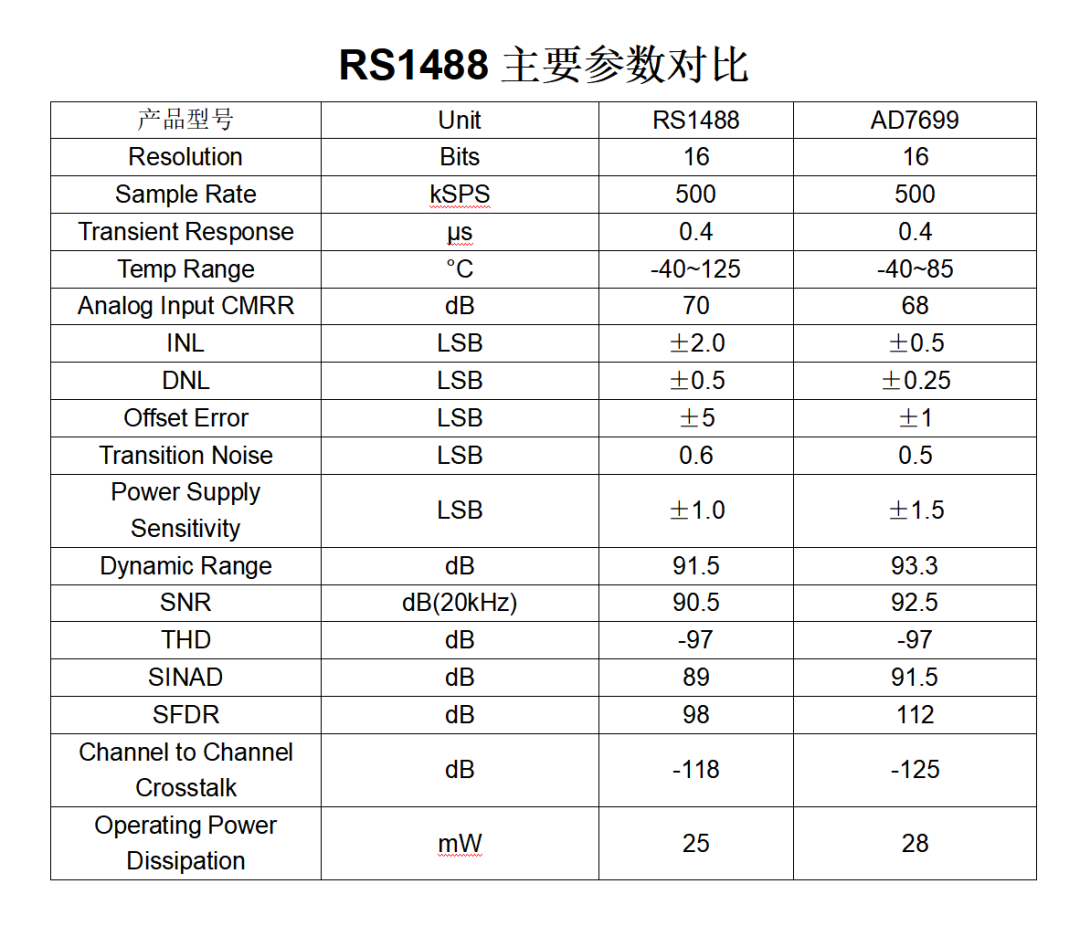

RS1488是在AD7699的參數基礎上，基于現有合作工藝參數、盡可能實現最佳的參數指標，并對部分參數做了優化，以使其能滿足更多的應用場景。其主要參數特性如下：
? 16位/無丟碼
? 8通道輸入，可配置為單端、差分(對GND)、偽雙極輸入
? 轉換速率最高500kSPS
? INL：±2.0 LSB(Typ) / ±3 LSB(Max)
? DNL：±0.5LSB(Typ)
? 動態范圍91.5dB
? 模擬信號輸入范圍0V~VREF
? 支持多種基準源
內置4.096V基準源
外接緩沖(REFIN)電壓最高可以到4.096V
外接基準源電壓最高可以到VDD
? 集成溫度傳感器
? 通道序列器，可選單極點濾波器，繁忙指示
? 無流水線延遲，SAR架構
? 單電源4.5V~5.5V工作電壓，邏輯接口支持1.8V~5.5V
? 兼容SPI、Microwire、QSPI和DSP的串行接口
? 低功耗：25 mW @ 500k SPS
7.2 μW @ 100k SPS
? 擴展工業級溫度范圍：-40°C ~ 125°C。

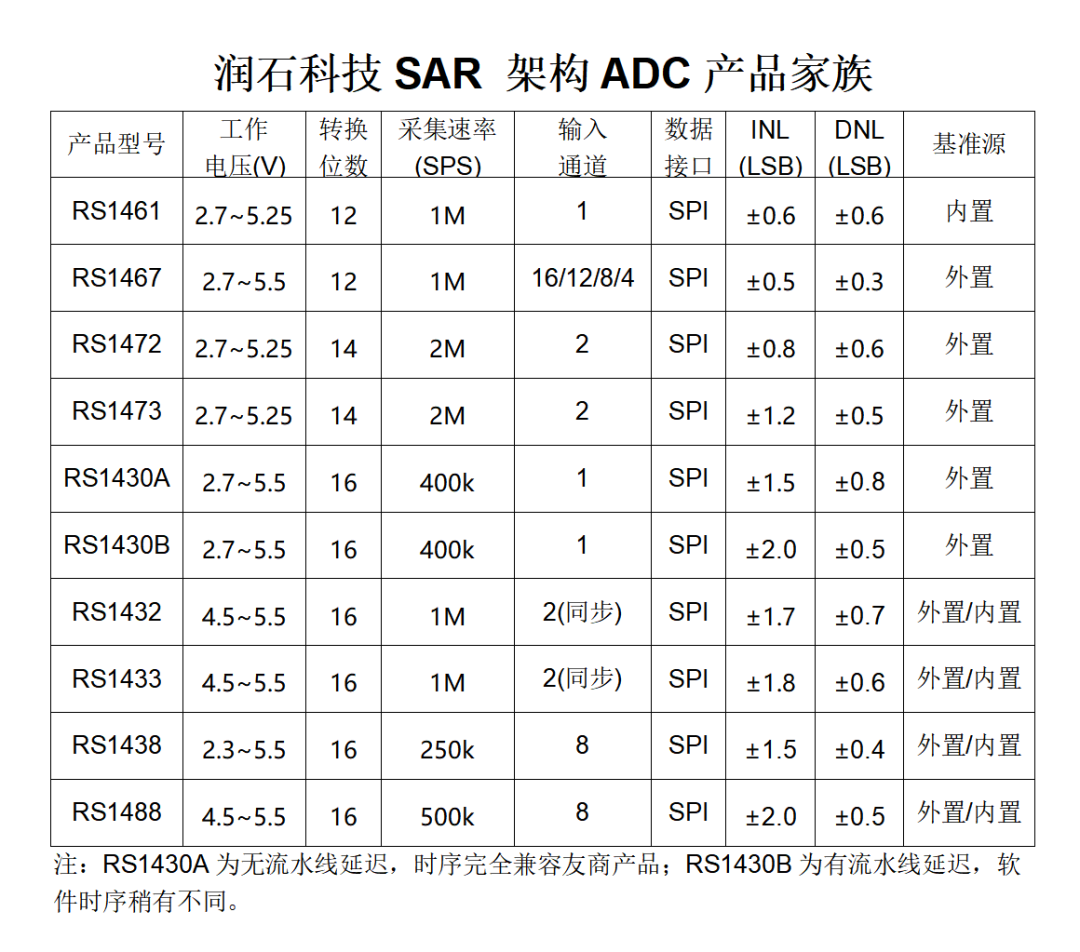

隨著RS1488系列ADC的推出，潤石科技SAR架構的ADC已量產10顆，涵蓋了12bit、14bit和16bit，進一步豐富了ADC產品線，從而為用戶提供更為全面方便的選擇。

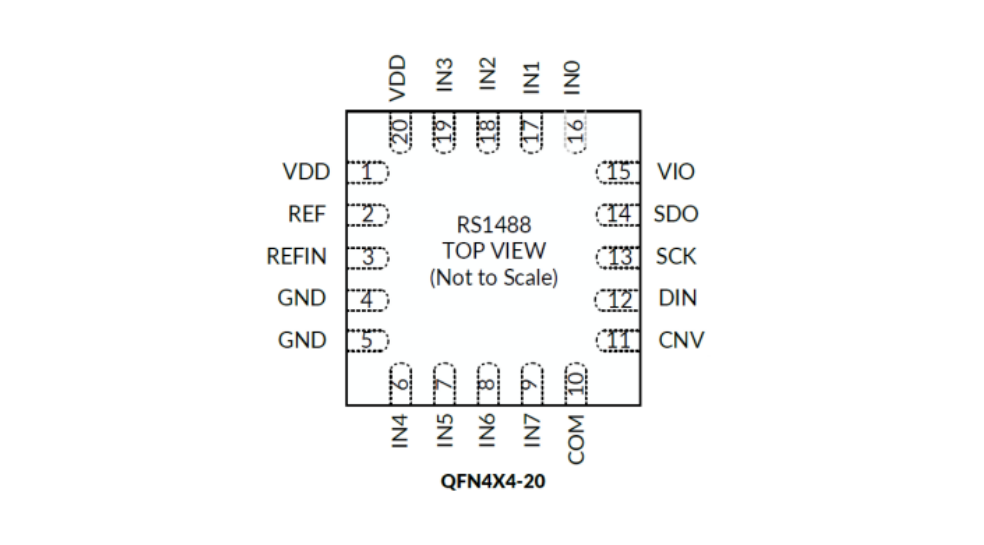

RS1488封裝和管腳定義

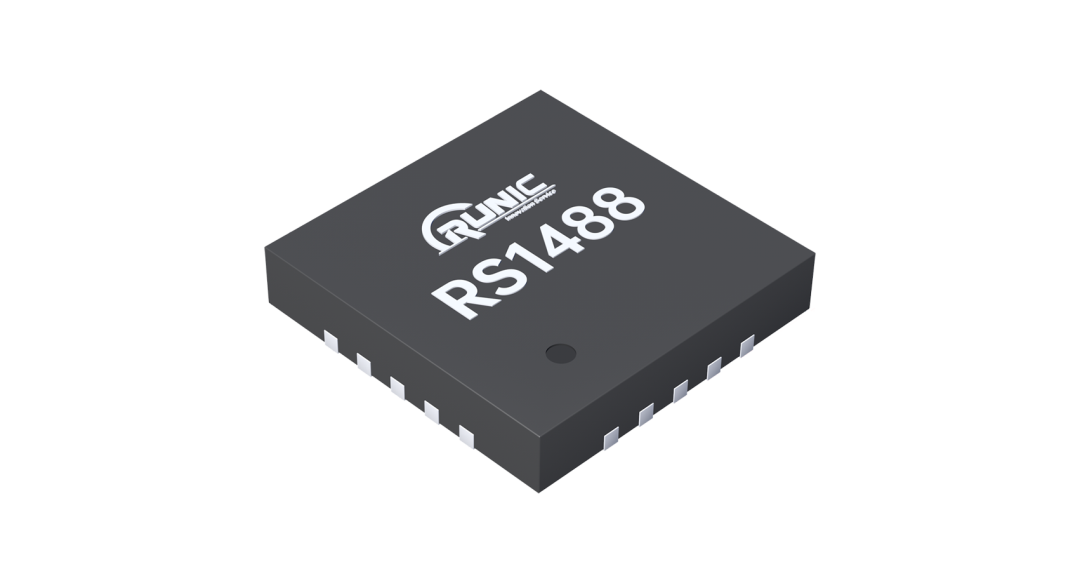

RS1488提供QFN4X4-20封裝，管腳定義和軟件時序完全兼容AD7699，歡迎各界工程師朋友到官網申請樣品評測。
