長波紅外（LWIR）光譜成像技術在氣體/液體檢測、礦產勘探、環境監測及軍事安全領域中具有獨特的應用價值。然而，傳統的長波紅外光譜成像儀依賴于現有的分立色散元件，存在工作模式固定、光譜通道有限、整機體積龐大等缺陷，難以在智能化、多場景環境下靈活部署。

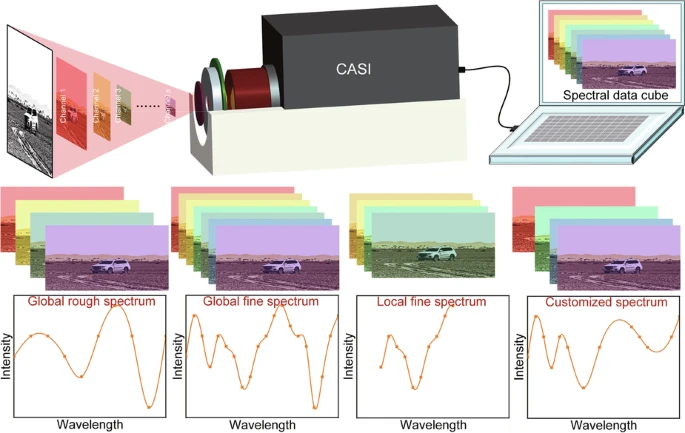

據麥姆斯咨詢報道，針對上述問題，西北工業大學寧波研究院提出了一款緊湊型自適應光譜成像儀（CASI），其核心采用大孔徑長波紅外MEMS法布里–珀羅濾波芯片（MEMS-FPFC）。模塊化的芯片前置光學架構可實現超緊湊尺寸（150 × 77 × 88 mm3）、輕量化（1.11 kg）以及“即插即用”模式。協同自適應控制系統充分發揮MEMS-FPFC固有的可編程性可實現多種自適應成像模式，包含全局粗/細掃描、局部細掃描和任意光譜帶組合等可編程光譜采集功能，可滿足特定應用需求。這種自適應性與光譜通道選擇和圖像融合算法相結合，有助于實現高效精確的目標識別。該自適應光譜成像儀的緊湊性和可編程性使其能夠集成到小型無人平臺上，從而推動智能長波紅外光譜成像技術在工業污染監測、礦產勘探和安防等可現場部署的應用中落地。相關研究成果以“Compact adaptive spectral imager enabled by MEMS Fabry-Perot filtering chip in longwave infrared”為題發表于Microsystems & Nanoengineering期刊。
緊湊型自適應光譜成像儀（CASI）架構及工作原理

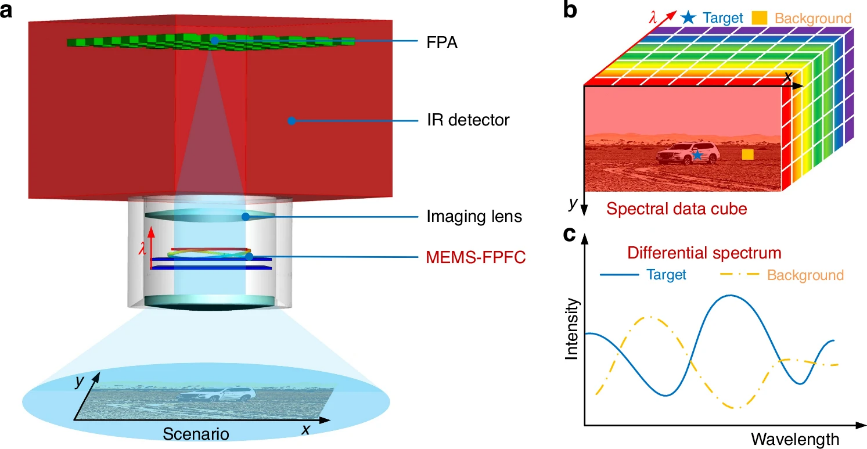

圖1a展示了緊湊型自適應光譜成像儀的基本架構，主要由MEMS-FPFC、成像透鏡和紅外（IR）探測器三部分構成。作為核心光譜色散元件，MEMS-FPFC將通過成像透鏡入射的場景輻射分散為多路窄帶光譜通道。這些光譜通道由紅外探測器依次成像，最終形成包含目標場景完整光譜信息的光譜數據立方體（如圖1b）。對該數據立方體進行處理，即可從目標和背景中提取特征光譜“指紋”（圖1c）。立方體內的光譜圖像數據量以及光譜參數（例如分辨率和波段范圍）均由MEMS-FPFC劃分的光譜通道決定。通過定制MEMS-FPFC濾波模式，該系統可實現了“一機多模”功能，從而突破傳統光譜成像儀固定工作模式的局限。
圖1 基于MEMS-FPFC的光譜成像儀的系統架構與工作原理示意圖
實現長波紅外波段的可編程自適應光譜成像，需要解決兩大關鍵挑戰：（1）開發具有卓越濾波性能的大孔徑長波紅外MEMS-FPFC；（2）建立自適應控制系統，通過協調MEMS-FPFC與紅外探測器，實現光譜圖像的可編程采集。
可編程長波紅外MEMS-FPFC

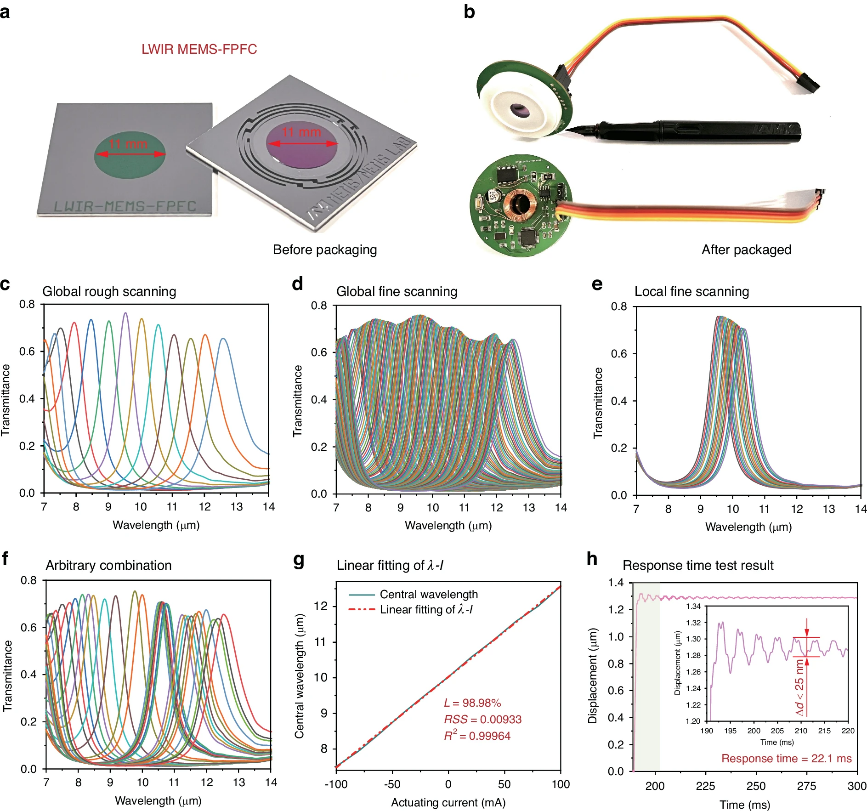

MEMS-FPFC是實現自適應光譜成像的核心色散元件。如圖2a所示，研究人員在前期工作中開發的電磁驅動型MEMS-FPFC在長波紅外波段實現最大孔徑尺寸為11 mm，可確保光譜成像的高能量和信息通量。完成封裝后，MEMS-FPFC成為獨立濾波模塊（如圖2b），便于緊湊型自適應光譜成像儀的高效模塊化集成，并具備“即插即用”功能。經過進一步研究，封裝后的MEMS-FPFC采用脈寬調制（PWM）進行驅動和濾波，通過編程PWM信號實現可編程電流控制，進而實現可編程濾波。研究人員還利用傅里葉變換紅外光譜儀（FTIR）測試了MEMS-FPFC在不同模式下的濾波性能，結果如圖2c至圖2f所示。
圖2 長波紅外MEMS-FPFC及其可編程濾波可調性
緊湊型自適應光譜成像儀的光學系統集成

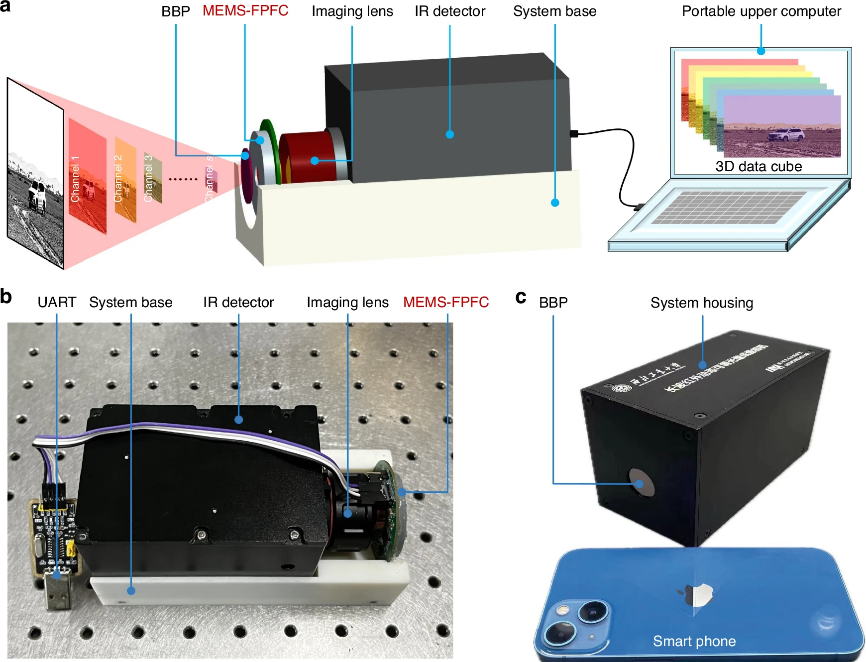

基于圖1a緊湊型自適應光譜成像儀的基本架構原理以及長波紅外MEMS-FPFC的濾波特性，研究人員確定了該光譜成像儀的光學架構（如圖3a）。該系統采用芯片前置配置，其中MEMS-FPFC位于光路最前端，而非傳統方案中位于成像透鏡與紅外探測器之間。這種配置具備三大主要優勢：（1）有效抑制大入射角引起的波長偏移；（2）支持模塊化組裝，以實現MEMS-FPFC“即插即用”操作；（3）縮短光路以充分利用大孔徑MEMS-FPFC技術的優勢，從而同時提升光能量通量和光譜數據采集能力。為了實現系統微型化，選擇了分辨率為640 × 512像素的定制型非制冷氧化釩（VO?）紅外探測器，與焦距13 mm的成像透鏡相集成。基于上述選型，圖3b和圖3c展示了基于模塊化設計方案的系統集成流程。
圖3 緊湊型自適應光譜成像儀的系統架構
自適應光譜成像策略

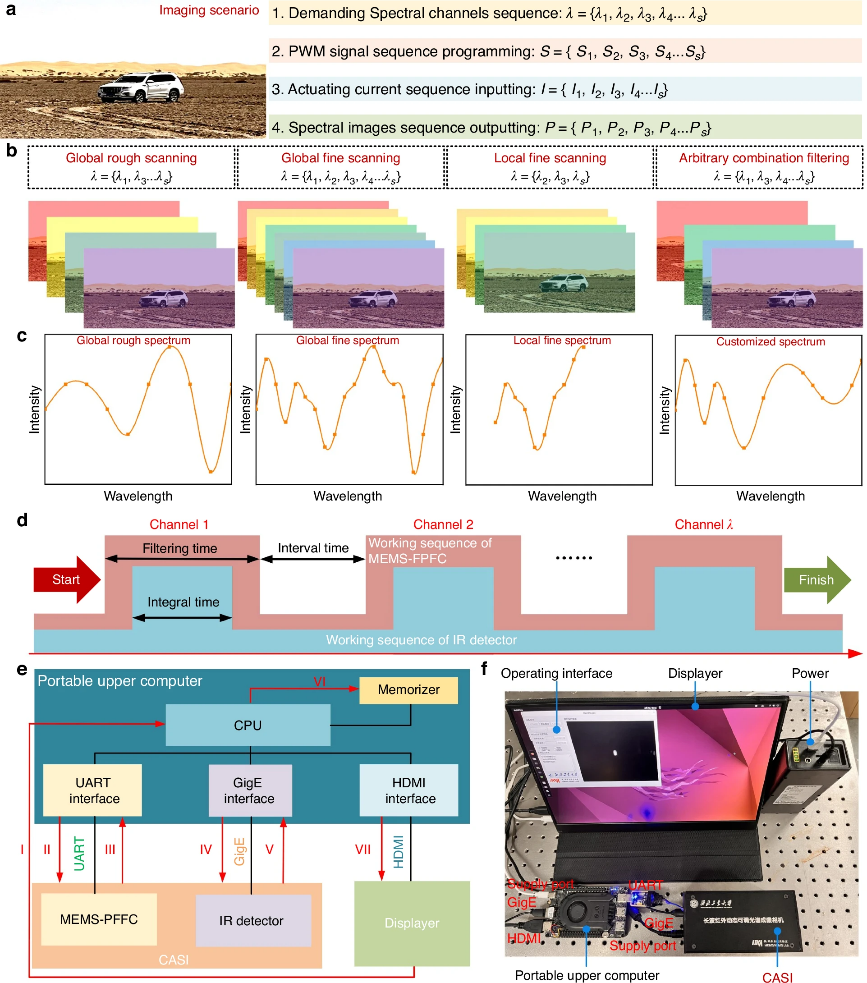

依托MEMS-FPFC的多模可編程濾波優勢，緊湊型自適應光譜成像儀能夠突破傳統光譜成像儀的局限，實現自適應光譜成像（如圖4a）。由于MEMS-FPFC和紅外探測器均是時空調制器件，因此二者必須完成時序進行同步，才能采集有效的光譜圖像數據。圖4e展示了該同步機制，即可編程的協同控制系統。此外，想要準確的光譜特征提取能力，緊湊型自適應光譜成像儀必須完成光譜校準和輻射校準。研究人員對該光譜成像儀系統進行了校準（如圖4f）。
圖4 搭載協同控制系統的自適應光譜成像儀的可編程功能及校準示意圖
光譜成像驗證
自適應光譜成像驗證

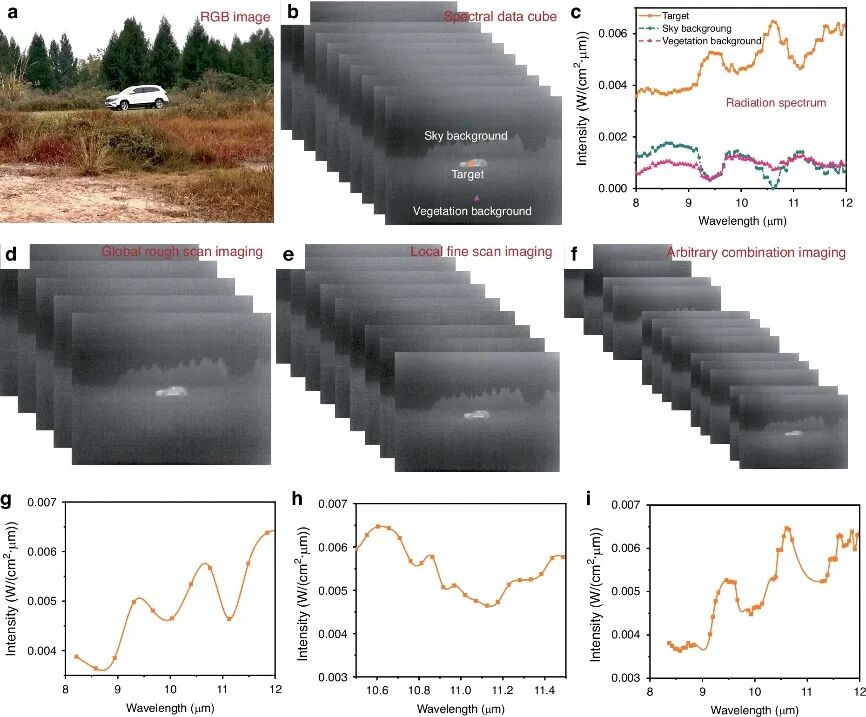

針對實際部署，緊湊型自適應光譜成像儀通過車輛目標的長波紅外光譜成像進行了驗證。自適應光譜成像驗證結果如圖5所示，圖5a展示了該場景的RGB圖像。測試結果證明，該光譜成像儀的可編程多模式光譜成像能力，其特點在于可定制的光譜分辨率、工作波段和數據立方體配置。這種靈活性支持多樣化特定應用的成像需求，成為“一機多用”的范式。
圖5 緊湊型自適應光譜成像儀的可編程自適應光譜成像驗證
基于自適應光譜通道組合成像的高效目標檢測

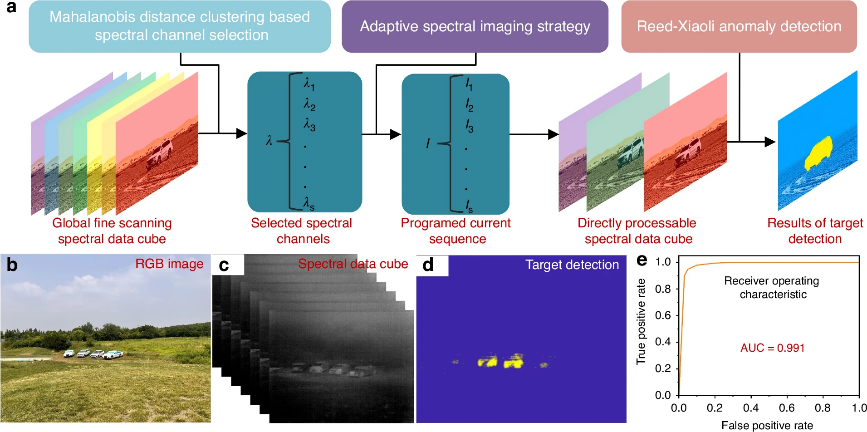

通過利用緊湊型自適應光譜成像儀固有的可編程自適應能力，結合光譜通道選擇和目標檢測算法，可以實現高效精確的目標檢測和識別（如圖6a），相關驗證結果如圖6所示。實驗結果證實，該光譜成像儀利用MEMS-FPFC的可編程濾波優勢，通過自適應能力，可滿足差異化光譜成像要求。
圖6 基于自適應光譜成像的目標檢測驗證
論文鏈接：
https://doi.org/10.1038/s41378-026-01300-6
