旁路電容和去耦電容，到底有什么區別？

上周調試板子的時候，新來的實習生小王跑過來問我：師兄，電源引腳旁邊放的那個電容是旁路電容還是去耦電容？我愣了一下，發現這個問題還真不是一兩句話能講清楚的。

說實話，在硬件圈子里，旁路電容和去耦電容這兩個概念確實讓不少人頭疼。很多工作了三四年的工程師，你問他這個問題，他可能也會含糊半天。有人會說旁路電容就是小電容、去耦電容就是大電容；也有人認為兩者根本沒區別，叫法不同而已。這些說法到底對不對？今天師兄就帶你把這事兒徹底搞清楚。

先來說旁路電容。旁路電容的英文是Bypass Capacitor，這個Bypass翻譯過來就是繞過的意思。顧名思義，旁路電容的作用就是給高頻噪聲提供一條繞過主信號通道直接到地的低阻抗路徑。

打個比方，你在聽演唱會的時候，現場環境很嘈雜，你想清晰地聽到歌手的聲音，怎么辦？你戴上降噪耳機，把周圍的噪聲過濾掉。旁路電容干的事情跟這差不多——它把信號中的高頻噪聲旁路到地，讓有用信號更干凈。

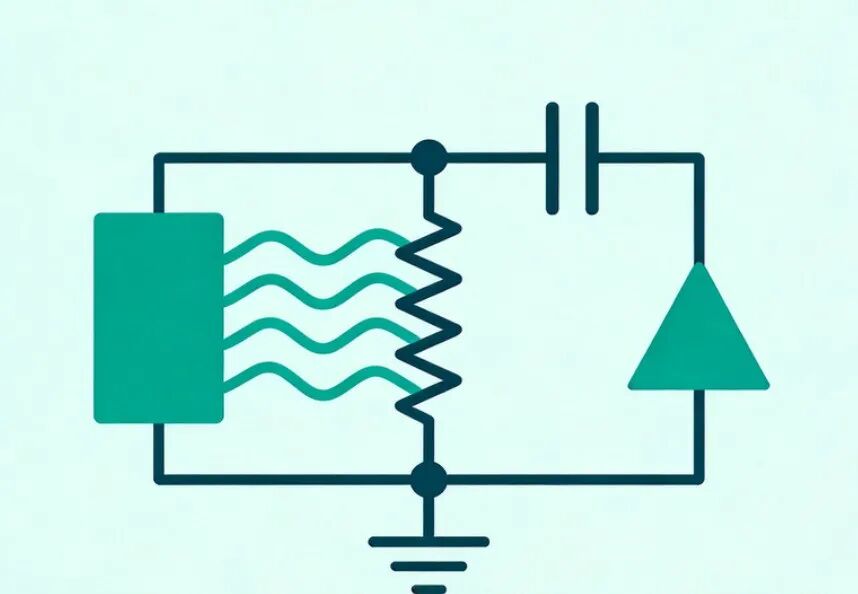

從電路結構上看，旁路電容通常并聯在信號線與地之間。比如在放大器電路中，電源到地之間會并聯一個電容，這個電容就是在給電源噪聲提供到地的通路。在射頻電路中，旁路電容更是標配，用來濾除高頻干擾。

旁路電容的選型有幾個關鍵參數需要關注。首先是ESR和ESL，這兩個參數直接影響高頻濾波效果。ESR越低、ESL越小，旁路效果就越好。其次是容值，常見的旁路電容容值在0.01μF到0.1μF之間。當然，這不是一個絕對的范圍，具體還是要看你的信號頻率和應用場景。

說完旁路電容，再來看去耦電容。去耦電容的英文是Decoupling Capacitor， decoupling的意思是去耦或者退耦。它的主要作用是為有源器件提供局部?jī)?chǔ)能，抑制電源電壓的波動，維持電源完整性。

當芯片工作時，它內部的狀態切換會產生瞬間的電流需求。這個電流變化非常快，如果電源走線比較長或者電源阻抗比較高，芯片的供電電壓就會出現跌落或者尖峰。去耦電容就相當于一個蓄水池，在芯片需要大電流的時候及時釋放能量，穩定供電電壓。

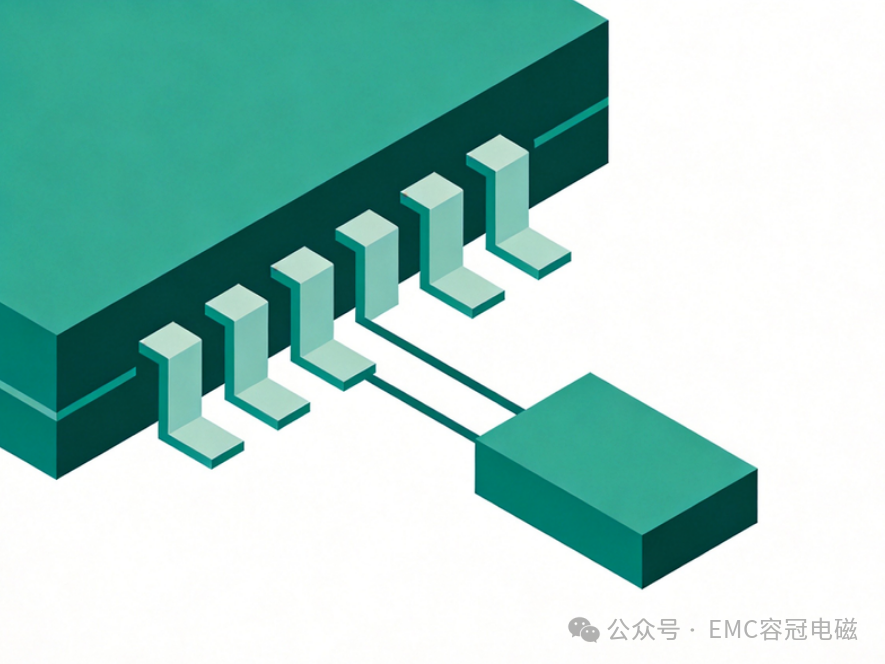

去耦電容一般放在器件的電源引腳附近，越近越好。為什么？因?yàn)殡娏鳝h(huán)路越小，寄生電感就越小，去耦效果就越好。在芯片手冊里，經常會看到recommended capacitor或者decoupling capacitor的建議值，這就是廠家經過驗證的推薦配置。

去耦電容的容值通常比旁路電容大一些，常見的有1μF、10μF、100μF等。大容量的去耦電容可以存儲更多電荷，應對較大的電流瞬變。但要注意的是，大電容的高頻特性往往不如小電容好，所以很多場景下會大小電容搭配使用。

說了這么多，到底該怎么區分這兩個電容？師兄給你從幾個維度來分析：

功能定位不同

旁路電容的核心是濾除噪聲，關注的是信號質量；去耦電容的核心是穩定供電，關注的是電源完整性。簡單來說，旁路電容處理的是信號路徑上的問題，去耦電容處理的是電源路徑上的問題。

位置擺放不同

旁路電容通常放在信號鏈路的關鍵節點上，比如放大器的輸入輸出端；去耦電容則必須緊鄰器件的電源引腳，越近越好。兩者的擺放原則都是從噪聲源或者電流消耗點出發，最小化環路面積。

頻率響應特性不同

旁路電容主要針對高頻噪聲，所以要選擇ESR和ESL都較低的電容，比如陶瓷電容。去耦電容需要同時兼顧低頻和大電流響應，通常會采用電容組合策略——大電容負責低頻儲能，小電容負責高頻去耦。

容值選擇邏輯不同

旁路電容的容值主要取決于要濾除的噪聲頻率，頻率越高需要的容值越小。去耦電容的容值則主要取決于器件的峰值電流和允許的電壓波動，可以用公式來估算，但更多時候是參考經驗值和芯片手冊建議。

這里要特別強調一下：不要簡單地說旁路電容就是小電容、去耦電容就是大電容。這種說法在某些場景下可能是對的，但并不絕對。在高速電路中，0.1μF的電容既可能是旁路電容也可能是去耦電容，關鍵要看它用在什么地方、解決什么問題。

實際工程中，旁路電容和去耦電容的界限并沒有那么涇渭分明。在很多情況下，一個電容往往同時承擔著兩種職責。

比如在芯片的電源引腳旁邊放的電容，它首先承擔去耦職責，為芯片提供局部?jī)?chǔ)能。但與此同時，它也在對電源線上的高頻噪聲進行旁路。從這個角度看，它既是去耦電容又是旁路電容。

在實際PCB設計中，0.1μF加10μF的組合是經典搭配。0.1μF負責濾除高頻噪聲，10μF負責低頻儲能，兩者協同工作，既保證了電源的瞬態響應能力，又抑制了高頻紋波。

所以當你看到有人在討論旁路電容和去耦電容的區別時，不要急于把它們完全割裂開來。理解它們各自的核心職責和典型應用場景，比糾結于名字更重要。

誤區一：旁路電容必須比去耦電容小

這個說法太絕對了。在某些高頻應用中，旁路電容的容值可能比去耦電容還大。容值的選擇應該基于具體的應用需求，而不是類別標簽。

誤區二：去耦電容離芯片遠一點也沒關系

大錯特錯。去耦電容必須盡可能靠近芯片電源引腳放置。因?yàn)槿ヱ铍娙莺碗娫匆_之間的走線存在寄生電感，這個電感會大大削弱去耦效果。距離越遠，寄生電感越大，高頻去耦能力就越差。

誤區三：只要放了大電容就不用放小電容

這是新手常犯的錯誤。大電容的容值大，但它的寄生電感也大，高頻特性差。小電容雖然容量小，但它的寄生電感也小，在高頻段反而更有效。正確做法是大小電容配合使用，各司其職。

誤區四：所有電容都可以互相替代

不同類型的電容有不同的特性。電解電容的容值可以做得很大，但ESR和ESL都很高，不適合高頻去耦。陶瓷電容的ESR和ESL都很低，是高頻旁路的首選。選擇電容時不僅要考慮容值，還要考慮電容類型和封裝。

說了這么多理論，最后來點實在的。關于電容選型，師兄再給你幾條建議：

第一、看芯片手冊

芯片手冊上一般都會標注推薦的去耦電容容值和類型。這個是經過芯片廠商驗證的，直接照著做通常不會出問題。

第二、遵循就近原則

去耦電容一定要放在器件電源引腳附近，盡量使用短而粗的走線。如果有條件，打孔換層時多打幾個過孔，降低寄生電感。

第三、大小搭配使用

對于電源完整性要求較高的設計，建議采用多級去耦策略。比如每個電源引腳旁邊放一個0.1μF的小電容，然后在電源入口處放幾個10μF到100μF的大電容，負責整板范圍的低頻儲能。

第四、考慮封裝影響

封裝越小，寄生電感越小，高頻特性越好。在高頻電路中，盡量選擇0402甚至0201封裝的陶瓷電容。但在空間受限或者電流較大的場景下，可能需要選擇更大封裝的電容來保證機械強度和電流承受能力。

好了，關于旁路電容和去耦電容的區別，師兄就講到這里。下次再遇到這兩個概念的時候，希望你能說得清楚、講得明白。如果還有什么疑問，歡迎在評論區留言，我們一起討論。
