工程師必讀：80%的EMI問題，根本不在磁珠上
晚上11點，研發部。你第17次打開原理圖，對著那顆0603的磁珠發呆。
“明明datasheet上寫的是120Ω@100MHz，怎么焊上去還是超標了？”你嘀咕著，又從元件盒里翻出一顆標著“330Ω”的磁珠……
這種情況，在硬件工程師圈子里太常見了。我見過太多工程師朋友，每次遇到EMI超標，第一反應就是加磁珠、加共模電感、加π型濾波……然后陷入“換料-測試-換料-測試”的死循環，最后改到心態爆炸。
說實話，一顆磁珠真的救不了你的板子。
?? 核心觀點：EMI整改是系統工程，80%的問題出在PCB布局。磁珠只是傳播路徑上的“堵漏工具”，而不是解決問題的根本辦法。與其死磕磁珠，不如先搞懂EMI的三個要素。
01
說起來，工程師愛用磁珠，本質上就三個原因：
第一，簡單直接。看到一個頻點超標，焊個磁珠上去，頻譜分析儀一看——降了！多有成就感。但問題是，這個頻點降了，另一個頻點可能又冒出來了。
第二，不用動PCB。改布局？那意味著要改板子、要投板、要等兩周。磁珠不一樣，手工就能換，測試周期短，領導看了也開心。
第三，成本幻覺。一顆磁珠幾分錢，改一次PCB打樣可能要幾千塊。從“省錢”的角度，似乎加磁珠更劃算。
但你算過沒有？改EMI改到量產前夜還沒搞定，那才是最大的成本。
?? 我見過最離譜的案例：一個30W的GaN快充板，客戶換了23顆磁珠，加了4級濾波，輻射還是超標。最后發現就是開關管的SW節點走線離USB接口太近，挪了2cm，過了。
你看，問題的根源根本不在濾波器件上。
換磁珠是"頭痛醫頭"，系統思維才是"對癥下藥"
02
?? 案例一：那個讓我改到凌晨3點的"幽靈"噪聲
2019年做一個工業控制板，CAN總線接口那邊一直有150kHz左右的噪聲。一開始以為是CAN芯片的問題，換了兩顆 transceiver，噪聲依然堅挺。
然后開始加磁珠：120Ω、330Ω、600Ω……換了七八顆，噪聲紋絲不動。我都開始懷疑人生了。
后來冷靜下來，用近場探頭一點點掃板子，發現那個噪聲根本不是從CAN走的——而是從板子另一側的DC-DC開關電源耦合過來的。
最終解決方案是什么？把DC-DC的地平面鋪完整了，在芯片底下加了個10pF的濾波電容。成本：0.001元。效果：噪聲消失了。
當時我就在想：如果一開始就按系統思維去分析，而不是上來就換磁珠，何至于改到凌晨3點？
?? 案例二：挪了一根線，認證費用省了兩萬
去年幫朋友看一個藍牙音頻產品，FCC認證沒過，輻射超標在2400-2500MHz頻段。
他們的工程師團隊已經"全力奮戰"了兩周，加了十幾顆磁珠和共模電感，原理圖上濾波電路密密麻麻的。測試結果？依然超標。
我過去一看，就發現了一個問題：天線饋點的同軸電纜，走線的時候繞了一個大圈，跨了好幾處地分割。
我跟客戶說：你把這根線走直線，底下保證完整地平面。
改版回來，一測——過了。
客戶當場就驚了：就這？我加了兩周的磁珠，不如你這一根線？
沒辦法，EMI的問題，80%都在布局上。你從原理圖上再怎么折騰，都是在治標不治本。
EMI三要素：搞懂這個，比換100顆磁珠都有用
03

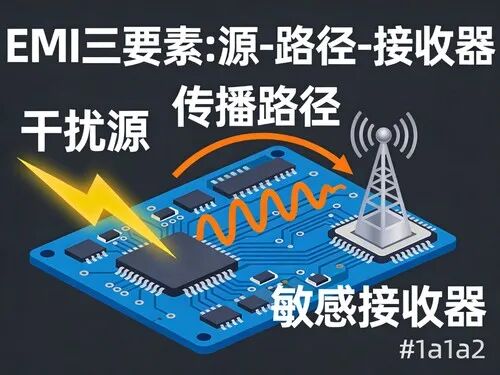

EMI其實就三個要素：干擾源、傳播路徑、敏感接收端。磁珠只是在"傳播路徑"上做文章，而且是最低效的那種做文章方式。
真正高效的整改思路，應該是這樣的：
1第一步：找干擾源
用近場探頭或頻譜儀定位噪聲來源。是芯片本身？還是開關電源？或是時鐘線？找到源頭，才能對癥下藥。
2第二步：看傳播路徑
噪聲是怎么耦合到被測天線的？是輻射耦合？傳導耦合？還是地耦合？這一步搞清楚了，你就知道該從哪里下手了。
3第三步：查敏感接收端
被干擾的電路敏感度如何？有些芯片本身抗干擾能力就差，是否需要加強濾波或屏蔽？
4第四步：先優化布局
這是最關鍵的一步！功率回路面積、參考地平面、高速信號走線——這些搞定了，問題就解決了一大半。
5第五步：最后才考慮濾波
當布局優化到極致，還有問題的時候，才輪到磁珠、電容上場。這時候只需要一點點濾波就能搞定。
"你要是上來就加磁珠，那你這輩子都只能在EMI的泥潭里掙扎。"
同樣是電源電路，布局不同，EMI性能天差地別
04
誤區一：磁珠思維
超標了？加磁珠。還不夠？再加一顆。這種線性思維看起來很"工程師"，實際上是在做無用功。磁珠不是萬能的，它只在特定頻點有阻抗，而且會引入寄生參數。
誤區二：盲目加濾波
很多工程師習慣在原理圖上"堆"濾波電路，π型、T型、一級二級三級……結果呢？高頻噪聲沒濾掉，反而把有用信號搞壞了。濾波是要講究"適度"的。
誤區三：忽略布局
這是最普遍的誤區。大家總覺得"原理圖沒問題就是沒問題"，但PCB一畫出來，EMI性能可能天差地別。開關電源的SW節點走線、功率回路的面積、參考地的完整性——這些才是決定EMI成敗的關鍵。
功率回路面積大
走線形成天線
地平面有分割
高速信號跨分割
接口缺乏濾波

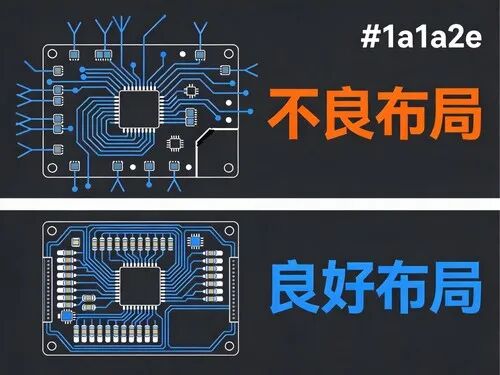

功率回路面積小
走線短而粗
地平面完整
信號走同層參考
接口有完整濾波
05

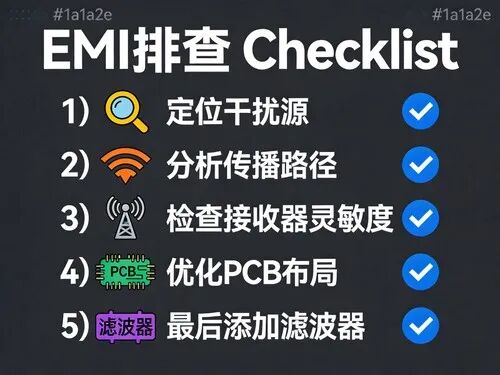

最后給你一個EMI整改檢查清單，每次遇到超標問題，先把這個清單過一遍：
?開關電源的SW節點走線是否最短、最粗？
?輸入輸出電容是否盡量靠近IC引腳？
?功率回路的電流路徑面積是否最小化？
?地平面是否完整，特別是芯片下方？
?高速信號線是否有完整參考地？
?敏感信號是否遠離干擾源？
?接口電路是否有必要的濾波？
?是否用近場探頭定位過真正的干擾源？
?? 記住：清單上這些都確認沒問題了，再考慮加磁珠。當你從源頭到路徑都優化到位，磁珠只需要一顆，甚至可能不需要。
EMI整改5步法：從源頭到路徑到接收端，系統排查
80%
EMI問題源于布局
5步
正確的排查流程
1顆
優化后可能只需
06
EMI整改這件事，說難也難，說簡單也簡單。
難就難在它需要你有系統思維，不能只看表面現象。超標了就加磁珠，這種"頭痛醫頭"的方式，永遠解決不了根本問題。
簡單就簡單在——只要你從源頭、路徑、接收端三個維度系統分析，再配合正確的PCB布局，很多問題根本不需要磁珠就能解決。
下次你再遇到EMI超標的問題，別急著打開元件盒。先問問自己：這根線能挪嗎？這個地平面能完整嗎？這個回路能小一點嗎？
也許，你和認證通過之間，就差那2mm的距離。
你有過"改EMI改到崩潰"的經歷嗎？
最后是怎么解決的？
在評論區聊聊你的故事吧！
