英偉達Rubin架構倒逼封裝革命：三星電機68μm硅電容如何破解AI芯片供電"最后一公里"

當AI芯片的封裝空間被壓縮到極致，傳統MLCC正在觸及物理天花板。硅電容——這項源自半導體晶圓制造工藝的被動元件技術，正在打開高性能封裝的新可能。貞光科技作為三星電機授權代理商，從原理、對比、應用到產品選型，為您系統解析三星電機硅電容的技術代差。

什么是硅電容？從半導體工藝中誕生的"新一代電容器"

硅電容（Silicon Capacitor）并非傳統意義上將陶瓷介質疊層燒結的MLCC，而是利用半導體技術對硅晶圓進行微細蝕刻，以擴大表面積，從而實現輕薄且高容量的新一代電容器。

這種制造邏輯的根本差異，決定了硅電容在物理形態上就與MLCC分道揚鑣：

正是這種半導體級的精度控制，讓硅電容得以突破傳統被動元件的物理極限。

硅電容 vs MLCC：五個維度的技術代差

在先進封裝（Advanced Packaging）時代，工程師對電容的要求已從"能用電容"升級為"電容不能成為瓶頸"。以下是硅電容在五個關鍵維度上建立的代際優勢：

1. 超薄：封裝空間的"最后1mm"

AI服務器GPU、HBM堆疊芯片、智能手機主板的內部空間已被壓縮到微米級。三星電機硅電容的厚度可做到68μm（如SCBCAP305L95EGNNWT），這意味著它可以：

• 嵌入基板內部（Embedded）：不占PCB表面面積
• 置于芯片頂部（Top Side）或底部（Land Side）：為高密度互連釋放布線空間
• 適配2.5D/3D封裝：在Silicon Interposer與Package Substrate之間無縫集成

2. 超低ESL：高頻電路的"噪聲免疫"

寄生電感（ESL）是電流急劇流動時產生的噪聲源，會直接降低高頻電路性能。硅電容的ESL低于1pH，在AI服務器和自動駕駛等高速通信環境中，可有效降低噪聲，實現信號的準確、快速傳輸。

3. 高可靠性：極端環境的"穩壓器"

即使在250°C以上的極端環境下，硅電容仍能提供穩定性能。對于發熱嚴重的AI服務器，或航空航天、汽車等極端環境，容量變化極小，可安心應用。

4. 高容量密度：單位體積的"能量倉庫"

通過半導體蝕刻技術擴大有效表面積，硅電容在同等體積下可實現更高的容量密度。例如三星電機的SCHVSP107MH1AGB9WT，尺寸11.01×8.35mm，容量可達103950nF。

5. 集成友好：封裝設計的"樂高積木"

硅電容支持多種封裝形式——LSC（Land Side Capacitor）、DSC（Die Side Capacitor）、Embedded，可根據芯片架構靈活部署，這是傳統MLCC難以實現的系統集成度。

為什么AI芯片封裝必須用硅電容？

AI算力的爆發正在重塑半導體封裝的底層邏輯。以英偉達H100、AMD MI300為代表的AI加速器，其供電設計面臨三大挑戰：

挑戰一：電流密度激增

• AI訓練芯片的峰值電流可達數百安培，需要大量去耦電容（Decoupling Capacitor）并聯
• 傳統MLCC數量過多會擠占寶貴的PCB面積

挑戰二：電壓紋波容忍度極低

• 1V以下的核心電壓，要求紋波控制在±3%以內
• 低ESL是抑制高頻紋波的關鍵，硅電容的<<1pH ESL成為剛需

挑戰三：熱管理耦合

• AI芯片的TDP（熱設計功耗）突破700W，電容必須承受高溫環境
• 硅電容的250°C+穩定性確保在熱應力下不退化

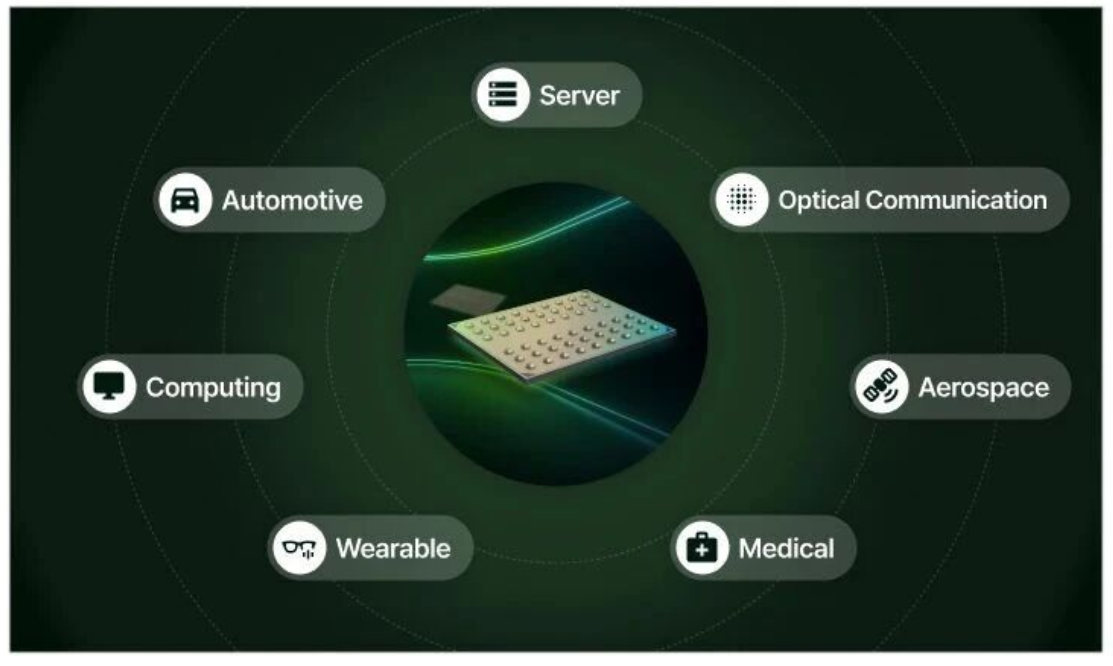

應用場景全景：

• AI & Cloud Server：最大化高性能AI服務器芯片組性能
• Mobile & Wearable：超薄智能手機及AR眼鏡等下一代可穿戴設備
• Automotive & Aerospace：自動駕駛系統，以及對可靠性要求極高的航空航天、醫療設備
• Optical Communication：光通信模塊的高速信號完整性保障

三星電機硅電容產品矩陣：9款產品的差異化定位

三星電機目前擁有4款量產產品（MP）針對高性能半導體封裝及AI服務器優化，以及5款推廣用樣品，共計9款產品陣容，覆蓋從樣品驗證到量產導入的全周期需求。

選型邏輯：

• LSC封裝（Land Side Capacitor）：適用于芯片底部空間，厚度60-70μm，主打超薄去耦
• DSC封裝（Die Side Capacitor）：如SCHVSP107MH1AGB9WT，198路電源軌，面向超大電流AI芯片
• Embedded封裝：嵌入基板內部，釋放表面布線空間，適合超高密度集成

結語：硅電容是先進封裝的"水電煤"

當AI芯片的制程進入3nm時代，封裝技術的重要性已與制程本身等量齊觀。硅電容作為封裝供電設計的"水電煤"——看似基礎，卻決定了整個系統的性能天花板。

68μm的厚度、<<1pH的ESL、250°C的耐溫極限——這些數字背后，是半導體制造工藝向被動元件領域的滲透，也是高性能封裝設計的必然選擇。
