瑞薩RA6M5低功耗實戰：貪睡+深度軟件待機模式——瑞薩RA系列FSP庫實戰指南（121）

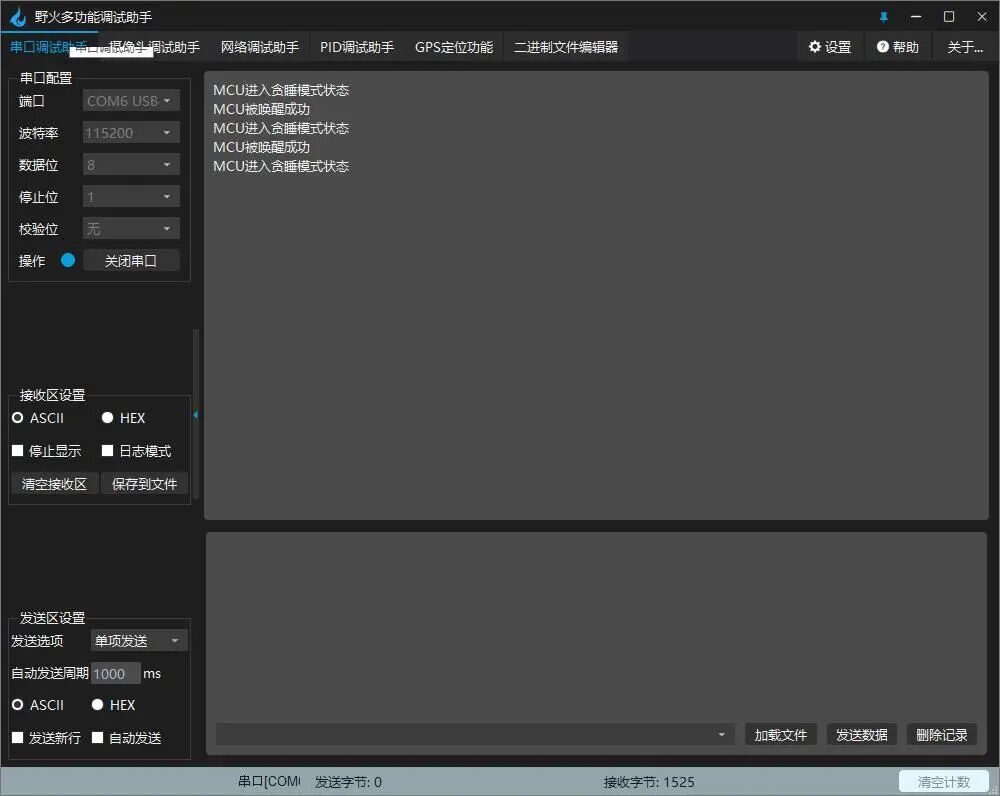

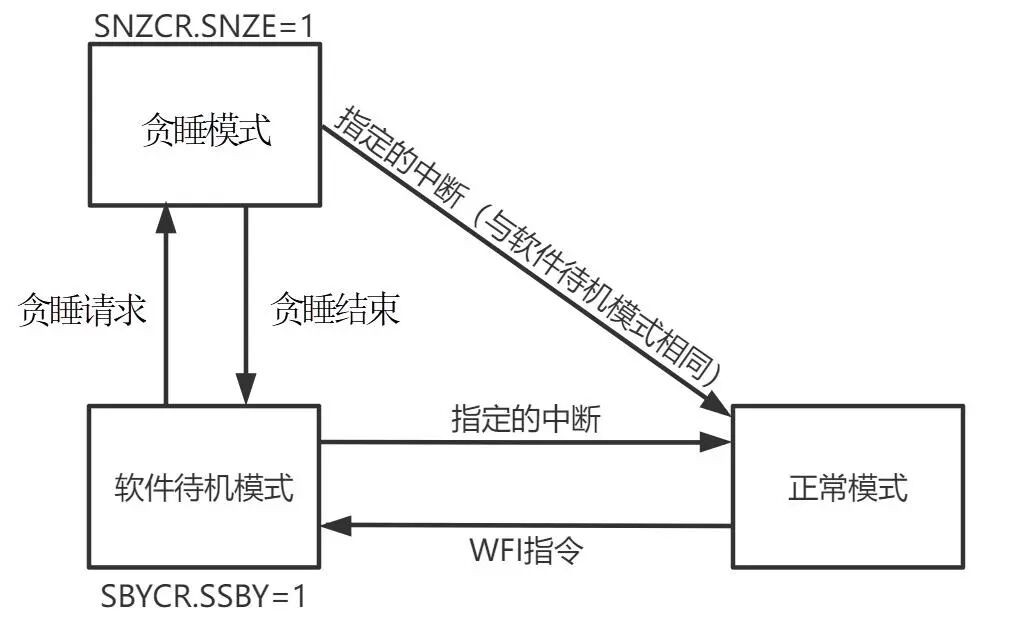

voidLED_Task(){/* 流水燈任務 */LED2_ON;R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_SECONDS);LED3_ON;R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_SECONDS);LED2_OFF;R_BSP_SoftwareDelay(1, BSP_DELAY_UNITS_SECONDS);LED3_OFF;/* 貪睡前打印 */printf("MCU 進入貪睡模式狀態\r\n");/* 執行完流水燈任務，進入貪睡模式 */R_LPM_LowPowerModeEnter(snooze.p_ctrl);/* 被喚醒后打印 */printf("MCU 被喚醒成功\r\n");}

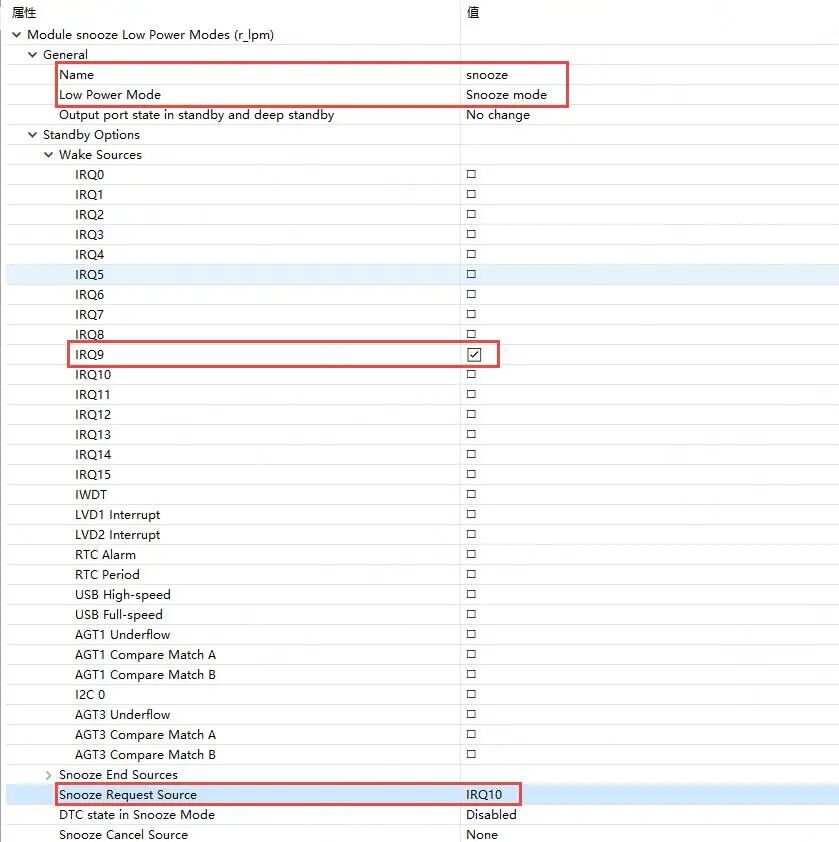

voidhal_entry(void){/* TODO: add your own code here */Debug_UART4_Init(); //初始化 debug 串口Key_Init(); //初始化按鍵R_BSP_PinAccessEnable(); //啟用對 PFS 寄存器的訪問, 因?yàn)楹竺鎸?xiě) IO 口都用 BSP內聯函數R_LPM_Open(snooze.p_ctrl, snooze.p_cfg); //打開 LPMR_GPT_Open(gpt_pwm.p_ctrl, gpt_pwm.p_cfg); //打開 GPT 計時器R_GPT_Start(gpt_pwm.p_ctrl); //啟動 GPT 計時器while(1){GPT_LED1_PWM_ON_Snooze_Mode(); //LED1 呼吸燈任務LED_Task(); //led 任務}#if BSP_TZ_SECURE_BUILD/* Enter non-secure code */R_BSP_NonSecureEnter();#endif}

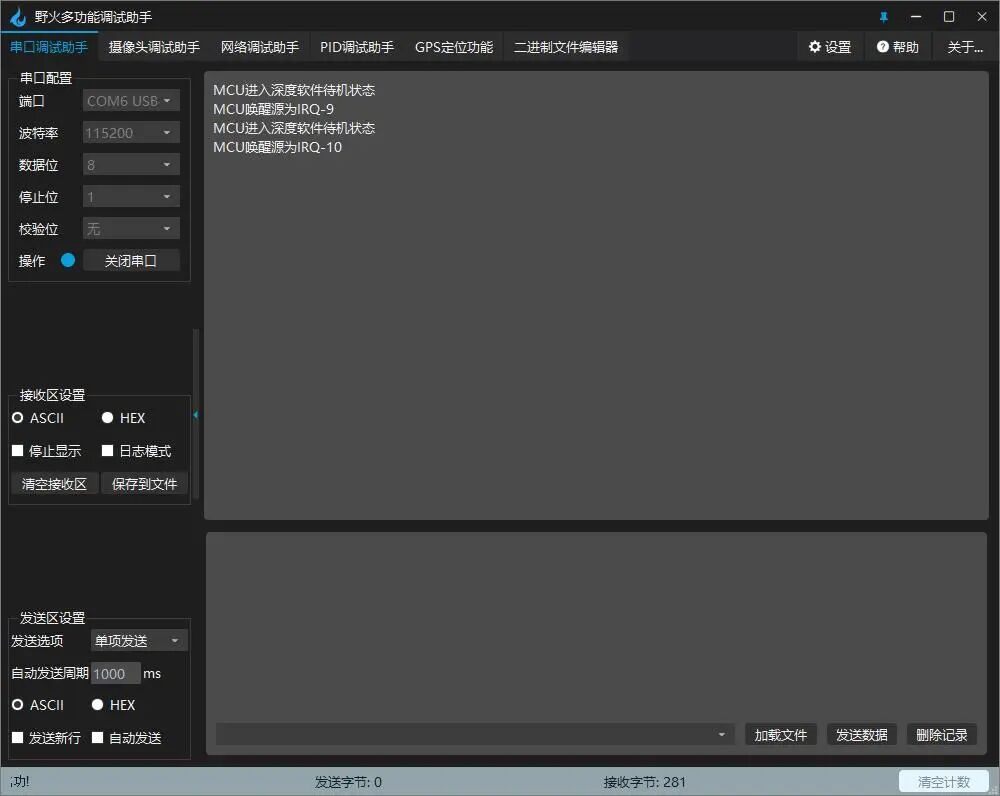

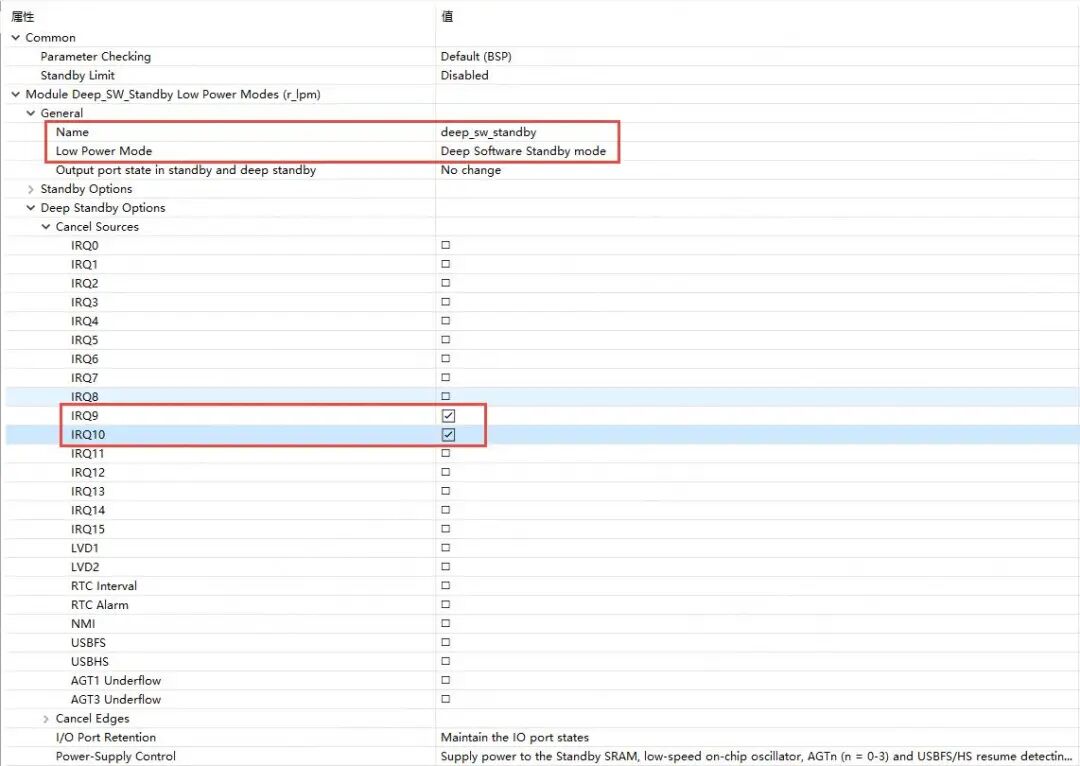

voidhal_entry(void){/* TODO: add your own code here */Debug_UART4_Init (); //初始化 debug 串口IRQ_Init (); //按鍵中斷初始化R_BSP_PinAccessEnable (); //啟用對 PFS 寄存器的訪問, 因?yàn)楹竺鎸?xiě) IO 口都用 BSP內聯函數/* 判斷是否在深度軟件待機模式下被喚醒 */if (1U == R_SYSTEM->RSTSR0_b.DPSRSTF){/* 從深度軟件待機模式喚醒后清除 IOkeep 位，以允許使用 IO 端口 */R_LPM_IoKeepClear (NULL);/* 清除喚醒標志位 */R_SYSTEM->RSTSR0_b.DPSRSTF = 0;/* 判斷喚醒源是 IRQ-9 還是 IRQ-10，并將判斷結果打印出來 */if (R_SYSTEM->DPSIFR1 >> 1 & 0x01U){printf("MCU 喚醒源為 IRQ-9\r\n");}elseif (R_SYSTEM->DPSIFR1 >> 2 & 0x01U){printf("MCU 喚醒源為 IRQ-10\r\n");}}LED_Flicker (10); //LED 閃爍 10 次while (1){if (key_flag == true){/* 標志位置 0，防止程序不斷進入 if 的代碼塊里面 */key_flag = false;/*LED 閃爍 2 次 */LED_Flicker (2);/* 進入低功耗模式前打印 */printf("MCU 進入深度軟件待機狀態\r\n");/* 打開 LPM, 進入深度軟件待機狀態 */R_LPM_Open (deep_sw_standby.p_ctrl, deep_sw_standby.p_cfg);R_LPM_LowPowerModeEnter (deep_sw_standby.p_ctrl);/* 喚醒后打印，但是在進入深度軟件待機模式后不能保存上下文，故這里正常來說無法被執行, 如果執行了則說明進入的是睡眠模式，也就是程序出現了問題，一般剛燒寫程序會導致這個問題，重新上電即可恢復正常 */printf("MCU 被喚醒（出現本消息說明程序出錯）\r\n");}}#if BSP_TZ_SECURE_BUILD/* Enter non-secure code */R_BSP_NonSecureEnter();#endif}

volatile_Bool key_flag = false; //設置標志位/* 按鍵 1 中斷回調，用于進入深度睡眠或喚醒 */voidkey1_irq_callback(external_irq_callback_args_t *p_args){/* 防止編譯器產生沒有使用形參的警告 */FSP_PARAMETER_NOT_USED(p_args);key_flag = true;}/* 按鍵 2 中斷回調，用于喚醒 */voidkey2_irq_callback(external_irq_callback_args_t *p_args){/* 防止編譯器產生沒有使用形參的警告 */FSP_PARAMETER_NOT_USED(p_args);}

voidLED_Flicker(int num){/*LED1 閃爍‘num’次 */for (int i = 0; i < num*2; i++){LED1_TOGGLE;R_BSP_SoftwareDelay (50, BSP_DELAY_UNITS_MILLISECONDS);}}
