美國加州大學伯克利分校的研究人員開發出一種基于片上氣體傳感器陣列和機器學習的新型“電子鼻”，其能夠檢測出變質食品和食品過敏原所產生氣體，并且能力優于人類的鼻子。

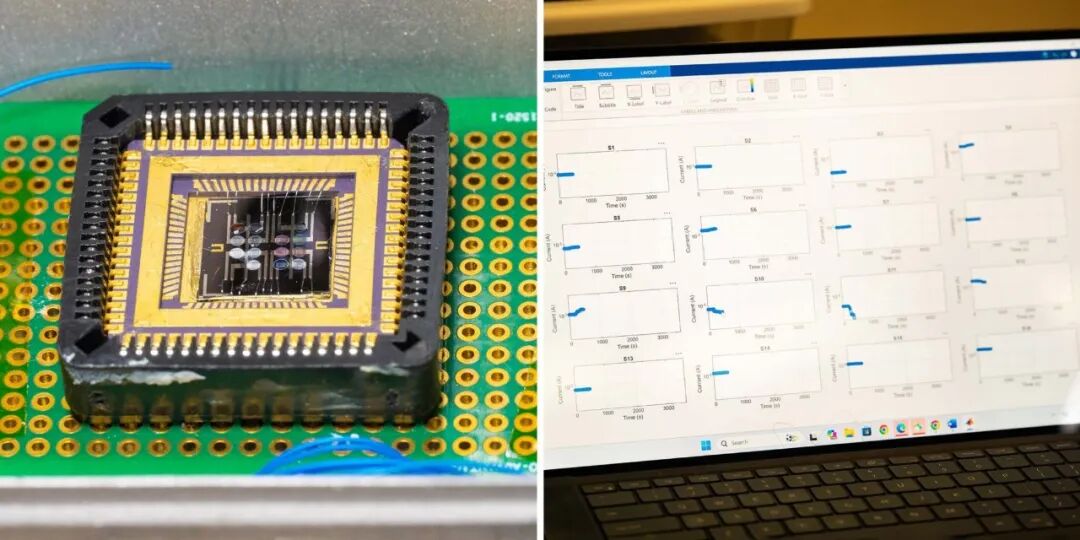

新型“電子鼻”原型
我們大多數人都曾通過聞氣味來判斷一瓶剛過保質期的牛奶或一盒放了一周的外賣是否還能食用。盡管人類的嗅覺相當敏銳，但也并非總能察覺一切。在美國，每年都有數百萬人因食用未煮熟或變質食物中滋生的食源性病原體而致病。
據麥姆斯咨詢報道，近期，美國加州大學伯克利分校（UC Berkeley）研發出了一種新型“電子鼻（e-Nose）”——這是一種具有完全不同敏感層的16元件單片集成芯片，實現了真正的異構陣列。該電子鼻還融合了機器學習模型，能夠比人類鼻子更精準地檢測出與食物變質相關的氣味，從而造福我們的腸胃。此外，該電子鼻還能探測出常見的食物過敏原（例如核桃和花生），這對過敏體質者而言至關重要，因?yàn)榻佑|這些過敏原可能危及生命。這項關于電子鼻的研究論文以“Scalable multiplexed machine learning gas sensor chips for food classification”為題，發表在Science Advances期刊上。
加州大學伯克利分校Carla Bassil
上述研究論文的主要作者、加州大學伯克利分校博士生Carla Bassil說道：“配備了可通過智能手機控制的智能冰箱，將是這項電子鼻技術極佳的應用場景。試想一下，如果你的冰箱能提醒你：‘西蘭花快壞了，最好趕緊吃掉’，或者‘雞肉只剩最后一天保質期了’，那該多好啊！”

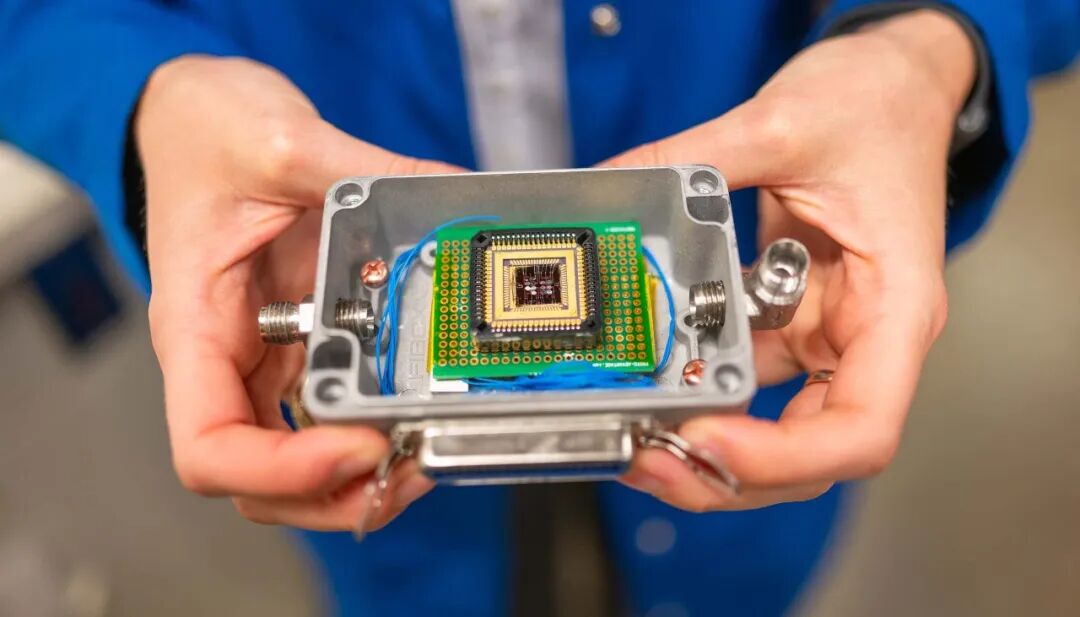

這款新型電子鼻由包含16個片上氣體傳感器的陣列組成，如下圖所示，每個氣體傳感器對不同組合的氣體化合物具有獨特的響應特性。

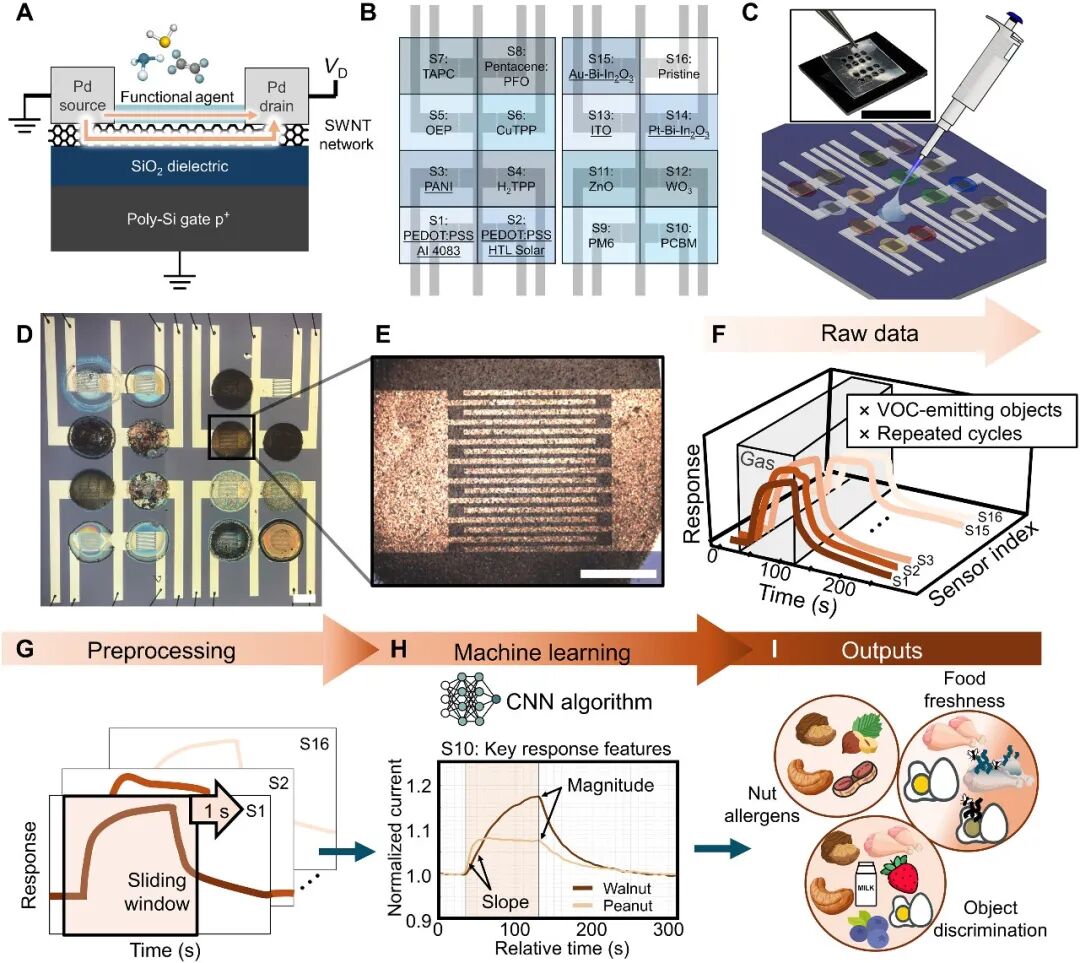

(A) 電子鼻的橫截面結構；(B) 包含16個片上氣體傳感器的完整陣列的功能化材料分布圖；(C) 采用滴涂法沉積功能化材料；(D) 片上氣體傳感器陣列的光學圖像；(E) 經ITO功能化處理的傳感器的光學圖像；(F至I) 用于食品分類的ML-SCENT系統的全流程演示。
該電子鼻記錄每種氣體敏感材料的響應，并利用機器學習模型，學習哪些響應組合與特定的食物或氣味相關聯。
Carla Bassil在加州大學“Grad Slam”學術演講中介紹其研究時說道：“你可以把該電子鼻想象成一組數字味蕾，其中的每個氣體傳感器都能針對接觸到的氣體分子產生獨特的響應。這16個氣體傳感器各自覆蓋有不同的敏感薄膜，其工作原理是將傳感器表面與氣體分子之間發生的化學反應轉化為電信號。”
Carla Bassil利用機器學習技術訓練了一個嗅覺模型，使其能夠識別與七種不同食物相關的傳感器響應特征，包括草莓、藍莓、香蕉、核桃、榛子、腰果和花生。此外，她還訓練該模型識別生雞肉、牛奶和雞蛋的氣味，涵蓋了新鮮狀態以及在室溫下放置24小時和48小時后的不同狀態。
Carla Bassil發現，該電子鼻的靈敏度極高，能夠探測到僅0.05克的核桃（這一重量約為一顆普通去殼核桃的百分之一）。不過，她尚未在存在其它干擾氣體的環境下測試該電子鼻的靈敏度，例如核桃處于沙拉或蛋糕中，或者變質食物與其它食物一同存放在冰箱里的情況。
Carla Bassil表示：“我們的構想是利用氣體傳感器的相對選擇性，結合機器學習的模式識別能力，來區分與每種食物相關的氣體‘指紋’。最終，我們將得到一種靈敏度和客觀性都遠超人類嗅覺的傳感器。”
盡管“電子鼻”這一概念早在20世紀80年代就已提出，但要將該技術真正實現應用卻并非易事。制造單一氣體傳感器（例如家中常見的一氧化碳傳感器）相對簡單，但要將多種不同的敏感薄膜集成到同一顆芯片上，難度則要大得多。
Carla Bassil克服了諸多技術難題，其方法是采用碳納米管（CNT）而非金屬氧化物（MOx）作為導電材料。碳納米管能夠形成厚度僅為幾納米的薄層——這相當于僅由少數幾個原子層構成，其厚度約為人類頭發直徑的百分之一。碳納米管的大比表面積賦予了其許多獨特的性質，包括在室溫下即具備極高的靈敏度。
由于采用室溫工作的器件設計，Carla Bassil能夠選用更多種類的氣敏材料，包括那些在高溫下易發生降解的材料（如聚合物）。此外，這也讓她能夠利用一種名為“滴涂法（drop casting）”的簡單工藝來制造傳感芯片，而無需依賴更為復雜的技術。
Carla Bassil說道：“我們的電子鼻技術真正具備可擴展性的優勢在于，我們既能使用多種不同類型的氣體敏感材料，又能通過單一工藝將它們?nèi)砍练e到芯片上。”

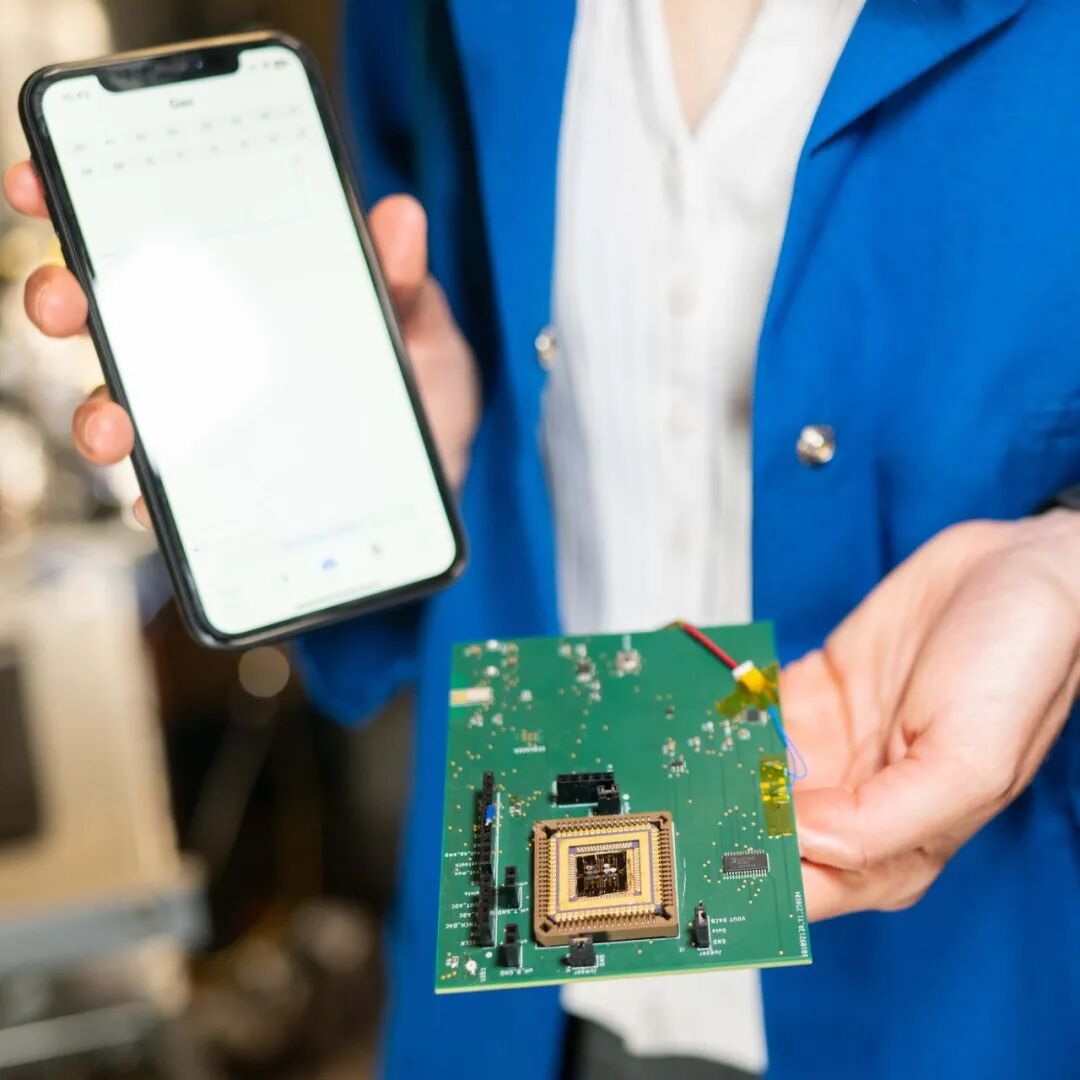

Carla Bassil還為該電子鼻開發了iPhone手機應用程序（App），計劃在更多樣化的環境中測試電子鼻，并持續提升其靈敏度與可靠性。
https://www.science.org/doi/10.1126/sciadv.aec7965
