根據 AIDC Index 的統計，目前全球共有344個AI數據中心項目處于規劃、建設或已運營狀態，合計裝機容量約為154.6GW。隨著下一代 AI 數據中心從兆瓦級走向吉瓦級，其對電網、冷卻系統和配套基礎設施的要求正急劇上升。傳統功率器件越來越難以滿足不斷增長的效率和功率密度要求，這使得氮化鎵（GaN）被視為有望突破這些限制的關鍵技術之一。AI 算力的快速擴張已經在半導體和電力基礎設施生態系統中引發連鎖反應。在多種技術路線并行演進的背景下，德州儀器（TI）圍繞高可靠性 GaN 技術進行了較早布局，并持續積累相關產品與系統能力。TI 的 GaN 技術將如何幫助數據中心供電效率實現新一輪躍升？又有哪些產品策略和技術路徑支撐其在這一新興市場中的布局？本文將探討 AI 數據中心不斷演變的基礎設施需求，并分析 TI 在面向下一代電源架構的高可靠性 GaN 技術上的持續投入。AI 數據中心正在重塑行業優先級

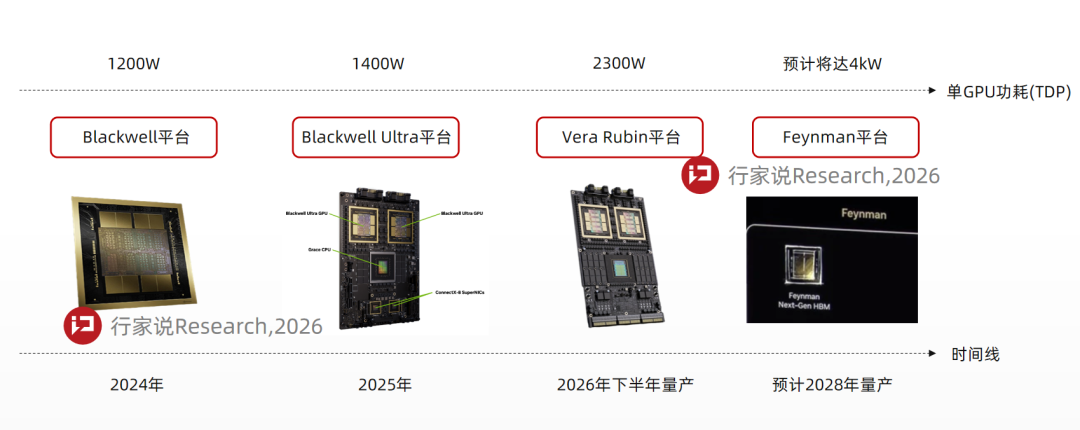

四十多年來，半導體行業一直沿著一條明確軌跡演進：提升計算密度，在更小的硅片面積中提供更強的處理能力。AI數據中心的興起，正在從根本上改變這一邏輯。隨著 AI 工作負載快速擴張，功耗已經成為行業面臨的最緊迫挑戰之一。來自 GPU、CPU 以及各類 AI 加速器（XPU）的功率需求正以驚人的速度增長。當前單顆 GPU 和 XPU 的功耗需求每年增長超過 70%，每一代新器件的功耗都明顯高于前代。下圖概括了未來幾代 AI 平臺單 GPU 功耗的上升趨勢，這也是數據中心供電架構升級的直接驅動因素。 圖 1：AI 驅動的 GPU 單芯片功耗增長趨勢圖中展示了 Blackwell、Blackwell Ultra、Vera Rubin 和 Feynman 平臺對應的單 GPU 功耗變化，功耗水平由 1200W 持續上升至預計 4kW。（來源：行家說 Research，2026）從 Blackwell 到 Feynman，單 GPU 功耗持續上行，意味著服務器級和機架級供電系統必須同步提升效率、功率密度和散熱能力。與此同時，大模型商業化持續放大數據中心能耗。國際能源署（IEA）估計，像 ChatGPT 這樣的大語言模型單次查詢的耗電量大約是傳統搜索引擎查詢的10倍。與此同時，根據中國信息通信研究院（CAICT）等機構數據，截至 2025 年 7 月，全球已發布 3,755 個大模型，部署活動仍在持續加速。僅中國的日度 token 消耗量就已超過 30 萬億，相較 2024 年初增長超過 300 倍。從宏觀角度看，AI 基礎設施帶來的全球電力需求正進入前所未有的擴張周期。IEA 預測，數據中心用電量在 2025 年達到約 485TWh，到 2030 年可能接近翻倍至約 950TWh。AI 導向型數據中心的用電需求預計還會增長得更快，同期可能達到三倍增長。隨著能源需求和數據連接需求持續上升，數據中心正面臨前所未有的能源挑戰。因此，行業關注點已不再局限于優化計算密度，創新方向越來越多地轉向優化功率密度。

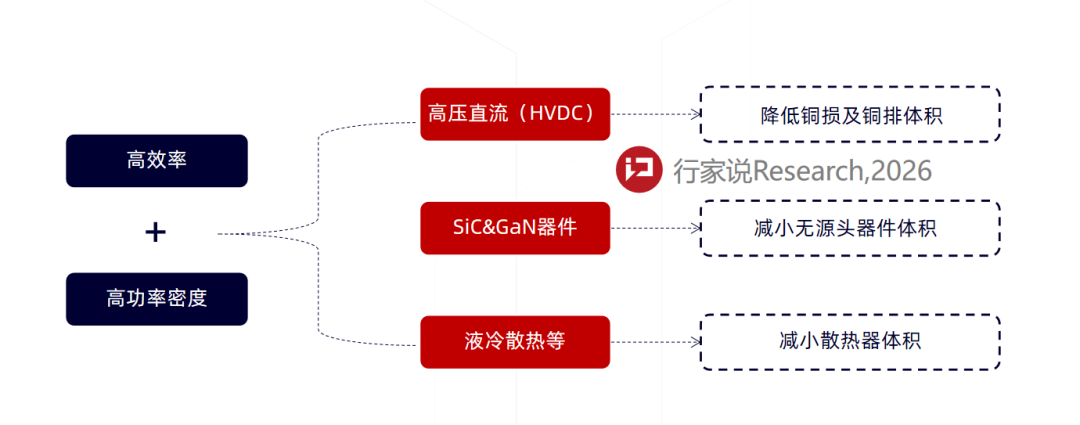

數據中心基礎設施發展的新要求首先，建設數據中心已不再只是資本投入的問題，而是取決于多種基礎設施資源的組合，包括能源可獲得性、水資源、物理空間、高壓輸電能力以及光纖連接。隨著電力需求持續增長，提升整個系統鏈路的能效變得越來越重要。從發電和輸電，到計算和冷卻，能量鏈條上的每個環節都需要被優化。任何一個環節的低效，都會導致更高的能量損耗、更大的冷卻負擔，以及更復雜的整體系統設計。如果把這一趨勢拆開來看，數據中心基礎設施演進的核心目標可以概括為：在更高功率密度下實現更高效率，并同步壓縮輸電、無源器件和散熱系統的體積。圖 2：AI 數據中心基礎設施升級的三個關鍵抓手
圖中展示了高壓直流（HVDC）、SiC 與 GaN 功率器件，以及液冷散熱等技術，如何共同支撐“高效率 + 高功率密度”的目標，并進一步降低銅損、銅排體積、無源器件體積和散熱器體積。（來源：行家說 Research，2026）

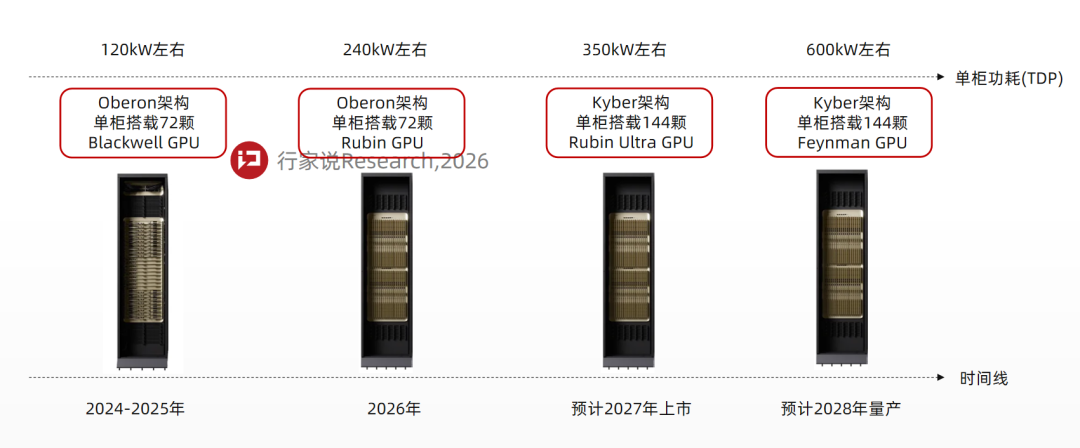

這也是為什么高壓直流、寬禁帶功率器件以及液冷等方案，正在被同時推到下一代 AI 數據中心設計的核心位置。此外，AI 數據中心需要能夠支撐顯著更高功率密度的基礎設施底座，其中包括輸電、配電和功率轉換等關鍵環節。應對這些挑戰，需要整個生態系統協作，包括半導體廠商、服務器電源供應商和固態變壓器供應商。通過在供電鏈路各環節持續創新，行業才能為下一代 AI 基礎設施提供更高效的供電分配能力。作為這一演進的一部分，800V 直流供電架構正成為解決未來供電挑戰的關鍵路徑之一。更高電壓配電的價值十分明確：它能夠在輸送相同功率時降低電流，從而減少銅材使用和傳輸損耗，并提升整體系統效率。這種轉變已經不再只是效率優化或成本優化的問題，而正在成為支撐未來 AI 數據中心持續擴展的關鍵力量。基于當前部署趨勢，部分先進 AI 機架的功耗已接近 500kW。借助液冷等技術，這類系統目前仍可在傳統 48V 供電架構下獲得支持。但隨著算力需求繼續上升，下一代 AI 機架預計將超過 1MW 功耗。在這一功率水平下，傳統低壓架構將面臨越來越嚴峻的挑戰，并推動行業轉向更高電壓的供電路徑。機架級功率的演進更能說明這一變化的緊迫性。下圖展示了未來幾年 AI 服務器機架功耗的上升趨勢。圖 3：AI 數據中心服務器機架功耗趨勢圖中展示了從搭載 72 顆 Blackwell GPU 的 Oberon 架構，到搭載 144 顆 Feynman GPU 的 Kyber 架構，單柜功耗由約 120kW 持續提升至約 600kW，反映出機架級供電壓力的快速上升。（來源：行家說 Research，2026）
機架總功耗的持續提升，意味著傳統低壓供電路徑在銅損、熱管理和系統復雜度上的壓力會同步放大。
根據導體損耗的基本關系（I2R 損耗），如果母線電壓仍保持在 48V，那么機架功率提升 6 倍就意味著電流也要同步提升 6 倍，傳輸損耗則會增加到原來的 36 倍。隨著電流持續升高，功率損耗、熱管理壓力和系統復雜度都會顯著增加，使傳統低壓架構越來越難以支撐未來高功率 AI 機架。因此，越來越多行業參與者正在探索更高電壓的直流供電架構，以作為下一代 AI 數據中心的可行路徑。通過在更高功率水平下實現更高效的供電，800VDC 等高壓方案預計將在支撐 AI 算力基礎設施持續擴張方面發揮越來越重要的作用。如今，高壓直流供電架構的價值早已被行業認可，但其在數據中心的大規模部署長期面臨一個基礎性挑戰：如何將高壓電安全、高效地轉換為現代處理器所需的極低電壓。傳統上，如果想用硅基功率器件提升電源轉換效率，通常需要提高開關頻率。但更高的開關頻率也會帶來更高的開關損耗，從而形成效率與性能之間的權衡。多年來，行業一直缺乏一種功率開關技術，能夠同時實現高開關速度、低損耗和低寄生參數。氮化鎵（GaN）技術的成熟與商業化，開始改變這一局面。GaN 之所以日益重要，是因?yàn)樗軌蜃寯?shù)據中心將更高電壓供電與更快開關速度結合起來。這一能力使工程師可以設計出更小、更高效、且具備更高功率密度的功率轉換系統。隨著 GaN 及其他寬禁帶半導體技術不斷進步，電源供應商也持續提升機架級功率密度和整體能效。因此，GaN 正在成為支撐下一代 800V AI 數據中心基礎設施的重要技術。除了性能之外，可靠性也正在成為大規模部署中同等重要的考量因素。與常規電氣系統不同，AI 數據中心既運行在極高功率水平下，又承載關鍵任務型計算工作負載。在這樣的環境中，單個器件失效就可能影響整個機架甚至多個系統，引發停機、服務中斷和高昂的運營成本。因此，電源系統可靠性已經成為下一代 AI 基礎設施的關鍵要求。長期以來，汽車電子一直代表著行業中最嚴苛的可靠性基準之一，車規級器件也被廣泛視為高可靠性的代表。然而，隨著 AI 基礎設施不斷演進，數據中心正在以前所未有的功率密度、負載強度和系統利用率運行。這些趨勢正推動整個供電生態系統對可靠性的關注持續上升，并促使行業開發更嚴格的器件認證與驗證方法。對于 GaN 技術而言，挑戰已不再是更高效率或更高功率密度，更在于如何證明其在大規模關鍵任務場景下的長期可靠性。依托數十年的半導體積累以及長期的電源技術投入，TI 已構建起一套廣泛的GaN產品組合與技術基礎，用以支持下一代 800V 數據中心對可靠性、效率和可擴展性的要求，這一布局集中體現為四大核心優勢。TI 在汽車和工業市場的經驗，對其 GaN 技術發展發揮了重要作用。TI 從 2010 年開始投資 GaN 研發，并在 2016 年推出量產 GaN 器件。為驗證長期可靠性，TI 已在其 GaN FET 上累計進行了超過 8,000 萬小時的可靠性測試，以及累計超過 5GWh 的電源轉換應用場景測試。這些器件也已廣泛部署在工業和汽車應用中。值得注意的是，當前數據中心采用的 800V 架構，與電動汽車中已使用的 800V 電源架構存在許多相似之處。TI 在高要求汽車環境中開發和驗證 GaN 方案的經驗，為這些技術應用到 AI 數據中心供電系統奠定了基礎。2. 面向 800VDC 的電源架構能力除了器件技術之外，TI 還為 AI 數據中心開發了完整的 800VDC 電源架構。通過僅使用兩級功率轉換，這套架構可以高效地將 800VDC 電源直接轉換為現代 GPU 所需的低電壓。與傳統多級電源架構相比，這種方法簡化了供電分配，降低了傳輸損耗，并提升了系統可擴展性與可靠性。這一能力部分得益于 TI 長期以來在集成式 GaN 功率級技術上的投入。TI 已推出多項面向 800V 供電系統的參考設計，包括一款 800V 至 6V 的 DC/DC 轉換器，其效率可高達 97.6%，功率密度超過 2,000W/in3；此外還有 800V 熱插拔（hot-swap）控制器方案。這些參考設計有助于簡化開發流程，并加速下一代高功率密度 AI 基礎設施的落地。支撐這些性能指標的關鍵，是 TI 高度集成的 GaN 功率級架構。隨著數據中心設計中的功率密度不斷提高，工程師正將關注點從單一器件性能轉向整體系統優化，而這一趨勢也在推動 GaN 于下一代架構中加速采用。TI 的全集成 GaN 功率級將 GaN 高電子遷移率晶體管（HEMT）、驅動器、保護和控制功能整合在單芯片方案中。這種集成方式簡化了系統設計，提升了可靠性，并縮短了開發周期，適用于數據中心、服務器電源、光伏逆變器、工業系統和汽車電子等多種應用。集成優勢同樣體現在開關性能上。TI 集成驅動的 GaN 器件可實現高達 150V/ns 的壓擺率，約為傳統硅基 MOSFET 的三倍，并支持超過 1MHz 的開關頻率。這些能力有助于縮小磁性器件尺寸，實現更緊湊的系統設計，并降低開關損耗。為管理高壓擺率帶來的波形挑戰，TI 將低電感封裝與其集成架構相結合，即使在極端條件下也能提供干凈的開關節點波形。這有助于減少振鈴、最大化系統效率、減少外圍器件數量、簡化 PCB 布局，并進一步提升功率密度，為下一代數據中心電源設計提供更大的靈活性。除了 GaN 技術之外，TI 廣泛的模擬與嵌入式處理產品組合還可為 AI 數據中心供電鏈路提供系統級支持。這些方案覆蓋固態變壓器、sidecar 外置供電系統、服務器 IT 機架以及冷卻分配單元等多種場景，幫助客戶在整個數據中心內部優化功率轉換、供電分配和系統管理。TI 也在積極推動 GaN 技術相關行業可靠性標準的發展。現有 JESD 和 IEC 等認證標準最初是圍繞硅基技術開發的，為器件資格認證提供了重要基線。隨著寬禁帶半導體持續發展，行業也在通過額外驗證方法來適應 GaN 器件的獨特特性。為支持這一進程，TI 已開發額外的 GaN 可靠性評估方法，并將相關經驗分享給標準組織，以幫助推動全行業最佳實踐的發展。要建立行業對 GaN 的信心，必須依賴嚴格的驗證與認證方法體系，以支撐其在高要求應用中的長期部署。TI面向AI數據中心的從電網到柵極路徑除了推進高可靠性 GaN 技術外，TI 還提出了面向 AI 數據中心的從電網到柵極的愿景，將關注點從單一功率器件擴展到整個能源傳輸鏈路。如果用一張圖來概括這一思路，從電網到柵極關注的是從上游能源輸入，到機架與服務器供電，再到處理器核心電壓的整條電力鏈路。圖 4：TI 面向 AI 數據中心的 從電網到柵極系統視角圖中覆蓋了從不間斷電源、太陽能、電網側基礎設施，到數據中心網絡交換機、機架與服務器供電、服務器主板、AI 處理器與協處理器，以及冷卻分配單元等環節，強調供電優化需要從整條鏈路協同展開。

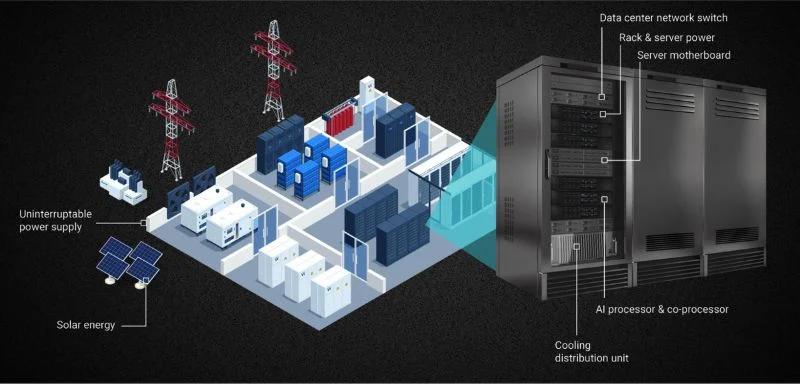

這張圖的意義在于，它把“GaN 器件能力”放回到更完整的數據中心供電系統中理解，而不只是停留在單一器件或單一級電源轉換環節。這一概念覆蓋供電鏈的每個階段，從電網到處理器核心電壓，從而使系統設計能夠以更整體的方式展開。通過優化整套基礎設施中的功率轉換、供電分配與管理，這一路徑有助于數據中心為未來兆瓦級 AI 機架以及更高強度工作負載做好準備。展望未來，隨著大規模 AI 訓練和新興物理 AI 應用共同推動全球算力基礎設施發展， 預計數據中心供電系統對可靠性的要求還可能持續提高。中國作為全球 AI 增長最快的市場之一，在可再生能源部署、長距離輸電基礎設施以及大規模光纖網絡方面具備顯著優勢。這些條件為 AI 基礎設施和數據中心容量的持續擴張?zhí)峁┝藞詫?shí)基礎。隨著 AI 算力需求持續增長，對高性能、高可靠性供電技術的需求也將日益增強。依托在中國 40 多年的長期投入，TI 繼續在技術、制造和生態合作方面加大投入，以支持 AI 基礎設施的長期發展。通過從電網到柵極路徑、廣泛的電源管理產品組合，以及在 GaN 技術方面的持續創新，TI 將繼續與客戶和生態合作伙伴共同應對下一代 AI 系統面臨的供電挑戰，推動 AI 未來朝著更高效率、更高可靠性和更強可擴展性的方向發展。
