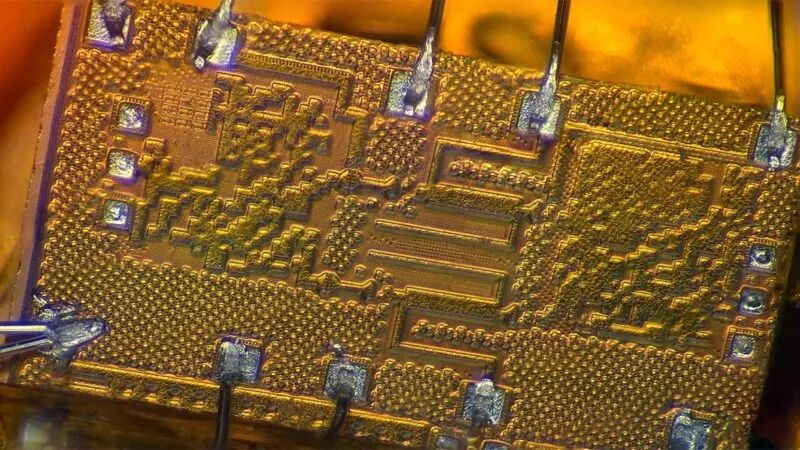

用AI設計射頻芯片，數月流程壓縮至6分鐘

傳統上，設計一款高性能的無線通信芯片，需要頂尖專家團隊花費數月甚至更長時間，依靠直覺與經驗進行無數次手動調整。如今，這一局面正被普林斯頓大學的研究團隊徹底顛覆。他們利用人工智能技術，將這一復雜過程縮短至數分鐘，甚至能創造出人類難以理解但性能更優的芯片結構。

從“手工打造”到“逆向設計”

無線芯片，特別是應用于5G毫米波和太赫茲頻段的射頻集成電路，其設計極為復雜。它需要將放大器等有源電路與天線、濾波器等無源電磁結構緊密結合，并協同優化。工程師必須能同時處理電磁學、熱效應與元件互連等多重物理限制，設計空間極其龐大且更新成本極高，致使研發進程非常緩慢。這種傳統設計方法依賴于工程師的經驗、預置的模板和耗時的參數掃描，是一種“自下而上”的構建方式。

由普林斯頓大學電氣與計算機工程系教授考希克·森古普塔（Kaushik Sengupta） 領導的團隊，開創了一種截然不同的“逆向設計”方法。該團隊的核心技術是利用深度學習和生成式人工智能技術。

其工作流程首先通過一個基于卷積神經網絡的電磁仿真器，快速預測任意形狀電磁結構的性能，從而繞過了傳統極其耗時的電磁仿真步驟，成功將模擬時間從傳統分鐘或小時級壓縮到毫秒級。接著，AI可以根據設計目標，通過逆向設計與擴散模型結合來合成全新的芯片布局：工程師只需輸入散射參數（scattering parameters，即S參數）當作目標規格，擴散模型就能直接產生對應的電磁結構。它甚至?xí)褂脧?qiáng)化學習等算法，像精通圍棋的AI一樣，在超越人類理解范疇的巨大設計空間中探索最優解。

該系統甚至有“空間頻率”選項，輸出樣式設計師可以自由調整：從較具可讀性的傳統古典風格，到更抽象、宛如現代藝術般的畫素風皆一鍵輸出。整體從規格制定到制造布局的生成流程約需6分鐘；但若要建立或改動系統，模型訓練仍需較長時間與大量數據。

不可思議但更優秀

這種AI驅動的設計方法帶來了幾個革命性的變化：

速度飛躍：過去需要數月才能完成的設計，現在幾分鐘就能搞定。

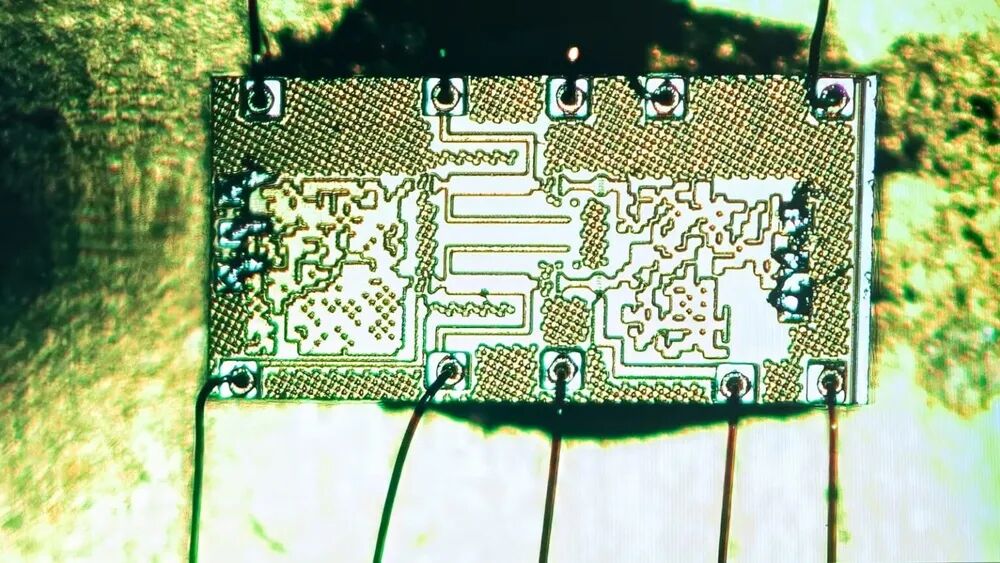

打破常規：AI生成的電路結構常常是反直覺、不規則的，人類工程師無法通過常規思路理解，但這些“怪異”的布局卻能實現前所未有的性能。

性能突破：AI設計的芯片能夠覆蓋30至94 GHz的創紀錄頻率范圍，并顯著提升了能效。例如，在一個演示案例中，AI設計出了一款覆蓋34-70GHz的寬帶毫米波功率放大器，其飽和輸出功率達到21.2dBm，峰值功率附加效率為26%。

“我們正在創造出結構復雜、形狀看似隨機的設計，當它們與電路連接時，能實現以往無法達到的性能，”森古普塔教授解釋道，“人類無法真正理解它們，但它們可以工作得更好。”

盡管AI表現出色，但它的目標并非取代人類設計師。AI有時會產生不工作的“幻覺”元件，仍需人類監督和校正。在這個新范式中，人類設計師的角色將從繁瑣的試錯工作中解放出來，轉向定義目標、解讀AI的“奇思妙想”并進行更高層次的創新。

從實驗室到國家戰略

普林斯頓大學利用AI來設計射頻芯片的研究項目已獲得美國政府的高度認可。

2025年，普林斯頓大學獲得了美國國家半導體技術中心（NSTC）近1000萬美元的資助，用于領導一個聯合政府與行業的項目，旨在將AI驅動的射頻芯片設計技術商業化，確保美國在下一代通信技術領域的領導地位。該項目的代號為“IMAGINE”，其目標正是實現從規格到芯片版圖的快速、自動化設計。

森古普塔教授團隊的工作已在頂級學術會議上屢獲殊榮，包括2023年《IEEE固態電路期刊》的最佳論文獎。他們最新的研究成果也發表于《自然·通訊》等權威期刊。森古普塔教授表示：“這僅僅是冰山一角，未來我們將探索用AI設計更復雜的系統和芯片。”
