很多工程師第一次真正感受到 EMC 的壓力，并不是在畫原理圖的時候，也不是在 PCB 布線的時候，而是在樣機送測之后。輻射發射超了，傳導騷擾壓不下來，靜電一打系統復位，浪涌一來接口損壞。這個時候再回頭看設計，才發現問題很少只屬于某一個電容、某一個磁珠，更多是系統架構、回流路徑、接地方式、濾波器位置、線纜連接、結構開孔和軟件容錯共同作用的結果。
EMC 難，難在它不是單點知識。它不像普通電路計算那樣，把公式套完就能得到確定答案。EMC 更像一套工程判斷能力：先判斷干擾從哪里來，再判斷通過什么路徑耦合，最后判斷哪個對象最容易被影響。只有把這條邏輯鏈搭起來，整改才不會變成“今天加磁珠，明天換電容，后天包銅箔”的反復試錯。
在電子產品設計中，EMC 往往被放在“測試階段”才集中處理。前期關注功能能不能跑通，電源能不能穩定，接口能不能通信；等產品進入整機測試，再集中面對輻射、傳導、靜電、EFT、浪涌等指標。
問題在于，EMC 不是測試階段臨時補救出來的。比如開關電源的高 di/dt 環路面積過大，電流回流路徑被割裂，高頻噪聲從線纜被帶出機殼，接口防護器件放置位置不合理，機殼接縫和開孔破壞屏蔽連續性，這些問題一旦進入樣機階段，整改成本就會迅速上升。
更棘手的是，很多 EMC 現象并不直觀。示波器看到的是波形，頻譜儀看到的是頻點，測試報告看到的是超標曲線，但真正的根因可能藏在布局、結構、線束、接地和軟件響應里。如果沒有系統分析框架，工程師很容易被現象帶著走。
工程課程現場：EMC 能力需要從問題分析、設計預防到測試整改逐步建立
很多人學習 EMC 時，會先記住一批經驗規則：電容要靠近管腳，濾波器要靠近接口，晶振要遠離板邊，高速線下面要有完整參考平面，機殼要注意接地連續性。這些規則都重要，但如果只停留在規則層面，遇到稍復雜的產品就會不夠用。
真正有效的 EMC 分析，需要回到三個核心問題：第一，噪聲是否具備高頻特性；第二，噪聲電流走了哪條回流路徑；第三，被干擾對象的電壓容限是否足夠。
這也是凡億教育 EMC 電磁兼容設計分析 1 對 1 弟子計劃里重點強調的“三要素分析方法”：高頻特性、回流路徑、電壓容限。它不是把 EMC 簡化成某個器件選型，而是幫助工程師把復雜現象拆成可判斷、可驗證、可整改的工程鏈路。
例如同樣是輻射發射超標，可能是開關節點 dv/dt 太高，也可能是電源回路面積過大，還可能是線纜成為共模電流的輻射天線。不同根因對應完全不同的整改動作。沒有分析路徑，整改只能靠經驗；有了路徑，才能判斷應該改環路、改接地、改濾波、改屏蔽，還是改軟件抗擾策略。
EMC 的一個典型特點，是跨邊界。它既涉及原理圖，也涉及 PCB；既涉及電源，也涉及結構；既涉及硬件器件，也涉及軟件容錯。
在 PCB 層面，工程師需要關注高頻電流的實際回流路徑、地分割方式、單點串并聯接地、關鍵器件擺放、晶振和開關電源區域、接口防護器件位置、濾波器前后走線隔離等問題。在整機層面，還要看線纜傳導干擾、機殼材料、接縫、開孔、屏蔽窗、隔離艙、電氣連接口以及安規接地和高頻接地的關系。

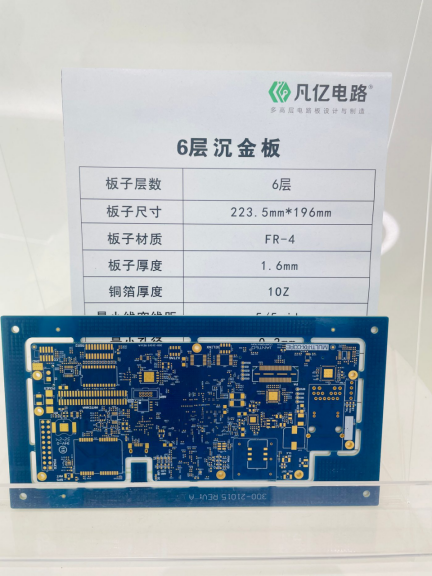

PCB 設計中的 EMC 風險，往往與回流路徑、地處理、接口防護和器件布局同時相關
這也是很多工程師覺得 EMC 難學的原因：它不是一個單獨知識點，而是一套協同設計能力。只講電容電感不夠，只講測試標準也不夠。真正落地的學習，應該把基礎機理、器件特性、架構設計、PCB 布局布線、結構措施、軟件措施和測試整改放在同一套框架下理解。
凡億教育 EMC 電磁兼容設計分析 1 對 1 弟子計劃，課程定位比較清晰：不是只講概念，也不是只講測試標準，而是圍繞實際項目中的 EMC 設計、故障診斷和整改展開。
課程內容覆蓋整機組成架構設計、頻譜分配、導線布局布線、接口處理、機殼材料選擇、接地點設計、EMC 器件選型計算、回流路徑分析、可視化測量、EMC 指標量化分配以及軟件 EMC 措施。換句話說，它關注的是工程師在真實項目里會遇到的完整鏈路。
從課程結構看，前期會幫助學員建立 EMC 分析的基礎框架，理解高頻特性、趨膚效應、地電容、串擾、共模/差模干擾、頻譜分配、電壓容限等基礎概念；中期進入接地、濾波、屏蔽、TVS、磁珠、磁環、電源濾波器、壓敏電阻、氣體放電管等器件和措施；后期會進一步展開 PCB 布局布線、結構 EMC、軟件 EMC，以及輻射、傳導、靜電、浪涌、EFT、RS、CS 等測試環境與整改分析。
課程資料里提到一個很實際的目標：前五堂課建立基礎框架，七周結束達到能夠獨立分析、測試、解決 EMC 問題的水平。這個目標的重點不是“背多少標準”，而是讓工程師能形成自己的判斷路徑。
EMC 整改不能只看測試結果，更要回到電路、頻譜、路徑和敏感對象本身
如果你只是偶爾接觸一次 EMC 測試，臨時查資料也許還能應付。但如果你的產品長期涉及電源、接口、線束、金屬外殼、工業控制、醫療電子、汽車電子、通信設備或復雜 PCB，那么 EMC 能力就不再是附加項，而是產品可靠性的基本能力。
這門課更適合以下幾類工程師：經常遇到 EMI/EMS 測試失敗，但分析路徑不清晰的硬件工程師；希望把 PCB 布局布線與 EMC 風險預防結合起來的 Layout 工程師；負責電源、接口、防護、整機調試的工程師；以及想從“經驗整改”升級為“系統設計預防”的電子工程師。
尤其是做開關電源、DC-DC、電源模塊、工業控制板、帶長線纜接口的產品時，EMC 問題很難完全靠后期補救。越早在設計階段識別風險，后期整改的代價越低。
一門好的 EMC 課程，最終交付的不是“某個器件該用多大”，而是工程師面對問題時的分析能力。
第一，能在產品設計初期預判高風險區域。例如開關電源熱環路、晶振、接口線纜、地分割邊界、高阻抗敏感信號、機殼接縫和開孔等。
第二，能把測試指標轉化為設計動作。看到輻射、傳導、靜電或浪涌問題時，不是只盯著報告，而是能回到頻譜、路徑、器件、結構和軟件措施。
第三，能理解 EMC 器件的高頻特性。電容不是理想電容，電感不是理想電感，磁珠、磁環、TVS、壓敏電阻、濾波器都有適用邊界和放置要求。
第四，能把 PCB、結構、線纜和軟件作為一個系統處理。EMC 問題很少只靠單個部門解決，工程師越早具備系統視角，越能減少后期返工。
EMC 不是玄學，也不應該只是樣機測試失敗后的補救工作。它背后有清晰的物理機制，也有可以訓練的工程方法。高頻特性、回流路徑、電壓容限、頻譜分配、接地、濾波、屏蔽、結構和軟件措施，這些內容一旦被放進同一套分析框架，工程師面對問題時就會從“試試看”變成“先判斷”。
如果你希望系統提升 EMC 設計、測試和整改能力，尤其是想把 PCB、電源、接口、結構、軟件之間的關系真正打通，可以關注凡億教育 EMC 電磁兼容設計分析 1 對 1 弟子計劃。課程以實際項目為牽引，結合導師答疑、直播拆解和工程案例，幫助工程師建立可復用的 EMC 分析思路，少走彎路，把問題盡量解決在設計階段。
真正成熟的 EMC 設計，不是最后一刻“救火”，而是在產品一開始就知道風險在哪里、路徑在哪里、該如何驗證和收斂。
