近年來，CMOS-MEMS技術正從單一器件制備向高度集成的多功能傳感與執行平臺加速演進，在電容式傳感器與靜電驅動執行器領域展現出廣闊的應用前景。但現有的CMOS-MEMS制造平臺通常只能制備特定類型的MEMS器件，難以在單一CMOS-MEMS芯片上同時集成傳感與執行功能；此外器件開發門檻仍較高，設計人員往往需要配備潔凈室與昂貴的微加工設備，自行完成結構釋放、犧牲層去除、封裝等后處理工序。因此，如何依托成熟的CMOS-MEMS代工平臺，以盡可能少的附加工序?qū)崿F(xiàn)多類型MEMS器件開發，成為推動無晶圓廠（Fabless）MEMS設計模式發展的關鍵問題。
據麥姆斯咨詢報道，近期，臺灣淡江大學（Tamkang University）、臺灣半導體研究院（TSRI）等機構的研究團隊在Micromachines期刊上發表了題為“Capacitive Sensors and Actuators by CMOS MEMS Foundry”的文章，詳細介紹了TSRI提供的0.18 μm CMOS-MEMS代工服務平臺，并面向具備簡單濕法刻蝕設備的MEMS設計人員，展示了如何通過盡可能少的后道工藝和芯片封裝，實現壓力傳感器、加速度計、微鏡和靜電驅動執行器等多種器件的開發。該方案為拓展TSRI代工平臺現有服務提供了實用的設計與后處理指南，使MEMS設計公司無需自建晶圓產線即可完成器件開發，有望推動MEMS設計真正實現Fabless模式。
TSRI的CMOS-MEMS代工平臺以聯華電子（UMC）0.18 μm CMOS工藝為基礎，包括一層多晶硅（POLY）和六層金屬（ME1-6），可用于構建多層堆疊微結構。標準CMOS工藝流程之后，還需要額外沉積并圖形化非晶硅（α-Si）、第七金屬層（ME7）和鈍化層。具體而言，該工藝首先利用ME7掩模和MEMS_OPEN區域定義懸置微結構的幾何形狀；隨后采用反應離子刻蝕（RIE）去除氧化層并暴露硅襯底，再利用二氟化氙（XeF?）對硅進行各向同性刻蝕，從而釋放懸置結構；針對特定器件設計需求，還可以通過選擇性濕法刻蝕犧牲金屬層，形成內嵌電容空氣間隙，用于實現電容式傳感器和靜電驅動執行器。

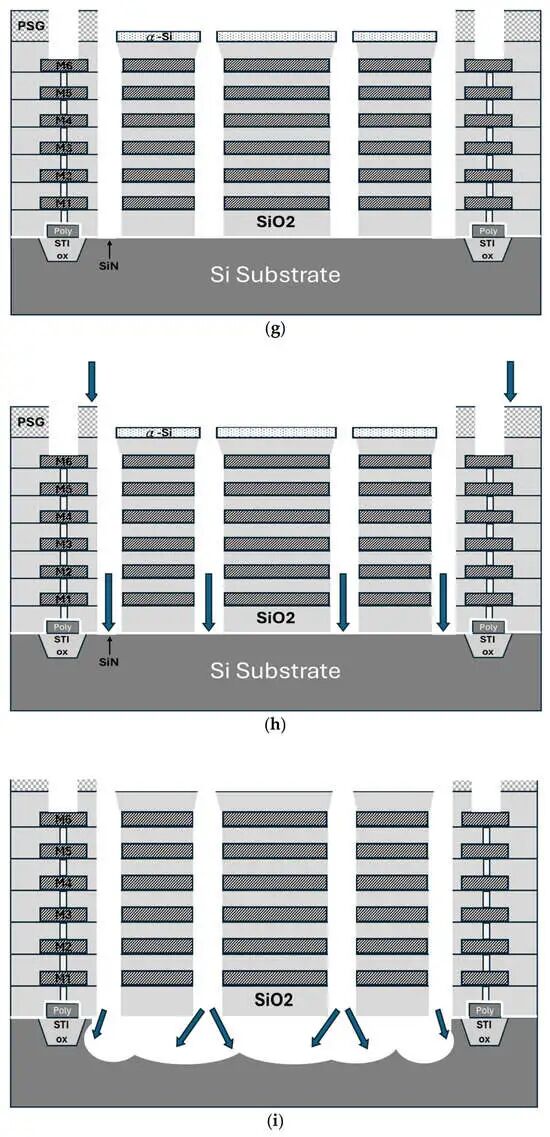

圖1 TSRI CMOS-MEMS代工平臺的工藝流程
目前，TSRI代工平臺可以直接支持兩類典型的CMOS-MEMS結構。第一類是采用均勻穿孔膜的流量傳感器，可在薄膜上集成多晶硅電阻式溫度檢測器（RTD）；第二類是采用叉指電極的梳齒諧振器或梳齒驅動器。只要刻蝕孔、溝槽及結構間距滿足相應設計規則，這兩類器件便可由TSRI完成MEMS工藝、晶圓切割、引線鍵合及封裝等環節，其開發流程與一般的IC設計模式相似。

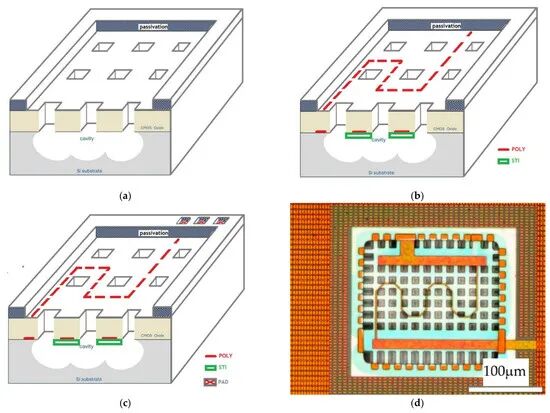

圖2 集成POLY RTD的CMOS-MEMS流量傳感器均勻穿孔膜結構
此外，對于具備簡單濕法刻蝕條件的MEMS設計人員而言，依托TSRI成熟的MEMS-CMOS代工平臺，僅需增加少量后處理工序，即可進一步開發更多類型的電容式傳感器和靜電驅動執行器，例如電容式力/壓力傳感器、電容式加速度計、梳齒諧振器或梳齒驅動器、扭轉微鏡以及其它靜電驅動執行器等。

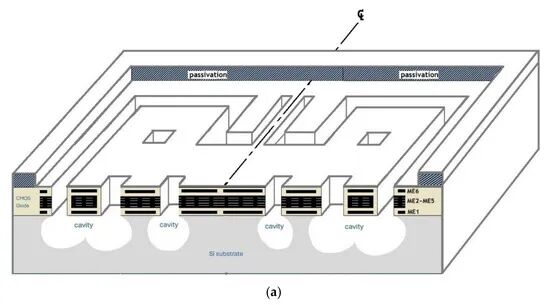

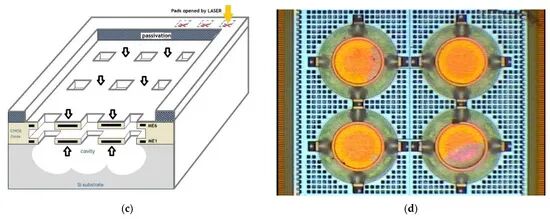

圖3 CMOS-MEMS電容腔式壓力傳感器的非均勻厚度膜片結構

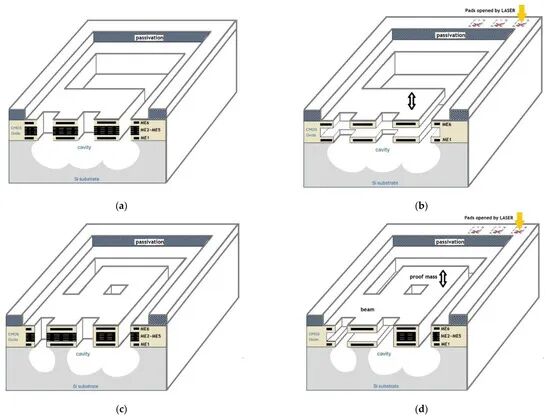

圖4 CMOS-MEMS電容式懸臂和加速度計結構

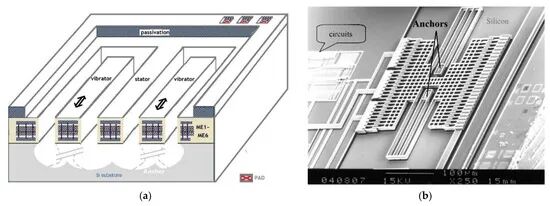

圖5 在水平加速度或靜電驅動作用下進行面內運動的叉指梳齒結構
圖6 采用扭轉梁支撐的類數字微鏡器件（DMD）雙微鏡結構
盡管TSRI的CMOS-MEMS代工服務能夠制造懸置微結構，并提供標準化后處理工藝支持，但對于需要內嵌電容間隙、犧牲金屬層釋放和局部后處理的先進電容式傳感器與靜電驅動執行器而言，現有平臺仍存在局限，尤其是在犧牲金屬層濕法刻蝕后，器件可能面臨刻蝕均勻性不足、懸置結構黏附以及封裝流程復雜等問題。為配合濕法犧牲層刻蝕方案，研究團隊提出了一系列可行的配套后處理方案。
總體而言，這項研究提出了一套面向Fabless模式的CMOS-MEMS代工平臺擴展方案。通過依托TSRI現有的0.18 μm CMOS代工平臺，僅需補充實驗室級的簡易濕法刻蝕與配套后處理工藝，即可實現多種電容式傳感器與靜電驅動執行器的開發。這套方案有效降低了MEMS器件的研發門檻，縮短了器件開發周期，為CMOS-MEMS代工平臺的功能拓展與器件集成提供了可行路徑。
論文信息：
https://doi.org/10.3390/mi17060732
