光學技術賦能機器人AI實時在線升級：光直連芯片，實現低能耗數據流傳輸

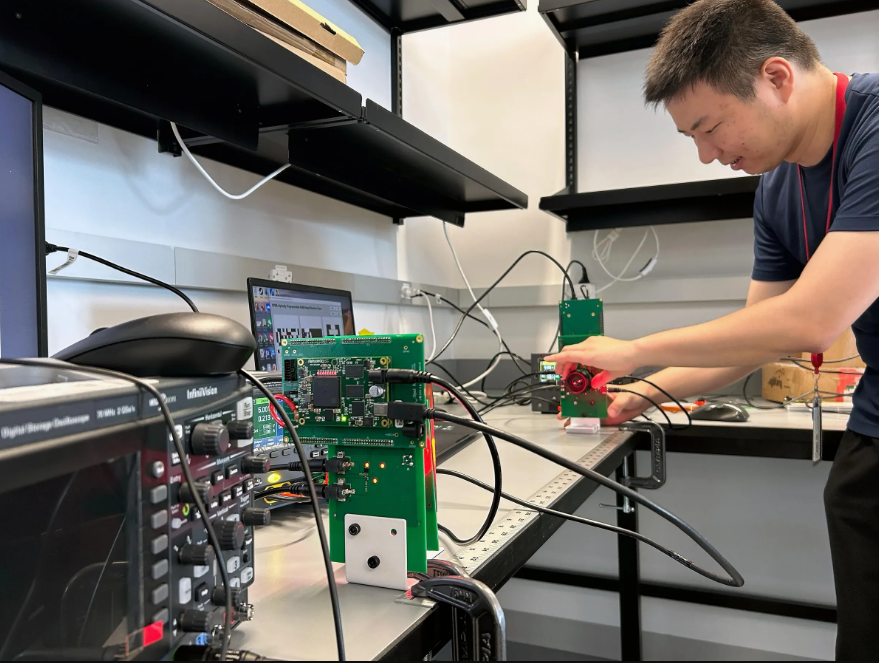

在實驗室工作臺上，康奈爾理工學院博士后研究員Yifan He將光接收器的鏡頭對準約一米外的一盞紅色LED光束。與接收器相連的電腦顯示器稍作刷新后，屏幕上浮現出一組類似二維碼的方塊陣列。

當你用手機攝像頭掃描二維碼時，光線投射到圖像傳感器上 —— 這只是讀取黑白矩陣背后隱藏?cái)?shù)據的第一步。而這里的接收器做的事情截然不同：它利用光束陣列產生的光電流，直接改寫自身的內存數據。此外，二維碼背后的數據可能只是指向一個簡單的網址，而這種光學編碼則可以傳輸AI模型的參數。

這項新型接收器設計于上月在IEEE/JSAP超大規模集成電路技術與電路研討會上發布，旨在緩解AI系統日益增長的內存需求壓力。研究人員表示，將數據以光束形式直接投射至處理器，可降低數據中心、自動駕駛汽車乃至AI機器人等“邊緣”應用場景的常規能耗（https://www.vlsisymposium.org/）。

紐約康奈爾理工學院電氣與計算機工程副教授Jae-sun Seo表示：“業內正在研發各式各樣的AI芯片。”這類處理器通常沒有足夠空間存放構成AI模型的全部參數，因此多余的數據會存儲在動態隨機存取存儲器（DRAM）中。系統規模擴大后，DRAM與處理器之間用于傳輸數據的傳統電互連線路，會帶來成本與能效方面的難題。“這是最主要的瓶頸之一。”

光鏈路相比金屬導線，能夠以高帶寬傳輸數據且能量損耗更低。但現有的光接收器需要依靠功耗巨大的模擬電路將光信號轉換為電信號，削弱了這一優勢。該團隊研發的新技術可接收類似二維碼陣列的高速數字閃光信號，芯片無需借助上述模擬電路即可調整模型參數，從而實現全數字化光通信，進一步降低能耗。

密歇根大學電氣與計算機工程系主任、IEEE會士Dennis Sylvester并未參與此項研究，他評價道：“這是一個極具價值的課題，擁有巨大的商業潛力。這套解決方案巧妙地攻克了相關難題。”

Jae-sun Seo [left] and Yifan He have developed a receiver that can edit memory in response to QR-code-like arrays of light.Alex Music

處理器內置少量靜態隨機存取存儲器（SRAM），但其容量不足以支撐AI模型獨立運行。兩種存儲器當中，SRAM速度更快，而DRAM能夠在同等芯片面積下存儲更多數據。

在這套全新系統中，動態隨機存取存儲器（DRAM）與信號發射端放置在一起，光接收端則集成在處理器的靜態隨機存取存儲器（SRAM）內部。發射端將數據以光束形式投射至SRAM存儲單元陣列；研究人員對這些單元進行了改造，內置光電二極管。光線照射到每一枚光電二極管后產生電流，從而翻轉SRAM內的二進制數值。

He介紹，想要在光源與接收端建立通信鏈路，就必須進行校準，無法保證二者實現完美對準或者相互垂直。芯片會參照一組數據幀，其中包含每個數據像素預期位置信息，并依托該基準保證正常接收有效數據。

Seo補充道：“理想狀態下，發射端與接收端之間最好實現點對點直線光路。但即便設備出現輕微傾斜，我們也可以依靠這套校準電路完成補償。”

研究人員表示，面向?qū)嶋H場景落地應用，還需要研制一款光學發射裝置，能夠每秒數百萬次刷新光矩陣，實現吉比特級的數據傳輸速率。我（作者，以下簡稱我）在He與Seo實驗室見到的發射裝置目前僅為概念驗證原型，光線透過金屬掩膜，只能輸出固定不變的14×14比特矩陣。團隊正聯合光學研究團隊，開發可高速動態切換光矩陣的發射設備。

Sylvester認為，這項技術以當前形態距離商業化尚有很遠的距離。原因在于，單個光敏存儲單元的尺寸大于傳統芯片中的SRAM存儲單元。單元尺寸更大意味著芯片能夠集成的存儲容量更少，他表示，這種取舍有可能抵消光互連方案帶來的能效提升優勢。

Seo表示，團隊正在持續開展存儲單元小型化研究，可通過優化晶體管與電路尺寸、依托CMOS制程微縮技術實現這一目標。

Seo與He正探索該技術在機器人及其他邊緣端場景的應用。人工智能機器人運營的倉儲與工廠就是典型場景：借助光學數據傳輸，能夠?yàn)槊颗_(tái)機器人更新AI模型，同時節約時間與能耗。此外，微型機器人受體積限制，存儲資源先天不足，未來也有望受益于這項技術，不過需要開發更加緊湊的小型化方案。

Sylvester談到：“邊緣人工智能是重要的增長領域。隨著智能算力不斷向終端設備遷移，大概三到五年之后，邊緣AI受到的關注度或?qū)㈡敲罃?shù)據中心領域。”
