filter模塊SoC級驗證思路
單看 RTL 級仿真，模塊可能已經能跑出“正確的數學結果”，但放到 SoC 環境后，真正決定成敗的往往是地址映射、數據裝載、握手時序和結束條件。
filter 這類模塊通常不是純組合邏輯，而是一個典型的數據流引擎：CPU 負責配置，DDR 提供輸入，核心完成處理，結果再寫回 DDR。
因此，SoC 級驗證的目標不是證明“單次計算沒問題”，而是證明“系統鏈路沒斷、狀態收得回來、異常能報出來”。
· tb 頂層負責實例化 chip_top、時鐘復位、DDR/VIP 以及必要的外設接口。
· soc_base_test.sv 負責系統初始化：加載初始化文件、把數據寫進 AXI memory slave、配置默認 sequence。
· main.c 負責模擬軟件側的真實行為：寫寄存器、啟動模塊、等待 done、讀取狀態寄存器。
這三層分工清楚以后，問題通常就能快速定位到“是軟件配置錯了，還是 DDR 沒灌對，還是 RTL 沒真正跑起來”。
1. CPU 寫配置寄存器，指定輸入/輸出基地址、通道步長、塊數和啟動位。
2. 測試平臺把 init_mem.txt 的內容寫入 DDR，并確保地址空間和 filter 讀取的口一致。
3. filter 從 DDR 發起 AXI 讀請求，取回輸入數據。
4. 核心邏輯做降噪處理，并根據流水線節拍輸出結果。
5. 結果寫回 DDR，同時更新 busy / done / err_status。
寄存器配置是否生效
需要重點確認:
CFG_NFREQ,CFG_NTIME,CFG_NFILE,CFG_POL,RD_BASE_ADDR,WR_BASE_ADDR,CH_STRIDE,BLOCKS_PER_FRAME,BLOCKS_PER_CH 這些寄存器。
很多“卡 busy”的問題，本質上不是核心沒算，而是參數寫錯，導致內部計數器永遠收不齊。
DDR 初始化是否正確
初始化文件是否存在，文件內容是否與期望的 word 數一致。
初始化地址是否和 filter 讀取的 RD_BASE_ADDR 對齊。
最關鍵的是：數據寫到了正確的 AXI slave 口沒有。
AXI 握手是否正常
重點觀察:
ARVALID / ARREADY,
RVALID / RREADY,
AWVALID / AWREADY,
WVALID / WREADY,
RLAST / WLAST。
如果最后一拍卡住，通常不是“數據算錯了”，而是某個握手條件沒有被滿足。
狀態機是否完成閉環
最后一定要看
CORE_BUSY,CORE_DONE,WR_DONE,RD_DONE 和 ERR_STATUS。
如果 busy 不掉、done 不來，說明模塊還停留在流程中間，必須繼續往回找讀寫鏈路。
1. 先讀寄存器：確認軟件寫進去的值和 RTL 看到的值一致。
2. 再查 DDR：確認初始化數據進入了正確的地址空間。
3. 再看讀請求：確認 filter 真正發起了 AXI 讀取。
4. 再看數據流：確認 master 側數據不是重復固定值或錯位數據。
5. 最后看結束條件：
確認 done,busy,wr_done,rd_done 能形成閉環。
filter 模塊的 SoC 級驗證，本質上是驗證“軟件、DDR、總線和核心邏輯”能否在同一個閉環里穩定工作。

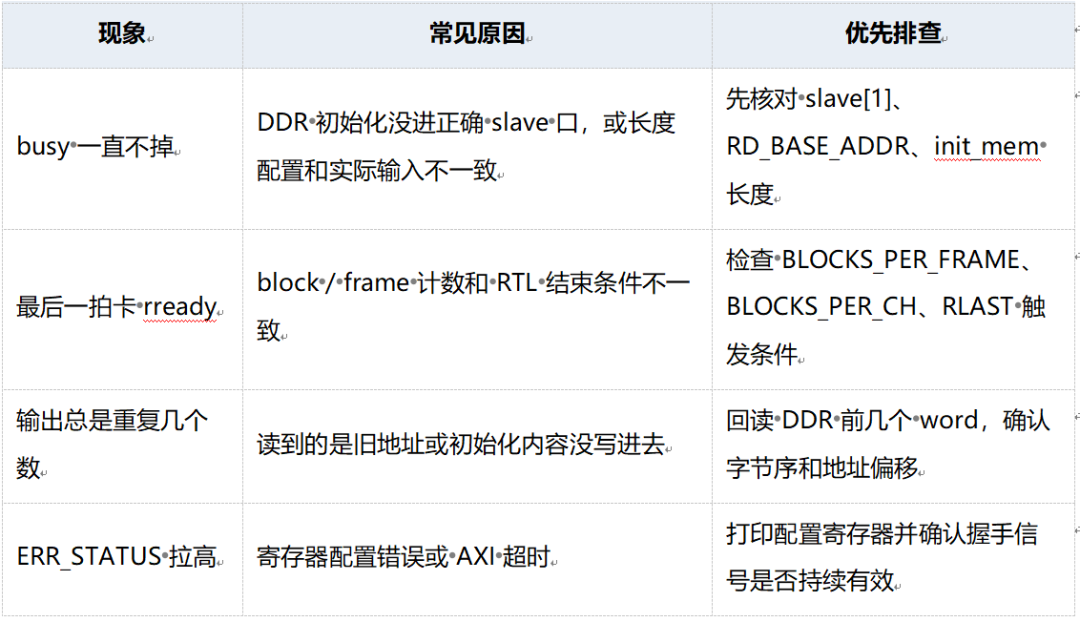

只要把寄存器、數據、握手和結束條件這四層逐層拆開，絕大多數卡 busy、卡 rready、輸出重復值的問題都能快速定位。
?
?
