三個MARK點只是數量，貼片機真正識別的是清晰、穩定的板級坐標
板上已經放了三個MARK點，貼片機仍然可能反復找點、偏位或要求人工確認。問題常不在“少一個點”，而在點位被器件、阻焊、工藝邊和拼板關系破壞了可識別性。MARK要同時滿足視覺對比和幾何基準兩組條件。
試產線反饋“MARK識別不穩定”時，最容易做的動作是再補一個圓點。結果點更多了，識別仍可能時好時壞，因為貼片機尋找的不是任意銅圓，而是一組可重復觀察、能夠建立坐標系的基準目標。
工程判斷是：MARK是否可靠，先看單點能不能被穩定看見，再看多個點能不能定義穩定的板級坐標。數量只是最后一層條件，開窗、對比、周邊空凈和三點分布才決定視覺系統能否算準位置與旋轉角。
資料里的局部板圖提醒了一個常見問題：基準點附近如果有焊盤、走線、絲印或器件邊緣，視覺窗口里就不再只有一個輪廓清楚的圓。相機閾值稍有變化，識別中心便可能在相鄰高對比圖形之間漂動。
銅面、表面處理和阻焊顏色還會改變反射。MARK圖形本體、阻焊開窗和周邊禁布應作為同一套封裝規則管理。評審時不要只看銅層有沒有圓點，還要打開阻焊、絲印和裝配層檢查完整觀察窗口。

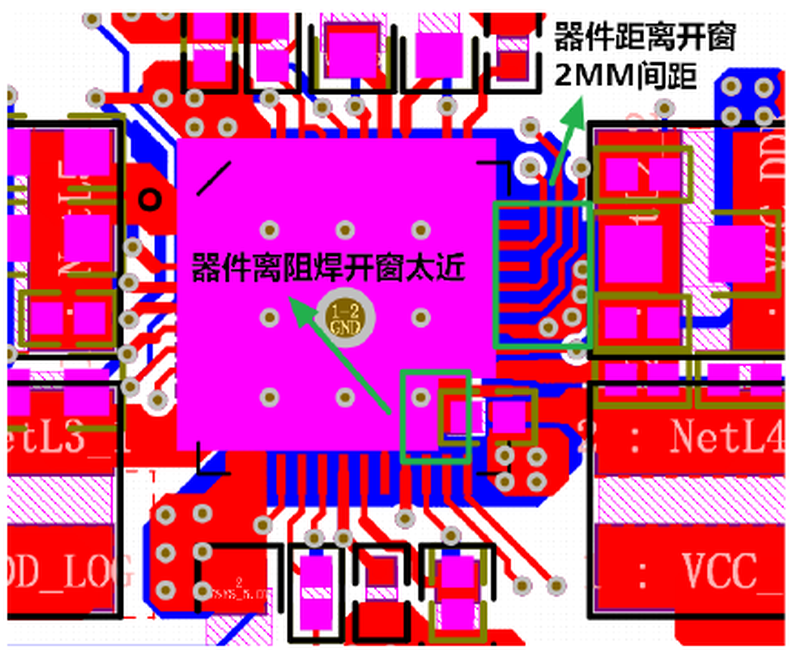

圖1 MARK周邊器件與開窗距離會影響視覺輪廓
整板MARK用于把設計坐標轉換為設備坐標。兩個相距較遠的點可以確定平移與旋轉，第三個點用于增加校驗和穩定性。若三個點擠在一角或近似共線，微小的中心識別誤差會被放大到板的另一端。

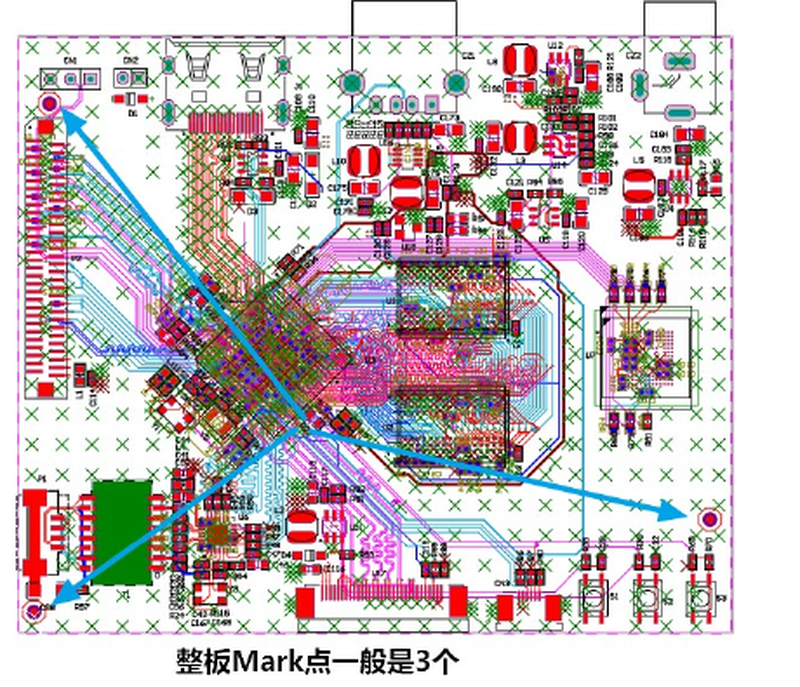

圖2 整板MARK應形成跨度充分的板級基準
資料中的整板示例把點位分散在板邊區域，這比“在有空的位置隨手放三個”更合理。具體數量和位置仍要結合貼片機、板尺寸與工藝要求確認，但幾何原則不變：基準跨度越充分，角度估計越不敏感。
三個點分得開，比三個點湊得齊更有價值。
拼板時，工藝邊上的全局MARK服務于整塊拼板定位；單板局部MARK則用于細間距器件或局部補償。只在每個小板放點，卻沒有明確拼板基準，設備仍可能先在大板層面失去穩定坐標。
反過來，只靠工藝邊全局MARK也不能覆蓋所有局部變形。大尺寸、異形或高密度拼板應結合工藝能力決定是否保留局部點。設計評審要寫清每個MARK屬于哪一級，避免生產端把用途不同的點混用。

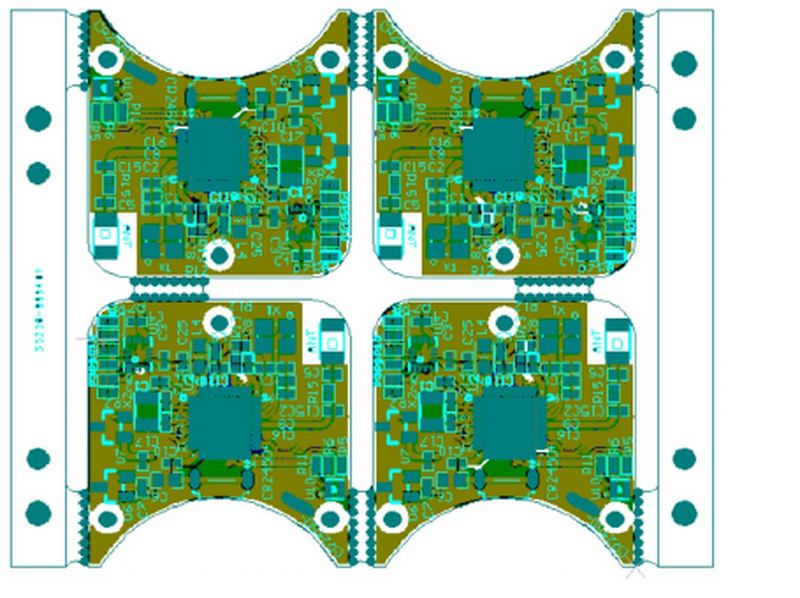

圖3 拼板工藝邊與單板陣列需要分層建立基準
檢查可以從實物板開始：確認點位沒有被錫膏、助焊劑、標簽或夾具遮擋；量取開窗直徑和周邊空凈；查看三點跨度與板邊距離；再讓產線保存一次實際視覺窗口和識別中心。

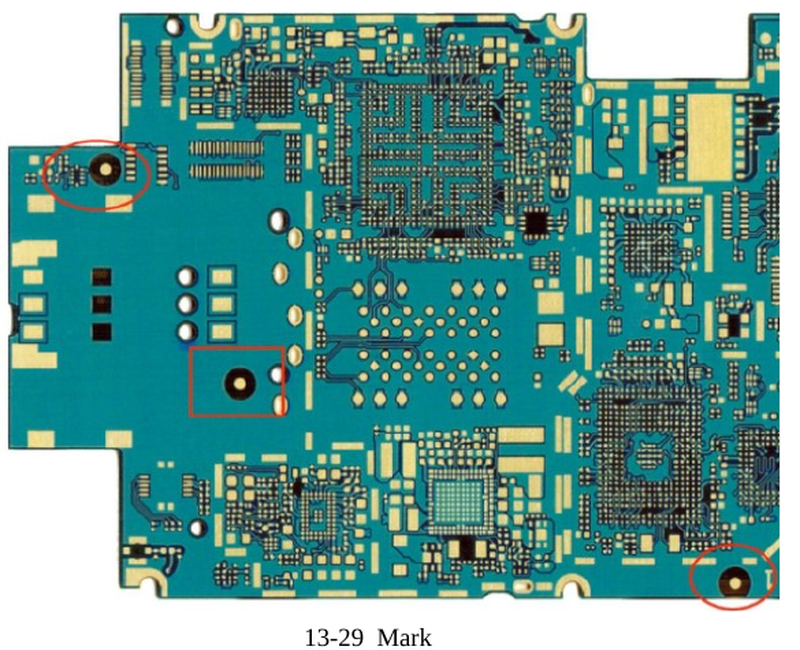

圖4 實物板檢查應同時看點位、板邊和可見性
若同一批板偶發失敗，還要比較表面處理反光、阻焊偏移和板翹。設計文件里看起來一致，不代表相機看到的灰度邊界一致。把失敗板與正常板的視覺截圖放在一起，往往比繼續改圓點尺寸更快找到主因。
設計凍結前還可做一次制造輸出核對：GERBER中的銅層和阻焊開窗是否與PCB數據庫一致，拼板廠是否又增加了自己的工藝邊和基準點，貼片程序調用的是拼板坐標還是單板坐標。文件版本或坐標層級錯位時，板上圖形本身完全合格，設備仍會在錯誤位置找點。把最終拼板文件、坐標文件和視覺程序版本綁定保存，后續換線或復投時就不必重新猜基準關系。
細間距BGA、QFN或攝像頭模組附近的局部MARK還要單獨檢查。局部點用于補償某個器件區域的板伸縮或定位誤差，它不能替代全局MARK，也不應和測試點、過孔或定位孔混在同一視覺窗口。若器件旋轉后共用的局部點落到吸嘴、鋼網開口或治具遮擋區，程序仍會失去參考。
量產抽檢可記錄識別分數、中心偏差和人工干預次數，而不是只記“通過”。識別分數隨批次緩慢下降，常提示阻焊偏位、表面氧化或污染正在侵蝕視覺裕量。把這些數據和板廠批次對應起來，設計、制造與貼片端才能共同判斷是規則問題還是來料波動。
若產線更換相機、光源或程序模板，也應重新做一次首件確認。視覺參數變化會改變同一MARK的閾值裕量，不能沿用舊線通過的結論。
首件記錄應隨生產版本歸檔。
·圖形：圓形目標邊界清楚、阻焊開窗完整。
·幾何：全局點跨度充分，不擠在同一區域。
·現場：夾具、污染和反光不遮擋視覺窗口。
MARK點夠不夠，不能只在BOM或規則表里數。貼片機看到的是光學圖形，計算的是幾何坐標；兩者任一失真，都可能把“已經三個”變成“仍然認不準”。
下一版板卡可把MARK圖形、開窗、禁布、層級和產線視覺截圖一起納入DFM檢查，問題才會在貼片前閉環。
