壓接連接器的禁布不是圍著焊盤畫一圈。連接器本體、配合護套、插拔方向、壓接治具和裝配公差會共同掃過一塊三維空間；任何器件進入這塊空間，都可能在樣機裝配時卡住。
PCB評審時，連接器旁邊的器件已經退了1mm，DRC也沒有報錯，裝配人員卻仍說壓不下去。板面截圖里兩者互不重疊，問題往往不在電氣規則，而在設計只量了靜止外形，沒有看連接器真正的裝配動作。
工程判斷很直接：壓接連接器要校核三維運動包絡，而不是只校核二維器件間距。正面、背面、側面和插拔方向缺少任何一個視圖，所謂“還有1mm”都可能只是看起來安全。

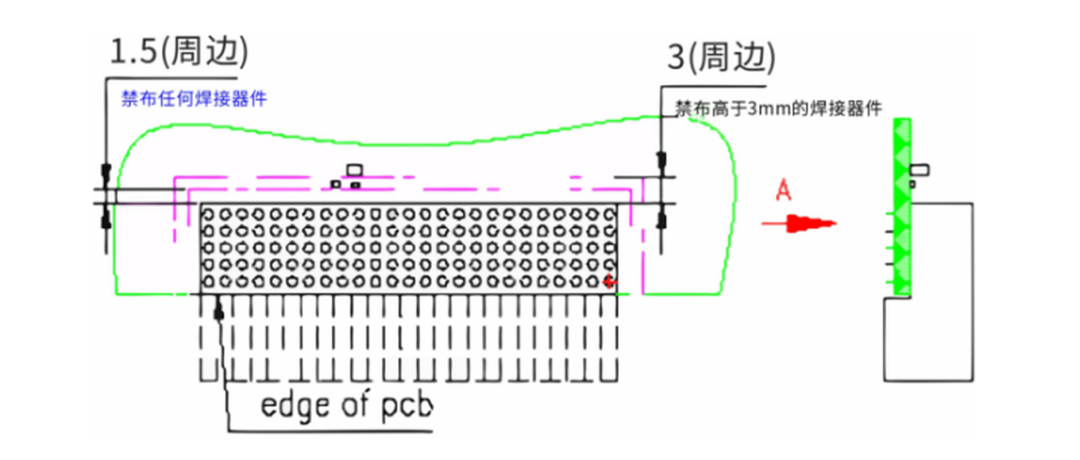

壓接連接器不是焊盤上方的一塊矩形。針陣列要穿過PCB，連接器本體在板邊或板面占空間，壓接頭還需要從指定方向施力。圖中的側視關系把容易漏掉的高度限制畫了出來：低矮器件也可能進入壓頭或連接器殼體的運動區。
只在封裝層畫本體外框，會漏掉壓接、返修和插拔過程中的臨時占用空間。封裝庫至少應區分本體外形、裝配禁布、插拔禁布和高度限制，避免把不同用途都塞進一條絲印線。
圖1 連接器側面與壓接方向共同形成高度禁布

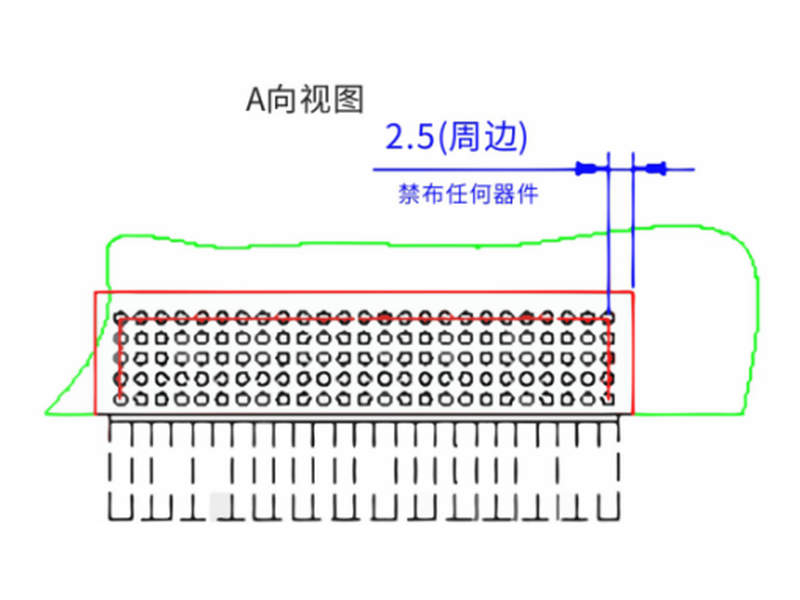

從連接器端面看，針陣列兩側的護套、卡扣和導向結構會比焊盤范圍更寬。資料中的A向視圖給出了周邊禁布關系，提醒設計者不要拿焊盤陣列邊界替代連接器最大實體邊界。
圖2 A向視圖顯示針陣列之外仍有周邊禁布
若旁邊放的是高器件，還要把器件本體公差、貼裝偏移和連接器裝配偏斜疊加進去。名義尺寸剛好不碰，量產中仍可能因兩個方向的極限偏差相加而干涉。
禁布基準應取最大機械包絡，不取最整齊的焊盤邊。

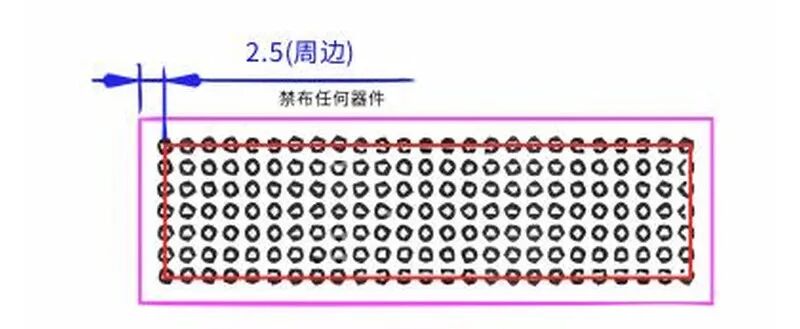

連接器正面常受殼體、插頭和手指操作空間約束；背面則可能受到護套、針腳尾端和線束彎折半徑約束。兩側要求不同，用同一個均勻外擴值會在一面浪費空間，在另一面留下風險。
建立封裝時，可以為器件面、焊接面和配合件分別建立機械層。評審時打開對應裝配狀態，不要讓一張二維絲印承擔所有機械信息。

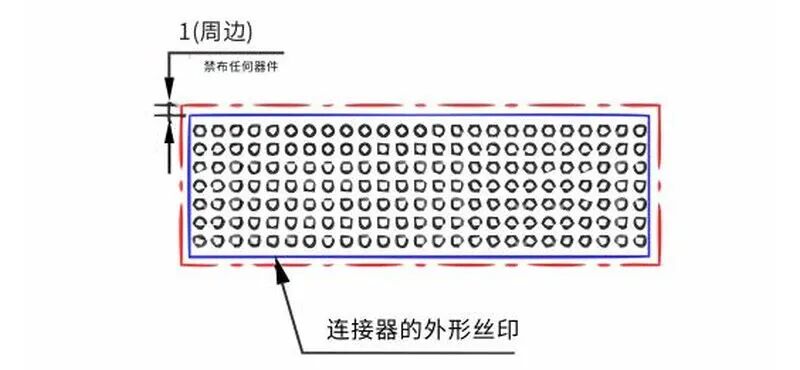

圖3 連接器正面外形與周邊禁布的基準關系
絲印是裝配識別信息，不等于實際外形；護套外形是配合件邊界，也不等于壓接治具邊界。最穩妥的檢查順序，是先確認器件本體和配合件，再看壓接或插拔方向，最后疊加器件與PCB的制造公差。

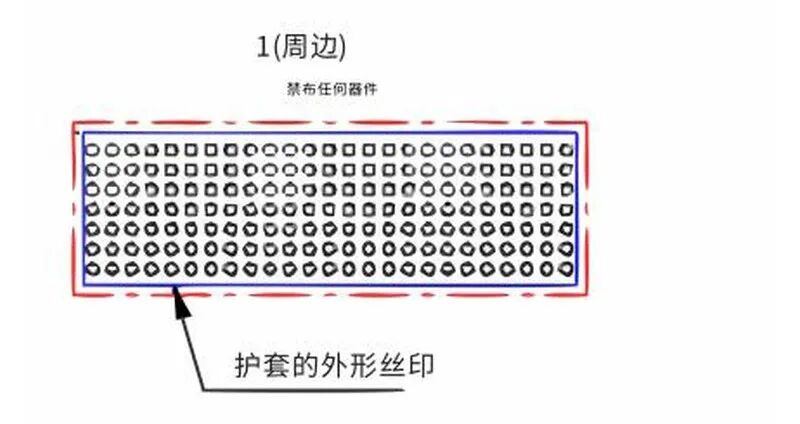

圖4 背面護套外形與器件禁布需要獨立表達
當空間確實緊張時，不要一次挪很多器件。先選出最接近包絡邊界的對象，按X、Y和高度分別增加余量，再用3D裝配或機械模型復核。這樣能知道是哪一個方向真正限制布局。
不同連接器、壓接設備和裝配工藝需要的余量并不相同，資料中的周邊數值適合幫助理解約束關系，不能脫離目標器件圖紙和工廠能力直接復制。真正需要鎖定的是最大外形、基準面、操作方向和公差來源。
整改后的驗證也應回到裝配動作：樣板能否順利壓接、插頭能否完全到位、卡扣能否動作、返修工具能否進入。只看3D模型不報干涉，還不能替代真實裝配確認。
封裝庫還應保留版本信息。連接器供應商更新護套或推薦開孔后，舊板若仍調用同名封裝，機械邊界可能悄悄變化。評審記錄中應寫清料號、圖紙版本和所用配合件，不能只留一個通用連接器名稱。
板邊連接器還要把機殼開口、面板厚度和PCB定位公差放進同一坐標系。連接器在板上不干涉，不代表裝進機殼后仍能完全插合；面板偏移會讓插頭承受側向力，長期使用可能把應力傳到焊點和壓接孔。
若3D模型缺失，可以先用最大外形和操作包絡建立簡化實體，但必須標記數據來源與未確認尺寸。等供應商模型或機械圖到齊后再替換復核，避免把臨時方塊當成最終依據。
量產前可以讓機械、PCB與工藝人員共同做一次裝配走查：從來料方向開始，模擬連接器定位、壓接、插頭插合和返修拆卸。每一步記錄使用的基準面與工具空間，能把不同部門口中的“間距足夠”統一成可檢查對象。
設計凍結時，把禁布包絡輸出到裝配圖和治具資料，而不是只留在PCB編輯器的機械層。下游看得到、量得到，現場才不會重新憑經驗解釋同一條邊界。
·本體：核對連接器和配合件的最大實體外形。
·動作：核對壓接、插入、拔出和返修的運動方向。
·公差：疊加板孔、貼裝、殼體和器件尺寸偏差。
連接器旁邊的1mm不是一個孤立數字。只要禁布仍以焊盤或絲印為基準，器件挪動后也可能繼續撞在護套、壓頭或插拔路徑上。
把正面、背面、側面與動作方向放到同一套檢查表里，機械問題才不會在PCB完成后突然出現。
你現在的連接器禁布，是按本體外形畫的，還是已經包含配合件和壓接方向？一起聊聊看看
