這一刻我不想笑，因為ESD又把我的工作毀了……

 一起ESD事件，讓美國工程師淚流滿面！

我不想笑，我既傷心，又惱火。就在幾分鐘之前，當我寫下這些話時，幾天之內我第二次被靜電放電（ESD）擊中。

維基百科是這樣解釋“靜電放電”的：

靜電放電（ESD）是在兩個帶電物體之間由接觸、短路或電介質擊穿引起的突發電流。摩擦或靜電感應會引起靜電累積。當兩個具有不同靜電電位的物體靠近或當它們之間發生介電擊穿時，就會引起ESD，通常會產生看得見的火花。

是的，這個我們都知道。下面我們繼續說ESD（黑體字部分是我自己加的）：

ESD可以產生壯觀的電火花。閃電及打雷便是較大規模的ESD事件，還有一些ESD事件，看不見，聽不著，咋一看不是那么驚天動地，但仍足以對靈敏的電子設備造成損害。

幾天前，當我從辦公室外面的凸窗邊上走過時，鬼使神差地，我發現我的BADASS*顯示器與墻面沒有100％平行，我回去輕輕將它對齊到正確位置。在我搬動顯示器時，我的眼角掃到有“火花”閃現。我后退幾步，意識到出問題了。

BADASS顯示器（來源：Max Maxfield）。

從圖中我們可以看到，右邊第二列和第四列完全不工作了，第一列和第三列的最底下的那個LED燈不滅了。天哪！我完全驚呆了（我可不是開玩笑）。我只不過碰了BADASS顯示器的木柜，怎么就發生了ESD毀壞了內部電子設備呢。

“哦，天，” 我對自己說，“這是一個教訓，”但是，事實證明我錯了，我根本沒有吸取教訓。

對不起，我的心情需要一點時間來平復。我顫抖著嘴唇，一滴淚珠從我的臉頰滑下。我試圖堅強一些、勇敢一些，但這很難。

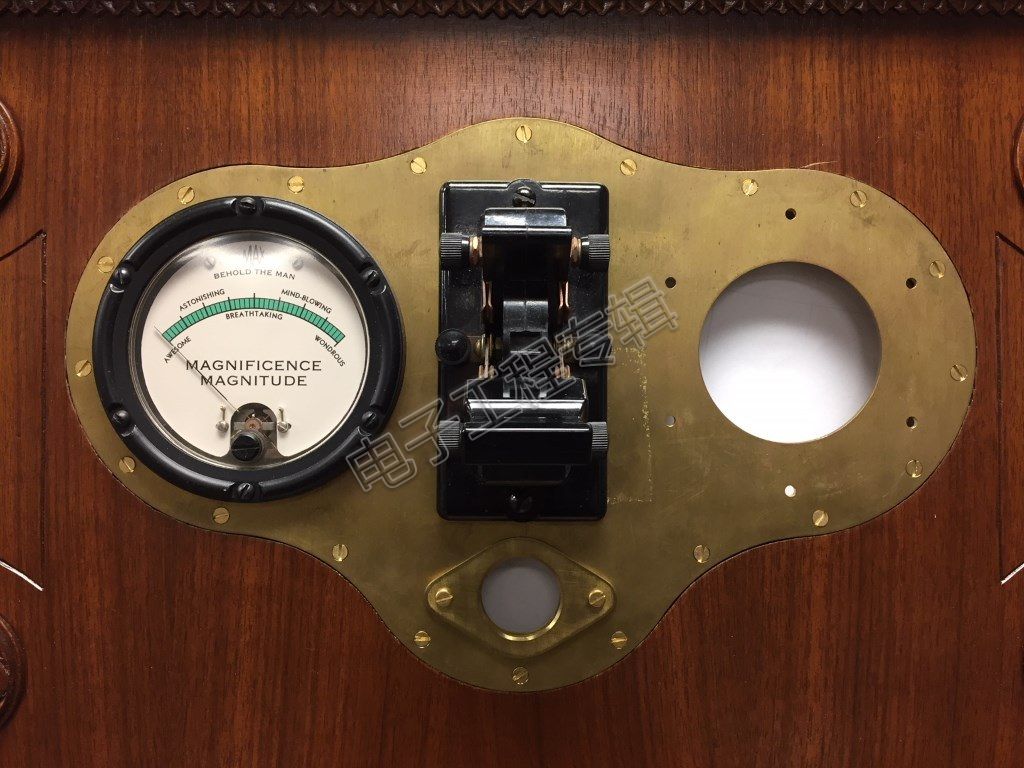

過去一個星期，我一直在搗鼓將要嵌入到我的桃花運勢預測器上的小圓爐。在下面的圖中，可以看到左邊有一個像古董一樣的模擬儀表，由六個螺釘固定。邊框和外殼是從一個壞掉的類似儀表上拆下來的，用來固定即將裝在面板右邊的圓爐。

給小圓爐預留的安裝孔（來源：Max Maxfield）。

這個星期我一直在做這件事。為何需要這么長時間？—— 有趣的事太多，我又沒有那么多時間，所以只能每晚花一小時、周末花幾個小時在這事上了。

我使用的是Adafruit的NeoPixels，你會感到驚訝嗎？在這種情況下，我認為最佳的解決方案是使用每米上有144個LED的NeoPixel帶。第一個任務是把盡可能多的LED擠入到直徑為3.5英寸的圓里面，這是外殼的內部尺寸。

下圖左邊是我建議的LED燈布局。一共有七行，每行有5、10、11、12、11、10、5個LED燈，正好是26 = 64個——神奇的巧合！此外，盡管在圖中并不是很明顯，但每一行都與相鄰的上、下兩行錯位了半個燈的位置，因為我們不想讓它們看起來像二維陣列。

擺放好LED燈(來源：Max Maxfield)。

上圖右邊是制作中的兩個LED陣列。 我打算把其中一個安裝在我辦公室外面凸窗上的預測引擎中，另一個放在家里，我要試試用編碼來實現不同的燈光效果。

然后來看看下面的圖。左下角是一個安裝在外殼中的LED陣列。左上方是一個碎玻璃圓盤。我把一塊玻璃放在一個塑料袋里，用錘子砸了幾下，玻璃就“碎”了。 將這些碎玻璃倒入從麥當勞帶回來的一個塑料杯中，加上一些透明的雙組分環氧樹脂，將它們混合，然后刮到一張蠟紙上，放置過夜。碎玻璃圓盤裝到LED頂部，可以反射并折射光線來產生美妙的效果。

擺好組件準備完成最后的組裝（來源：Max Maxfield）。

碎玻璃圓盤的右邊是一塊帶波紋的玻璃圓片。我希望這些波紋與合適的LED照明效果結合起來能夠產生閃動火焰的效果。旁邊還有兩塊黃銅片，用于將波紋玻璃固定在黑色邊框上。

我將它們組裝好，安裝在運勢測試器木柜中，然后點燃。其實我只是想簡單看一看測試效果，結果卻相當驚人。我本來要拍一段視頻給你們看，想想還是先跑到隔壁凸窗下，把我的密友伊萬叫過來?；氐轿业霓k公室，我決定檢查一下當所有LED滿功率運行時是否會使外殼過熱（之前它讓家里變暖了一點）。

好吧，結果有好有壞，喜憂摻半。好消息是，運勢測試引擎前面的大黃銅片極好地發揮了散熱作用，圓爐LED外殼摸起來一點都沒變熱。壞消息是，我帶有很大的靜電荷。當我的手指碰到外殼時，只聽“咝”的一聲，LED滅了。

你能猜到我接下來要做啥吧（Max傷心地問）？我知道自己至少要做一件事：在重新點亮預測引擎之前，我要把它接地，以預防ESD。

美國讀者評論：

@ avid Ashton

那時我還是一個楞頭小伙，剛開始接受無線電技師培訓。一天，我跟著一個久經沙場的老師傅出門完成一項遠程安裝任務。我們豎起了一根40英尺的桅桿，頂部有一個40MHz的天線，一段RG213同軸電纜（可能是）接到一個PL-259插頭中。安裝起來很容易，只需露出中心的導體，將外面的包層卷回去一點，并將PL-259擰到它上面。這些事由我來做。老師傅看到遠處有亮光，叮囑我：開始之前，要留意天線電纜，務必將它接地。但是我沒把他的囑咐放在心上。我抓起電纜，剝開其外層，碰到了中心的導體，我看到火花從我的指間竄過，我的脊椎有強烈的麻刺感。從此以后，我便把老師傅的忠告牢記在心了。

還有一次，當時我在羅得西亞（Rhodesia）的首席大法官家里安裝一臺無線電設備（我的老板千叮萬囑要我干得漂亮一點）。就在我們裝好設備并進行了一次測試呼叫之后，我們看見了一道很亮的閃光，緊接著是轟隆的響聲，無線電設備周圍也噼里啪啦閃著火花。

在我后來的工作中，我們機房的地毯充滿靜電，因此每個人在進入機房前必須確保先接地。我常常四處走動，然后過去輕輕碰一下我們非常漂亮的秘書，火花滋滋作響，還能感覺到震動。“我們之間有電，你感覺得到嗎？”我問。

@ Rick Curl

除了加強電路的ESD保護，您可能還需要在地毯上使用防靜電噴霧。如果找不到防靜電噴霧，很多織物柔軟劑也可以。

另外我還建議使用濕度指示器來檢測辦公室的空氣。我們辦公室有一個加濕器和一個監視器，如果濕度低于40％，我們就會停止組裝電路板，直到濕度重新超過40％。

@ Elizabeth Simon

ESD是非常棘手的事情。你可能認為保護接地金屬柜內的電子設備并不太難，遺憾的是它比你想象的要復雜得多。

有一個訣竅，即通過盡可能短的路徑將能量分流到地來保護所有暴露的信號。我見過因長地線引起二次脈沖而出現問題的情況。好在大多數次生效應對組件并無致命影響。

@ du00000001

25年以前，我們（工程公司）做了一些客戶專用板（微電腦，LED顯示屏，I / O）。由于數量太大超出了我們的處理能力，所以我們請了一些十來歲的學生幫忙完成手工部分。當時除了一些“常見問題”，一切都很順利。

但是在接下來的10年里，一個又一個的微電腦板（約三分之二）因奇怪的問題被送回維修。

檢查發現，是雙四輸入NAND（74HC）在制造過程中遇到了“ESD冷焊（ESD Cold）”，經過這些年導致四個輸入中的一個輸入失效，使軟件卡住。

隨著時間的推移以及返修電路板數目的增加，我愈發確信自己對這一問題的診斷。修好的板子沒有再出現同樣的問題。

親愛的EETC讀者朋友，您是否親歷過可怕的ESD事件？請與我們分享你的故事。

* 譯注：BADASS（Bodacious Acoustic Diagnostic Astoundingly Superior Spectromatic，直譯是膽大包天聲學診斷、令人震驚優質頻譜分析顯示器，而首字母縮寫BADASS恰好是"無法無天"的意思…真會取名字?。?/em>
